慕尼黑上海电子展-QHYCCD天文相机受邀成果展示

[复制链接]
发表于 2018-3-17 21:34 | 显示全部楼层 |阅读模式
本帖最后由 圈儿圈儿 于 2018-3-17 21:43 编辑

             慕尼黑上海电子展-QHYCCD天文相机受邀成果展示


88.jpg 111.jpg

   electronica China慕尼黑上海电子展是电子行业展览,也是行业内重要的盛事。QHYCCD天文相机作为安森美芯片的相机成果展示,备受瞩目。

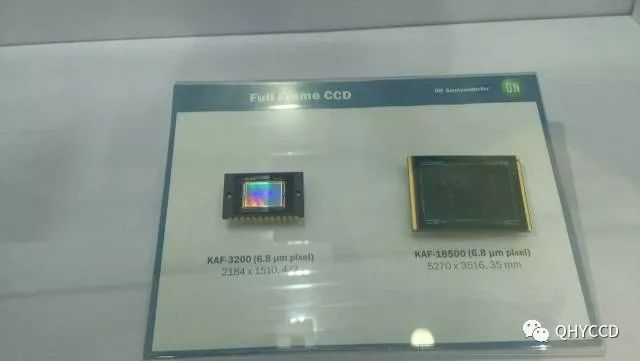

   安森美的展台(也就是之前的柯达CCD),芯片很多,左窗为CCD/CMOS芯片展示,右窗为安森美邀请国内外使用其芯片制造的相机成果展示。
   QHYCCD作为国内唯一一家可以研发出CCD天文相机的品牌,其公司实力和国内外天文相机地位一直备受广大天文爱好者追捧和认可。QHYCCD自主研发和生产50多款CCD和CMOS天文相机,此次受邀慕尼黑上海电子展,作为安森美芯片的相机成果展,提供了4台天文相机,2款型号分别是QHY90A,QHY16200A。


    QHY16200A采用了安森美发布的APS-H幅面1600万像素黑白CCD芯片-KAF16200。该款芯片是安森美根据QHYCCD的建议而设计生产的,反映了天文爱好者对APS画幅黑白CCD的强烈呼声。
   QHY16200A是QHYCCD新一代集成A系列相机。A是ALL-IN-ONE的缩写,表示这个系列的相机采用了一体化设计。QHY16200A内置5孔2英寸滤镜轮,同时原生支持QHYOAG偏轴导星器,可以快速构建方便易用的摄星系统。
   QHY16200A具有两个USB主机接口,可用于连接导星相机;还具有两个串口用于连接赤道仪和电动调焦器。上述设计使整个拍摄系统的连线大为简化。仅需要一根USB线即可实现对主相机,导星相机,赤道仪,电动调焦器进行控制。QHY16200A还包含一个彩色OLED显示屏,可以在对焦的时候,显示对焦信息,避免一边看电脑屏幕一边去调节望远镜的不方便之处。QHY16200A采用了均匀曝光机械快门快门,避免了快门效应。相机采用单12V电源供电,同时还包括一个12V电源输出,可以为附近的设备如电动调焦器供电。QHY16200A体现了减少拍摄系统复杂性,方便易用的设计理念,能给天文爱好者带来更加愉快的天文探索和摄影体验。


   芯片有效图像区域是27mm * 21.6mm,与QHY8L APS-C的23.4mm * 15.8mm相比,APS-H传感器明显更大。之所以建议安森美生产这一规格,是由于从8300的4/3英寸到11002的全画幅之间,没有一款非常适合天文用的APS画幅黑白CCD芯片。KAF16200是1600万像素,APS-H格式适用于大多数望远镜,同时也适合广泛拥有的2英寸滤镜。这款芯片的像素尺寸是6.0 * 6.0um略大于8300的5.4um*5.4um,但是在满阱电荷数上比8300提升了很多。这款芯片有黑白和彩色版本。默认情况下QHY16200A / IC16200A使用黑白的版本。我们可以提供彩色的版本。现有的彩色版本是拜耳RGB排列,未来我们也在讨论RGBW(即包含白色像素)的版本。

                                                                          QHYCCD创始人邱虹云博士和KAF16200设计师合影留念。
   QHY 90A是QHYCCD推出的一款860万像素一体化冷冻CCD相机 。采用了最为流行的KAF8300 4/3英寸CCD芯片。
   具有860万像素,像素尺寸5.5微米。双层半导体制冷器能够得到低于环境温度45摄氏度的制冷温度。内置的加热板和外接干燥接口,有效的避免了低温下CCD结露问题。具备了强劲制冷效果,低的热噪声和读出噪声等天文摄影基本且必要的指标。
   QHY 90A内置电源,12V单线输入。内置USB HUB,相机还包含两个串口,通过适当的软件支持,可以与赤道仪,电动调焦器,导星相机连接。上述设备与相机连接以后,就通过相机的USB线与电脑连接,无需额外的连线。带有一路12V电源输出,可以为电调焦供电。并且可以QHYOAG无缝连接。
   内置七孔滤镜轮,最多能够将7片36mm滤镜一次装完(LRGB Ha OIII SII),一步到位,避免了反复拆装滤镜的烦恼,一体化的设计让器材安装过程更为简便,能让爱好者体验更智能的拍摄方法。让拍摄变成一种轻松便捷的享受。
         KAF4320
    QHY45GX采用的就是KAF4320。
   “它是一款采用400万像素大靶面CCD图像传感器的全制冷CCD相机,外形小巧,内部电子学器件高度集成化,直径和高度仅为十多厘米;有效感光面积大;信号读出采用四通道读出方式,读出噪声低;图像下载速度快;采用微型高效全内置式超低噪声开关电源以及高稳定性千兆网数据接口,传输距离远(可达100米);实现芯片和电路整体制冷、液冷散热,无对外热扰等。”研究团队的负责人、上海天文台的齐朝祥研究员说。
   针对我国大科学工程郭守敬望远镜(英文简称LAMOST,大天区面积多目标光纤光谱天文望远镜)的特殊需求,中国科学院上海天文台联合光速视觉(QHYCCD)公司经过近3年多攻关和迭代研发,近日成功研制出了一款新型全制冷大靶面CCD相机——QHY45GX。该相机性能优异,拥有多项原创设计,为我们打破国内高精尖设备对国外依赖的不良局面提供了一些示范,也为我国大科学工程的顺利高效运行提供了国产化高性设备的基础支持。
                            QHY45GX

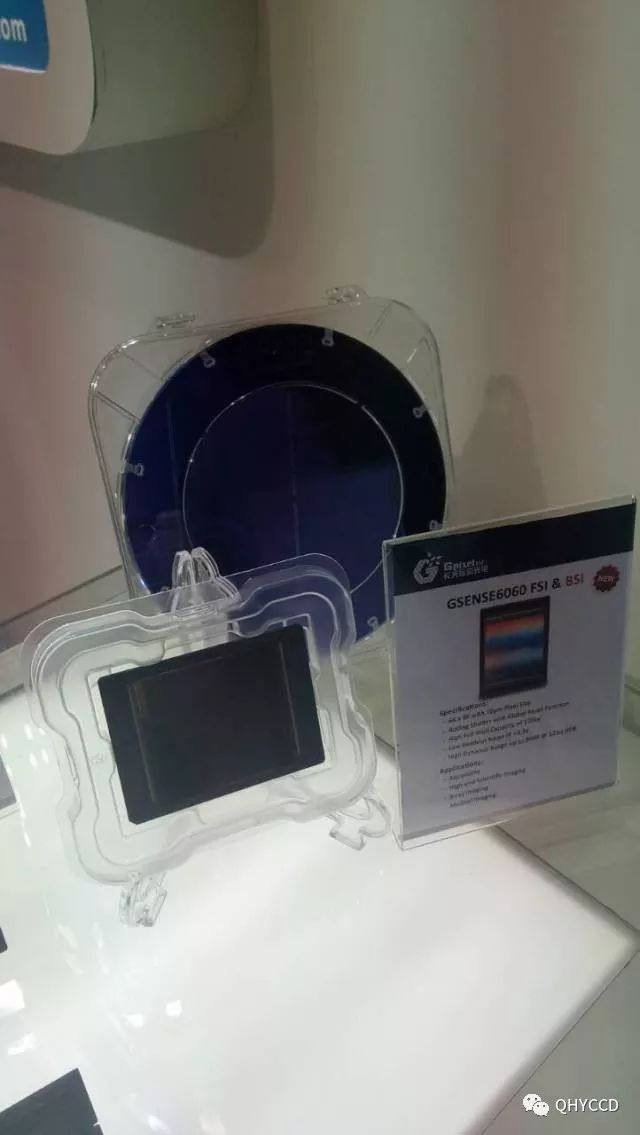

   提到国产高性能CMOS,不得不提Gpixel长光辰芯,QHYCCD已经推出了几款使用该公司芯片的相机产品,包括FSI和BSI,量子效率足够彪悍。
       QHYCCD天文相机能作为电子领域先进的产品展示,再一次证明QHYCCD成了世界天文观测领域内响当当的品牌,共同见证全球电子产业发展趋势。邱博士和QHYCCD的愿景是奋斗在人类探索宇宙的最前线,为广大天文爱好者和天文学家揭示宇宙的秘密,为广大天文爱好者和天文学家提供一流的设备。更多天文产品,敬请期待。
