我的小制作：东可达154折射镜DIY（完成）

又快到农历新年了，天气愈加的寒冷，但我心中对大镜子的欲望之火却愈加燃烧。。。因此找到了论坛的御用玻璃贩子--2047同学购入精密镜座154/1200玻璃。12月12日镜子收到，这个PVC镜筒重达10KG以上的庞然大物是我两个星期的成果，全手工制作，很累人，但也很满意。那么，让我们看图说话吧，请大家分享俺的快乐：）

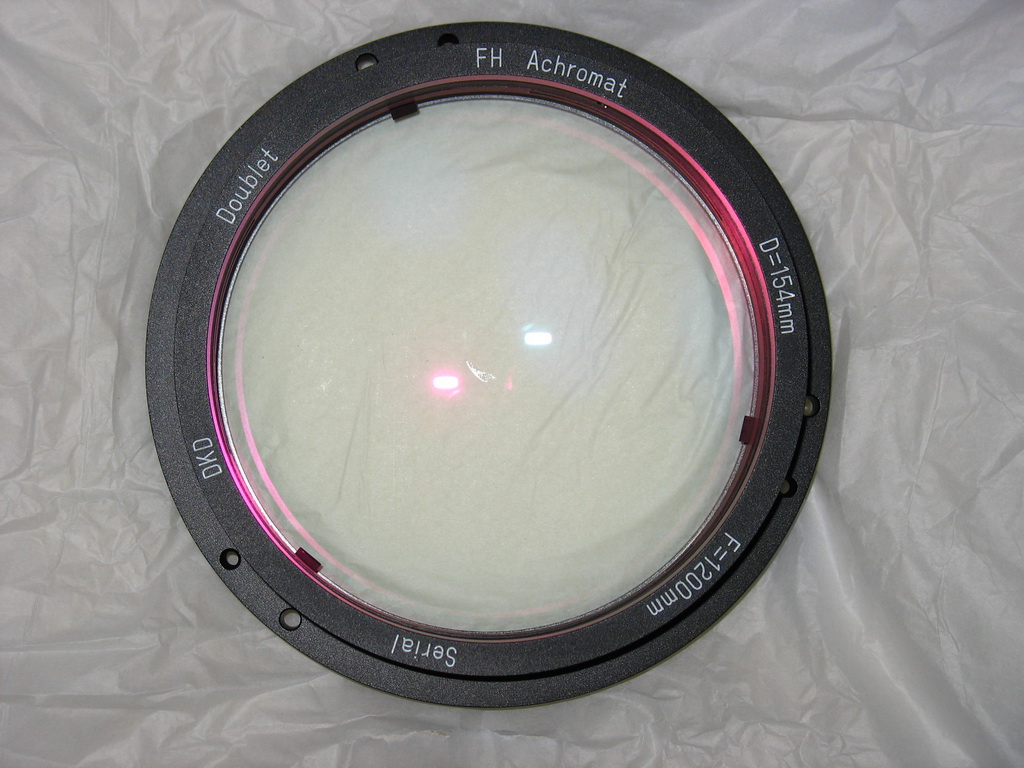

首先是主角，镜头，包装的很好，镀膜很漂亮（但似乎镜座有个光孔有点歪）：

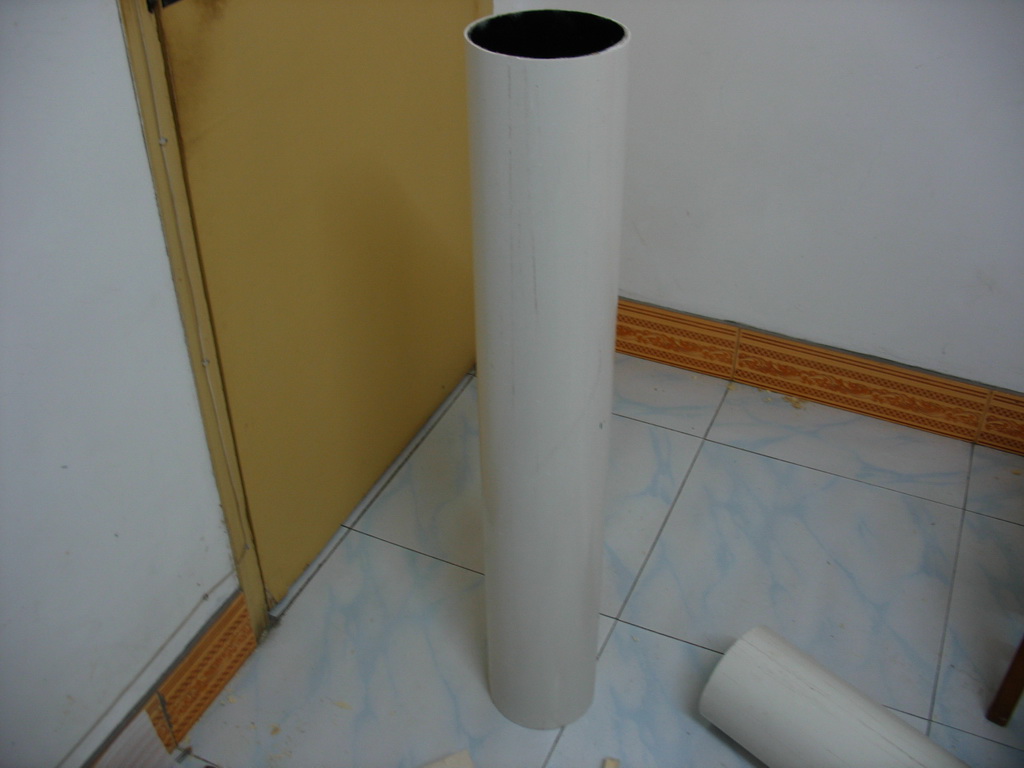

购入的硬质160外径PVC管2米：

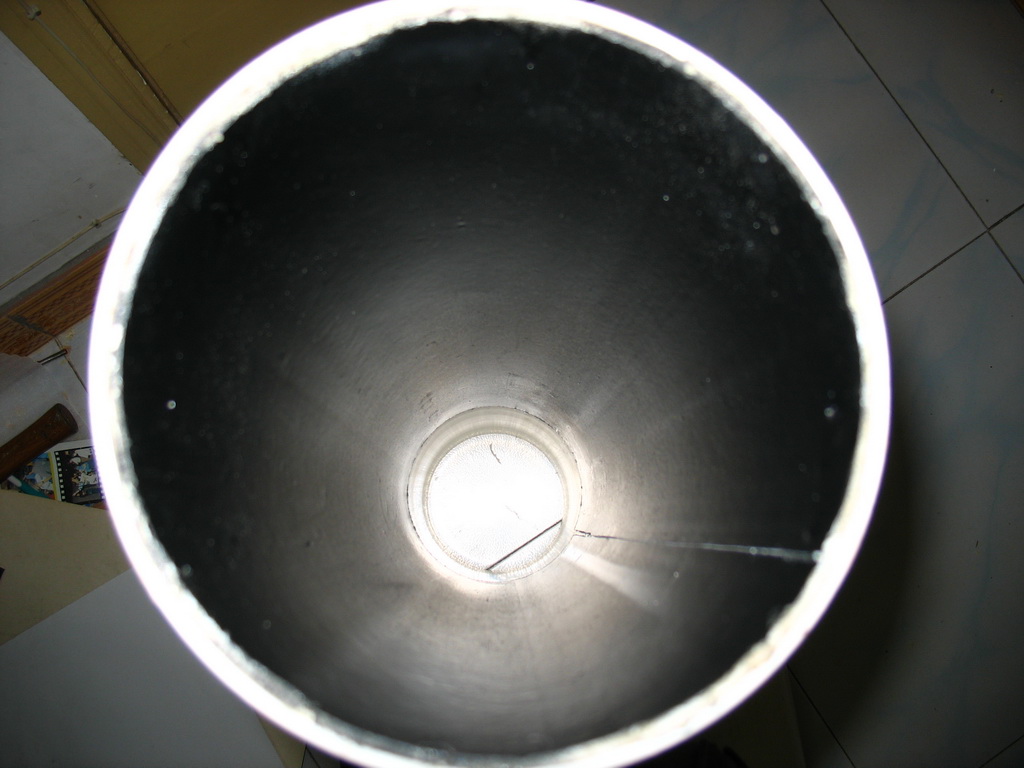

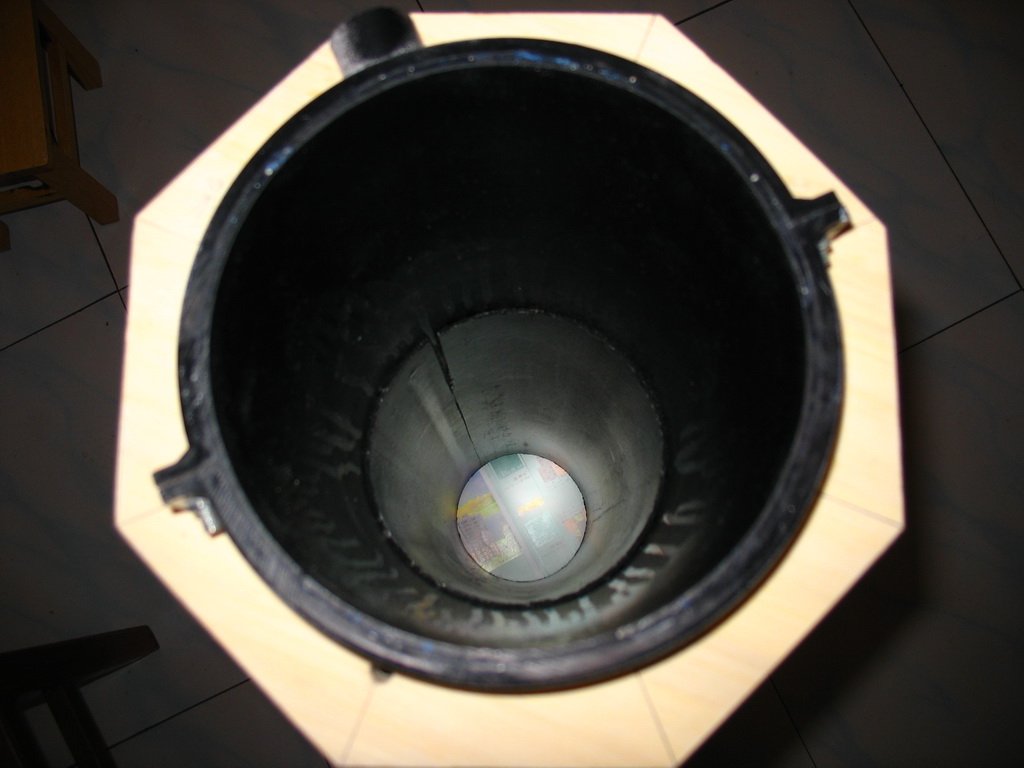

管子内部用亚光黑漆发黑并用双层管壁镶套粘结以加强强度：

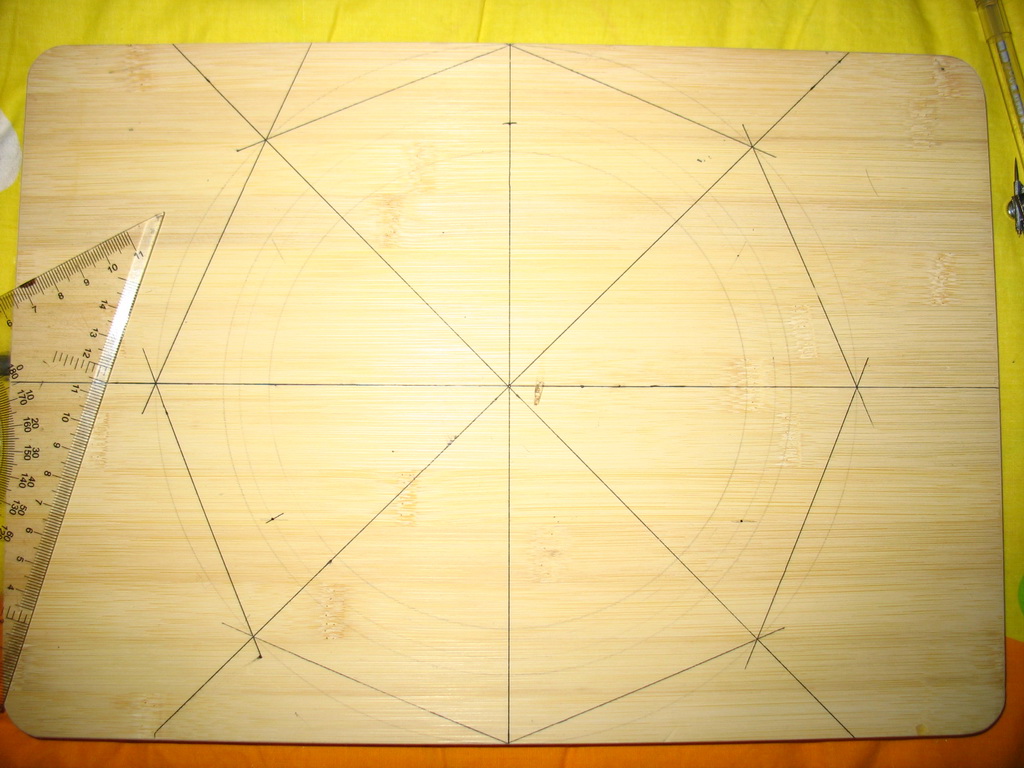

从超市购入不同尺寸相同厚度的竹木制上好砧板若干块^^,并划线准备切割：

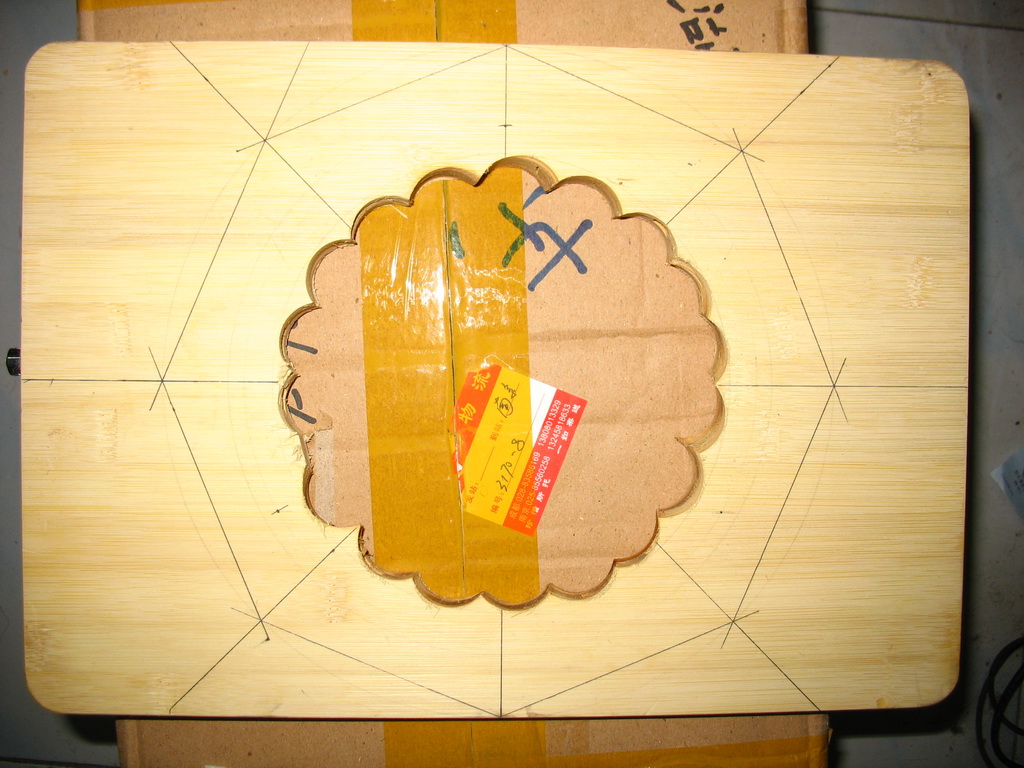

用电钻打洞：

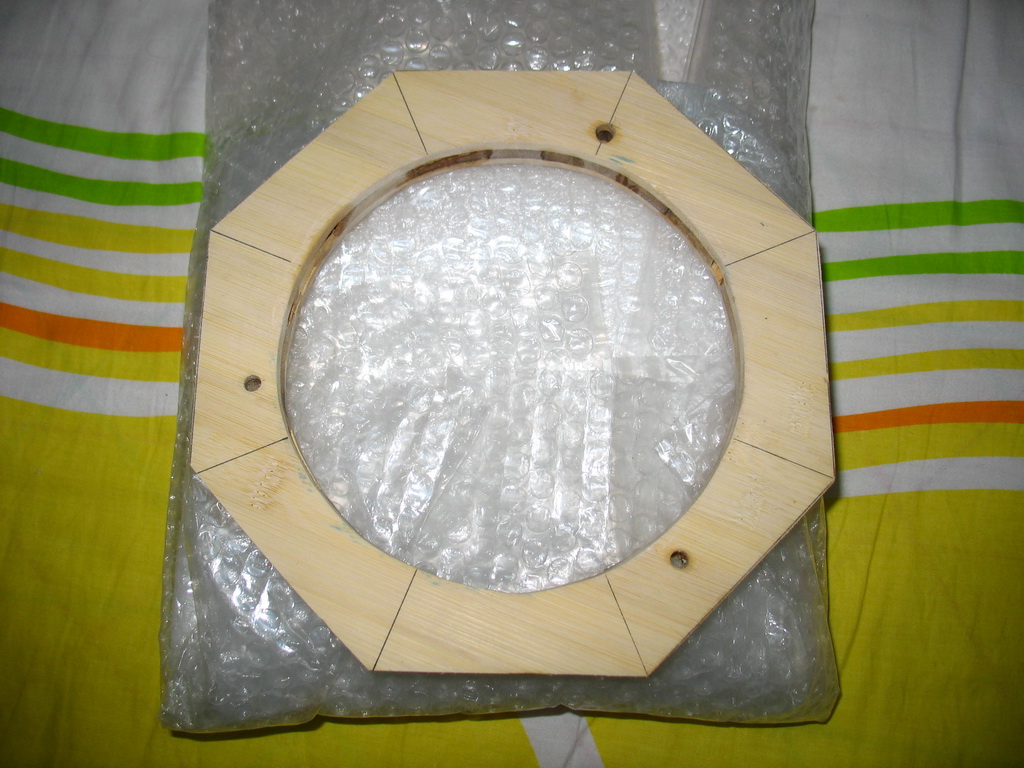

辛苦打磨了两天的产物，我的最爱，呵呵：

上到管子上的样子：

直径110毫米外径的内筒也制作好了，前头的垫圈全是用PVC管一圈圈精密卷制的哦：

内外桶连接的样子：

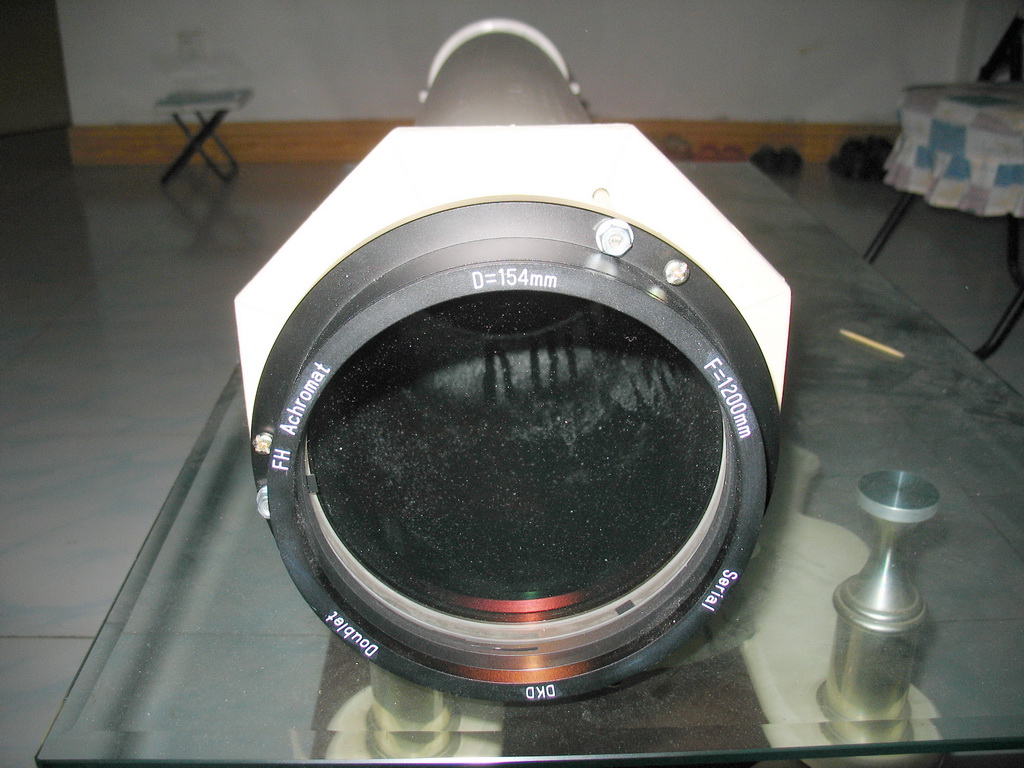

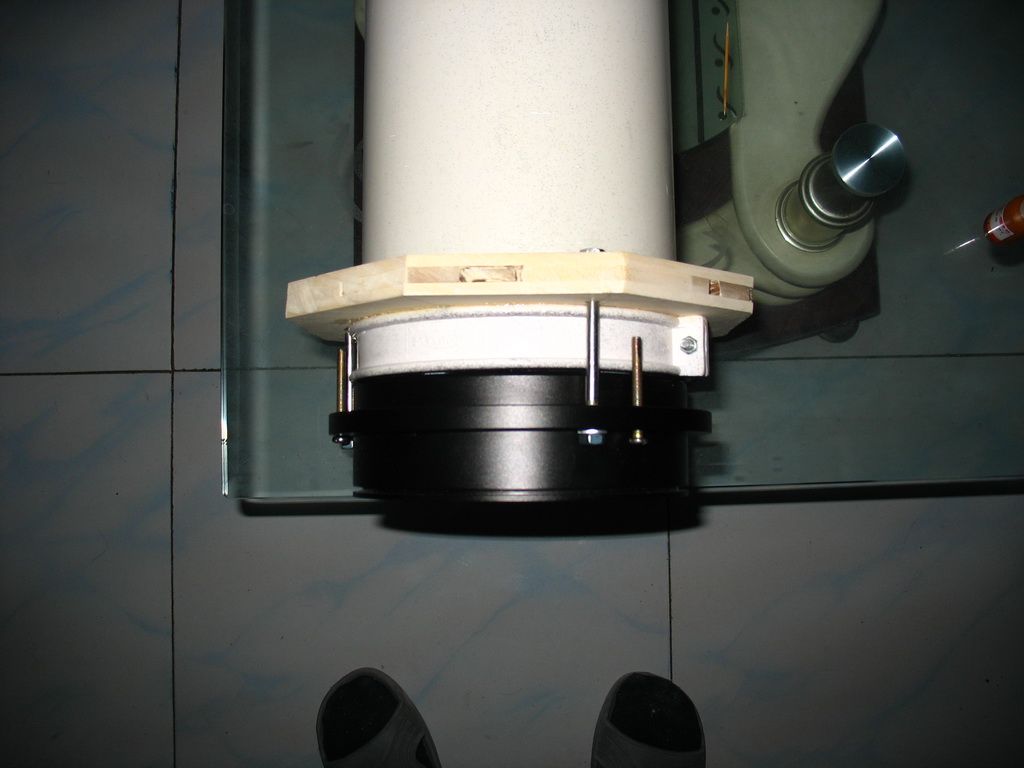

到了最激动人心的时刻,上镜头！镜座的光孔做M6攻丝处理：

镜筒后部及俺的精密调焦座^^：

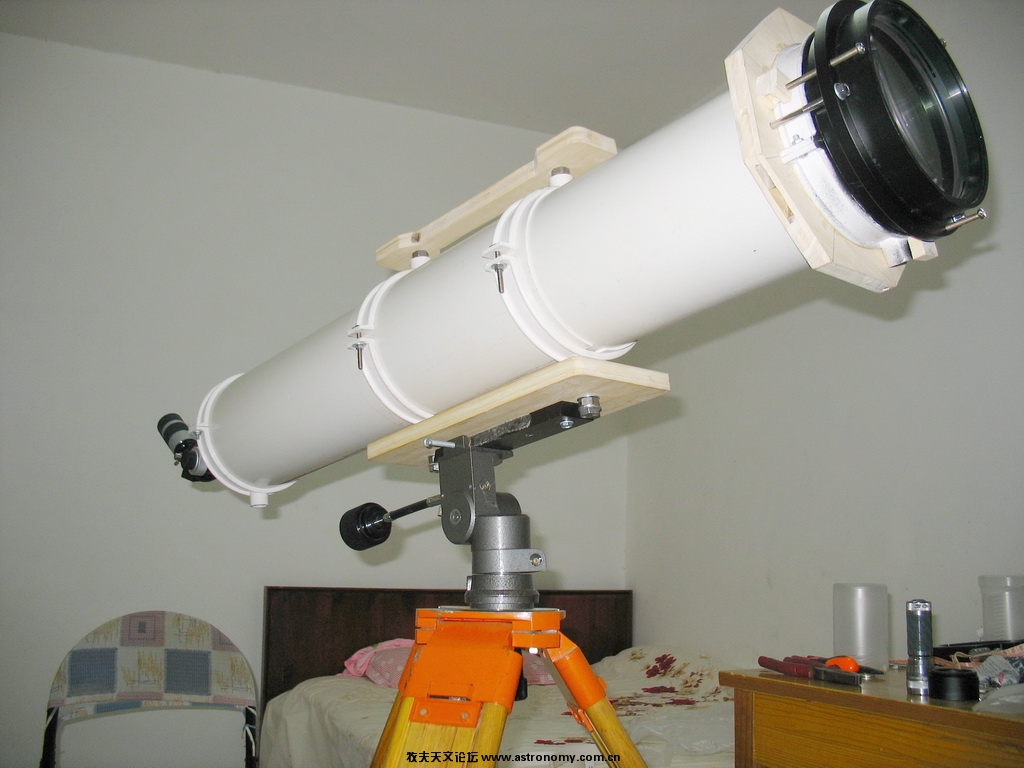

最后的成果：


还有一些细致的工作需要做，比如调光轴和做遮光罩，不过此时此刻，我的镜子可以与朋友们分享了。

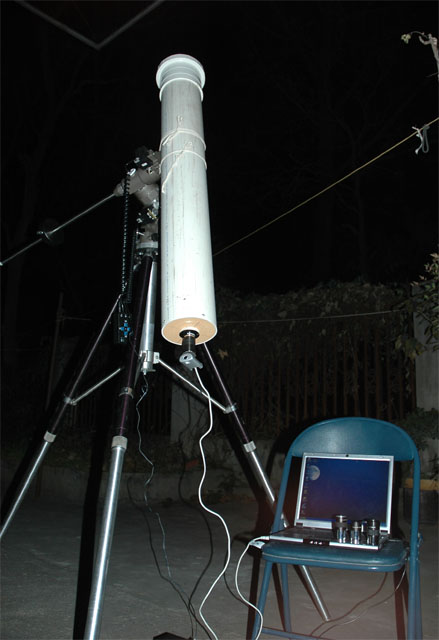

又及，补上全身朴素照：

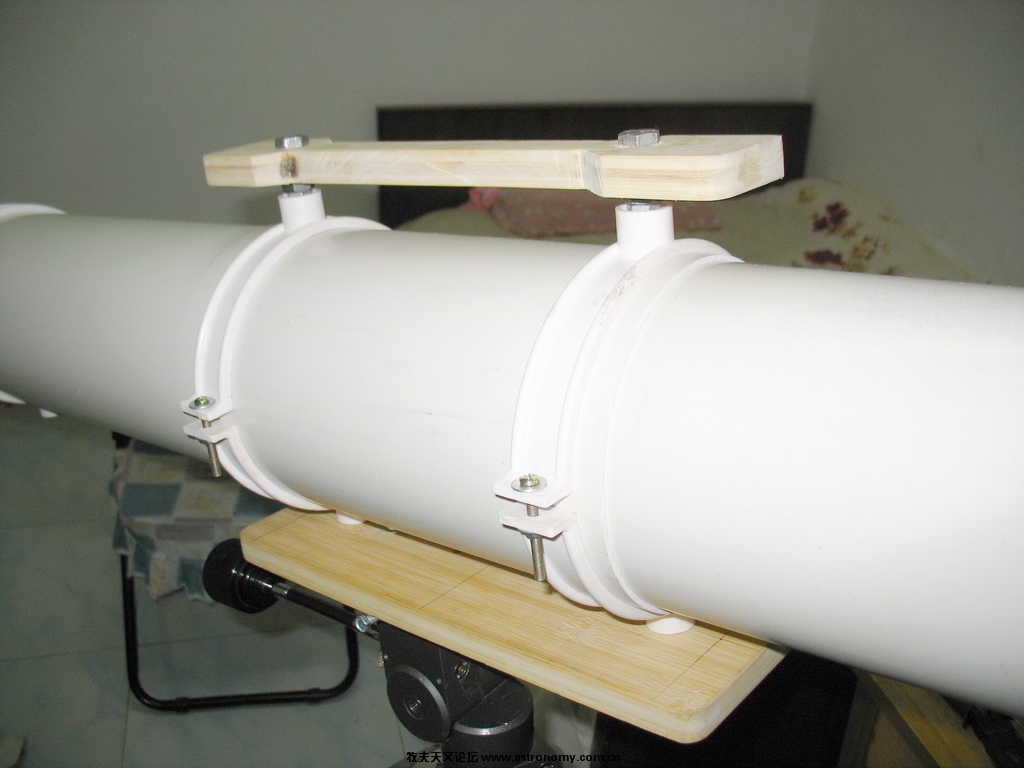

提手特写：

光轴调整部分设计的不错，粗桶细桶之间是可以滑动的麽？滑动的时候光轴会不会歪

是紧密连接 ，不过可以滑动^^.我还在考虑要不要封牢呢。

什么时候开光，发张土上来看看效果，还有镜筒怎么消光呢？

不错，不过好端端的镜头上面弄灰了!有机会看看您的拍摄效果图!学习了

那个调焦座不错，是带微调的？镜子总重用多少？镜筒消光我觉得还是用黑色植绒纸比较好

想请教LZ几个问题，调焦座2寸的吗？怎么固定的？和调焦座连接的管子尺寸是多大的啊，没看到光栏，打算怎么安装？

是这样的，那个2寸调焦座是原来的一个APO折射镜子带的，手感良好。而110的PVC管内部镶套了原来的折射镜筒，因此镜筒接近目镜的部分是消光良好的。焦比的变化不大因此原来的光澜还算合适。很巧的是原来的折射镜筒外径正好等于110PVC管的内径，因此两者结合的很好，很同心。关于PVC镜筒前面部分的光澜我会慢慢加上的，应该说不算麻烦。

8# 蓝色行星
镜头花了多少米？ ，还有支架你打算怎么弄，

LZ的动手能力真强，就是调焦座和镜筒链接部分看起来有些........LZ可以塞一圈的木块。（如图）转自：观星天文论坛。

不太懂，不过看起来不错

强悍，不过细节再加强点就更好了，比如１１０的内筒和外筒间的木板是用来干嘛的

为什么厂家不造点即大又便宜的镜子呢?自己造的总是不太好看!

不得不赞一个!

建议：最好是定做两个转接环，不然光轴很容易跑歪.

我也在考虑，过些时候动手，学习了！

我用的是普座，很垃圾的，精度很差。还差几个零件，不过不难，难得是下半身

是这样的，那个2寸调焦座是原来的一个APO折射镜子带的，手感良好。而110的PVC管内部镶套了原来的折射镜筒，因此镜筒接近目镜的部分是消光良好的。焦比的变化不大因此原来的光澜还算合适。很巧的是原来的折射镜筒外径 ...
蓝色行星 发表于 2008-12-27 22:10


登录/注册后可看大图

感谢兄弟的指教，但是还不是很明白，调焦座是安装在内镶的折射镜筒上的么？怎么安装的？110的PVC内径是100吧？估计内镶原折射镜是80或90口径，怎么把2寸50mm的调焦座安上的丫。

回答18楼，调焦座当然是安装在原金属镜筒上的，是通过三颗顶丝连接。
