一天DIY的 801000 折射望远镜

[复制链接]
北落师门 发表于 2009-3-17 16:10 | 显示全部楼层 |阅读模式 来自： 中国–湖北–黄冈 电信/供电公司

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
东可达821000，塑料物镜座，塑料调焦座，黑植绒一米 全部成本200元.有了这些东西，你只要自己买一段90外径的PVC管，稍微处理一天就可以做好一个80口径的折射望远镜

先看做好后的效果图，没有遮光罩 有点难看 呵呵


登录/注册后可看大图

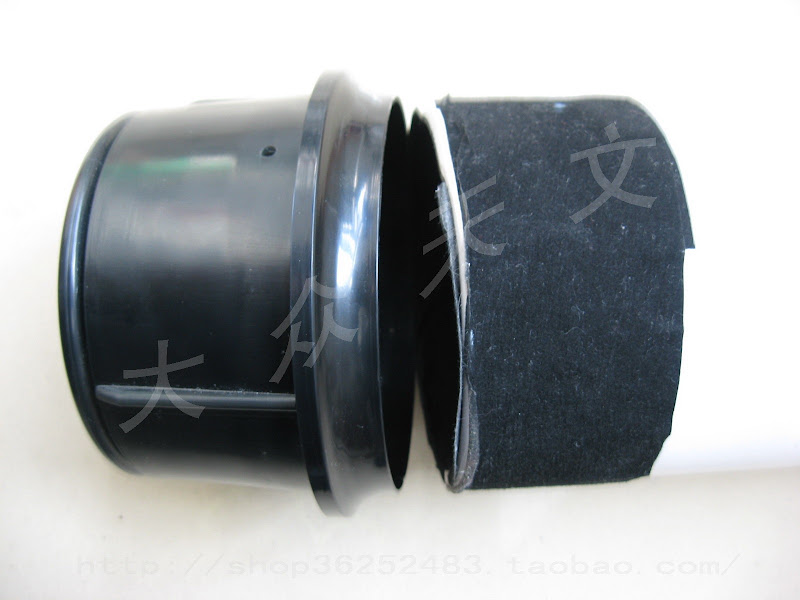

安装很容易，塑料物镜座一头内径92，PVC管外径90

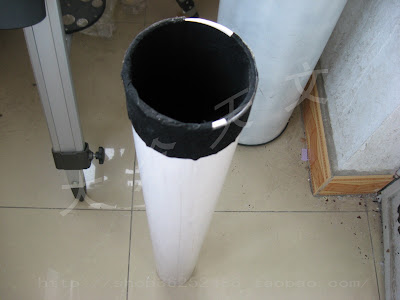

所以PVC管上缠了2圈黑植绒



登录/注册后可看大图


刚好能卡紧


登录/注册后可看大图

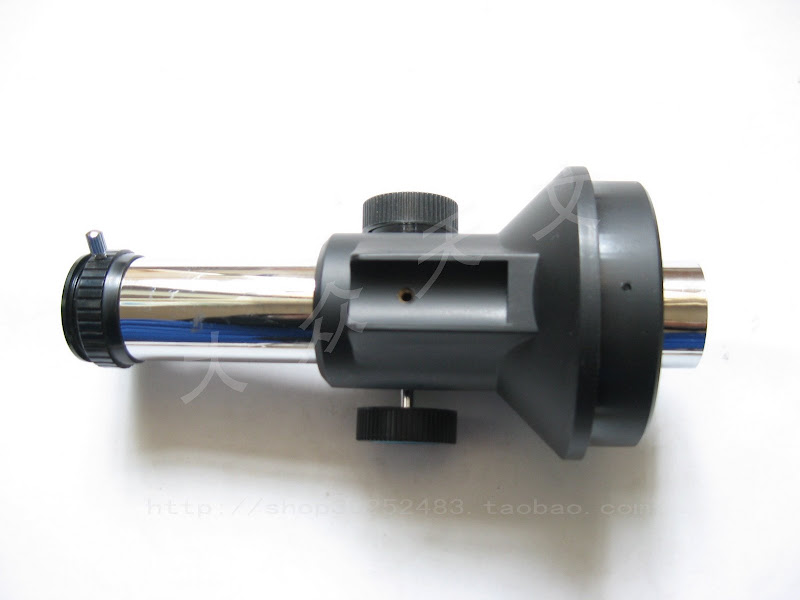

调焦座接镜筒端的外径是85


登录/注册后可看大图

PVC管有2种：
一种好点的是上水的，质量比较好，管壁也比较厚，大概3.5mm左右厚

这样PVC内径就只有83了，需要用锉刀把管壁挫薄一些

另外一种是下水的，这种质量比较差也比较薄，大概1.5mm左右厚，这样就要

在调焦座上再缠两圈黑植绒增加一点厚度

这样卡进去还是蛮紧的，螺丝都省了


登录/注册后可看大图


这样一台简单折射镜就组装好了！
你肯定要问：这么快就组装好了？真的能用了么？
现在就让我们来测试一下
测试目标还是空调
这个是之前拍的照片，当天天气没有这么好，有点白朦朦


登录/注册后可看大图

装上天顶和PL25目镜，激动人心的时候到了！！


登录/注册后可看大图

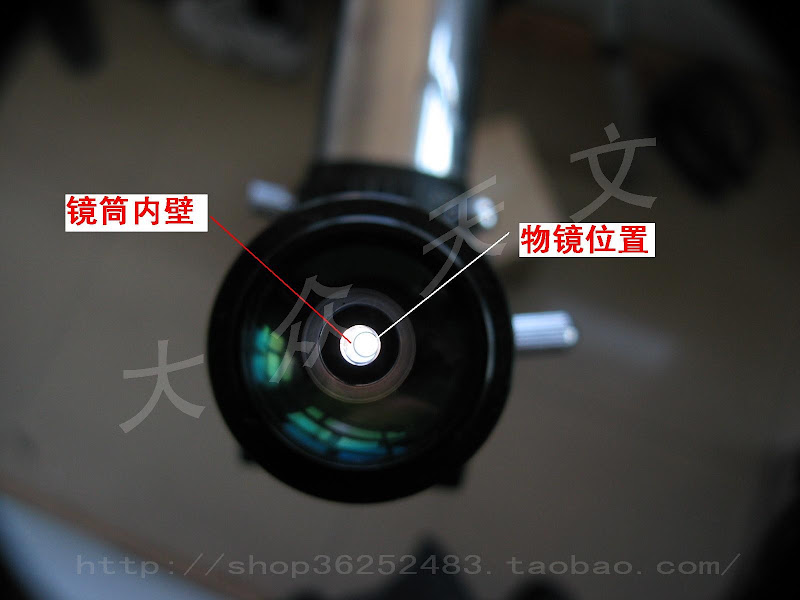

隔远点从PL25中其实可以清楚的看到镜筒内壁的反光
而且光轴似乎也歪的比较厉害，注意物镜那个小圈的位置

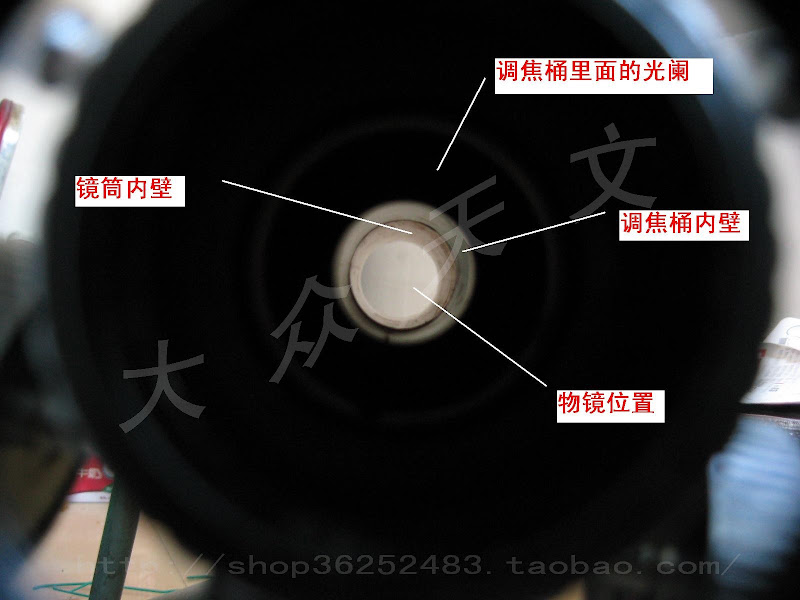

把天顶和目镜去了，从调焦管看进去


登录/注册后可看大图

发现问题没有？
第一个问题就是镜筒内壁和调焦桶内壁都反光太严重
第二个问题就是光轴有点歪
这种状态下用PL25拍个照片看看


登录/注册后可看大图

看到旁边那一圈朦朦胧胧的东西了吧
那就是镜筒壁的反光，严重影响到成像！
可见消光还是很重要的，光轴也可以通过上面那种简单的方法来判定和调整
虽然不能和用校准目镜调来比，但对初学者来说也够了
反光这么严重，看来得拆开重做了

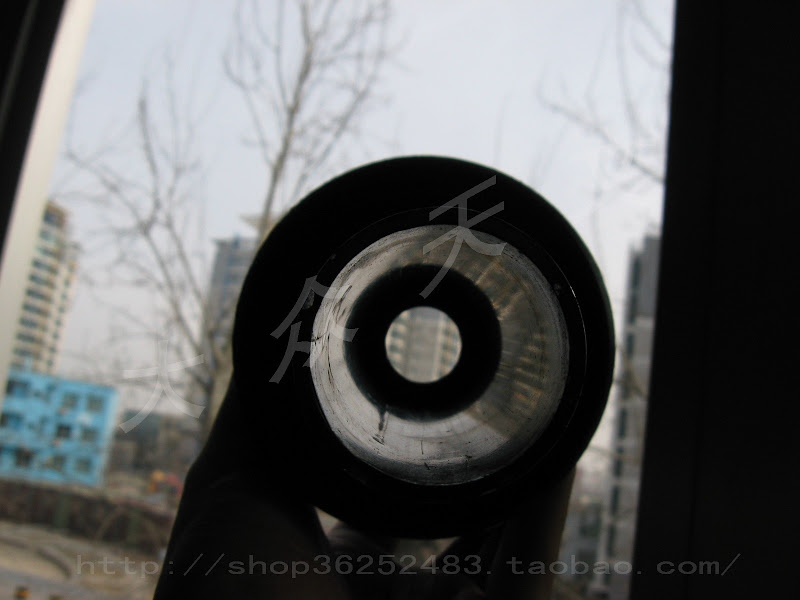

来看看PVC里面的反光还是很严重的


登录/注册后可看大图

调焦桶反光一样严重


登录/注册后可看大图

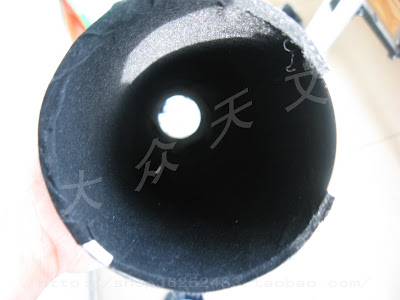

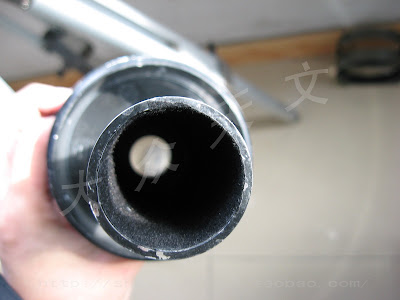

统统贴上黑植绒


登录/注册后可看大图


登录/注册后可看大图

调焦座的一端也贴上黑植绒


登录/注册后可看大图


登录/注册后可看大图

光轴也安装正一点
来重新用智通PL25来测试一下，好了很多吧


登录/注册后可看大图

用智通PL10+合适的DC放大，目镜后摄影


登录/注册后可看大图

效果还是不错的，稍微有点色差
本人用过114900，个人感觉801000比114900还要锐一点，就是多那么点色差
和短焦的折射比，长焦的色差控制还是要好很多，要上高倍还是要长焦的
晚上继续测试，
SPC900NC直焦，曝光1/25 gain为0 FPS为10 彩色模式
色差基本看不到


登录/注册后可看大图

加2X巴罗比较暗了，gain设到了40，其他一样


登录/注册后可看大图


总结：
虽然物镜是80胶合镜，但成像丝毫不逊色，胶合镜虽然一般意义上说不如双分离，但双分离比胶合镜好的前提是装配得体，否则比胶合镜的成像更差，所以胶合镜在装配上就没有双分离那么严格
和塑料物镜座和调焦座配合，组装容易，装配要求相对低，价格便宜，DIY初学者不二之选
虽然说本店提供这些材料后，大大降低了制作的难度，但丝毫没有降低DIY的知识和乐趣
例如镜筒长度的确定，光轴的校正，光阑的制作，这些还是很有技术含量的
麻雀虽小，但五脏俱全，把这个小镜子做好做完美还是要学习和掌握全部折射知识
相信做了这个之后，爱好者的水平也肯定上了一个大台阶！！
要做更大的折射肯定问题不大了！
DIY, 折射望远镜

相关帖子

借我借我一个APO，让我把这星宇看个清清楚楚明明月白白真真切切！
回复

使用道具 举报

购买望远镜就在牧夫天文商城
ahui 发表于 2009-3-17 16:33 | 显示全部楼层 来自： 中国–甘肃–定西 电信
楼主是大众天文 本人吧?  把淘宝店上的原封不动搬上来了呵呵 我也是买的大众天文的镜子 镜座 调焦座
回复 顶~ 砸~

使用道具 举报

疾风kid 发表于 2009-3-17 16:41 | 显示全部楼层 来自： 中国–浙江–宁波 鄞州畅联信息技术有限公司
应该是大众天文本人。。。不过貌似还有一个号。。。
他地方的东西还不错，。。。服务不错
回复 顶~ 砸~

使用道具 举报

井蛙 发表于 2009-3-17 16:46 | 显示全部楼层 来自： 中国–河南–许昌 联通
楼主是大众天文 本人吧?  把淘宝店上的原封不动搬上来了呵呵 我也是买的大众天文的镜子 镜座 调焦座
ahui 发表于 2009-3-17 16:33


登录/注册后可看大图

我说怎么看着这么眼熟呢，原来如彼呀。
有机会也装个玩玩，MS不难。
井底之蛙，坐井观天 爱牧夫新猎犬10x50 东星80/600
许昌天文爱好者Q群：71192124  河南省天文爱好者协会：57013295
回复 顶~ 砸~

使用道具 举报

 楼主| 北落师门 发表于 2009-3-17 17:44 | 显示全部楼层 来自： 中国–湖北–黄冈 电信/供电公司
本帖最后由 北落师门 于 2009-3-17 17:48 编辑

你们猜呢？卖个关子。嘿嘿！！！但这决不是广告贴！！！发这个贴子不是为了好看，主要是让那些不懂简单自制的同好们一些参考，制做其实很简单的。
借我借我一个APO，让我把这星宇看个清清楚楚明明月白白真真切切！
回复 顶~ 砸~

使用道具 举报

木习习 发表于 2009-3-20 21:52 | 显示全部楼层 来自： 中国–江苏–南京 电信
好哦
回复 顶~ 砸~

使用道具 举报

yangjj76 发表于 2009-3-20 23:36 | 显示全部楼层 来自： 中国–河南–许昌 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| 北落师门 发表于 2009-3-23 00:25 | 显示全部楼层 来自： 中国–湖北–黄冈 电信
好哦
木习习 发表于 2009-3-20 21:52


登录/注册后可看大图


谢谢版主吼了一声
借我借我一个APO，让我把这星宇看个清清楚楚明明月白白真真切切！
回复 顶~ 砸~

使用道具 举报

 楼主| 北落师门 发表于 2009-3-23 00:26 | 显示全部楼层 来自： 中国–湖北–黄冈 电信
看了LZ的帖子，我看到了手中玩具的未来
yangjj76 发表于 2009-3-20 23:36


登录/注册后可看大图


希望你手中玩具的未来早日到来
借我借我一个APO，让我把这星宇看个清清楚楚明明月白白真真切切！
回复 顶~ 砸~

使用道具 举报

北斗巡天 发表于 2009-3-25 13:44 | 显示全部楼层 来自： 中国–广东–阳江 电信
东西还不错。
邱越 北斗巡天
回复 顶~ 砸~

使用道具 举报

 楼主| 北落师门 发表于 2009-3-27 12:21 | 显示全部楼层 来自： 中国–湖北–黄冈 电信/供电公司
谢谢夸奖。。。呵呵。。
借我借我一个APO，让我把这星宇看个清清楚楚明明月白白真真切切！
回复 顶~ 砸~

使用道具 举报

 楼主| 北落师门 发表于 2009-4-3 23:39 | 显示全部楼层 来自： 中国–湖北–黄冈 电信
有一点不明白,这贴子写得不详细么?为什么很多人还在想自制80/1000的老在问物镜座.调焦筒那儿能买得到之类的话啊..其实都说了.全套200元.只须要自已买个PVC就行了..其它的就是做了.唉.
借我借我一个APO，让我把这星宇看个清清楚楚明明月白白真真切切！
回复 顶~ 砸~

使用道具 举报

毛毛电 发表于 2009-4-4 00:01 | 显示全部楼层 来自： 中国–北京–北京–海淀区 联通
12# 北落师门

楼主，那抱箍和三脚架可以一起解决么？
想发个有分量的帖子……
回复 顶~ 砸~

使用道具 举报

寻星 发表于 2009-4-4 09:38 | 显示全部楼层 来自： 中国–河南–郑州 联通
请问，焦距1000的物镜的镜筒应该是多长？
回复 顶~ 砸~

使用道具 举报

cissy 发表于 2009-4-17 21:39 | 显示全部楼层 来自： 中国–辽宁–沈阳 教育网/沈阳航空工业学院
12# 北落师门
那我下次来你这 买一套啦，  今天也在你店浏览了下
回复 顶~ 砸~

使用道具 举报

 楼主| 北落师门 发表于 2009-4-20 01:03 | 显示全部楼层 来自： 中国–湖北–黄冈 电信
12# 北落师门
那我下次来你这 买一套啦，  今天也在你店浏览了下
cissy 发表于 2009-4-17 21:39


登录/注册后可看大图


声明一下，我不是大众天文。。。
借我借我一个APO，让我把这星宇看个清清楚楚明明月白白真真切切！
回复 顶~ 砸~

使用道具 举报

水手07 发表于 2009-8-1 22:07 | 显示全部楼层 来自： 中国–北京–北京 中移铁通
好帖子，长见识了！
回复 顶~ 砸~

使用道具 举报

风真 发表于 2009-9-23 13:38 | 显示全部楼层 来自： 中国–广东–广州 联通/E家宽频
广告来的吗???
回复 顶~ 砸~

使用道具 举报

利华科技 发表于 2009-9-23 22:41 | 显示全部楼层 来自： 中国–天津–天津 电信/腾讯云
我就是在大众天文那买的材料！！！
来自：天津津南区咸水沽 QQ：623984582
回复 顶~ 砸~

使用道具 举报

秋风月 发表于 2009-9-23 23:18 | 显示全部楼层 来自： 中国–福建–福州 电信
其实所有的配件都有了,只不过自己DIY了一个境筒而已.
心静自然凉
回复 顶~ 砸~

使用道具 举报
