关于45度正像镜的问题

毛毛电 · 发表于 2009-5-2 22:29

×

请问有人拆过45度正像镜么？里面是什么结构的？用45度正像镜观景是不是上下左右全都正确的？最好有光路图！

银河负熵 · 发表于 2009-5-2 22:45

本帖最后由银河负熵于 2009-5-2 22:47 编辑

你自己拆过就知道了,双筒是经过一块上下,一块左右正像.单筒望远镜的正像镜是上下正,左右反的

深夜樵夫 · 发表于 2009-5-3 09:12

45度正像上下左右都是正的，90度一般上下正，左右颠倒，但也有上下左右全正的90度正像镜。

发烧友 · 发表于 2009-5-3 10:10

本人是菜鸟，难道45度和90度的正向系统不一样。本人知道星特朗70EQ的是完全正像。等着学习！

毛毛电 · 发表于 2009-5-3 13:25

2# 银河负熵

就是因为没得拆才来问的啊

我看网上介绍说45度正像镜是用屋脊棱镜做的正像，可是屋脊棱镜的制作成本不是较高吗？

银河负熵 · 发表于 2009-5-3 14:58

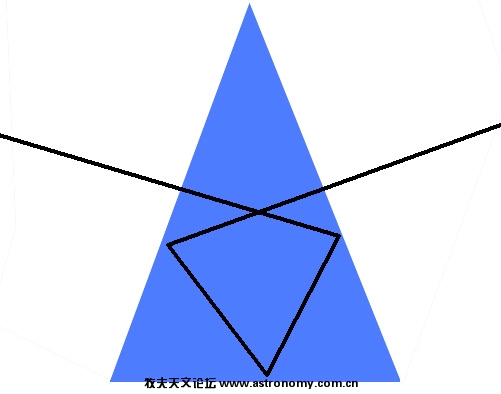

我想像了个光路图,看看是不是这样?

hi_o · 发表于 2009-5-3 15:28

本帖最后由 hi_o 于 2009-5-3 15:31 编辑

我想像了个光路图,看看是不是这样?
银河负熵发表于 2009-5-3 14:58

登录/注册后可看大图

不是这样的。45度天顶是屋脊棱镜，这样才能做到左右反向。你只画了上半部，下半部的屋脊没有画出来！如果使用45镜，仔细观察，会发现中间有屋脊镜的细线，左右轴对称。

银河负熵 · 发表于 2009-5-3 16:12

不是这样的。45度天顶是屋脊棱镜，这样才能做到左右反向。你只画了上半部，下半部的屋脊没有画出来！如果使用45镜，仔细观察，会发现中间有屋脊镜的细线，左右轴对称。 ...
hi_o 发表于 2009-5-3 15:28

登录/注册后可看大图

难不成是五棱镜?我没资料麻烦上个图看看,

毛毛电 · 发表于 2009-5-3 17:13

不是这样的。45度天顶是屋脊棱镜，这样才能做到左右反向。你只画了上半部，下半部的屋脊没有画出来！如果使用45镜，仔细观察，会发现中间有屋脊镜的细线，左右轴对称。 ...
hi_o 发表于 2009-5-3 15:28

登录/注册后可看大图

哦，原来屋脊面在下面啊

llkopq · 发表于 2009-5-4 08:19

纯光学问题

winderon · 发表于 2009-5-5 00:51

屋脊棱镜吥是这样的吗？

毛毛电 · 发表于 2009-5-5 12:04

11# winderon

原来是这样，受教了！虽然图片有点小

wolfbeard · 发表于 2009-5-5 12:12

我手里45度正像镜不是上面图里那样的

毛毛电 · 发表于 2009-5-5 15:21

13# wolfbeard

那个光路图是用在直筒镜里的正像屋脊棱镜，而45度正像镜的光路图还有待高手上图。

毛毛电 · 发表于 2009-5-5 16:37

找到了，是不是这个？

Wah! · 发表于 2009-5-5 17:48

毛毛电 · 发表于 2009-5-5 17:55

Wah！这么高级的网站都能找到……

wolfbeard · 发表于 2009-5-6 01:47

本帖最后由 wolfbeard 于 2009-5-6 01:59 编辑

找到了，是不是这个？
http://club.sohu.com/read_elite.php?b=kpyd&a=6806230
毛毛电发表于 2009-5-5 16:37

登录/注册后可看大图

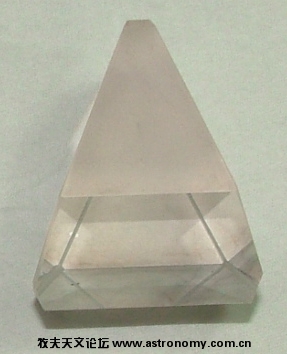

对，就是这样的，和WAH!引用的网站里面的图不一样，不是成90°，是成45°角。

毛毛电 · 发表于 2009-5-8 10:01

对，就是这样的，和WAH!引用的网站里面的图不一样，不是成90°，是成45°角。
178986178987
wolfbeard 发表于 2009-5-6 01:47

登录/注册后可看大图

好精致的小棱镜啊

发表于 2009-5-9 09:02

我看照片反而晕了..
