磨镜 抛光中 上测试图 求指点!

[复制链接]
jxfzf 发表于 2009-6-13 21:27 | 显示全部楼层 |阅读模式 来自: 中国–浙江–杭州 网易云BGP数据中心

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?加入牧夫(请注明天文爱好者,否则无法通过审核,请勿使用gmail/outlook/aol/icloud邮箱注册)

×
上个礼拜备好物料,磨镜开始203MM F4,昨天细磨结束,测试球面半径为155MM左右,今天抛光开始,抛了两个小时,有点光了就测试了一下面形,没搞过道口议和光栅测试,所以先上些测试图,请大家指正一下。光栅图和刀口图都是焦内到焦点的,刀口从左到右。先谢了。
 楼主| jxfzf 发表于 2009-6-13 21:29 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心
怎么图没有上传上?奇怪。
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-13 21:35 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心

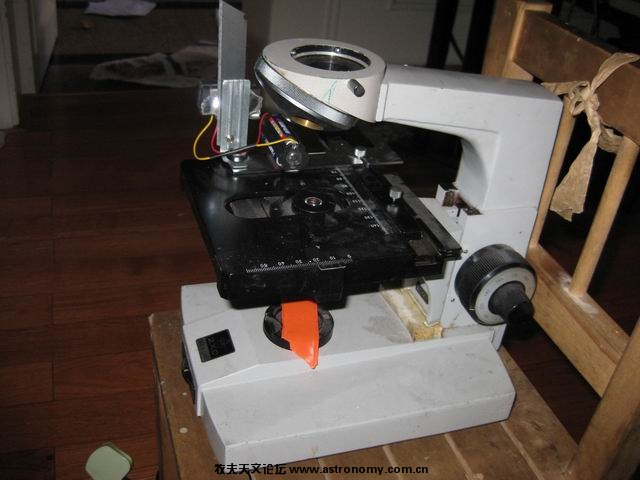

显微镜座的刀口仪,上下左右移动刀口很方便。

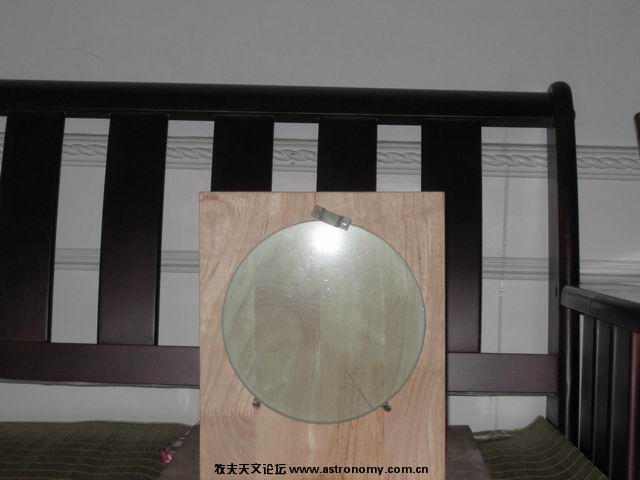

测试用的镜架
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-13 21:51 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心

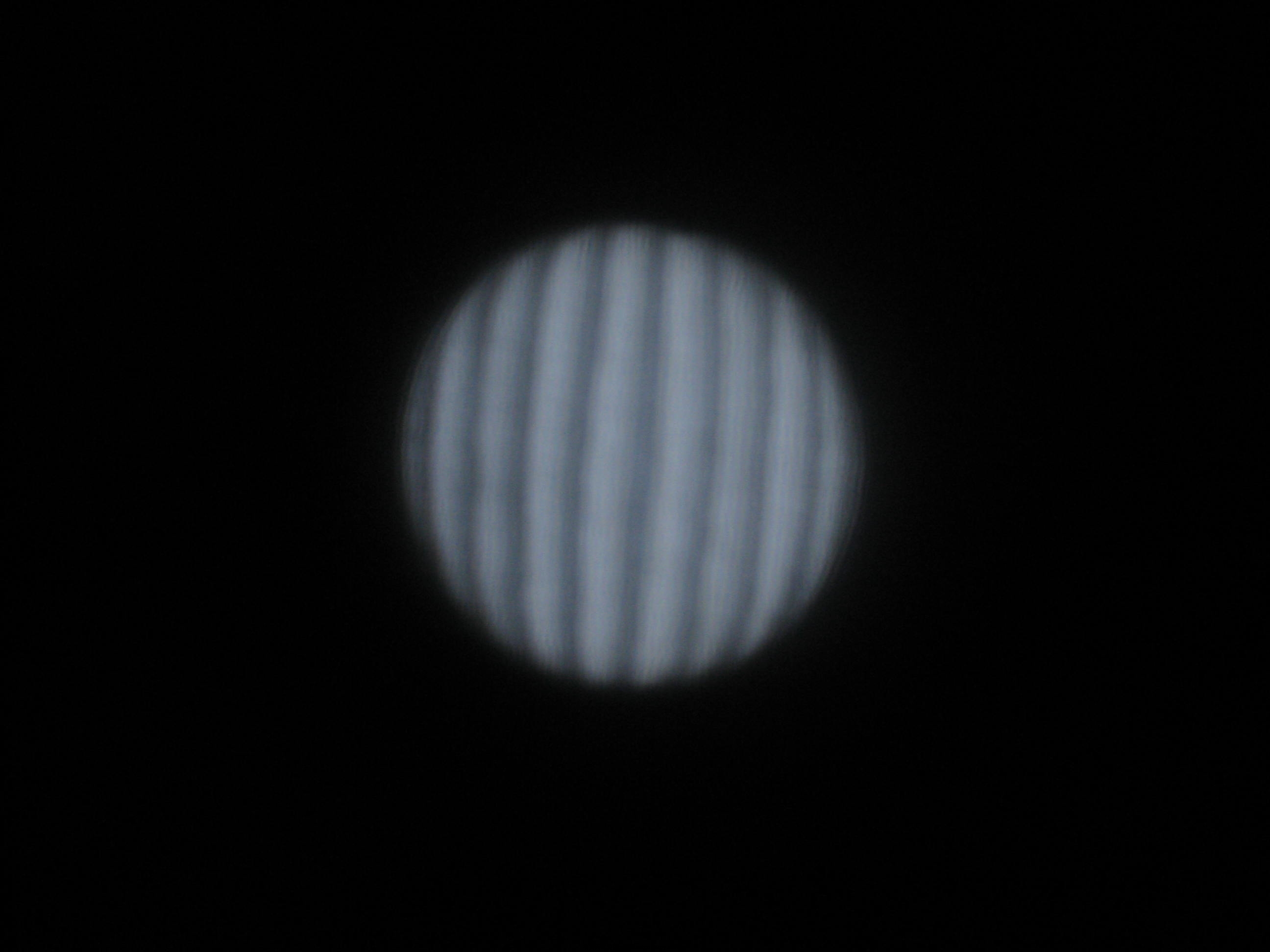

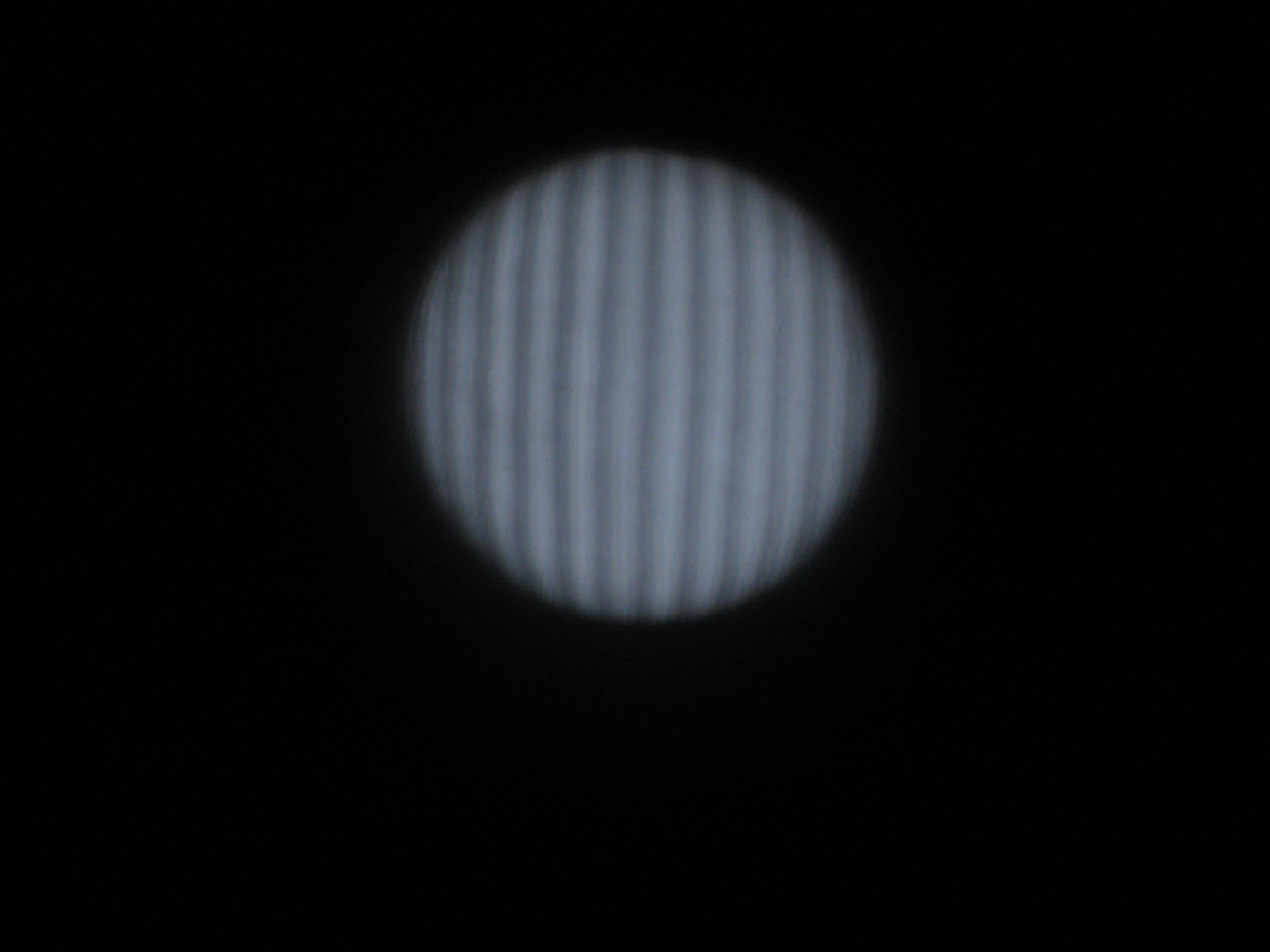

光栅图 照片 023.jpg 照片 024.jpg 照片 025.jpg
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-13 22:01 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心

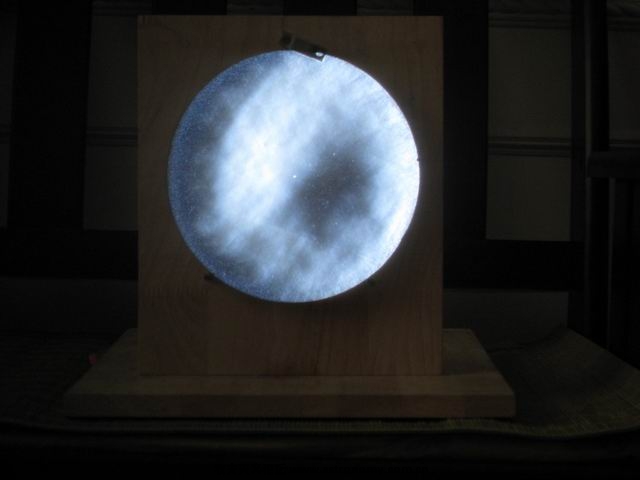

图好像太大了,刀口仪测试图搞小点。

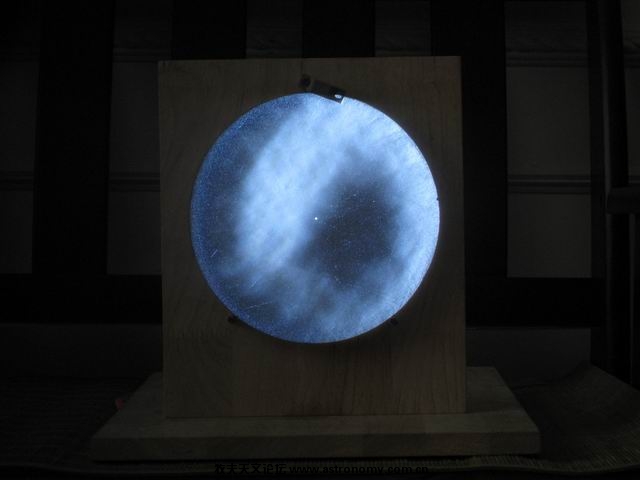

调整大小 照片 004.jpg
调整大小 照片 006.jpg
调整大小 照片 007.jpg
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-13 22:08 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心

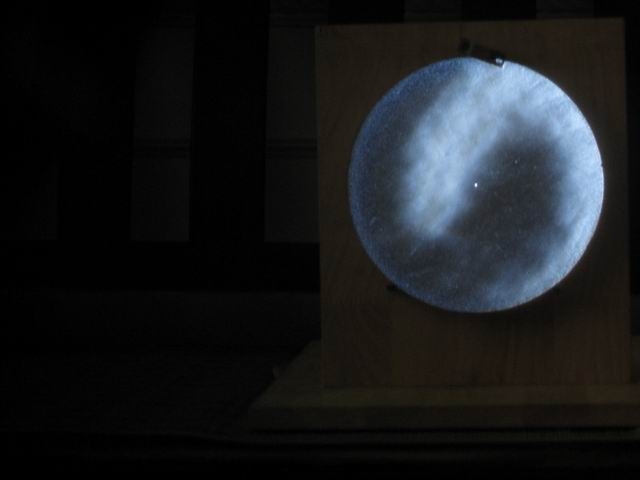

还是刀口仪的图。 调整大小 照片 015.jpg
调整大小 照片 016.jpg
回复 顶~ 砸~

使用道具 举报

CXX5878 发表于 2009-6-13 22:57 | 显示全部楼层 来自: 中国–江西–吉安 广电网
口水,好设备
回复 顶~ 砸~

使用道具 举报

CXX5878 发表于 2009-6-13 22:58 | 显示全部楼层 来自: 中国–江西–吉安 广电网
口水,好设备
回复 顶~ 砸~

使用道具 举报

gahwxf 发表于 2009-6-14 01:34 | 显示全部楼层 来自: 摩洛哥
  还是不懂啊
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-14 07:32 | 显示全部楼层 来自: 中国–浙江–杭州 电信
顶上去。
抛光基本用1/3动程的手法。有时结合等距W手法抛光。今天准备继续,看看面形有没什么变化。另外大家指点一下,我现在的这个面形是不是接近抛物面了阿?对照书本自己感觉像了。
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-14 11:14 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心

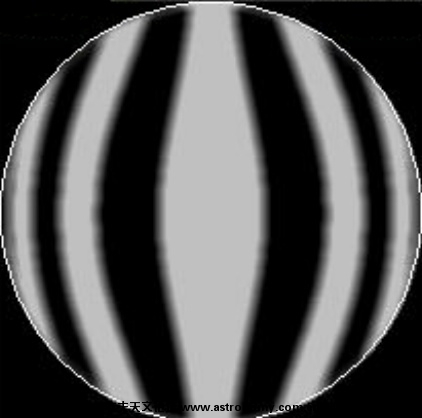

又抛了一个多小时,镜面光滑了不少,面形也改变了,好像变成双曲面。借的的图 shuangqumian.jpg
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-14 13:49 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心
不知要抛到什么时候才算光亮?是和玻璃原来那样光亮吗?高手都不出来冒个泡?
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-14 21:10 | 显示全部楼层 来自: 中国–浙江–杭州 网易云BGP数据中心
又抛了会,拍了照,明天上。
回复 顶~ 砸~

使用道具 举报

faruwei 发表于 2009-6-15 10:38 | 显示全部楼层 来自: 中国–河南–新乡 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| jxfzf 发表于 2009-6-15 16:08 | 显示全部楼层 来自: 中国–浙江–嘉兴 电信
有抛了两个小时,中间已经看不出来什么小沙眼了,和平玻璃表面一样,边上仔细看的话还是有小沙眼的,看来还得努力,难怪有书上说要15个小时,晕
回复 顶~ 砸~

使用道具 举报

tele2002 发表于 2009-6-15 17:54 | 显示全部楼层 来自: 中国–河南–开封 联通
本帖最后由 tele2002 于 2009-6-15 18:00 编辑

你的主镜刀口检测时卡变形了(像散),似乎是上边那个压板施的力,去掉那个力才能看出主镜的真实形状。
回复 顶~ 砸~

使用道具 举报

tele2002 发表于 2009-6-15 17:59 | 显示全部楼层 来自: 中国–河南–开封 联通

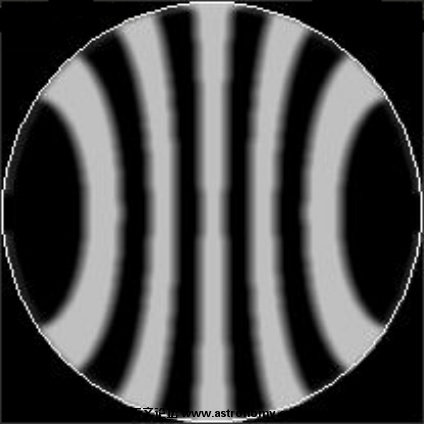

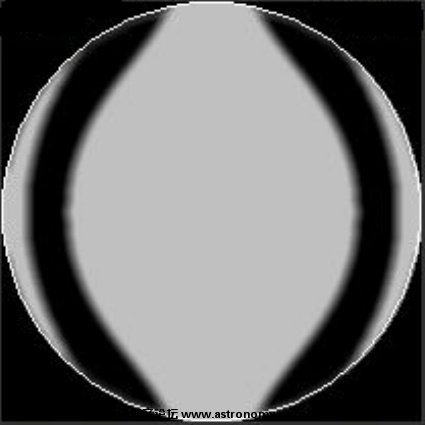

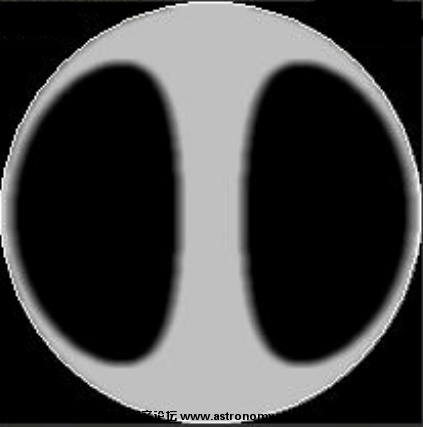

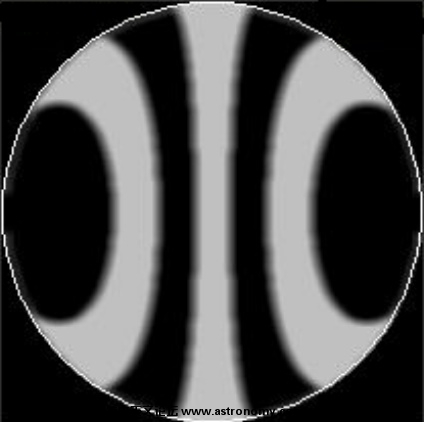

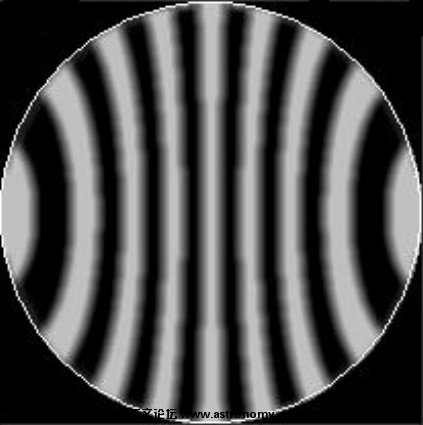

200MM/F4的抛物面朗奇图,从焦内到焦外,每毫米4线光栅:
回复 顶~ 砸~

使用道具 举报

feidie 发表于 2011-1-17 09:58 | 显示全部楼层 来自: 中国–上海–上海 中国科学院上海光学精密机械研究所
回复 3# jxfzf


   楼主,请问你检测用的那台刀口仪是自制的还是进口的呀?
回复 顶~ 砸~

使用道具 举报
