全新的调教焦板和大尺寸巴德盖2IN1[多图杀猫]

老规矩，不卖东西，臭显摆。我的镜子是150/1800的，要找到一个不影响分辨率的全尺寸巴德膜盖子现货的可能性基本=0。所以自已动手做了一个。并且把鱼骨调焦板2和1了。

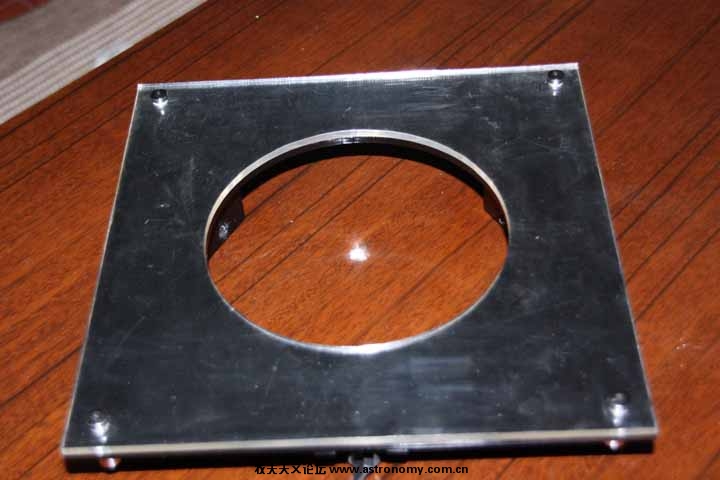

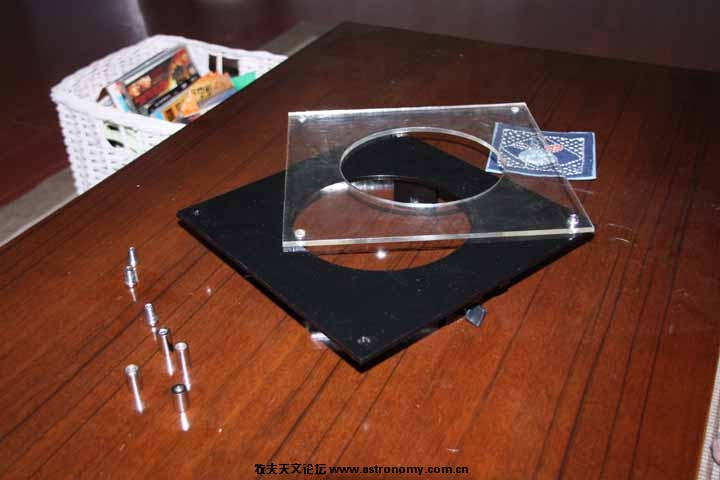

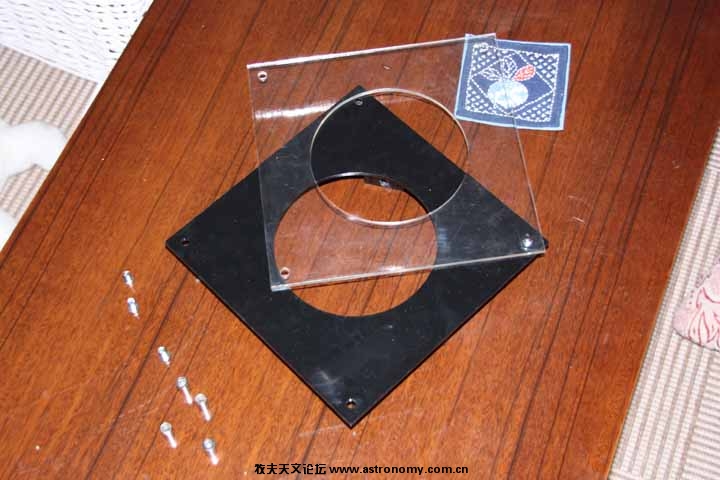

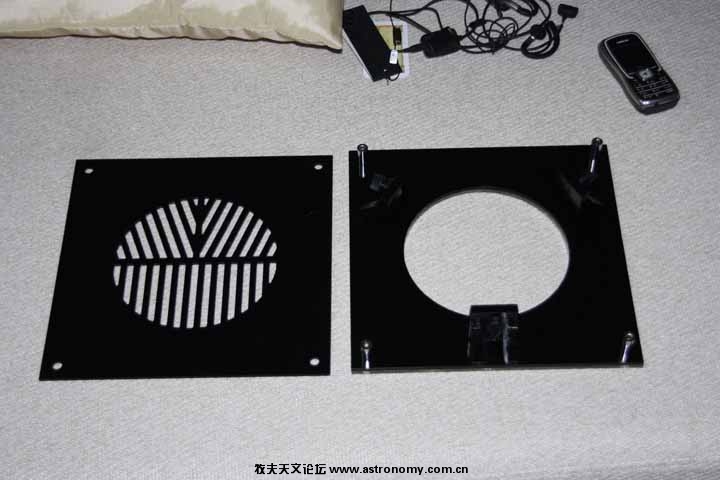

用二块厚5mm~3mm，大小为25cm x 25cm的压克力板（一块黑，一块透明）中间挖了一个15cm x 15cm的洞。然后在压克力板四角打洞以便固定广告钉。未来的巴德膜就靠这4个广告钉将这两块压克力板压紧压平来固定。

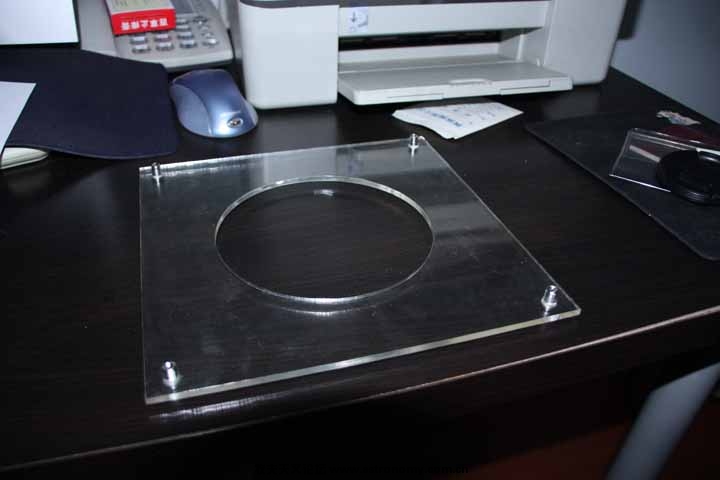

装配时透明的压克力板位于外侧，固定巴德膜的时候，可以通过透明的压克力板观察是否固定在了中间。

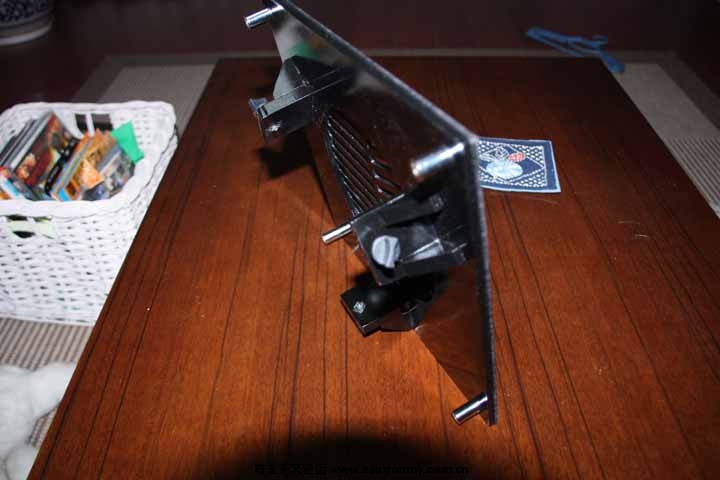

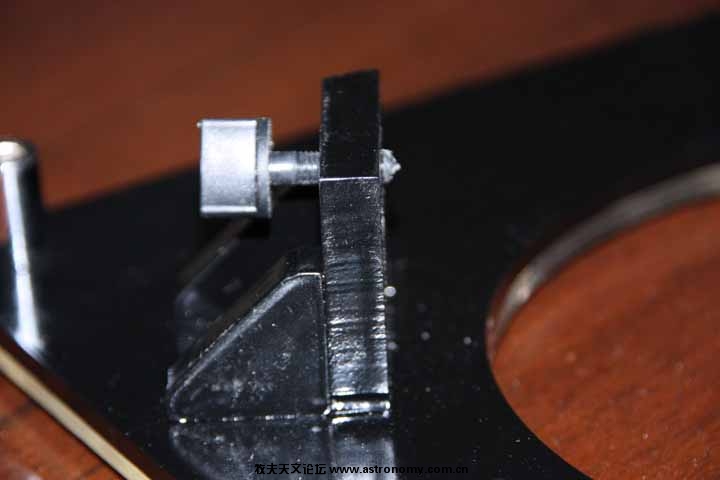

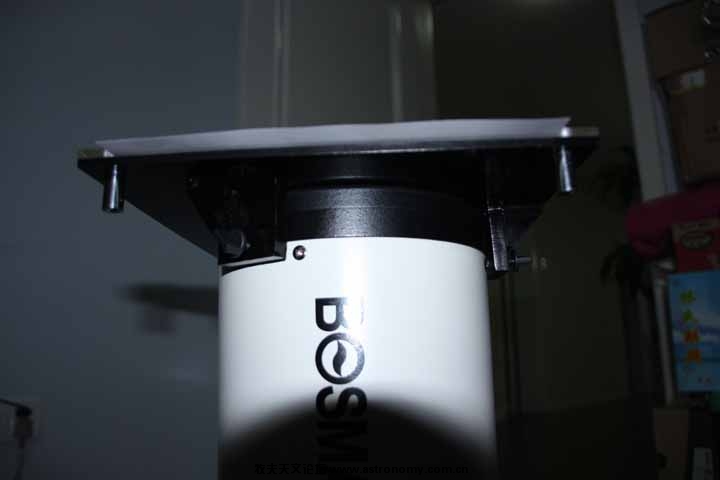

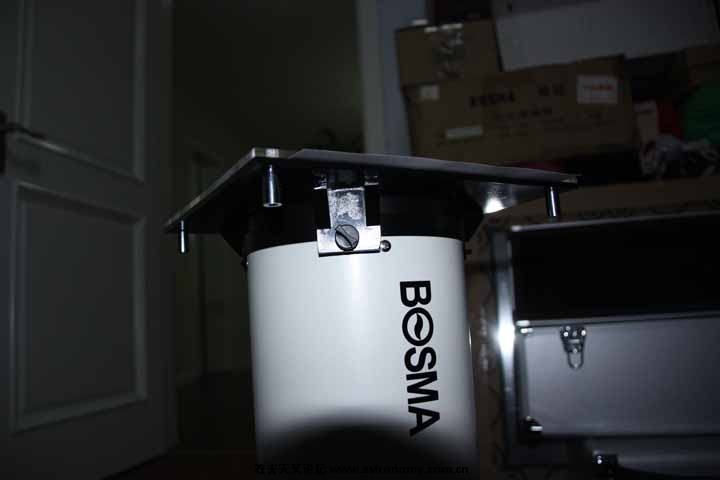

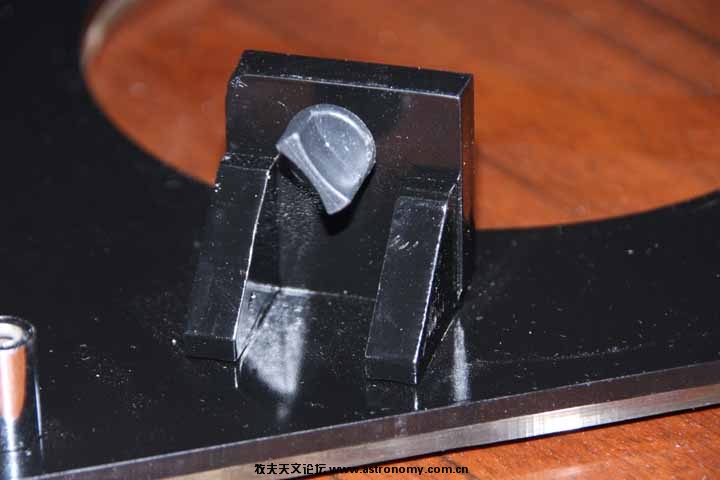

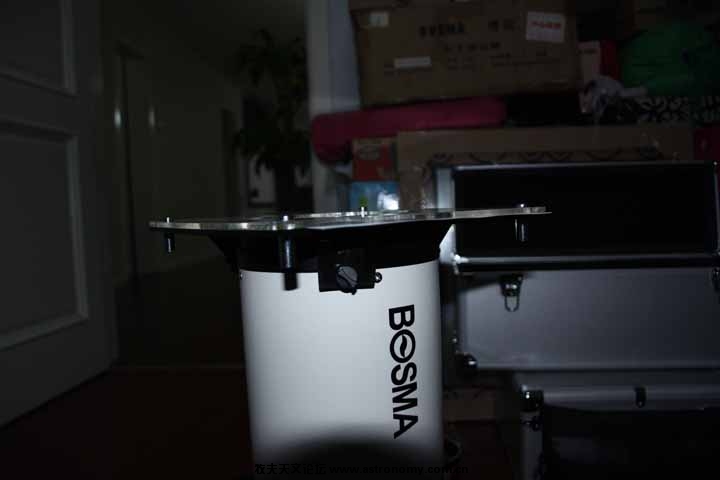

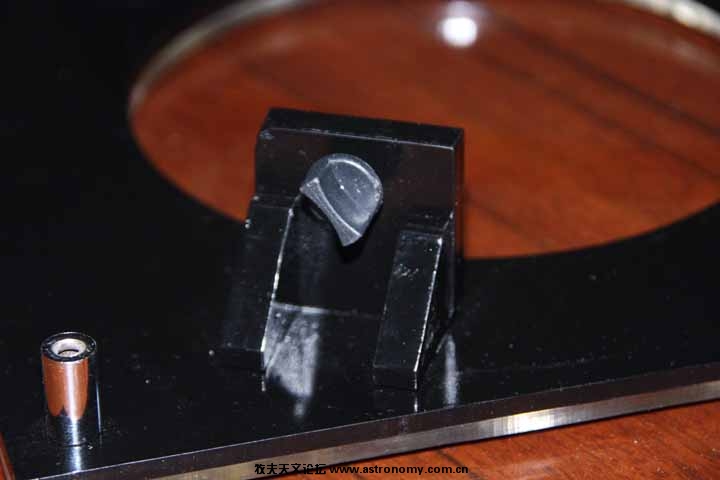

黑色的的压克力板位于内侧，在下面装上3个脚，脚上用3个M5的尼龙螺丝以固定在望远镜物镜前。尼龙螺丝可以有效避免划伤望远镜的外表面。同时，换用长一点的尼龙螺丝，可以适配从80口径到150口径的各种类型的望远镜。

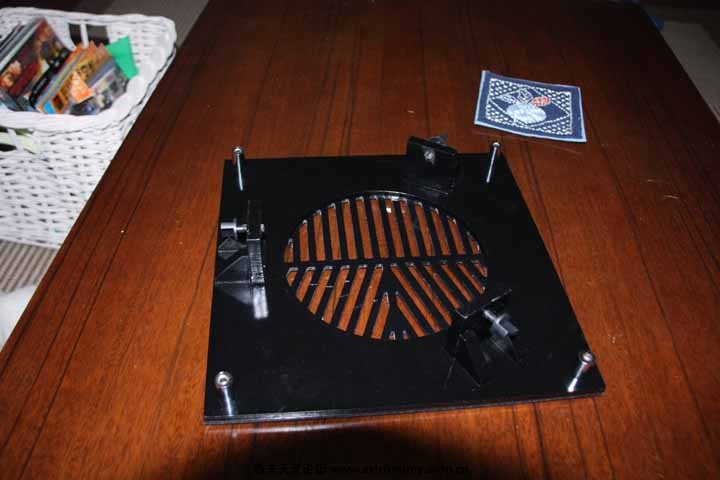

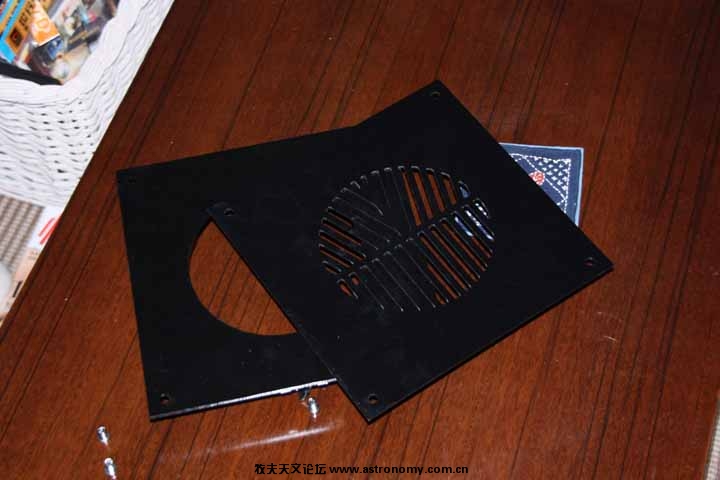

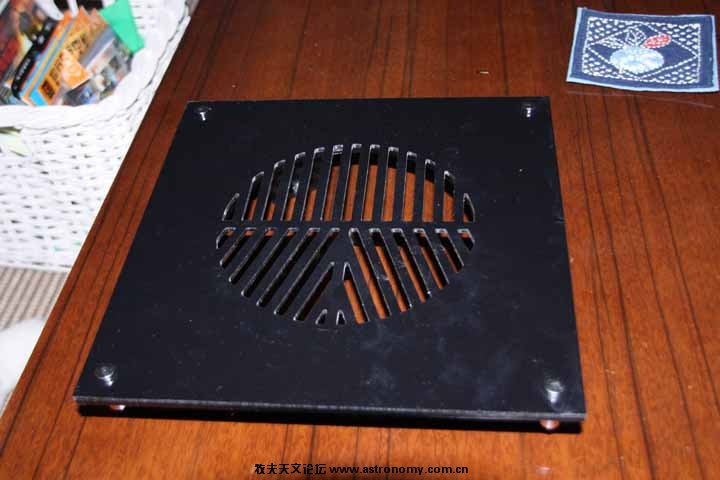

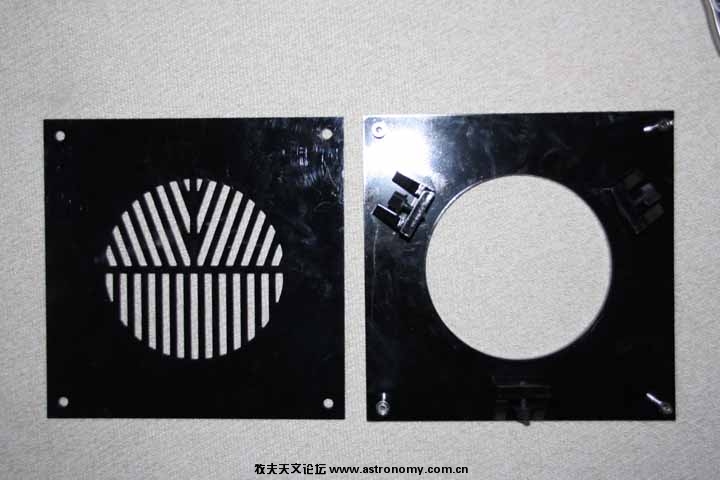

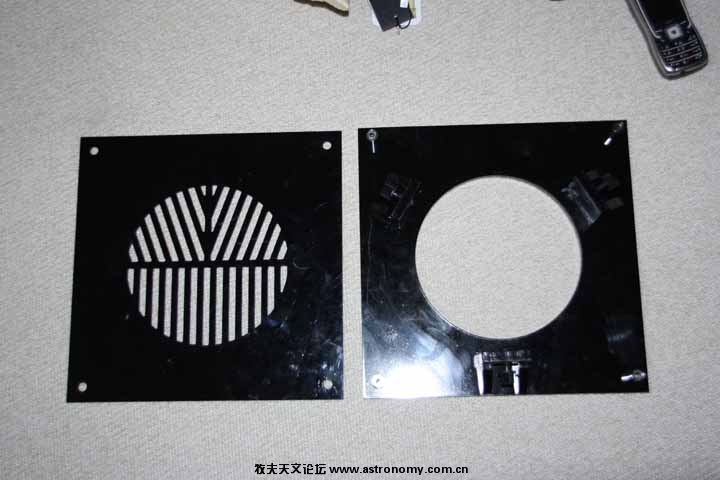

用一块厚3mm的黑色压克力板（25cm x 25cm）在中间15cm的位置刻一个鱼骨调焦板，同样在四周打上用来拧广告钉的洞，用来和一个中间已经挖洞的透明压可力板进行替换。

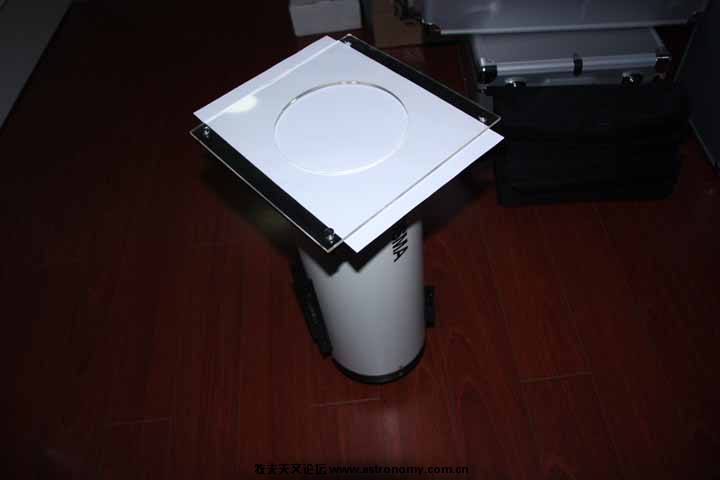

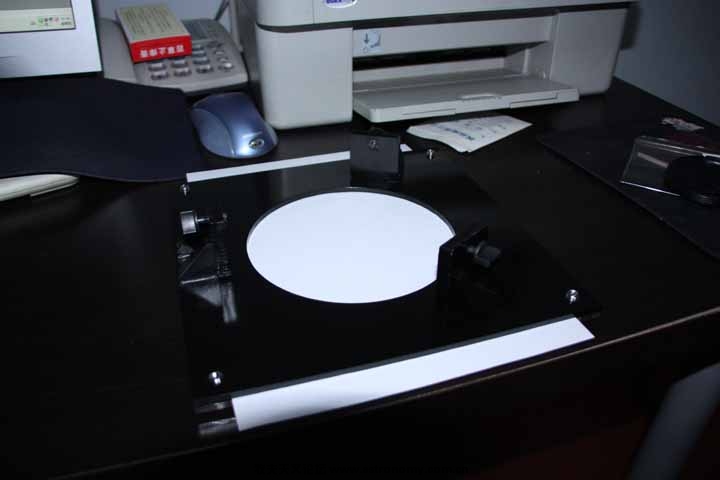

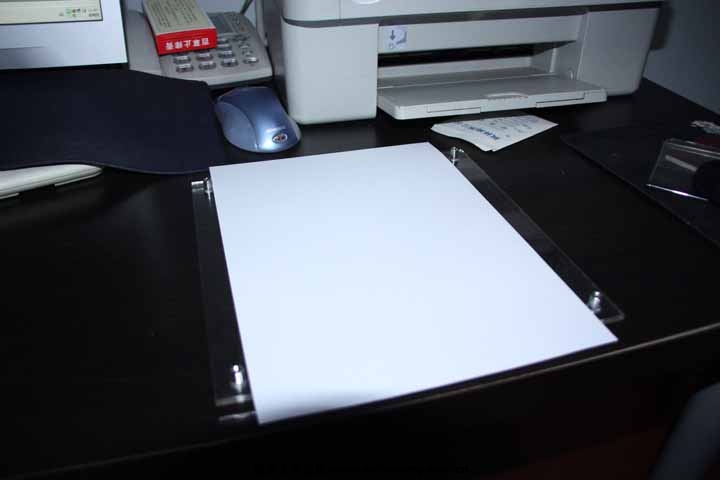

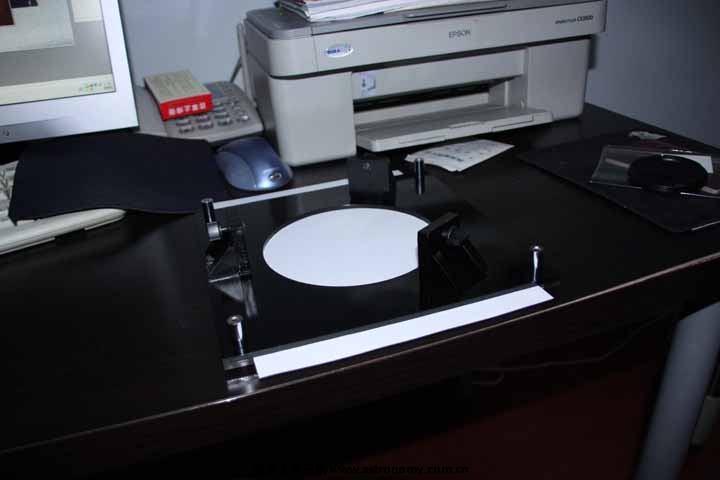

用来看太阳的时候，就用两块打过15cm圆洞的压克力板，把巴德膜放在两块压克力板中间压紧，固定。昨天用A4纸试了一下，基本上即使用手捏住纸面用力扯，也只能把纸撕碎，而不可能扯下来。这样的压紧力度，足够保正巴德膜在中间不松动，保证安全。

另外，这套东东还有一个好处就是以后要什么样的物镜前的图形，都可以直接用纸刻上样子，然后夹在两块压克力板中间。无论你在拍摄的时候要搞点星芒出来。还是说以后有更好的对焦板了。

另：其实鱼骨调焦板，并不需要再做一块黑色的板子。实际只要用纸刻一个夹上就能用。只是在要求老板做的时候，多刻一个，也没问我多要钱。于是就做了。


废话已经够多了，下面上图：

创意真不错,加工条件也不错啊,你的对焦板的槽怎么和我的形状不一样?

怎么不一样了？你的槽是什么样的？

这样的加工条件？？？也太顺手了吧，呵呵

楼主，厚度是不是应为3mm?

楼主，厚度是不是应为3mm?
ggmsjy 发表于 2009-6-19 11:39


登录/注册后可看大图

对3mm，3cm也太恐怖了。

楼主，厚度是不是应为3mm?
ggmsjy 发表于 2009-6-19 11:39


登录/注册后可看大图

加工条件就是一般的做亚克力广告展板的那些小作坊。价格也不贵，全部搞定，也不到100块。

你要带这个大家伙去看日蚀？

这个家伙大吗？

呵呵，我的主镜在你那里只是个导星镜，所以在我的概念里，你的主镜那是相当的大～
