请教ED巴罗后单反拍摄暗角严重(已找到问题并解决见回复)

因为一直想改善直焦倍数太低的弊病，经过一段时间的目镜后投影放大法的测试，有些朋友可能都看到过我发的帖子，前些日和朋友讨论新的方法，感觉巴罗后投影放大应该比目镜后好一些，一个是好点的巴罗镜片大，镜片品质较6-10mm的目镜镜片来说容易控制，另外ED巴罗的镀膜及光学素质应该高于100元左右的PL目镜。

所以前几日购得一个2X ED巴罗，因为国产ED巴罗就一两个厂家在做，都是OEM的，就选了一个看起来不错的，巴罗到手后，目视感觉还行，高倍下色差到不明显，但同样用单短焦目镜和巴罗+长焦目镜分别组合到100倍左右时，发现巴罗+长焦清晰度明显没有单目镜的高，无法调焦至最清晰的状态。

昨晚上又用40D单反分别各种模式拍照比较，结果发现除了画质仿佛不太正常以外，暗角现象也导致根本无法接单反前做类直焦拍摄。

请大家帮忙分析下到底是什么原因，主要两方面，一个是画质明显低于目镜后投影放大的解析度，不大科学，毕竟是ED巴罗啊，2寸的，难道还不如绿豆大的PL10mm目镜镜片效果好？一个是暗角为啥如此夸张，哪是不是说巴罗后根本就无法接单反拍摄？

我把各种情况下的图附在下面，请大家对照帮忙分析！！谢谢了

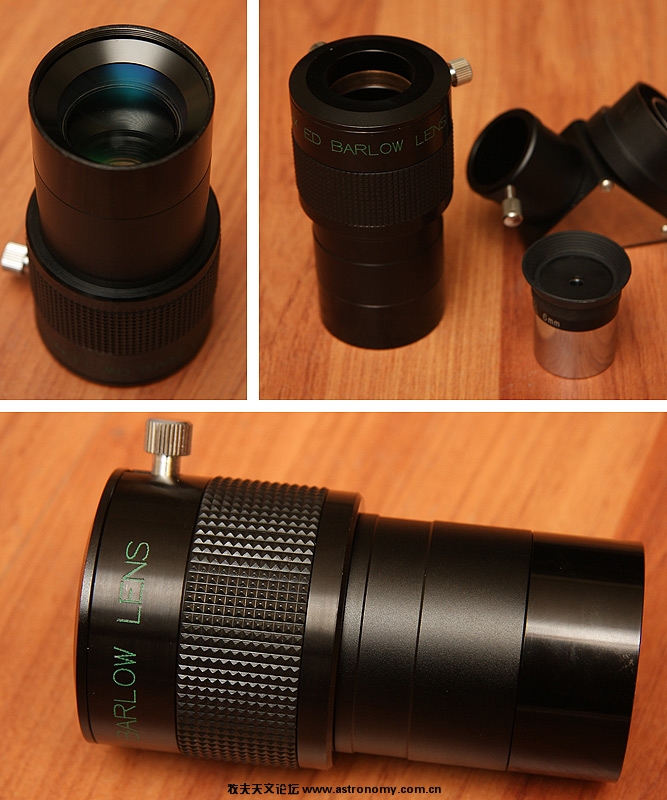

所用的2XED巴罗,不止品牌，淘宝上2寸 ED巴罗基本都是这个
相机使用佳能EOS40D单反机身。

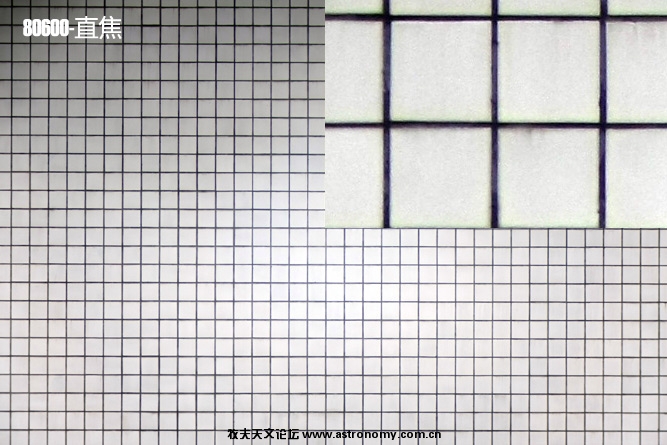

这是没用巴罗，80600直焦拍摄的，相当于20倍左右。
作为比较，右上角小图为直焦时100%中心截图，后面各张右上角小图是缩小至等面积等大小便于比较

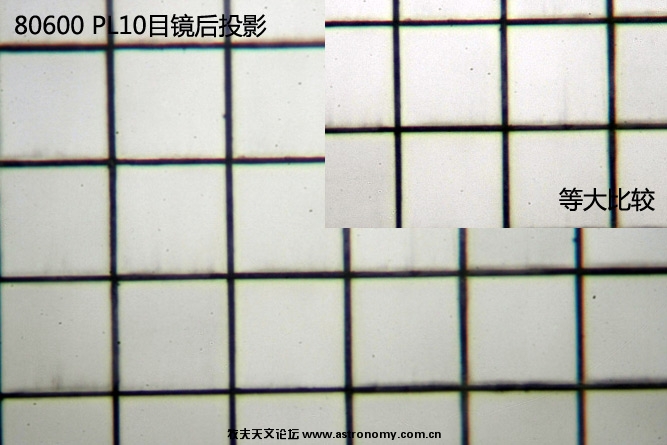

这个是PL10MM目镜后再投影放大2倍拍摄的，相当于120倍左右

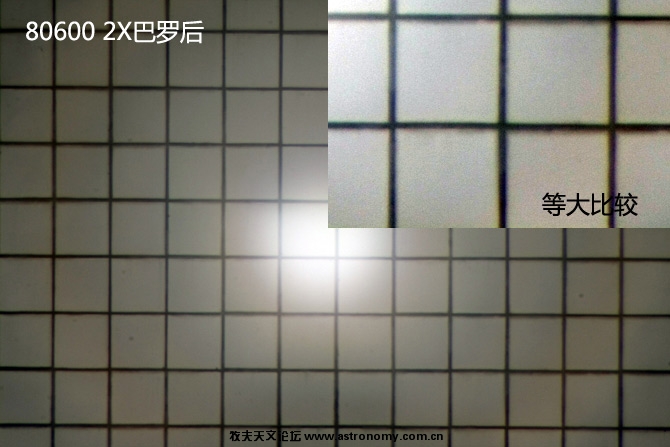

这个是2寸 2XED巴罗后接单反机身拍摄，仅60多倍。
但暗角如此夸张，而且避开亮点取了快，清晰度也较差，60倍比120倍的还模糊




后来考虑是不是巴罗成像需要的长度等等造成暗角，于是对巴罗后延长到相机距离，以及拆掉巴罗一部分，缩短到相机距离，分别拍摄了一张，结果情况依然糟糕，特别是延长后，画面恐怖。五颜六色的估计是衍射


巴罗接筒由3厘米的镜片筒和大约8厘米的外接筒组成，去掉8厘米长度后，倍数降低，但暗角变化不大

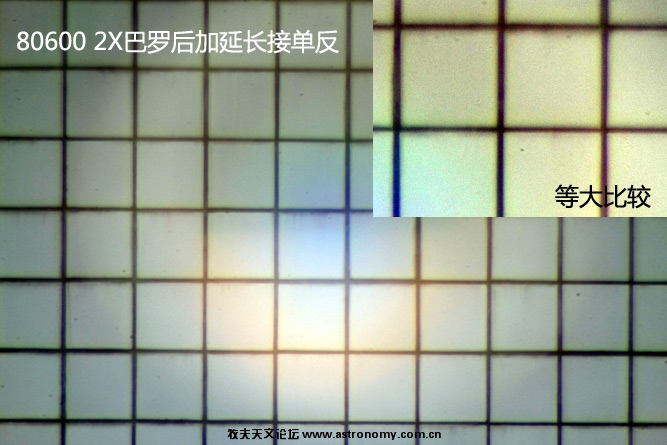

然后我又在巴罗后加了一个ca1延长了巴罗后到相机的距离，结果出现下面的画面




现在我已经有些糊涂了，单ED巴罗后拍摄为啥如此暗角严重+相质模糊， 倍数又不高，结果比镜片更多更小倍数更高的目镜后放大摄影还不如。请各位高手指点。。。。

没人解答这个问题么，那么多高手

光路遮挡，你试试用小块的CCD，应该没有这个问题。

增加任何镜片组都会影响画质.

你要觉得有疑惑，我建议你试试TV的巴罗效果和ED巴罗的效果就知道是怎么回事了。

真相大白。昨下午测试比较发现。。。。不是暗角。。。是摄影接筒部分消光太差，使用巴罗时会比较明显，是因为光路被巴罗镜片改焦（巴罗镜片是凹镜，会扩散平行光）的时候投射了更多的光线到内壁上。。。。造成反光加强，其实无巴罗也有此现象，但不明显，加上拍的景物都有颜色明暗，或者拍的行星面积较小，所以一直没被注意。

另外市面上出售的这批2寸ED巴罗，包括智通出的那个，镜片都装反了，网上发现多人反映了。。。应该是凹面朝向目镜端，结果都装的凹面超物镜。。。也可以成像，但透镜组不同方向，成像质量不一样的。。。

我对CA1摄影接筒进行了消光处理，换了镜片方向，然后再拍，可以看看

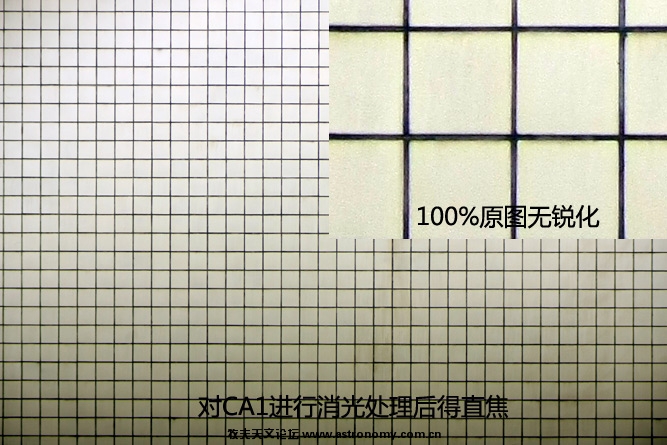

原直焦，其实也有中心亮的问题，除了拍这种画面，一般画面根本看不大出来，星体就更不说了


做了CA1消光后，拍摄时间有些差异，光线不同，色彩有些不同



原未处理消光时加巴罗拍摄的

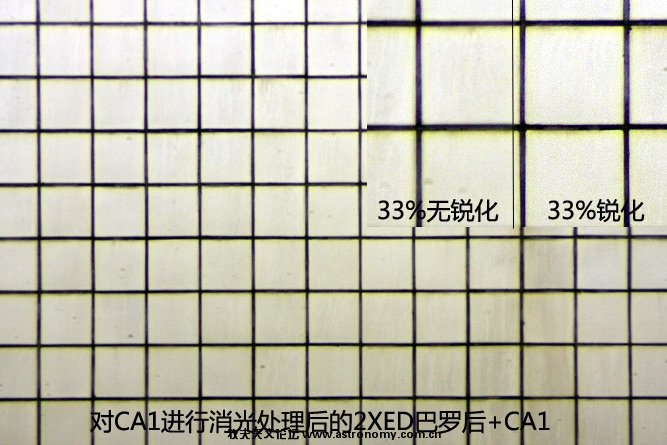

做了消光后的，这时再加巴罗，即便光线被巴罗扩散了很多到ca1内壁，但也不会有反光，即便左边无锐化的效果也比上面原图片好很多了，锐化后接近直焦效果。




为了更多人看到消光的简单方法，我单独发了个帖子，可以看哈
http://www.astronomy.com.cn/bbs/viewthread.php?tid=119131&extra=

看来真的只有靠自己，实践才能解决问题啊。。。。也许是有此经验的高手没看到此贴吧

有学问，收藏了

本人新手，使用与LZ相同的巴罗，单反直焦拍，总发现相片中央有光荤，见帖后，在巴罗及摄影接头内简单套上一层黑绒布筒，拍出的相片光荤不见了。不知是否就是此原因？请各位指教。（垫绒布前后拍的片见下，直线距离1000米，上传前已降低分辨率以压缩文件大小）

看来真的只有靠自己，实践才能解决问题啊。。。。也许是有此经验的高手没看到此贴吧 ...
琴弦 发表于 2009-9-2 13:09


登录/注册后可看大图

    才刚开始看你贴里照片的时候，见你把照片形容为暗角，就觉得奇怪，暗角不是这样的表现啊！
另外您说巴罗镜片装反了，我也想知道正确的装法是怎样的。别用目镜做参照好吗？我不知道您巴罗装目镜前还是目镜后。用眼睛吧，凹面是朝向眼睛还是背向眼睛？

Andrew_L 发表于 2009-9-6 10:12


登录/注册后可看大图

本人新手，使用与LZ相同的巴罗，单反直焦拍，总发现相片中央有光荤，见帖后，在巴罗及摄影接头内简单套上一 ...

请问黑绒纸在哪里能买到？

复12楼：不知道在哪有黑绒纸卖，我是在玻璃器皿礼品盒内衬剪下的。
