【原创】A4纸版 鱼骨对焦板

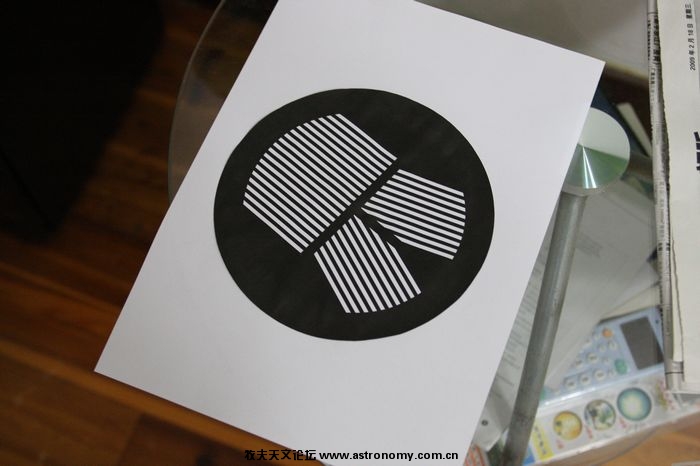

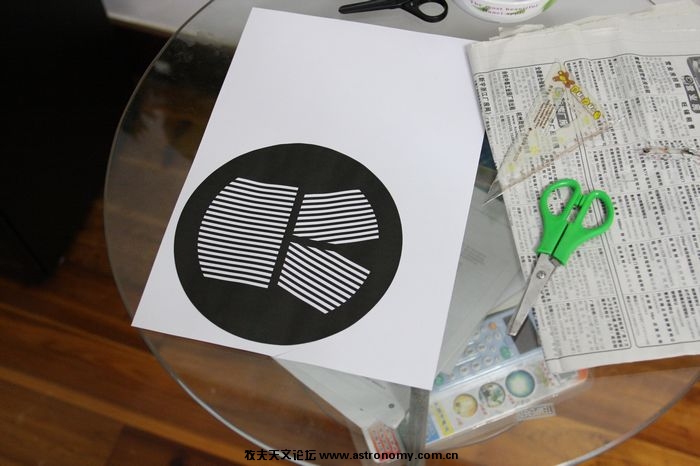

1.先用打印机打出一个对焦板模型来

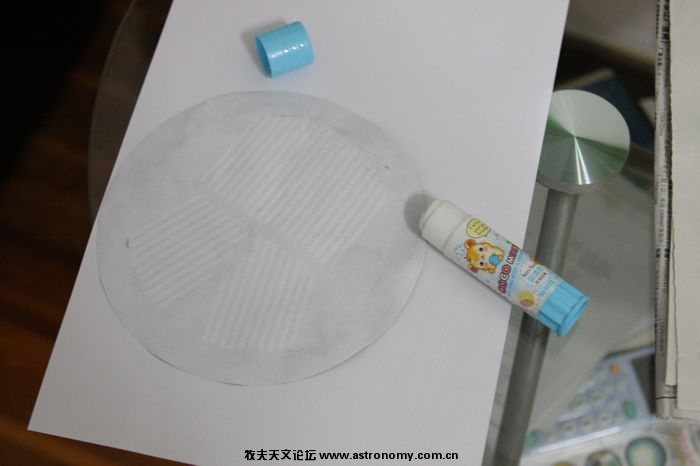

2.为了增加厚度及强度把这个模型剪出来用胶水粘到另一张a4纸上，当然可以视情况自由发挥多粘几张纸

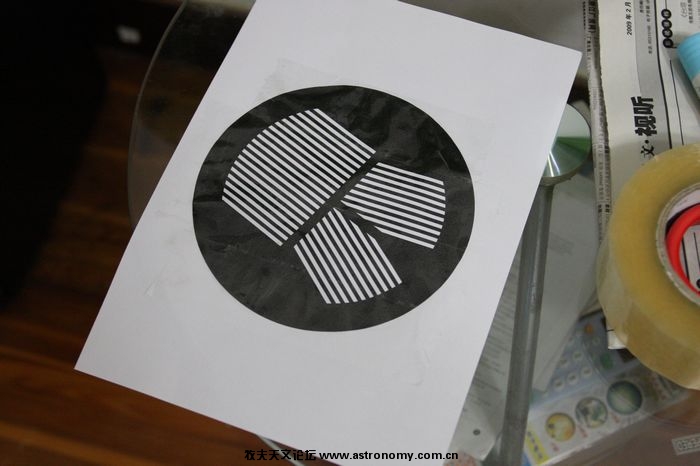

3.把透明胶带粘到对焦板的模型上，完整覆盖上。。

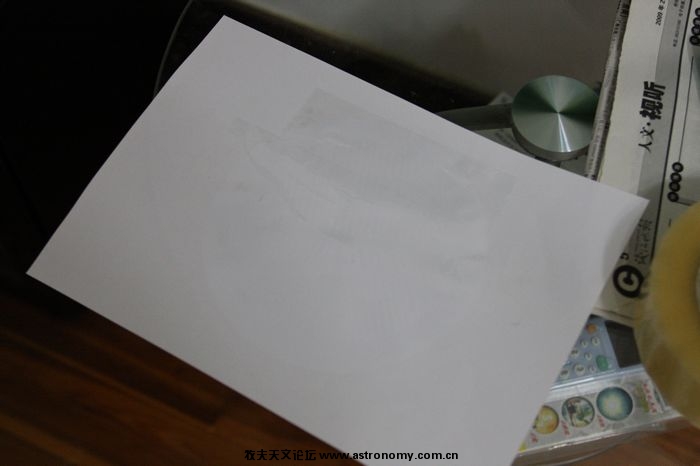

4.背面也粘上，我的做法是和正面垂直覆盖，当然上面两步也可以自己视情况多粘几层

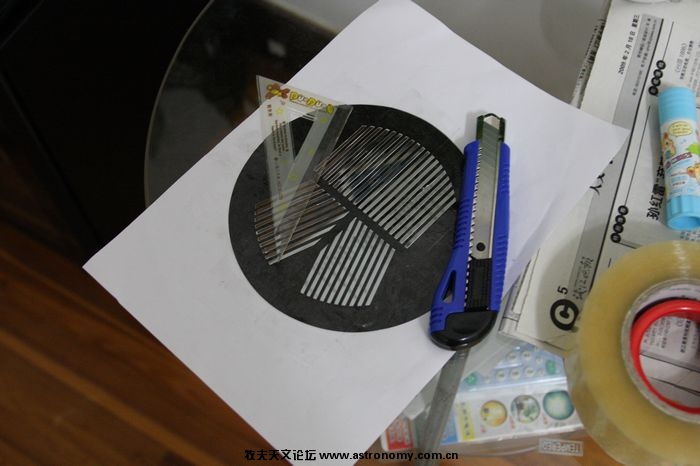

5.用美工刀和直尺把长的边先拉出来，一般最多拉2次就透空了。然后短的边可以用剪刀剪断。。或者也可以用美工刀拉。

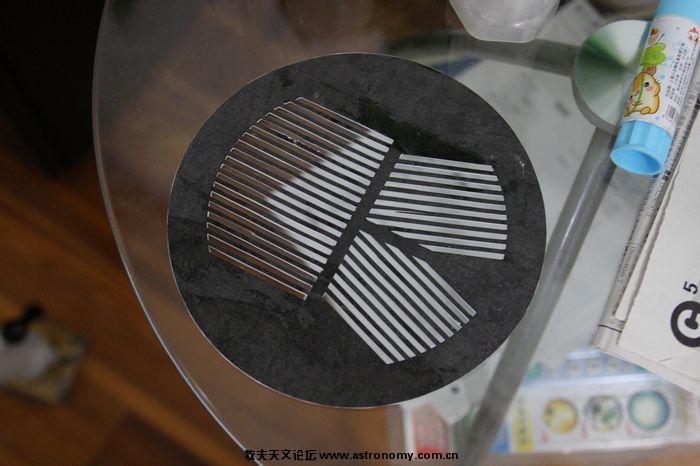

6.裁剪后的成品(也是第一个成品，有点糙） 两边可以粘两条胶带粘到主镜上使用，一般主镜比较光滑，不太会粘胶。使用后可以直接把胶条粘到对焦板上，方便下次直接使用。因为对焦板上两边都贴有胶带，不会粘死在对焦板上。这样一个平板的结构非常容易携带。。



ps:这样的做法看上去可能觉得悬，不过依我做好的成品看，完全可以直接使用了。。中间的横条由于贴了透明胶带韧度非常好，可以说完全不用担心会断。细节上面也可以拿一张纸板中间取个比对焦板中间横条面积大的孔粘合到这张对焦板上。。这样就可以有相当的硬度。当然，也可以尝试下把模型直接粘到纸板上再贴上胶布裁，不过个人觉得纸板硬度虽大，但是纸板密度一般都比较稀松，虽然粘胶条，但也容易在里面形成断裂。。另外纸板比较厚，裁剪时费的功夫自然比较大点。





优点：
1.成本极低，材料也都是平时常见到的东西。
2.制作难度大大降低，另外由于两边都贴上了胶条，整个韧度非常好，基本上不用担心中途横条会断裂而前功尽弃，整个制作过程游刃有余。
3.由于有相当的韧度，正常使用的话，个人觉得基本上不会发生断裂，完全可以满足长期使用的需要。。当然不小心被什么东西挂住而拉断就另计了。。。
4.真的很容易做，现在你也可以轻松做一个鱼骨对焦板了。。

如果黑纸打出来再塑封一下，会不会好？反正用来对焦，不是用来拍摄……

我用类似的方法做过，是打印在一张比较韧的牛皮纸上面的，使用却是没问题，但制作过程我没有感觉到轻松，用壁纸刀一刀一刀划那些小细条纹不是件轻松的事情。

哈哈，我以前也这么搞过，刻起来确实费劲，而且我是只用了一张纸，还是老婆帮我刻的。

这个方法不错，以后我也试试。

我的两个鱼骨板都是纸刻的，不过还没你这么“复杂”：
就是用普通A4纸打印后，另找张厚纸（废画册、废贺卡、废请柬）用夹子夹上，裁纸刀+直尺，20分钟左右完工。
使用完全正常，用完夹书里，很难坏的。万一哪次弄坏了，20分钟再弄个。

这鱼骨板是干吗用的？怎么用啊

6# joey0513
新手，和楼上同样的问题

用在牛反上是否可以？？？？？？？？？？？？？？？？？？？嘿嘿。。

这鱼骨板是干吗用的？怎么用啊
joey0513 发表于 2009-12-14 13:06


登录/注册后可看大图

用法可参看这个贴子http://bootes.lamost.org/bbs/viewthread.php?tid=116971&highlight=%E9%B1%BC%E9%AA%A8%E5%AF%B9%E7%84%A6%E6%9D%BF

用在牛反上是否可以？？？？？？？？？？？？？？？？？？？嘿嘿。。
zwzhai 发表于 2009-12-15 20:09


登录/注册后可看大图

也可以用在牛反上，不过中间会出现三个星点。。

鱼骨对焦板模板生成网站：http://astrojargon.net/MaskGenerator.aspx生成的SVG图片可以用VISIO等绘图软件打开

不错的，。。
