成功用HEQ5PRO追踪ISS(不仅是GOTO)

[复制链接]
cygnushan 发表于 2010-3-7 11:43 | 显示全部楼层 来自： 中国–湖北–武汉–硚口区 电信
到20楼咯~期待公布答案~
回复 顶~ 砸~

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| JoshuaShaw 发表于 2010-3-7 11:52 | 显示全部楼层 来自： 中国–北京–北京 联通
本帖最后由 JoshuaShaw 于 2010-3-7 21:45 编辑

下面给出思路


登录/注册后可看大图



步骤如下：
1. 安装软件，顺序如下：
a.ASCOM -> b.EQASCOM -> c.EQMODLX -> d.HW Virtual Serial Port -> e.Satellite Tracker


2. 执行EQMODLX，建立一个虚拟LX900GPS，这个虚拟支架系统将通过127.0.0.1这个本机IP和999这个
端口接收相关软件发送的命令，从而让实际物理赤道仪指向需要的位置。同时，在建立这个虚拟LX900GPS
系统时，需要极完美的将物理赤道仪进行校准。

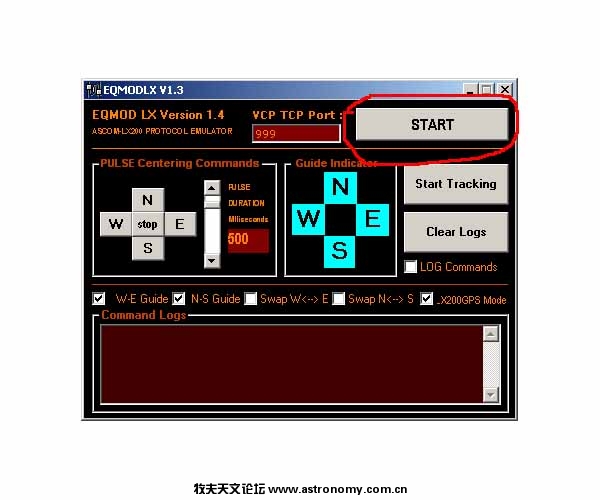

在窗口中，按START，然后开始连接赤道仪，当下面校准赤道仪的过程全部完成后，注意Command Logs里面
出现的Ip地址和端口地址。默认应该是127.0.0.1和999。后面的Satellite Tracker将通过一个虚拟串口和这个
地址进行通讯，从而控制赤道仪跟踪人卫。

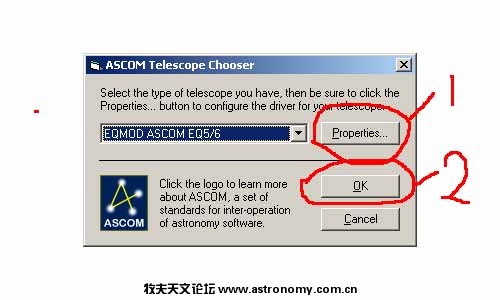

选择“属性”（下图中的1），进行设置
设置完成后选择OK（下图中的2）

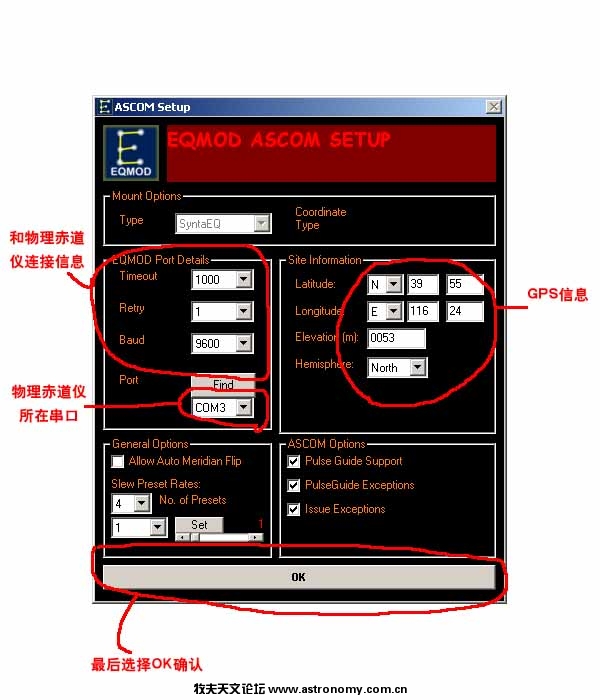

具体的设置，不赘述了。

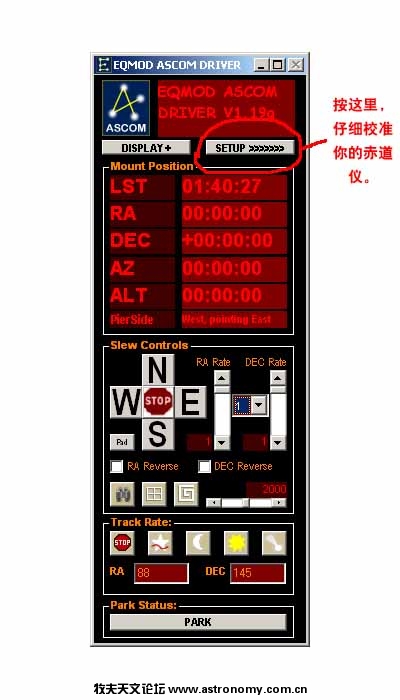

完成后，会出现两个窗口

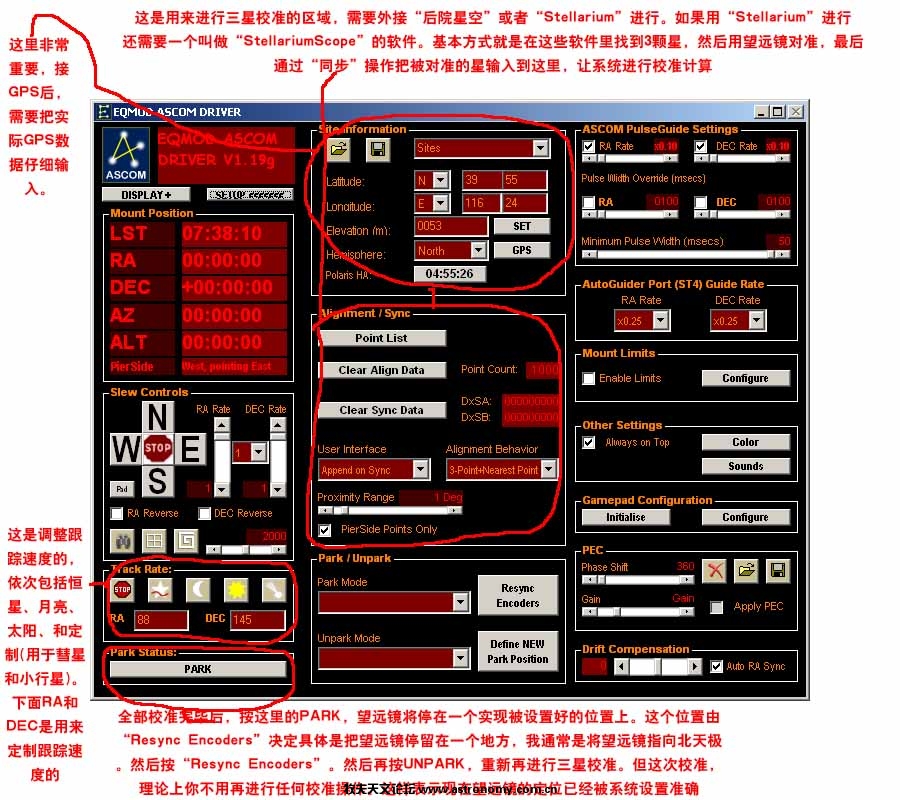

在下面这个窗口中，用极轴
工具和3星校准工具，仔细
校准你的极轴和赤道仪定位
同时要设置赤道仪的GPS信
息。

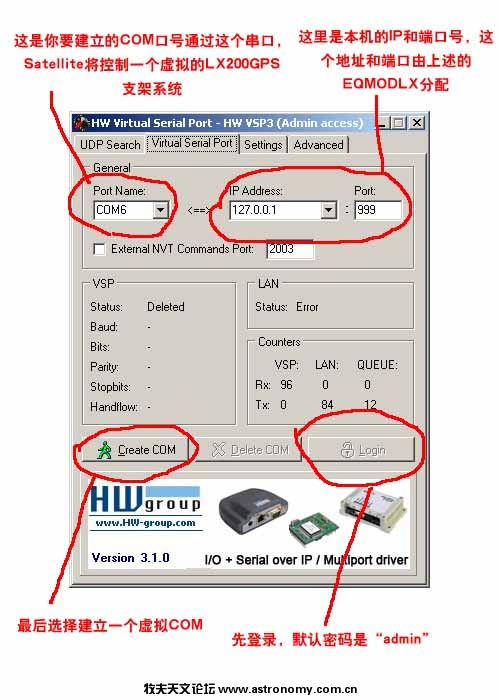

3. 通过HW建立一个虚拟端口，绑定刚才所说的EQMODLX开放的127.0.0.1:999这个TCP地址。


4. 最后，让Satellite Tracker通过COM6，就是上述HW软件里建立的这个虚拟端口，控制虚拟的LX900GPS支架系统。
由EQMODLX将对LX900GPS的协议“翻译”成HEQ5PRO，NEQ6等用SYNSCAN赤道仪听得懂的协议，最终控制物理
赤道仪对人卫进行跟踪。

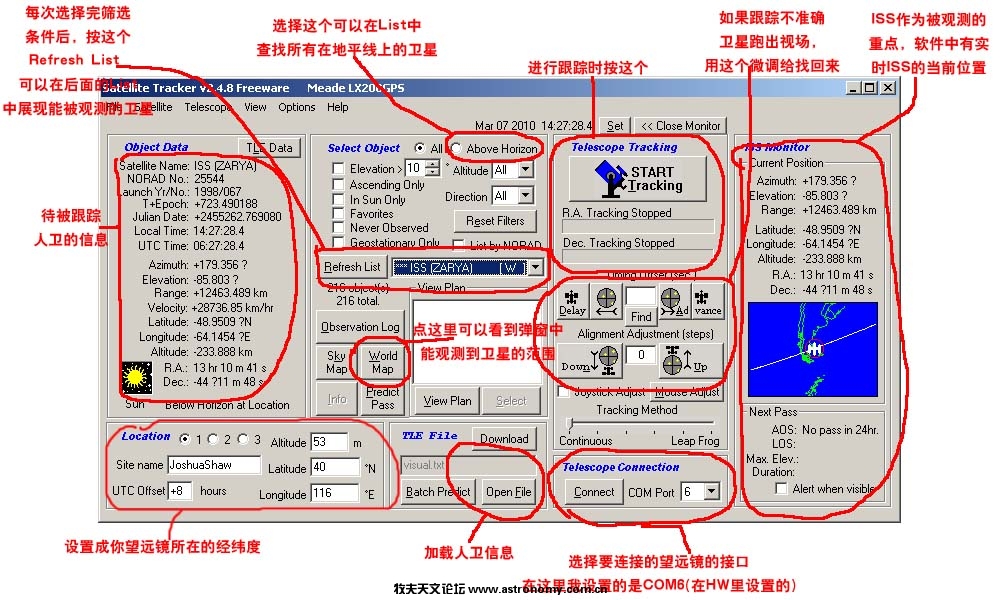

Satellite Tracker软件截图



需要的软件(备忘)：
ASCOM
http://download.ascom-standards.org/ASCOMPlatform5b.msi
EQASCOM
http://sourceforge.net/projects/eq-mod/files/EQASCOM/EQASCOM_V119g_Setup.exe/download
EQMODLX
http://sourceforge.net/projects/eq-mod/files/EQModLX/EQMODLX_V104_Setup.exe/download
HW Virtual Serial Port Single
http://new.hwg.cz/download/sw/version/hw-vsp3-single_3-1-0.exe
Satellite-Tracker
http://www.astronomylog.co.uk/files/satellite-tracker.zip
Driver for the Meade LX200GPS(并非必须)
http://download.ascom-standards.org/drivers/MeadeLX200GPS(5.0.0)Setup.exe
Starry Night(3星校准时需用)(并非必须)
下载地址自已找
Stellarium(3星校准时需用)(并非必须)
http://sourceforge.net/projects/stellarium/files/Stellarium-win32/0.10.4/stellarium-0.10.4-win32.exe/download
StellariumScope(3星校准时需杉)(并非必须)(让Stellarium可以和EQASCOM对接，直接控制赤道仪)
http://www.welshdragoncomputing.ca/d/dgtocc/st/Setup_StellariumScope_20100123.exe




参考链接：
http://eq-mod.sourceforge.net/lxindex.html
http://www.hw-group.com/products/hw_vsp/index_en.html
http://www.astronomylog.co.uk/2009/08/20/satellite-tracker
http://www.space-track.org/


全文完，申请加精。
回复 顶~ 砸~

使用道具 举报

bearcat 发表于 2010-3-7 12:40 | 显示全部楼层 来自： 美国–科罗拉多州–布鲁姆菲尔德–布卢姆菲尔德 Level3
还没太看明白……

嗯，熊关心这个方案的效果：
有goto和追踪的精度的测试吗？
第一时间定点的误差有多大？跟踪的动态偏差和累积偏差各有多大？
有反馈吗？有时延的考虑吗？

也就是说，这个做法能够保证多大视场的镜子的追踪？
回复 顶~ 砸~

使用道具 举报

 楼主| JoshuaShaw 发表于 2010-3-7 12:55 | 显示全部楼层 来自： 中国–北京–北京 联通
本帖最后由 JoshuaShaw 于 2010-3-7 13:01 编辑
还没太看明白……

嗯，熊关心这个方案的效果：
有goto和追踪的精度的测试吗？
第一时间定点的误差有多大？跟踪的动态偏差和累积偏差各有多大？
有反馈吗？有时延的考虑吗？

也就是说，这个做法能够保证多大视场的 ...
bearcat 发表于 2010-3-7 12:40


登录/注册后可看大图


又不是深空，要那么高的精度干吗？
Satellite Tracker上是有修正的。如果你看到人卫要出视场了，以用用鼠标进行修正。

其实想法很简单。用EQMODLX把赤道仪模拟成LX200GPS（应该是地平式的）
然后在Satellite Tracker中进行控制。

精度的保证其实包括几个方面。
1. 用飘移法把极轴能对多准，就对多准。
2. 利用3星定位，用EQASCOM对赤道仪进行准确的定位。
3. 用GPS对观测地点的位置和时间进行准确设定。

另外：新版的EQASCOM中，已经有太阳，月亮，以及CUSTOM的自定义跟踪方式。
利用CUSTOM，自定义RA和DEC上的跟踪时的速度。这在短距离跟踪彗星，小行星中
是很有用的。我尝试过在后院星空中用CUSTOM方式跟踪后发现。对于ISS来说，实际
上不同时间的RA和DEC在跟踪速度是不一样的。所以必须经常调整RA和DEC上的跟踪
速度。

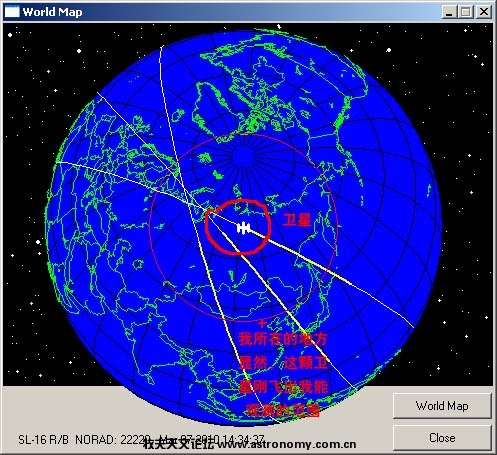

我在家里做了模拟实验，对照Satllite Tracker中的WorldMap，可以看到赤道仪的工作很正常。
另外CN上有老外表示就是这么干的。而EQMODLX的模块编写目的，可能就是为了派这个用途。
否则好端端的，把赤道仪模拟成LX200GPS地平式的有什么好处？根据EQMODLX的文档表示
看不出这个模块还有其它什么用处。
回复 顶~ 砸~

使用道具 举报

goodman 发表于 2010-3-7 17:02 | 显示全部楼层 来自： 中国–江西–南昌 电信
强烈关注该研究项目。
回复 顶~ 砸~

使用道具 举报

stamps365 发表于 2010-3-7 19:01 | 显示全部楼层 来自： 中国–广西–南宁 电信
楼主好强大
回复 顶~ 砸~

使用道具 举报

wuleyun601 发表于 2010-3-7 20:45 | 显示全部楼层 来自： 中国–山东–青岛 联通
果然很强大 顶
回复 顶~ 砸~

使用道具 举报

皮侠客 发表于 2010-3-7 22:21 | 显示全部楼层 来自： 中国–辽宁–沈阳 电信/沈阳广电电信合作宽带
坚决支持这样的贴子，如果能跟踪，ISS的拍摄会有很大突破的！
回复 顶~ 砸~

使用道具 举报

szkmf 发表于 2010-3-7 22:53 | 显示全部楼层 来自： 中国–山东–济宁 联通
佩服强大的楼主···
回复 顶~ 砸~

使用道具 举报

bearcat 发表于 2010-3-8 00:41 | 显示全部楼层 来自： 美国–科罗拉多州–布鲁姆菲尔德–布卢姆菲尔德 Level3
24# JoshuaShaw

熊用过LX200，记得是叉式赤道仪的啊，难道记错了……
为什么是地平式而且为什么需要是地平式的呢？

赤道式的问题在于高赤纬的跟踪速度，地平式的问题在于天顶附近的跟踪速度。而且由于速度的不断变化，很难控制精度。
其实，如果能够再进一步，改变“极轴”的方向，让“赤道”位置和卫星的轨迹基本重合，跟踪的精度大概就可以上去了。

这个方案中是假设赤道仪的机械校准是准确的吗？
其实理论上这个不是必须的。只要知道极轴的具体方向和望远镜的当前指向，原则上就已经可以指哪儿打哪儿了。
如果能把这一点解放出来，那就完美了。
不知道各种软件的三星定位的宽容度有多大？如果把极轴故意跑偏，可以定位成功吗？

熊是外行，随便说说，如有错误，敬请拍砖。
回复 顶~ 砸~

使用道具 举报

 楼主| JoshuaShaw 发表于 2010-3-8 00:48 | 显示全部楼层 来自： 中国–北京–北京 联通
24# JoshuaShaw

熊用过LX200，记得是叉式赤道仪的啊，难道记错了……
为什么是地平式而且为什么需要是地平式的呢？

赤道式的问题在于高赤纬的跟踪速度，地平式的问题在于天顶附近的跟踪速度。而且由于速度的不断 ...
bearcat 发表于 2010-3-8 00:41


登录/注册后可看大图


别的问题不晓得。但是LX200GPS是地平式的，后面有GPS三个字母。
回复 顶~ 砸~

使用道具 举报

bearcat 发表于 2010-3-8 00:58 | 显示全部楼层 来自： 美国–科罗拉多州–布鲁姆菲尔德–布卢姆菲尔德 Level3
别的问题不晓得。但是LX200GPS是地平式的，后面有GPS三个字母。
JoshuaShaw 发表于 2010-3-8 00:48


登录/注册后可看大图


哦？是这样啊……
还一直以为GPS字样就是因为赤道仪附加了GPS……
回复 顶~ 砸~

使用道具 举报

jiangjian 发表于 2010-3-8 14:08 | 显示全部楼层 来自： 中国–北京–北京 世纪恒赢
不错不错哈，虽然有些人暂时搞不懂，但却开创了先例。。。恭喜，此贴收入2010经典天文拍摄经验分享。
回复 顶~ 砸~

使用道具 举报

leafxf 发表于 2010-3-8 16:19 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
感觉设置起来很麻烦啊，非一般水平能马上做起来!!
回复 顶~ 砸~

使用道具 举报

locusta 发表于 2010-3-8 20:20 | 显示全部楼层 来自： 中国–北京–北京 中国科学院动物研究所
听起来不错，等实测报告出炉。。。
回复 顶~ 砸~

使用道具 举报

northwolfwu 发表于 2010-3-9 08:48 | 显示全部楼层 来自： LAN
看来只能是HEQ5,EQ6赤道仪可以用了，CG5能用么？
回复 顶~ 砸~

使用道具 举报

 楼主| JoshuaShaw 发表于 2010-3-9 09:39 | 显示全部楼层 来自： 中国–北京–北京–海淀区 联通
看来只能是HEQ5,EQ6赤道仪可以用了，CG5能用么？
northwolfwu 发表于 2010-3-9 08:48


登录/注册后可看大图


你只要能用上EQASCOM，应该就可以。
另外：昨天发现装EQMODLX需要一个在系统中安装，注册一个ocx组件。
如果你的操作系统中没有，可能就要用regsvc32.exe注册一下。当然还
要找一下这个ocx组件。不过网上都有下载的。

这个组件应该是VB程序中的一部分，可以理解成一个静态库。
还有一个办法，就是安装一个VB开么环境，安装的时候，会直接
注册该组件。
回复 顶~ 砸~

使用道具 举报

发现车仔 发表于 2010-3-9 14:12 | 显示全部楼层 来自： 中国–广东–广州–天河区 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

wenjha 发表于 2010-3-9 17:26 | 显示全部楼层 来自： 中国–北京–北京 方正宽带
够复杂 呵呵
回复 顶~ 砸~

使用道具 举报

新疆高兴 发表于 2010-5-16 02:16 | 显示全部楼层 来自： 中国–新疆–乌鲁木齐 电信
这才是好贴，顶起来，楼主多研究，EQMOD是好东西，现在EQ6用户也很多。
