99年首次制作80双筒镜

  [复制链接]
cgk2011 发表于 2011-1-5 15:18 | 显示全部楼层 |阅读模式 来自: 中国–河北–廊坊–大城县 联通

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?加入牧夫(请注明天文爱好者,否则无法通过审核,请勿使用gmail/outlook/aol/icloud邮箱注册)

×
99年在任丘天狼器材经销部买过两块80分离镜和镜筒,回家车出转接环,接上双瞳显微镜的正像部分和目镜,两块外方内圆中空铝块,很重的,镜筒插到里面,做成了第一台中等口径双筒望远镜,首次试用,就可以看见8公里外河堤上的行人。后来由于给正像部分内部喷漆,棱镜光路偏差了,至今没能调整好。还躺在我的木盒子里呢。下一步打算买正规品牌小双筒镜,去掉物镜,接到上面去。再配广角目镜。找时间拍下照片给各位同好品评。
请各位高手指点。
Lian 发表于 2011-1-5 15:29 | 显示全部楼层 来自: 中国–河南–郑州 联通
光路偏差的那块正像棱镜,出不出?
回复 顶~ 砸~

使用道具 举报

 楼主| cgk2011 发表于 2011-1-5 15:57 | 显示全部楼层 来自: 中国–河北–廊坊–大城县 联通
是双筒显微镜的正像棱镜组,四块三角玻璃砖,不知其中光路是否平行,不过用起来蛮不错,有调整螺丝,只是我自己调不好。你想要就转给你得了。我是外行,看着给个价就行,别让我掏邮费。哈哈
回复 顶~ 砸~

使用道具 举报

wlbx 发表于 2011-1-5 21:18 | 显示全部楼层 来自: 中国–广西–柳州 电信
99年的80……好厉害。那时应该很贵吧,相对那时的收入来说。
回复 顶~ 砸~

使用道具 举报

 楼主| cgk2011 发表于 2011-1-6 00:25 | 显示全部楼层 来自: 中国–河北–廊坊–大城县 联通
镜片组加铝合金筒大概300多吧,按当时是不少钱的。
回复 顶~ 砸~

使用道具 举报

errai 发表于 2011-1-8 20:47 | 显示全部楼层 来自: 中国–浙江–宁波–余姚市 电信
LZ算先驱啊...................
回复 顶~ 砸~

使用道具 举报

stream80 发表于 2011-1-10 08:09 | 显示全部楼层 来自: 韩国 KT电信
我看了楼主的另一个帖子,http://www.astronomy.com.cn/bbs/thread-157347-1-1.html
体视显微镜的转向部分很好啊,又方便调瞳距。双筒的转向也是一样的棱镜吧,用起来更不方便。
回复 顶~ 砸~

使用道具 举报

 楼主| cgk2011 发表于 2011-1-10 17:57 | 显示全部楼层 来自: 中国–河北–廊坊–大城县 联通
说实话我是真不想用这个显微镜的正像了,买个600元左右的双眼独立调焦军用镜,去掉物镜,接到双筒上,我要的是正规镜子的平行光轴,另外双筒也要设计成一个筒固定,另一个筒上下、左右能调节的样式,这样应该就完美了。
花600买回成品,然后拆开,哈 各位不要笑话我,折腾呗
回复 顶~ 砸~

使用道具 举报

stream80 发表于 2011-1-10 18:41 | 显示全部楼层 来自: 韩国 KT电信



    楼主这样用双筒望远镜改,瞳距就不好调了。可以参考工作人员的帖子http://www.astronomy.com.cn/bbs/thread-157392-1-1.html
那些大口径的望远镜,都采用类似的结构调节瞳距,很方便。楼主的心结就是调同轴的问题,这是不容易,哪位同好有经验,或者资料分享一下。

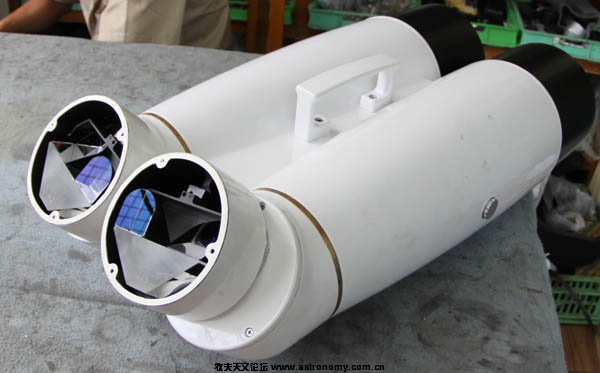

借用一张图片,原帖实在找不到

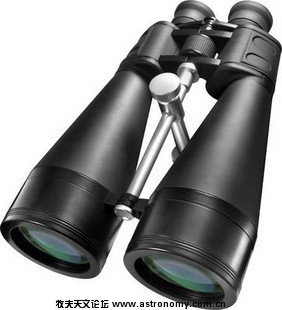

借用一张图片,原帖实在找不到
回复 顶~ 砸~

使用道具 举报

天蓝时节 发表于 2011-1-10 20:34 | 显示全部楼层 来自: 中国–天津–天津 电信/电信/IDC机房
看到这张图,我的口水不自觉的就留下来了
回复 顶~ 砸~

使用道具 举报

 楼主| cgk2011 发表于 2011-1-10 23:48 | 显示全部楼层 来自: 中国–河北–廊坊–大城县 联通
要想双筒里的同一目标像重合而使眼睛观察时很舒适,应该双光轴上下左右平行才是,那么,只能使用一个镜筒固定,另一个进行调节的方法。固定好一个,只调节另外一个镜筒相对于固定镜筒的角度,应该能实现。所以只能买左右分别调焦的小双筒。这样也方便调节瞳距了。中央调焦的小双筒绝对不行。小行星同好,你看是这样吗
回复 顶~ 砸~

使用道具 举报

 楼主| cgk2011 发表于 2011-1-10 23:52 | 显示全部楼层 来自: 中国–河北–廊坊–大城县 联通
哈 漏下最重要的一句:买来的独立调焦的小双筒,应该去掉中间连接轴和四个支架臂。最干脆的办法就是锯掉它。有点糟践东西了是吗?
回复 顶~ 砸~

使用道具 举报

stream80 发表于 2011-1-11 08:11 | 显示全部楼层 来自: 韩国 KT电信
‘小行星同好’,我看了前面,就我是小行星级别,呵呵
请问楼主,换成望远镜部分后,瞳距是想固定还是可调?可调的话怎么调?转动整个镜筒?
如果是你说的,想让一个镜筒能上下左右调整,现在的这个一样可以做到。在镜筒与正像部分连接处,可以做你想调整望远镜正像部分一样的机构。
一般的大双筒调整瞳距和小双筒都是靠中间的轴,只不过大双筒的轴长一些。
回复 顶~ 砸~

使用道具 举报

 楼主| cgk2011 发表于 2011-1-11 14:29 | 显示全部楼层 来自: 中国–河北–廊坊–大城县 联通
呵呵,估计是我没说明白,是这样的:主镜筒是固定的,正像部分和主镜筒之间有较长的转接口,活动的。而不是主镜筒和正像部分以及目镜三者固定在一起。
调整瞳距靠转动正像部分;调整焦距靠各自的目镜;调整光轴时,一个镜筒固定,另一个调节上下、左右,直到目标像重合,眼睛感觉舒适为止,最后螺丝或者镜箍加以固定。
回复 顶~ 砸~

使用道具 举报

stream80 发表于 2011-1-11 14:54 | 显示全部楼层 来自: 韩国 KT电信
回复 14# cgk2011


    明白了,你这段话让我想问,原来的望远镜怎么调焦?这个之前忽略了。
你的做法无非就是把正像系统换成没有问题的,不过改动的话总会有误差。
你需要新做一套能转动的系统,其实和原来的这个是一个道理。
回复 顶~ 砸~

使用道具 举报

 楼主| cgk2011 发表于 2011-1-11 17:59 | 显示全部楼层 来自: 中国–河北–廊坊–大城县 联通
原来的目镜和目镜筒都车出螺纹,拧进去的,哈哈
回复 顶~ 砸~

使用道具 举报

轩辕TTT 发表于 2011-1-13 20:26 | 显示全部楼层 来自: 中国–四川–雅安 联通
吾爱
好肚肚
回复 顶~ 砸~

使用道具 举报

guxiaodi422 发表于 2011-1-14 14:15 | 显示全部楼层 来自: 中国–广西–南宁 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报
