80500瘦身--暨80500的第五次大改造

[复制链接]
马铃鼠 发表于 2011-1-31 22:43 | 显示全部楼层 |阅读模式 来自： 中国–河北 中移铁通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×

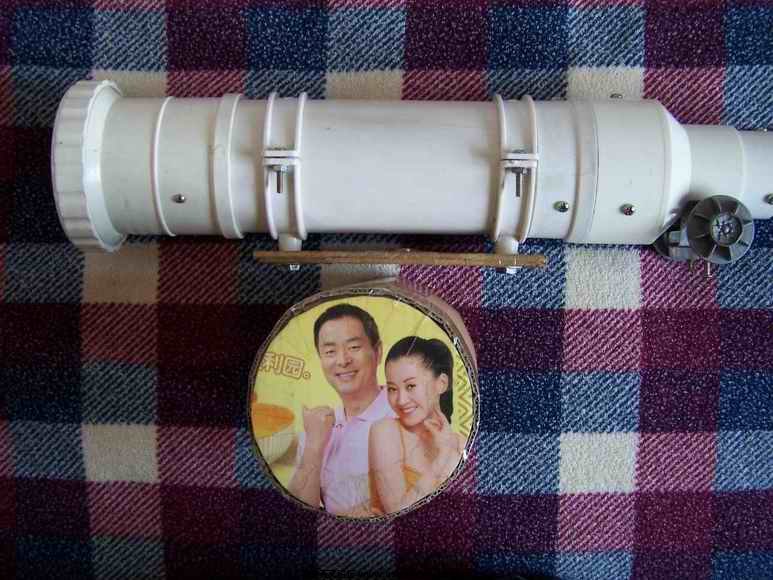

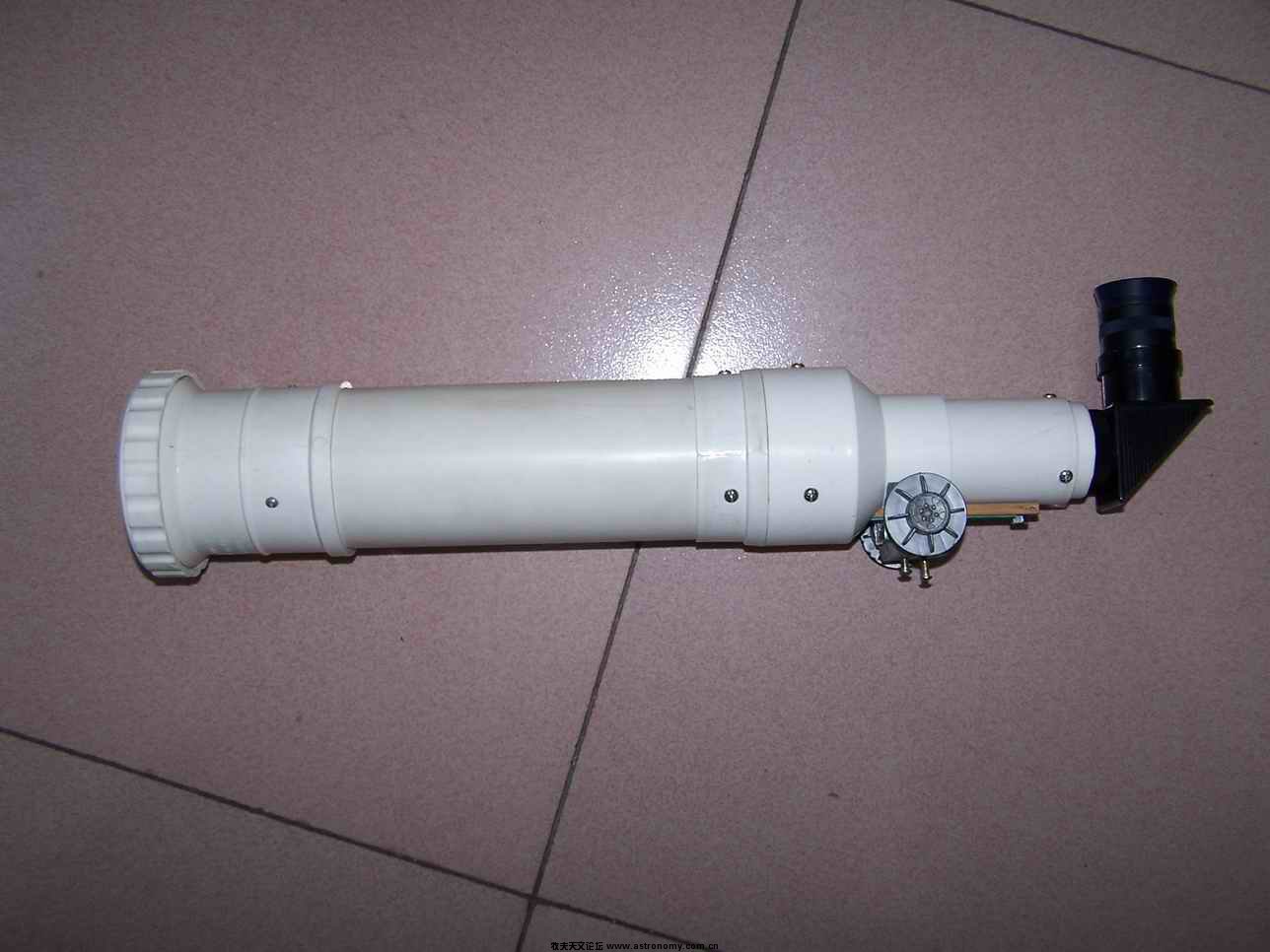

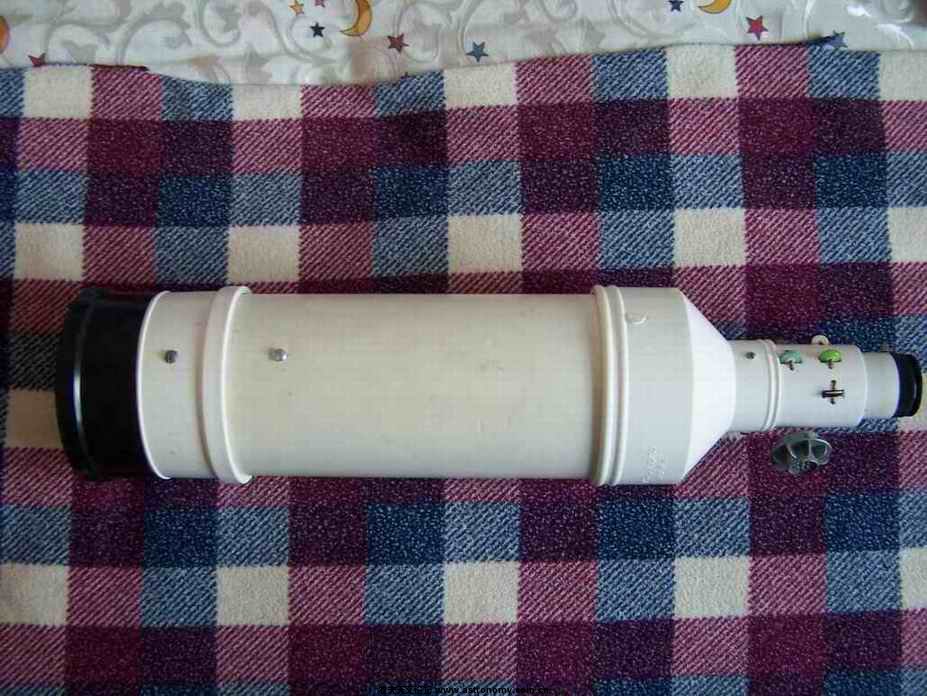

80500是我自制的第一台有实际观测价值的镜子，我认为好镜子是改出来的，一次次的用然后改才能出好镜，这次是第五次修改，算是重做了，因为换了镜筒，从110的PVC改为75的，算是瘦身了，轻便了，但口径也从80牺牲为75，算了一下，牺牲不大，没准还在色差上控制得更好（本来就不大）。

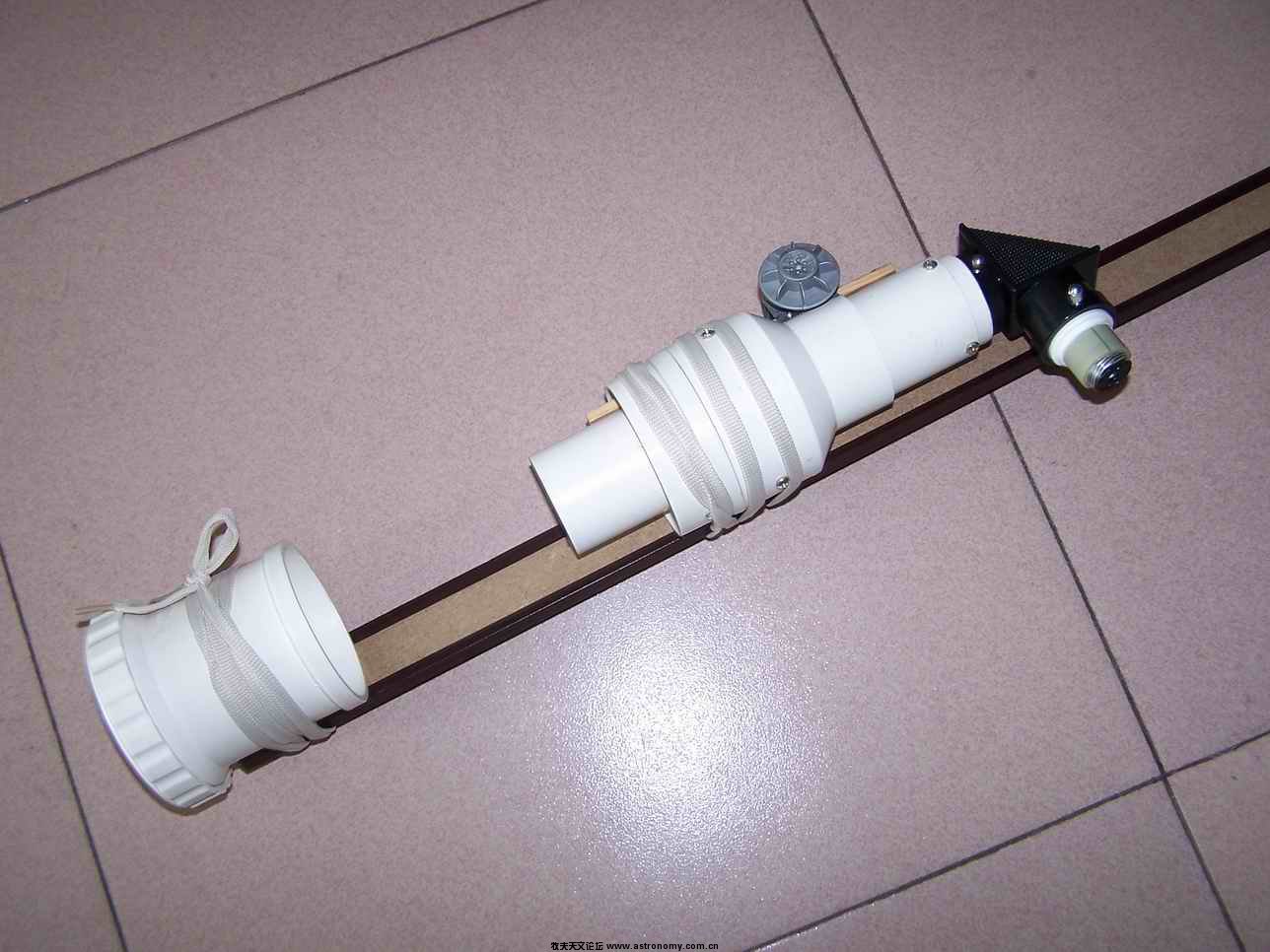

下面见图，过程在图片名处

口径：80.00毫米，焦距：500.00毫米，倍率：50.0，视场：110.0，各项性能：
★放大倍率：50.0，出瞳直径1.6毫米。
★视场：110.0M/1000M，329.7Ft/1000Yds，6.3度。
★可见度系数：4000.0，黄昏系数63.2。
★相对亮度：2.6
★目视贯穿星等：11.52等
★理论分辨率：1.750角秒，这相当于可以看出1000米外相距0.848厘米的两个物体。
★光力：0.160
★理想放大倍数：11.0 至53.3 倍之间, 对应目镜焦距在 45.5 至 9.4 毫米之间，对应出瞳直径在 7.3毫米至 1.5毫米之间。最大不可超过160.0 倍。

口径：75.00毫米，焦距：500.00毫米，倍率：50.0，视场：110.0，各项性能：
★放大倍率：50.0，出瞳直径1.5毫米。
★视场：110.0M/1000M，329.7Ft/1000Yds，6.3度。
★可见度系数：3750.0，黄昏系数61.2。
★相对亮度：2.2
★目视贯穿星等：11.38等
★理论分辨率：1.867角秒，这相当于可以看出1000米外相距0.905厘米的两个物体。
★光力：0.150
★理想放大倍数：10.0 至50.0 倍之间, 对应目镜焦距在 50.0 至 10.0 毫米之间，对应出瞳直径在 7.5毫米至 1.5毫米之间。最大不可超过150.0 倍。
可见度

评分

参与人数 1牧夫币 +6 收起 理由
errai + 6 看起来蛮不错，LZ继续改造，出精品 ...

查看全部评分

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| 马铃鼠 发表于 2011-1-31 22:46 | 显示全部楼层 来自： 中国–河北 中移铁通
继续。。。。。。。。。。。。。。

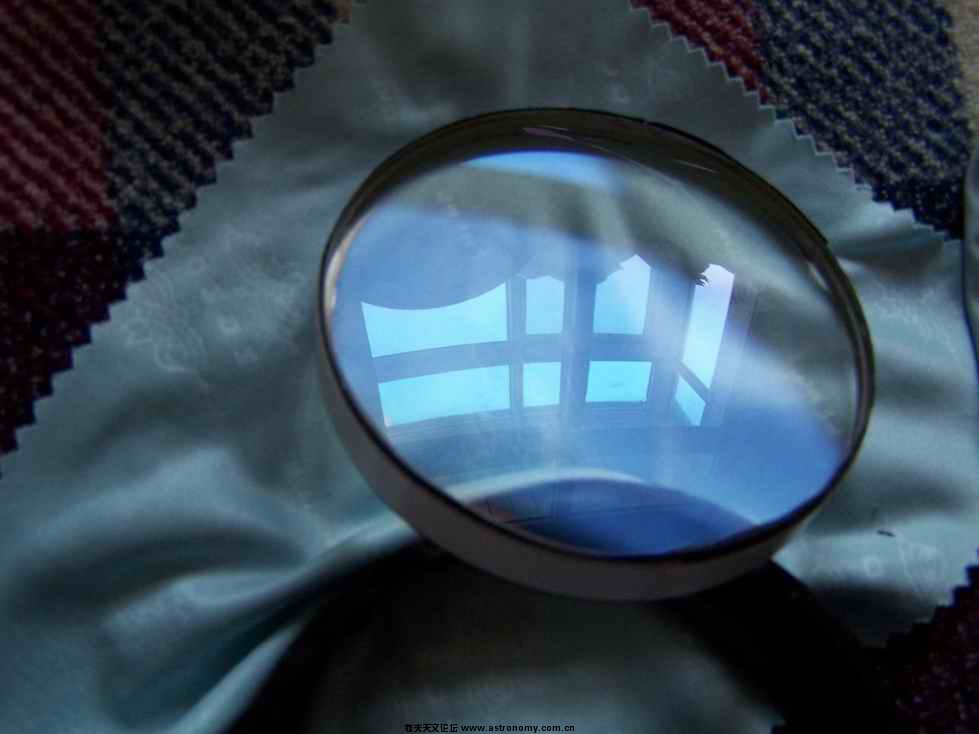

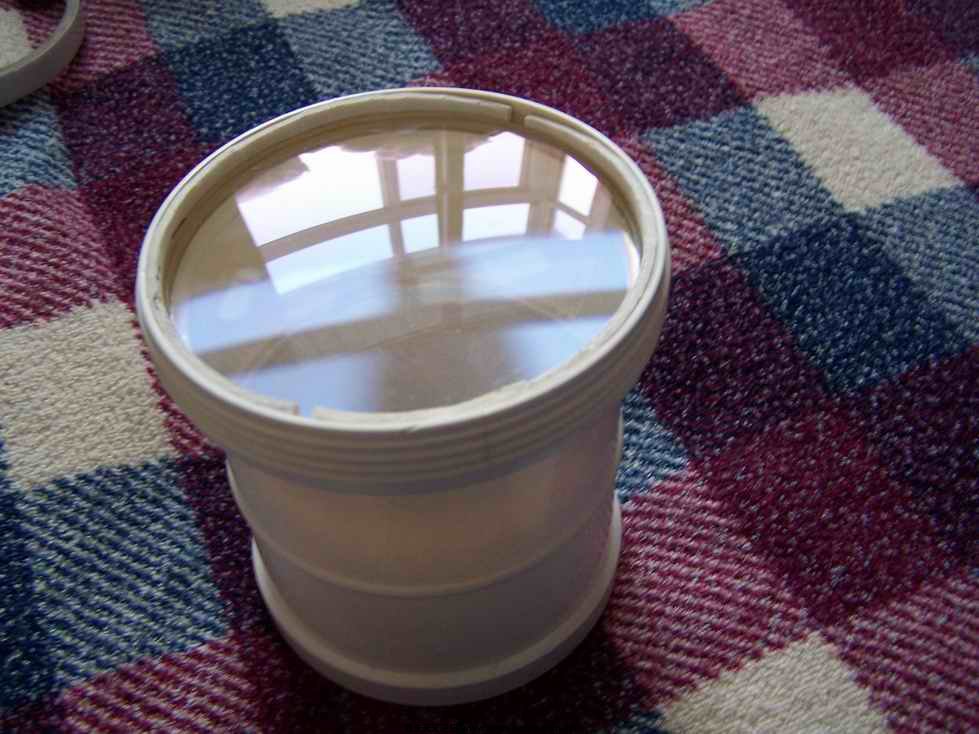

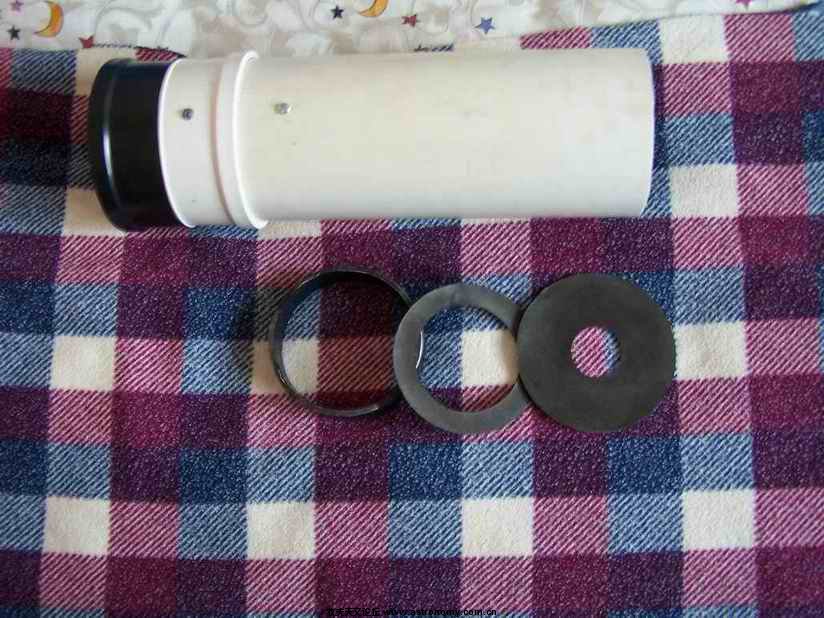

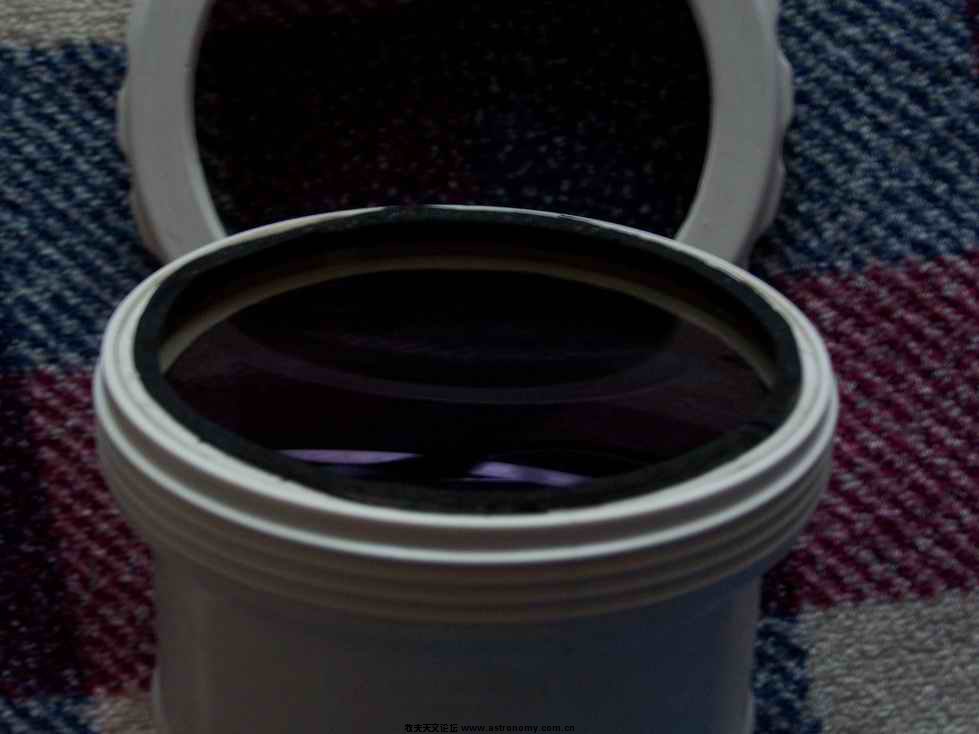

物镜安装。
回复 顶~ 砸~

使用道具 举报

 楼主| 马铃鼠 发表于 2011-1-31 22:49 | 显示全部楼层 来自： 中国–河北 中移铁通

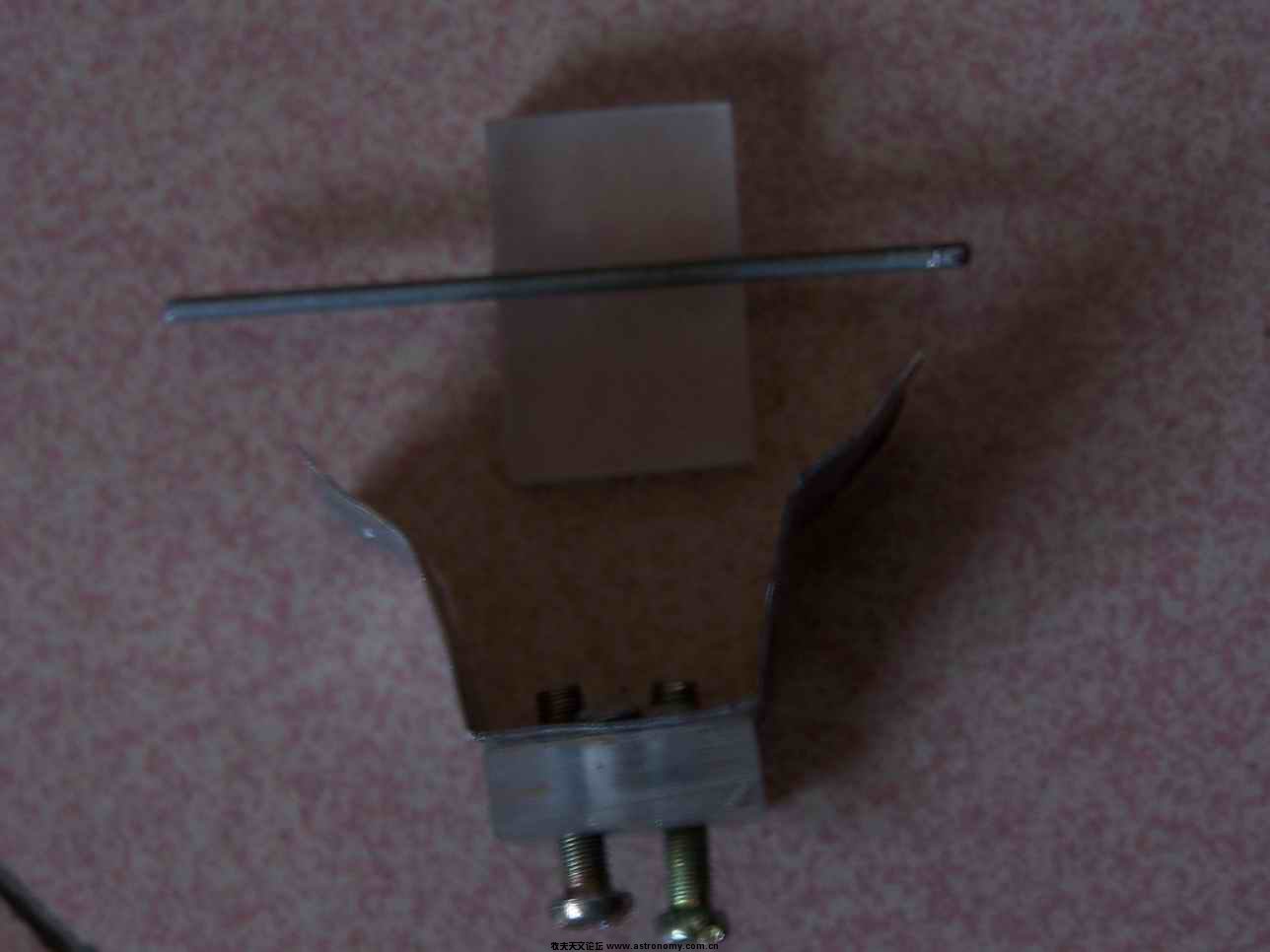

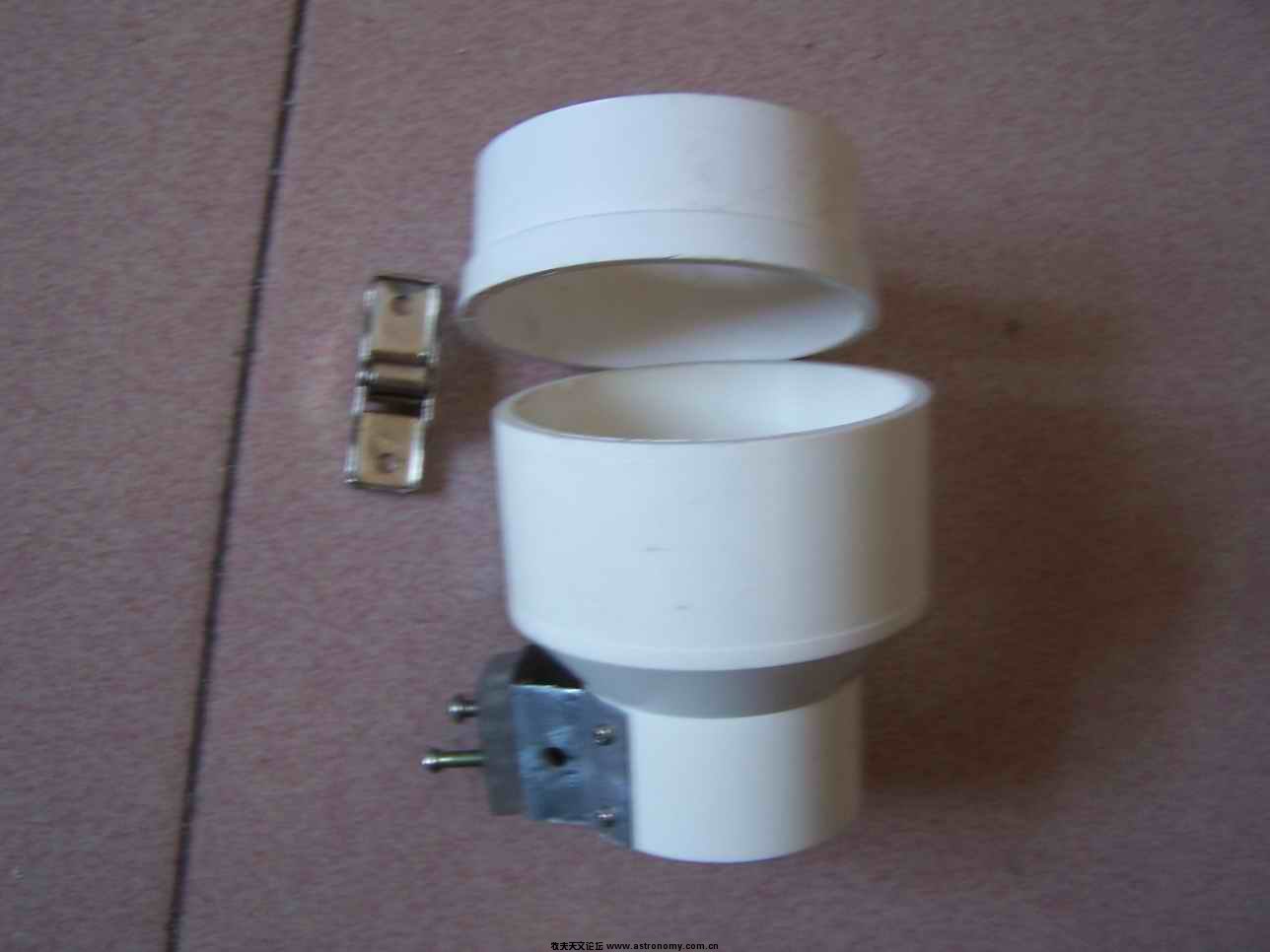

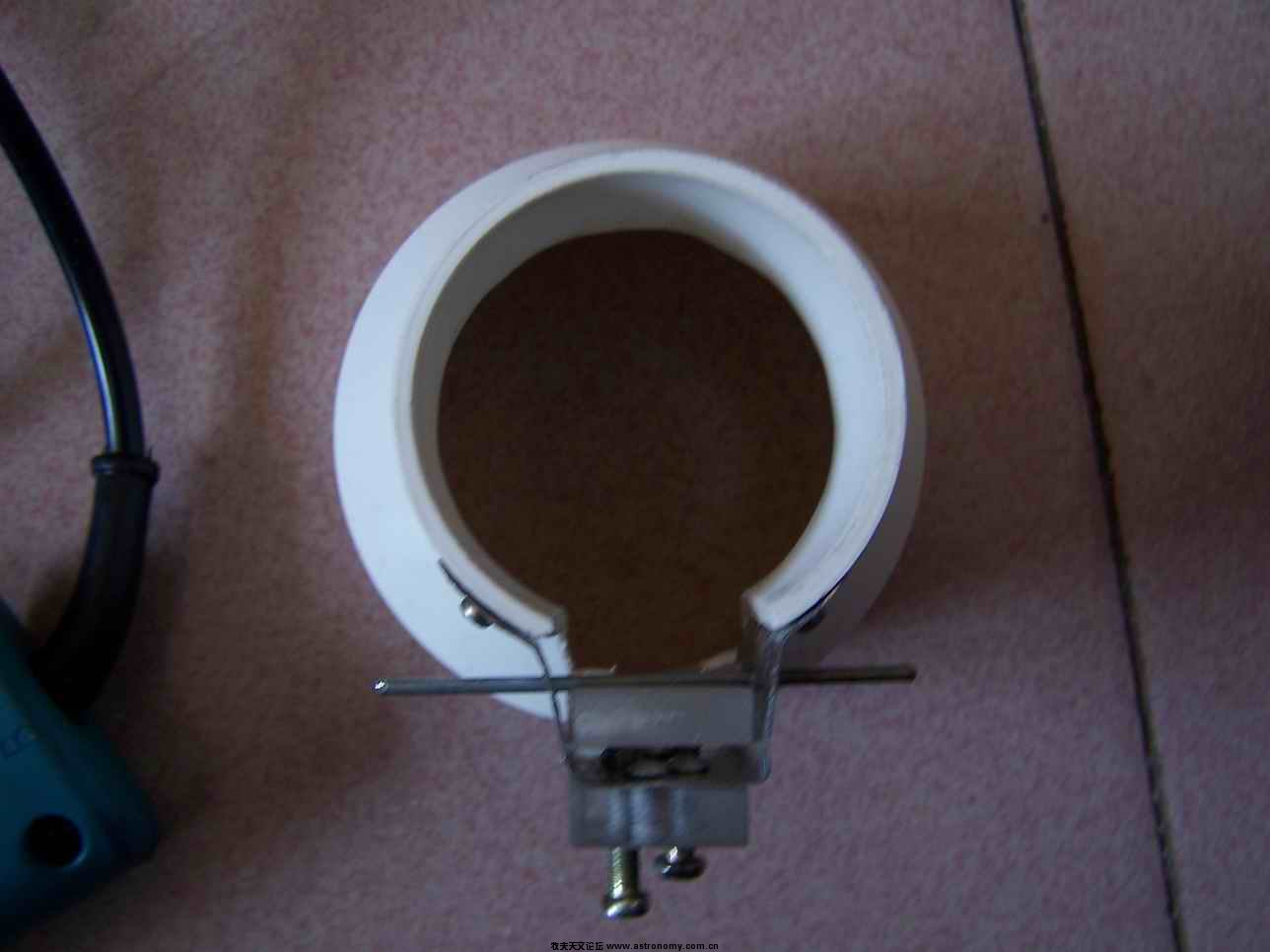

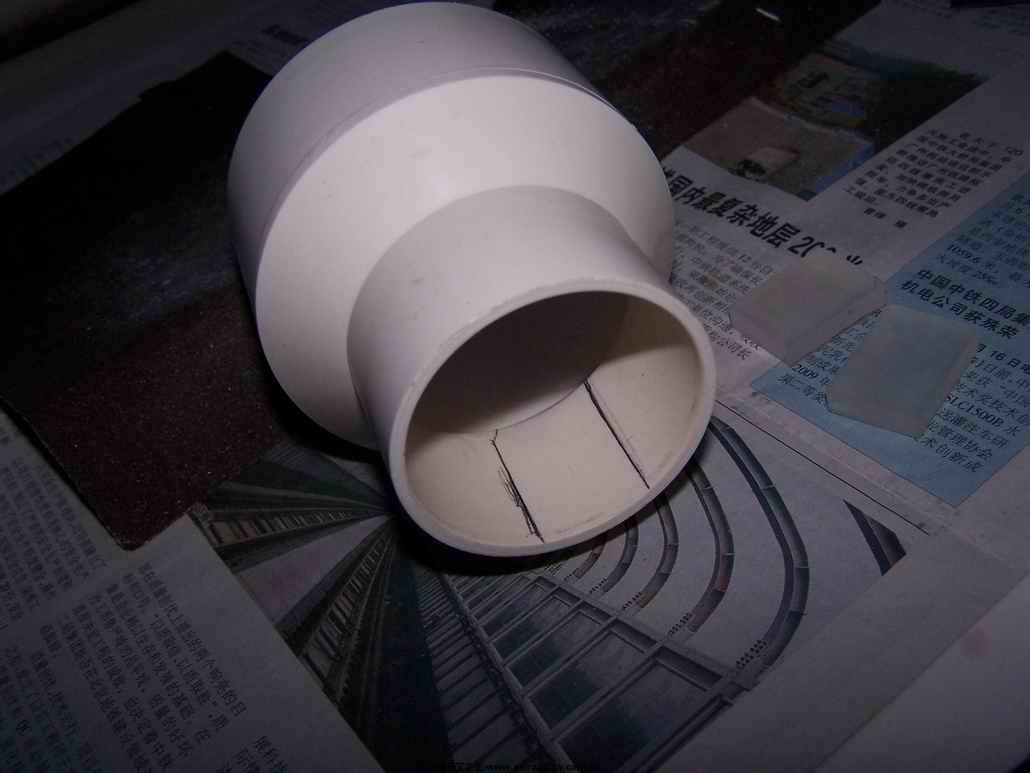

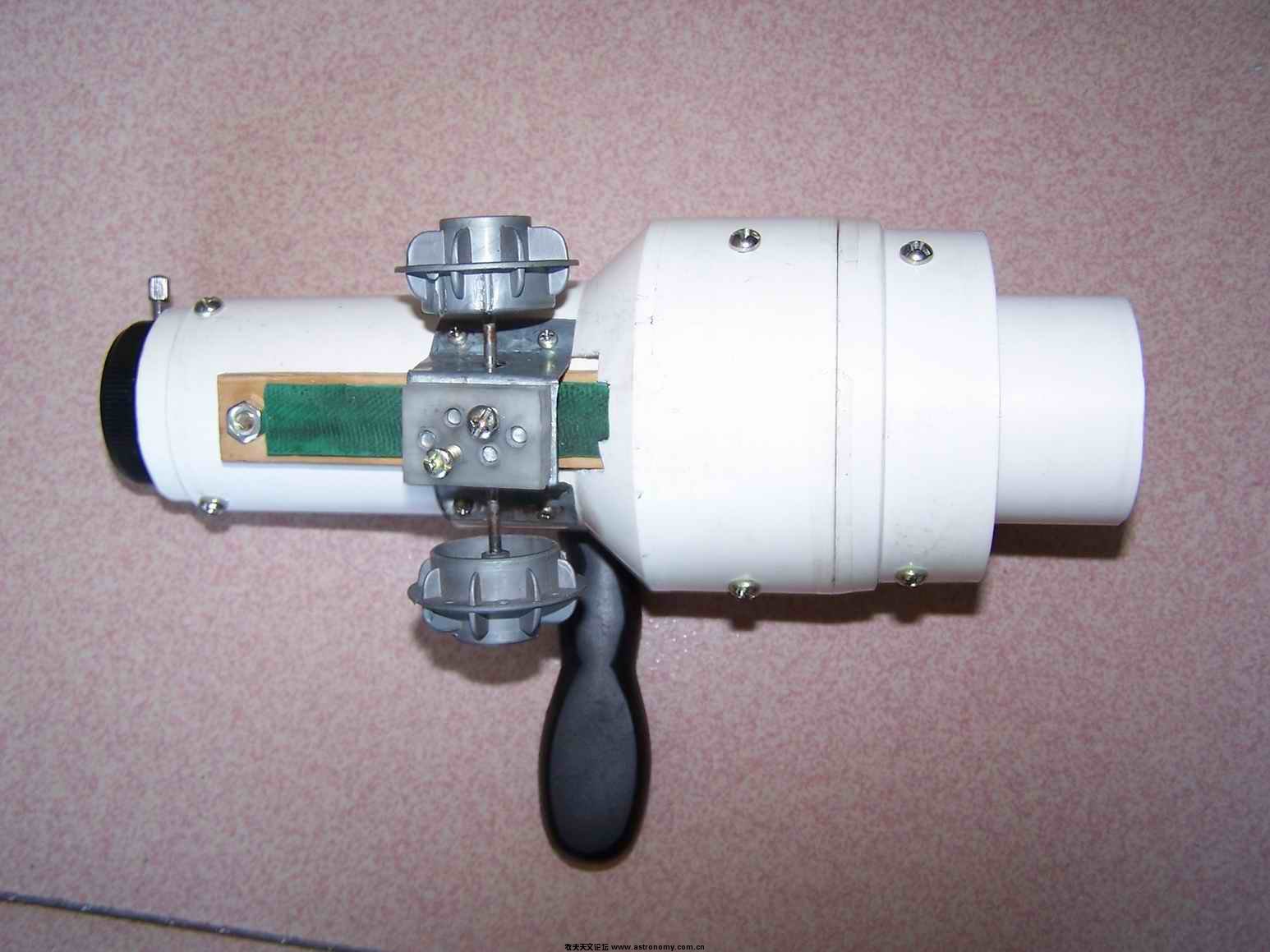

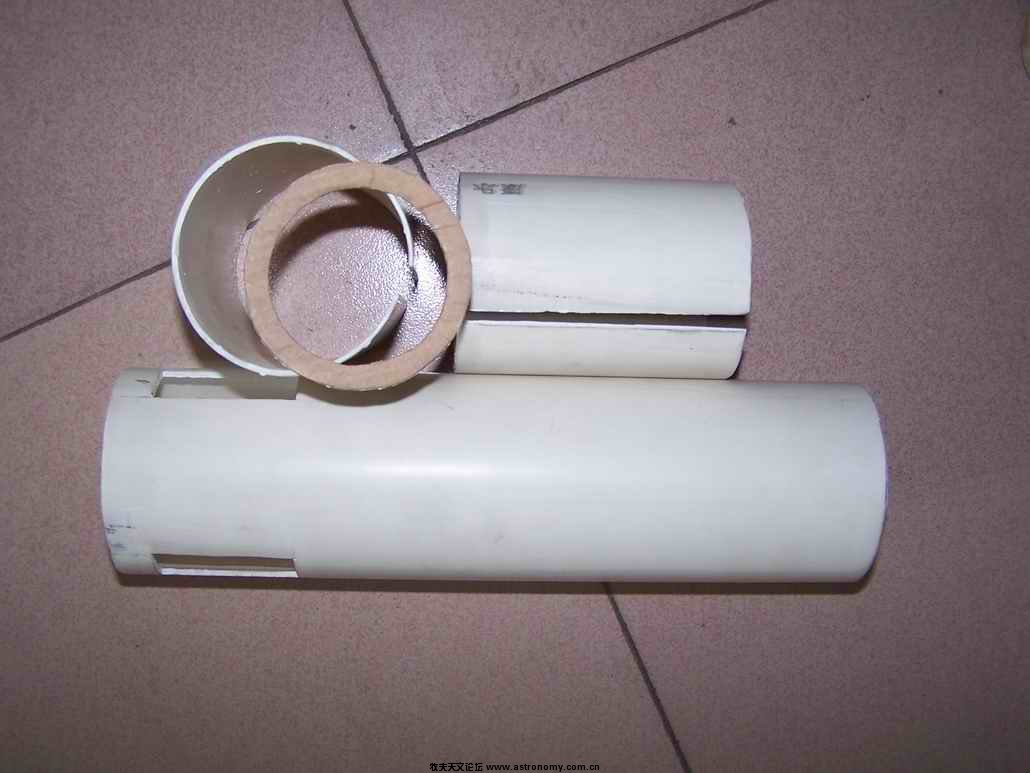

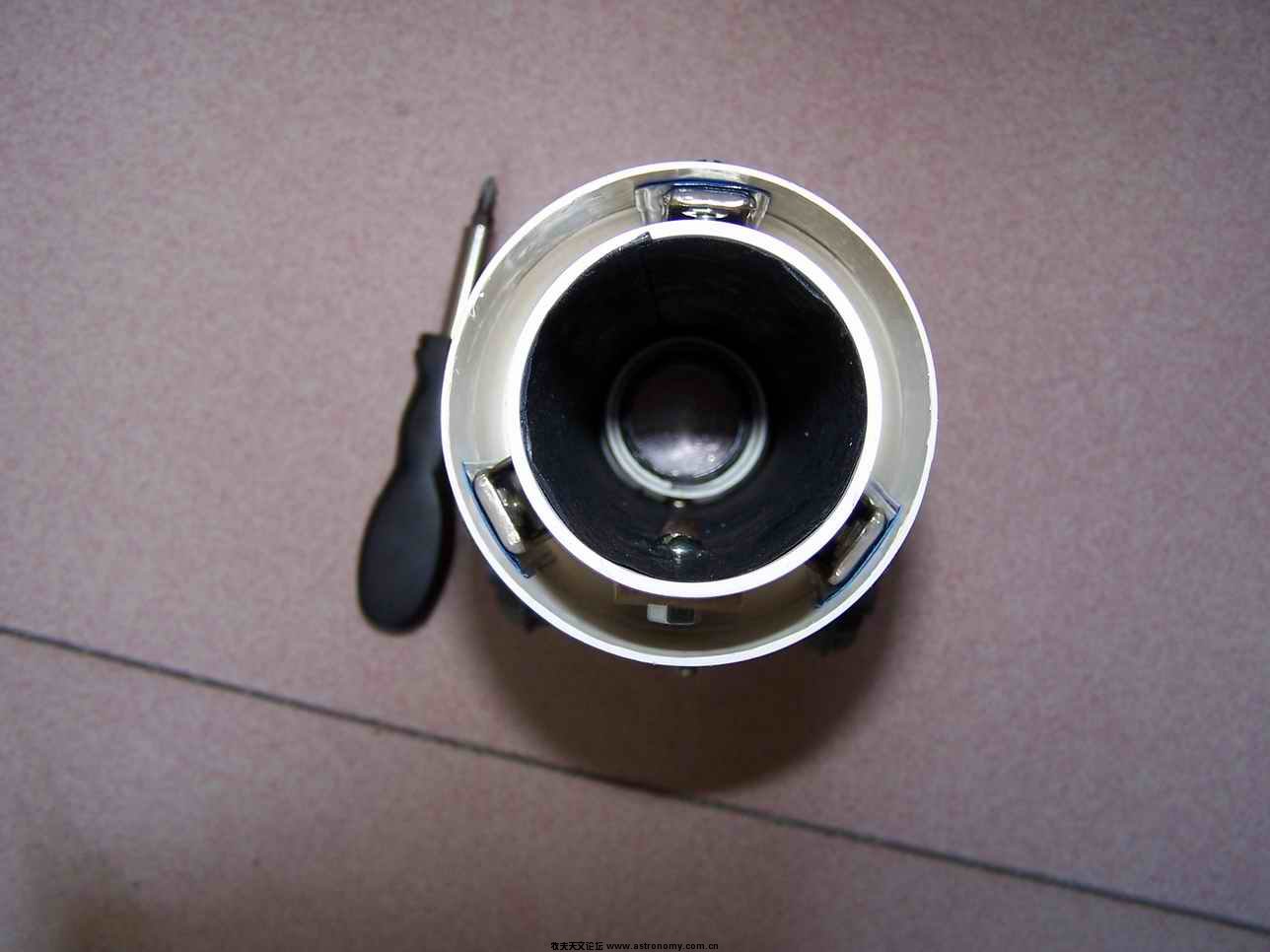

无齿调焦座制作，花了很大功夫。
回复 顶~ 砸~

使用道具 举报

 楼主| 马铃鼠 发表于 2011-1-31 22:51 | 显示全部楼层 来自： 中国–河北 中移铁通
继续。。。。。。。。。。。。。。。
回复 顶~ 砸~

使用道具 举报

 楼主| 马铃鼠 发表于 2011-1-31 22:51 | 显示全部楼层 来自： 中国–河北 中移铁通
后期处理。。。。。。。。。。。。。
回复 顶~ 砸~

使用道具 举报

 楼主| 马铃鼠 发表于 2011-1-31 22:54 | 显示全部楼层 来自： 中国–河北 中移铁通
忘了这些。。。。。。。。。。
回复 顶~ 砸~

使用道具 举报

 楼主| 马铃鼠 发表于 2011-1-31 22:56 | 显示全部楼层 来自： 中国–河北 中移铁通
还有。。。。。。。。。。。。。。。。
回复 顶~ 砸~

使用道具 举报

大良 发表于 2011-1-31 23:02 | 显示全部楼层 来自： 中国–广东–梅州 电信
很能DIY啊，支持一下。
回复 顶~ 砸~

使用道具 举报

李悦 发表于 2011-1-31 23:17 | 显示全部楼层 来自： 中国–陕西–西安–临潼区 移动
能把开光后的照片效果发上来看看吗？
回复 顶~ 砸~

使用道具 举报

353912052 发表于 2011-2-1 00:09 | 显示全部楼层 来自： 中国–广东–中山 电信
羡慕羡慕啊
回复 顶~ 砸~

使用道具 举报

momo76 发表于 2011-2-1 00:48 | 显示全部楼层 来自： 中国–广东–肇庆–四会市 电信
不错，动手能力很强，佩服！
回复 顶~ 砸~

使用道具 举报

swp1998 发表于 2011-2-1 12:41 | 显示全部楼层 来自： 中国–广东–深圳 天威视讯
等待开光。。。出好片！
回复 顶~ 砸~

使用道具 举报

漏勺 发表于 2011-2-1 21:15 | 显示全部楼层 来自： 中国–北京–北京–东城区 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| 马铃鼠 发表于 2011-2-1 22:06 | 显示全部楼层 来自： 中国–河北–保定 中移铁通
这个，得过了年了。。。。。。。。
回复 顶~ 砸~

使用道具 举报

stamps365 发表于 2011-2-1 22:12 | 显示全部楼层 来自： 中国–广西–柳州 中移铁通
楼主 你的上面参数是怎么算出来的啊？？？
回复 顶~ 砸~

使用道具 举报

avlkuaile2010 发表于 2011-2-1 22:12 | 显示全部楼层 来自： 中国–山东–泰安 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

物换星移 发表于 2011-2-2 00:51 | 显示全部楼层 来自： 中国–福建–龙岩 电信
回复 15# stamps365
好像是一个专门的计算工具，论坛里以前有人发过，你收收看
回复 顶~ 砸~

使用道具 举报

errai 发表于 2011-2-10 10:39 | 显示全部楼层 来自： 中国–浙江–宁波 电信
继续改造，出精品啊
回复 顶~ 砸~

使用道具 举报

武松没长开 发表于 2011-2-10 11:31 | 显示全部楼层 来自： 中国–辽宁–大连 联通
做的不错啊 很精致 顶一个全手工的
回复 顶~ 砸~

使用道具 举报

04C3 发表于 2011-2-12 16:38 | 显示全部楼层 来自： 中国–广东–佛山 电信
调焦座很帅!太给力了
回复 顶~ 砸~

使用道具 举报
