将IRIS进行到底：LRGB合成，化腐朽为神奇。

还是用上次IRIS处理的照片：包括LRGB，四个通道。
Saturn.zip (119.15 KB, 下载次数: 459)

2011-4-23 13:31 上传

点击文件名下载附件

Photoshop通道合成的结果：

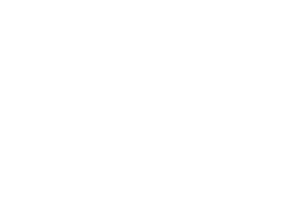

Iris通道合成的结果：


个人感觉IRIS的通道合成比Photoshop要好的多，不清楚里面的机制，但是感觉至少从精度上看IRIS要高很多。

不过IRIS来处理LRGB合成比Photoshop要复杂些，请大家做好心理准备，呵呵。

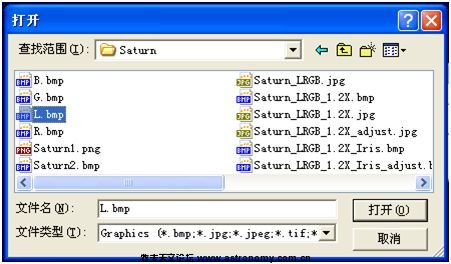

首先打开IRIS，菜单File->Load：

首先打开L.bmp，然后在命令行中输入：

Save L

这样就保存到IRIS自己的工作路径下了，

然后再打开R.bmp,

Save R


Save G

打开 B.bmp，

Save B

上面的格式虽然是单色的还不能直接用于通道的合成，需要手动转换成通道：

首先载入L通道：

Load L

转换成RGB色彩通道（注意由于是单色的，R,G,B的通道是一模一样的）

split_rgb s1 s1 s1

注意文件命名，R通道取了S1，这是为了方便以后的对齐，因为对齐的文件名一般是一个固定的名字+数字序号。

然后载入R通道:

Load R

split_rgb s2 s2 s2

然后载入G通道:

Load G

split_rgb s3 s3 s3

载入B通道:

Load B

split_rgb s4 s4 s4

这样L, R,G,B分别对应s1,s2,s3,s4。

3.7.2旋转

IRIS支持对齐，但是不支持旋转，如果图像序列的角度不一样，IRIS不能自动纠正，这就需要手动计算并调整。

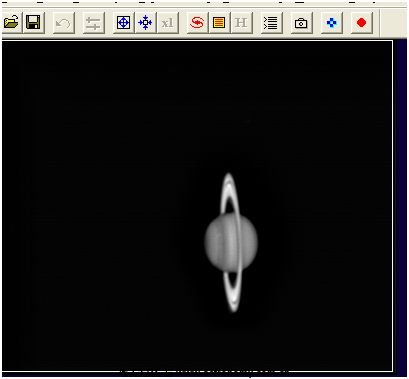

首先载入L通道s1；

Load s1

为了更精确的量角度，可以点击工具栏上放大按钮：

量角度可以量土星光环两边的坐标，然后通过计算得到光环的角度，把l通道s1的角度做为基准，RGB通道s2,s3,s4的角度参照L通道s1角度进行旋转，最后所有LRGB通道的角度调整成一致，这样IRSI才能对齐。

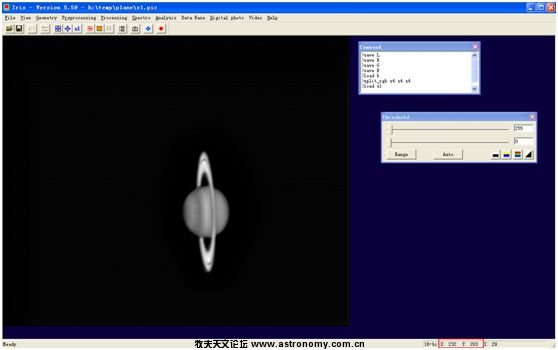

首先用鼠标移到土星光环的上边，下面的状态栏有个坐标值，记作X1=232, Y1=203

然后在把鼠标移到土星的光环的下边缘，也会有个状态值，X2=237, Y2=63。

这样就是可以算出光环的角度a了。

Tan(a)=(Y2-Y1)/(X2-X1)，因此a = arctan((Y2-Y1)/(X2-X1))，注意a单位是弧度，需要转换成度：

A = arctan((Y2-Y1)/(X2-X1))*180/

同样可以算出RGB各个通道的角度，我做了一个表格，只要把坐标输入进去就可以得到角度了。

我自己做了个表格，输入坐标就可以计算长度和角度了：

Angle.xlsx (10.96 KB, 下载次数: 391)

2011-4-23 13:40 上传

点击文件名下载附件

以L通道的角度为准，R通道需要旋转的角度就等于103.1472-92.04541=11.10183度。

先载入R通道：

Load s2

用鼠标点击土星的中间位置，在状态栏中得到X,Y值，记住这个值，旋转的时候要以这个为中心。

在Geometry->rotate:

输入旋转的角度（注意IRIS的正负和上面我们算的刚好相反）和刚才土星中间位置的坐标

确定就得到了旋转后的图像，存盘：

Save s2

按照同样道理旋转G,B通道可以得到旋转后的图像s3, s4。

这样就得到了旋转之后的LRGB图像序列：s1, s2, s3,s4。

3.7.3对齐

和上次行星处理的一样，对齐s1,s2,s3,s4：

首先载入s1:

Load s1

用鼠标选中对齐区域，一般都选上就可以：

在Processing菜单中选择Planetary registration(1)

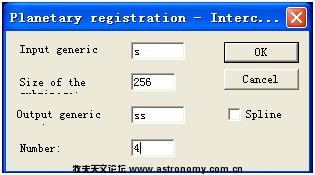

输入序列是s，输出序列是ss，数量是4个(LRGB)

3.7.4 LRGB合成

准备工作就绪，最激动人心的一步开始了。

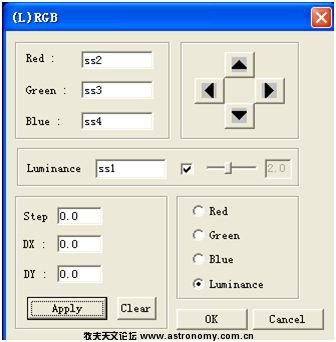

在View菜单中选择(L)RGB：

注意要把Luminace后面的小框要选上，具体的数值可以通过拉动进度条来调整，点击Apply就可以看到合成后的图像了：

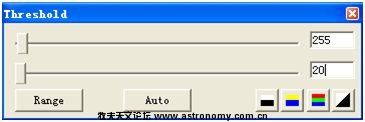

这个图像背景不够黑，可以修改Threshold窗口中下面的值，可以取20，不宜太大，根据图像效果来确定：

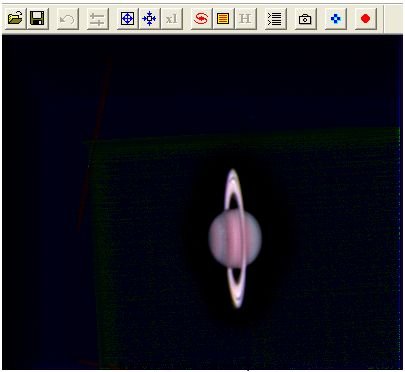

得到的图像如下：

存盘：

Save saturn

可以通过上面提到的旋转Rotate命令，旋转到适合的角度：

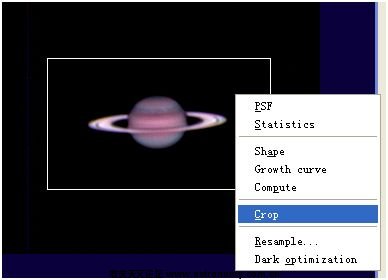

然后旋转一个区域进行剪切：

为了看起来细节丰富些，可以resample，不宜过大，一般取1.2比较好：

Resample处理后的图像：

存盘：

Save saturn_final

导出建议用Bmp或者JPG，不需要调整色阶，直接就可以在Photoshop中继续处理。

局部亮度调整参考我的另外一篇关于IRIS行星处理指南中的步骤在Photoshop做进一步的处理。

占个位 先围观

留下慢慢看

拷下来慢慢看，有入手Q5的冲动了~~

先收藏着以后用

看来今晚我又得加班学习了，呵呵。。。

冥兄，入Q5那是必须的。哈哈哈
静看星星 发表于 2011-4-23 14:39


登录/注册后可看大图

    好嘛，还在继续攒米中。。。

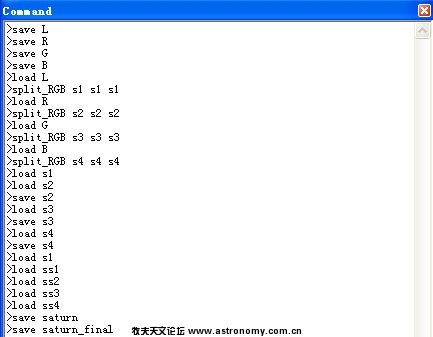

To静看星星，涉及到了命令截图：
