对比光学镜片与放大镜之差别(已上图原50元DIY的130折射!)

  [复制链接]
769484623 发表于 2011-8-14 12:15 | 显示全部楼层 |阅读模式 来自: 中国–辽宁–本溪 电信

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?加入牧夫(请注明天文爱好者,否则无法通过审核,请勿使用gmail/outlook/aol/icloud邮箱注册)

×
本帖最后由 769484623 于 2011-8-17 17:16 编辑

好吧,我承认我有点标题PARTY,但的确有成品,今天开个贴,交代下东西啥的,看完之后别拍砖,怕痛~
1、物镜(相信大家都为了看这个吧……)放大镜一块……别吐血,我这到这纯属折腾……但毕竟没几个人做吗……我就当先驱了,以后别步我后尘额……
2、不知道从哪里买来的黑植绒……
3、家里的废纸壳子……
4、80EQ上的目镜和买的PL目镜组



PS:明天上图、过程,今天手机相机都借人鸟~
别拍砖……攒着盖房子吧……

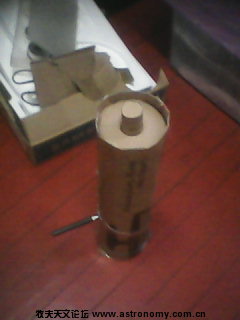

原版本1

原版本1

原版本2

原版本2

原版本3

原版本3

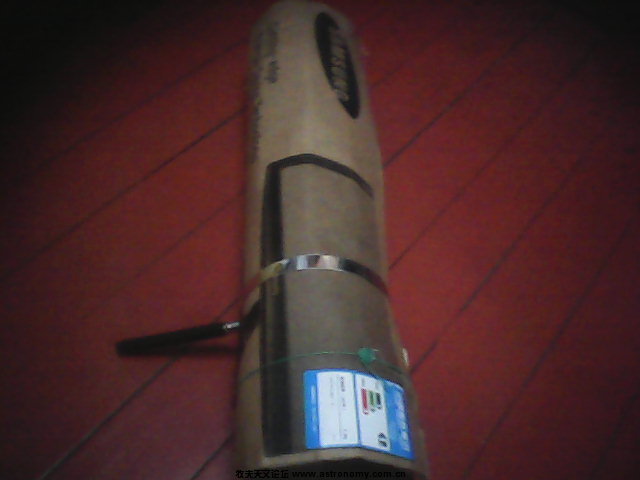

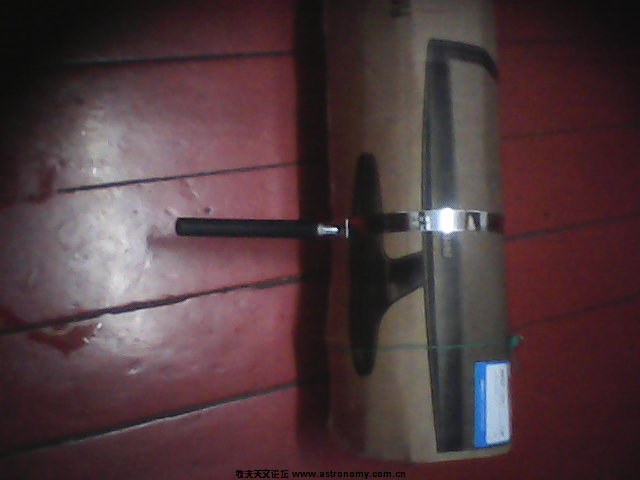

简单调教座,可惜……

简单调教座,可惜……

里面加了一个,保持稳定

里面加了一个,保持稳定

对了,是物镜盖

对了,是物镜盖

神马东东?我忘了

神马东东?我忘了

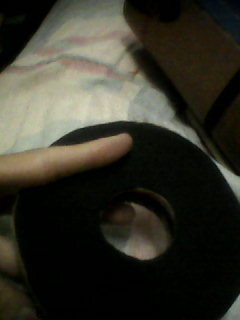

做的中间口径80遮光圈,色差还是大

做的中间口径80遮光圈,色差还是大

白钢化玻璃

白钢化玻璃

额

额,固定尝试……失败了

额,固定尝试……失败了

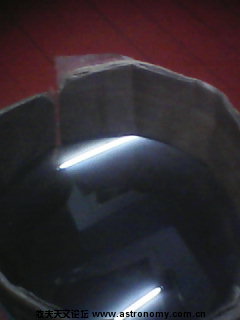

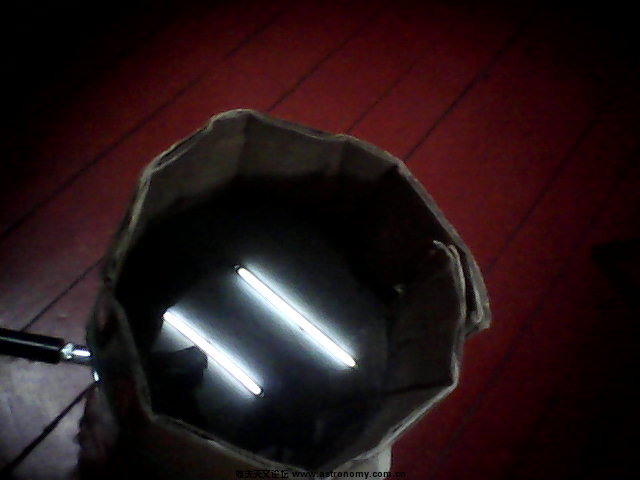

消光……不怎么好额

消光……不怎么好额

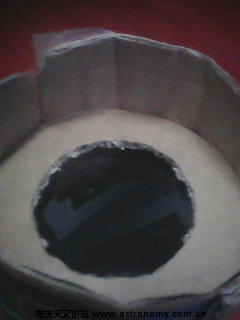

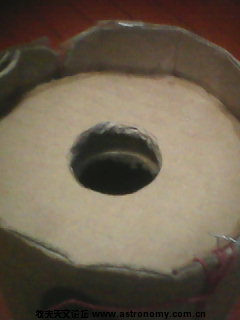

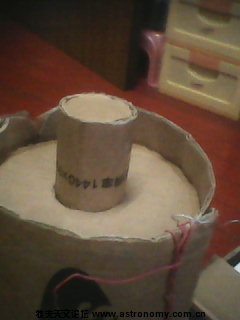

安目镜的……

安目镜的……

同上

同上

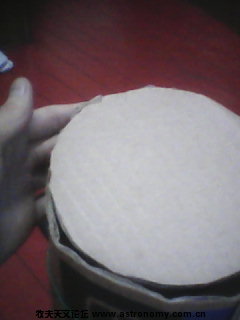

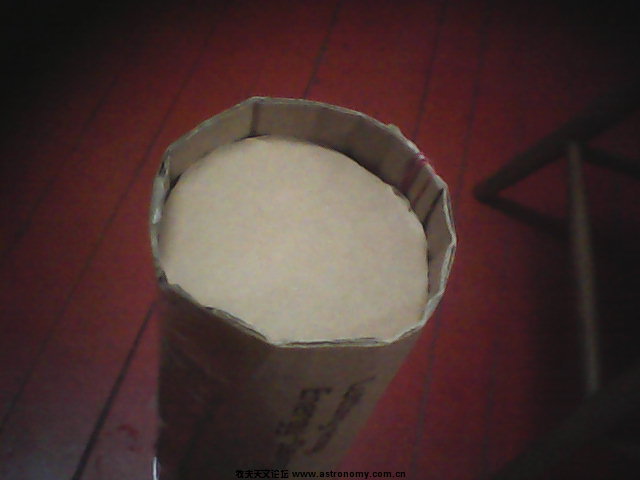

后挡板

后挡板

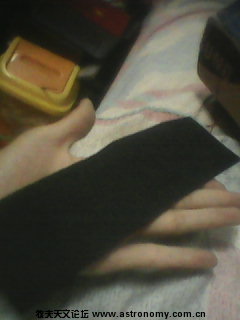

这什么东西?黑植绒?

这什么东西?黑植绒?

同上

同上

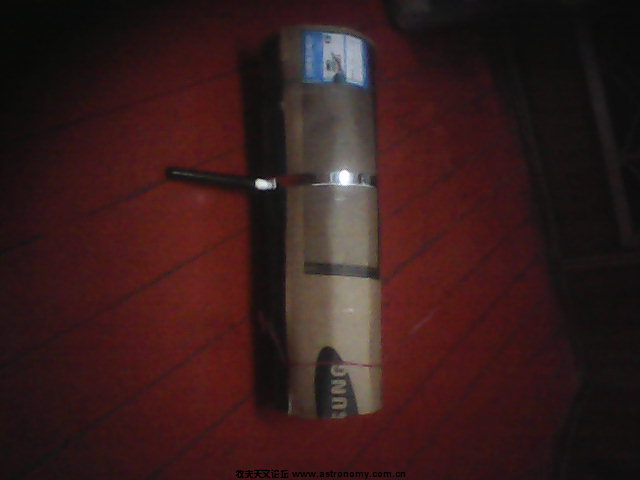

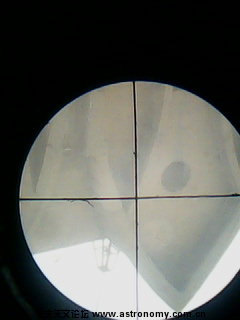

寻星镜……有纱窗

寻星镜……有纱窗

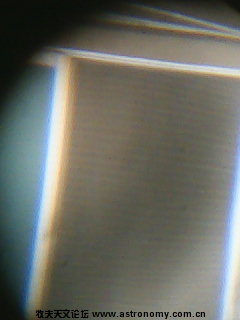

50MM遮光效果图(白天色差会很大)

50MM遮光效果图(白天色差会很大)

同上

同上

傍晚效果图,好多了么

傍晚效果图,好多了么

……

……

……

……
 楼主| 769484623 发表于 2011-8-14 12:16 | 显示全部楼层 来自: 中国–辽宁–本溪 电信
赶紧抢沙发,一激动忘了……
回复 顶~ 砸~

使用道具 举报

 楼主| 769484623 发表于 2011-8-14 12:17 | 显示全部楼层 来自: 中国–辽宁–本溪 电信
板凳也要了……附:物镜为钢化玻璃,磨得也不好,象散色散一大堆……
回复 顶~ 砸~

使用道具 举报

wenguoyong 发表于 2011-8-14 13:27 | 显示全部楼层 来自: 中国–广东–深圳 电信
这种做法意义不大啊,要想具有性价比,淘块80口径的双胶合物镜,再淘一,两组PL目镜片,用PVC自D镜筒调焦什么的,搞得好的话,还能凑合用,也不花几个钱,你这种做法怕只是赚眼球了,成品出来基本就属于生活垃圾一类了,搁那还占地方,听我一劝,还是不要瞎鼓捣了。
回复 顶~ 砸~

使用道具 举报

 楼主| 769484623 发表于 2011-8-14 16:04 | 显示全部楼层 来自: 中国–辽宁–本溪 电信
回复 4# wenguoyong


    这我当然知道啦~仅仅是测验一下么,下一步还有计划呢~打算将一面磨平,做单面凸透镜~另外告诉你个小道消息,将物镜周围进行60%遮挡效果还是可以的……最起码看看月亮是没问题的,我对这个东西的要求不高,仅仅是为后来的131MM的双胶合物镜打下基础,省得以后麻烦~但还是谢谢你啦~生活垃圾?额,有可能,有空给这东西改下吧……
回复 顶~ 砸~

使用道具 举报

ifpe 发表于 2011-8-15 11:09 | 显示全部楼层 来自: 中国–山东–泰安 联通
等上图~~思路很好
回复 顶~ 砸~

使用道具 举报

01020456 发表于 2011-8-15 12:14 | 显示全部楼层 来自: 中国–广西–南宁 电信
练练手还不错。。。。
回复 顶~ 砸~

使用道具 举报

hxl 发表于 2011-8-15 12:27 | 显示全部楼层 来自: 中国–四川–内江 联通
我估计到时忘目镜里一看,满眼都是彩虹
回复 顶~ 砸~

使用道具 举报

zhzhjzh101 发表于 2011-8-15 15:54 | 显示全部楼层 来自: 中国–北京–北京–朝阳区 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

zhzhjzh101 发表于 2011-8-15 15:56 | 显示全部楼层 来自: 中国–北京–北京–朝阳区 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

帝王将相 发表于 2011-8-15 15:59 | 显示全部楼层 来自: 中国–广西–北海 联通
等图了
回复 顶~ 砸~

使用道具 举报

 楼主| 769484623 发表于 2011-8-15 16:06 | 显示全部楼层 来自: 中国–辽宁–本溪 电信
是的是的……都是彩虹……现在手机都没给我,看样子得等几天了……文字叙述吧,嗯嗯,开始啦!
首先,就是怎么卷筒,我以为按照直径弄一个就行可发现镜子的光轴不齐!相信这是大家公共的问题吧?我是这么做的……把纸板弄直,然后用直尺在放物镜的地方画一条与边缘平行的线,然后把镜筒折叠,看看线能否重合,重合后用手套把镜片按线放入指定位置,就OK啦。将镜筒固定后,用目镜看看精度如何,开始用PL40,感觉还可以,色差不算太大,也没看出有多大像差,换上PL25后,那可不得了,像差大极了,由此可以推断,放大镜的精度不高,并且双凸面是两个不重合的、甚至不一样的“弧”(找不出什么形容……)突发奇想想把镜片周围的不规则地方遮上,不就可以减弱了么?我真这么干了,从130mm减到50MM才感觉像差终于小很多了,但色差仍然很大,贴上黑植绒后能好一点,但还是不够好,白天测试可以清楚看到高反光物体有明显色差,晚上到变得出奇的好,可以看月亮……做调教座是伸缩的,后面的盖板放置放法跟前面主镜一样,都画线,然后中间掏个洞,比目镜大一点,不要太大,要不然不好弄了……基本就这些,对了,还有前面的遮光罩,应该比物镜大15MM吧,我这么弄的,长度大约10CM,下一步打算安消光圈,请教一下怎么计算呢?
结论:光学镜片果然是无敌的,最起码跟放大镜比……我的80EQ完虐这个东东,甚至我做的30MM寻星镜(镜片是别人给的大红膜镜片)都能与他持平……
谁教教我怎么计算消光圈的安装位置和大小额……求教求教!知道的告诉小弟我吧~
回复 顶~ 砸~

使用道具 举报

 楼主| 769484623 发表于 2011-8-17 17:18 | 显示全部楼层 来自: 中国–辽宁–本溪 电信
已经更新!
补丁补丁
回复 顶~ 砸~

使用道具 举报

酷爱 发表于 2011-8-17 21:56 | 显示全部楼层 来自: 中国–广东–中山 联通
我看,不可能,单单物镜就要200远了吧!
回复 顶~ 砸~

使用道具 举报

悠咏的小鱼 发表于 2011-8-18 16:00 | 显示全部楼层 来自: 中国–湖南–郴州 电信
又一神人...................
回复 顶~ 砸~

使用道具 举报

 楼主| 769484623 发表于 2011-8-18 18:45 | 显示全部楼层 来自: 中国–辽宁–本溪 电信
回复 15# 悠咏的小鱼


    不是神人,就是一个小白鼠……
回复 顶~ 砸~

使用道具 举报

yzch5n1 发表于 2011-8-18 22:12 | 显示全部楼层 来自: 中国–广东–中山 电信
回想起小时候做的望远镜,差不多,物镜用路边检到的老花镜
回复 顶~ 砸~

使用道具 举报

xinsuperman 发表于 2011-10-7 23:40 | 显示全部楼层 来自: 中国–安徽–合肥 电信
