求EQ3-D双跟导星改造方案！

[复制链接]
gzljh96 发表于 2011-10-6 22:37 | 显示全部楼层 |阅读模式 来自： 中国–广东–广州 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
RT.越简单越好！而且悲催的是......本人没有电烙铁没有焊枪没有Q5......
回复

使用道具 举报

购买望远镜就在牧夫天文商城
ghr669 发表于 2011-10-6 22:43 | 显示全部楼层 来自： 中国–河北–石家庄 联通
那就人肉吧，哈哈
回复 顶~ 砸~

使用道具 举报

目标柏林 发表于 2011-10-6 22:53 | 显示全部楼层 来自： 中国–江苏–南京 电信/(白下区/雨花台区)电信
没有基本的工具和动手能力那是肯定不行的
回复 顶~ 砸~

使用道具 举报

BPTDI 发表于 2011-10-6 23:06 | 显示全部楼层 来自： 中国–北京–北京 联通
本帖最后由 BPTDI 于 2011-10-6 23:22 编辑

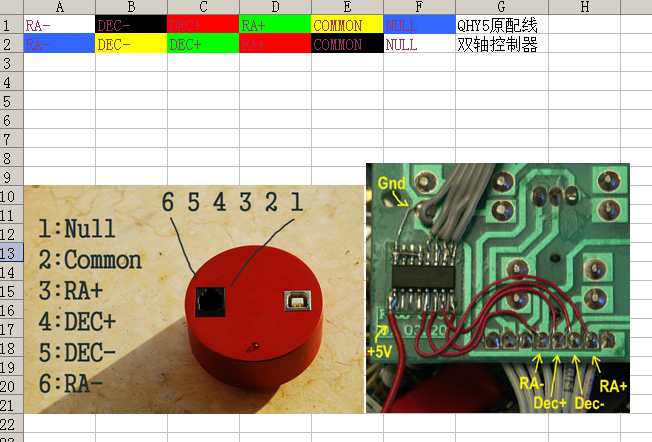

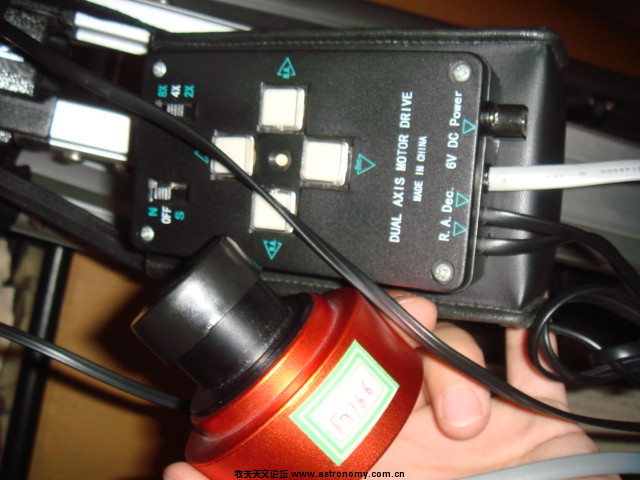

那个芯片你就无视吧，反转信号用的，买根6芯线和水晶头，接上双轴电跟里面控制板的RA+-,DEC+-, Gnd 引出来插Q5上就能导星了。注意线序要跟Q5的一致，图是我以前改时用的。6芯线，水晶头中关村买的当时就叫老板给我把水晶头卡好了，回来发现跟Q5线竞然一个型号，原来这qhy原厂也是DIY,看来这种自己去画个图做个电路板，买零件，自己就能做Q5了。


点评

gzljh96
工具还好，但我没有Q5  详情 回复 发表于 2011-10-7 11:56
回复 顶~ 砸~

使用道具 举报

放星 发表于 2011-10-6 23:19 | 显示全部楼层 来自： 中国–福建–莆田–仙游县 电信
后心帖子里面有 很详细 自己搜索下
回复 顶~ 砸~

使用道具 举报

 楼主| gzljh96 发表于 2011-10-7 11:19 | 显示全部楼层 来自： 中国–广东–广州 电信
工具我还可以弄到也可以叫同学帮我焊接，但是我没有Q5啊
回复 顶~ 砸~

使用道具 举报

 楼主| gzljh96 发表于 2011-10-7 11:56 | 显示全部楼层 来自： 中国–广东–广州 电信
BPTDI 发表于 2011-10-6 23:06


登录/注册后可看大图

那个芯片你就无视吧，反转信号用的，买根6芯线和水晶头，接上双轴电跟里面控制板的RA+-,DEC+-, Gnd 引出来 ...

工具还好，但我没有Q5

点评

BPTDI
自已做个q5吧，等你研究成功，估计收入啥都能烧了，祝你成功。  详情 回复 发表于 2011-10-7 12:47
回复 顶~ 砸~

使用道具 举报

BPTDI 发表于 2011-10-7 12:47 | 显示全部楼层 来自： 中国–北京–北京 联通
gzljh96 发表于 2011-10-7 11:56


登录/注册后可看大图

工具还好，但我没有Q5

自已做个q5吧，等你研究成功，估计收入啥都能烧了，祝你成功。
回复 顶~ 砸~

使用道具 举报

目标柏林 发表于 2011-10-9 19:41 | 显示全部楼层 来自： 中国–江苏–南京 电信/东南大学九龙湖校区宿舍宽带
没有Q5也能改 就是要麻烦很多 要加几个光耦继电器什么的 貌似还要单片机

点评

gzljh96
ToT难道Q5是我的归宿吗？  详情 回复 发表于 2011-10-9 20:16
回复 顶~ 砸~

使用道具 举报

 楼主| gzljh96 发表于 2011-10-9 20:16 | 显示全部楼层 来自： 中国–广东–广州 电信
目标柏林 发表于 2011-10-9 19:41


登录/注册后可看大图

没有Q5也能改 就是要麻烦很多 要加几个光耦继电器什么的 貌似还要单片机

ToT难道Q5是我的归宿吗？

点评

目标柏林
Q5的CMOS面积大 单色的灵敏度高 自带光耦集成度高 价格还说得过去 当然选Q5啊  详情 回复 发表于 2011-10-9 20:19
回复 顶~ 砸~

使用道具 举报

目标柏林 发表于 2011-10-9 20:19 | 显示全部楼层 来自： 中国–江苏–南京 电信/东南大学九龙湖校区宿舍宽带
gzljh96 发表于 2011-10-9 20:16


登录/注册后可看大图

ToT难道Q5是我的归宿吗？

Q5的CMOS面积大 单色的灵敏度高  自带光耦集成度高  价格还说得过去 当然选Q5啊

点评

gzljh96
ToT学生没钱啊ToT  详情 回复 发表于 2011-10-9 20:51
回复 顶~ 砸~

使用道具 举报

 楼主| gzljh96 发表于 2011-10-9 20:51 | 显示全部楼层 来自： 中国–广东–广州 电信
目标柏林 发表于 2011-10-9 20:19


登录/注册后可看大图

Q5的CMOS面积大 单色的灵敏度高  自带光耦集成度高  价格还说得过去 当然选Q5啊
...

ToT学生没钱啊ToT
回复 顶~ 砸~

使用道具 举报

Syu 发表于 2011-10-10 22:27 | 显示全部楼层 来自： 中国–北京–北京–石景山区 歌华宽带
别折腾了，精度太差，玩玩可以。
回复 顶~ 砸~

使用道具 举报

lenovovo 发表于 2011-10-11 16:33 | 显示全部楼层 来自： 中国–上海–上海–徐汇区 电信
改了做什么呢 ？

点评

gzljh96
拍深空咯，最近弄到了一台博冠80500Z  详情 回复 发表于 2011-10-11 21:43
回复 顶~ 砸~

使用道具 举报

 楼主| gzljh96 发表于 2011-10-11 21:43 | 显示全部楼层 来自： 中国–广东–广州 电信
lenovovo 发表于 2011-10-11 16:33


登录/注册后可看大图

改了做什么呢 ？

拍深空咯，最近弄到了一台博冠80500Z

点评

lenovovo
如果改了也拍不了呢？  详情 回复 发表于 2011-10-13 08:16
回复 顶~ 砸~

使用道具 举报

885645 发表于 2011-10-11 21:45 | 显示全部楼层 来自： 中国–广西–桂林 电信
你问下DDR吧！这家伙对这很精通！

点评

gzljh96
好主意。不过这位高人很少出现。我PM他。  详情 回复 发表于 2011-10-11 21:46
回复 顶~ 砸~

使用道具 举报

 楼主| gzljh96 发表于 2011-10-11 21:46 | 显示全部楼层 来自： 中国–广东–广州 电信
885645 发表于 2011-10-11 21:45


登录/注册后可看大图

你问下DDR吧！这家伙对这很精通！

好主意。不过这位高人很少出现。我PM他。
回复 顶~ 砸~

使用道具 举报

lenovovo 发表于 2011-10-13 08:16 | 显示全部楼层 来自： 中国–上海–上海 鹏博士宽带
gzljh96 发表于 2011-10-11 21:43


登录/注册后可看大图

拍深空咯，最近弄到了一台博冠80500Z

如果改了也拍不了呢？
回复 顶~ 砸~

使用道具 举报

Deepfield 发表于 2011-10-13 08:36 | 显示全部楼层 来自： 中国–浙江–杭州 电信
本帖最后由 Deepfield 于 2011-10-13 08:39 编辑

http://www.12dstring.me.uk/eq3-2autoguiding.htm
http://www.eronn.net/astro/autoguider/default.htm

看这个吧。什么，还是不会？那就不用再费劲啦

点评

gzljh96
谢谢。  详情 回复 发表于 2011-10-13 20:04
回复 顶~ 砸~

使用道具 举报

 楼主| gzljh96 发表于 2011-10-13 20:04 | 显示全部楼层 来自： 中国–广东–梅州 电信
Deepfield 发表于 2011-10-13 08:36


登录/注册后可看大图

http://www.12dstring.me.uk/eq3-2autoguiding.htm
http://www.eronn.net/astro/autoguider/default.htm

谢谢。
