DIY EM8双电跟加DIY自动导星测试星点图

[复制链接]
885645 发表于 2011-10-24 00:58 | 显示全部楼层 |阅读模式 来自： 中国–广西–桂林 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 885645 于 2011-10-24 14:38 编辑

    前天在星落原进的EM8赤道仪到手！昨天大干一场 把我原来DIY的EQ1双电跟移到EM8 呵呵 非常普通的EQ3级别的赤道仪 精度肯定是没用动辄几千的赤道仪来得给力！对这个赤道仪要求也不是很高 ！不过今天晚上测试星点还算马马虎虎了 至少比我的EQ1来得强悍！导星也是自己DIY的 控制芯片来自论坛高手DDR 双电跟用的是普通小直流电机 呵呵 非常经典的风扇调速器也用上了 详情请看http://www.astronomy.com.cn/bbs/thread-187459-1-1.html

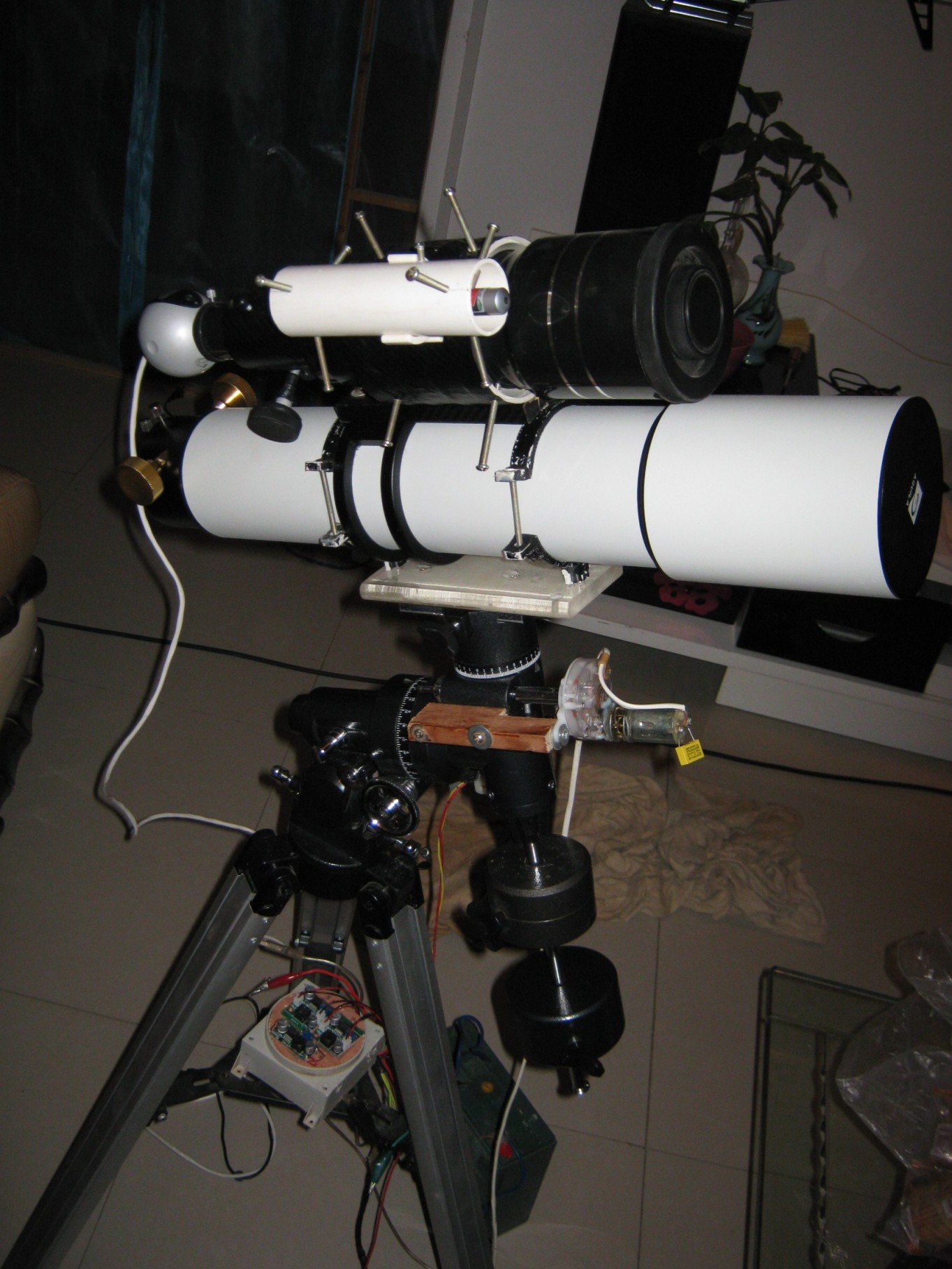

   器材  主镜 ：宇众天鹰80600DA普消
            导星 ：DIY的无齿调焦的70300
                        罗技3000 CCD
                        导星大师
          赤道仪 ：EM8DIY双电跟
              相机 ：佳能450D

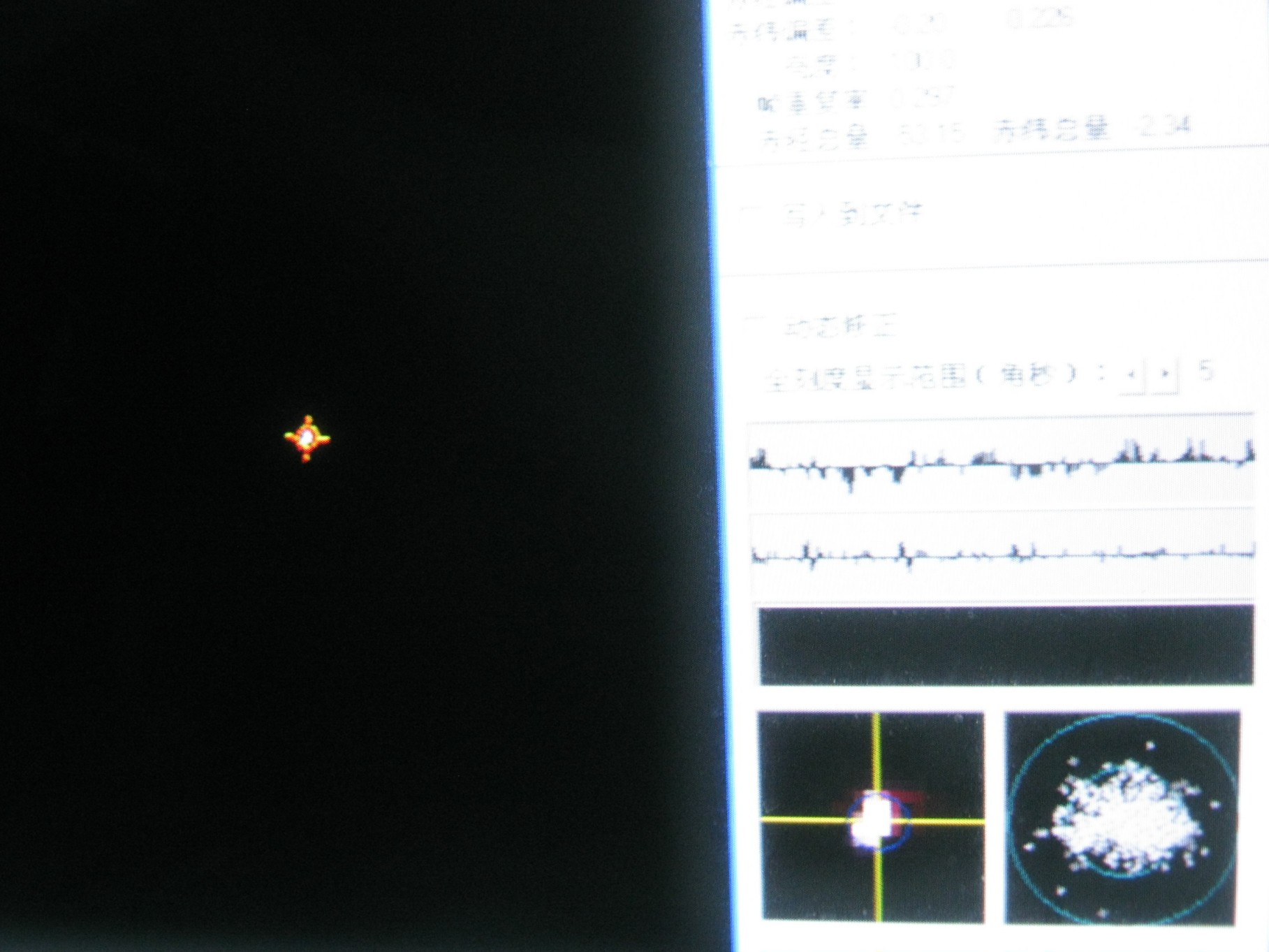

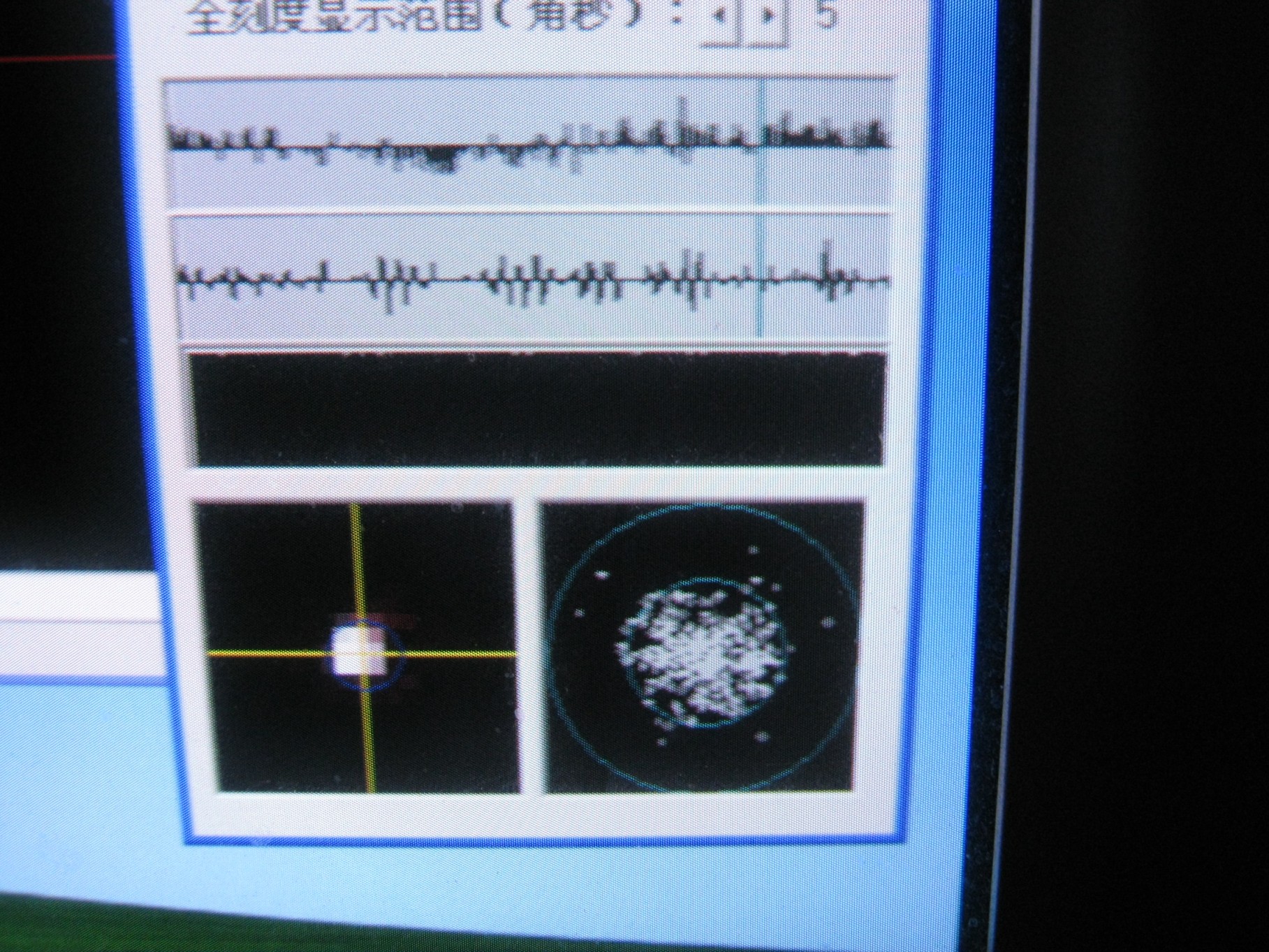

下面是导星大师导星测试图 各位高手帮我看看 精度怎么样？




  下面这张是曝光180秒 ISO800 下的星点图 目视只能看见一个星 视宁度非常差！光害也很严重！

  这张是曝光480秒 ISO800下的星点图 我觉得虽然由于光害的原因 照片白很多 但是细节比曝光180秒的强点


   曝光600秒 ISO800 由于曝光时间长 光害已经很严重！不过还是可以看出来 10分钟的曝光时间星点还是很圆润





  呵呵 总体效果我还是满意的 毕竟是普通的EQ3级别的赤道仪 看来这套简易深空器材短时间拍深空应该问题不大 呵呵



测试

评分

参与人数 1牧夫币 +5 收起 理由
静看星星 + 5 赞一个!

查看全部评分

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
BPTDI 发表于 2011-10-24 01:18 | 显示全部楼层 来自： 中国–北京–北京 联通
本帖最后由 BPTDI 于 2011-10-24 01:19 编辑

2角秒,比eq6都NB

点评

twototoo
我最近看到几个导星精度报告，什么eq3d，eq3w，je160，怎么导星精度都在2角秒左右啊，是这些机器都变成了神器吗？还是heq5，neq6更高？  详情 回复 发表于 2012-4-5 20:05
885645
兄弟 你是怎么看出是2角秒的 看那里 是图片里的双星马？  详情 回复 发表于 2011-10-24 01:23
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-10-24 01:23 | 显示全部楼层 来自： 中国–广西–桂林 电信
本帖最后由 885645 于 2011-10-24 01:24 编辑
BPTDI 发表于 2011-10-24 01:18


登录/注册后可看大图

2角秒,比eq6都NB


兄弟 你是怎么看出是2角秒的 看那里  是图片里正中偏左的双星吗？

点评

BPTDI

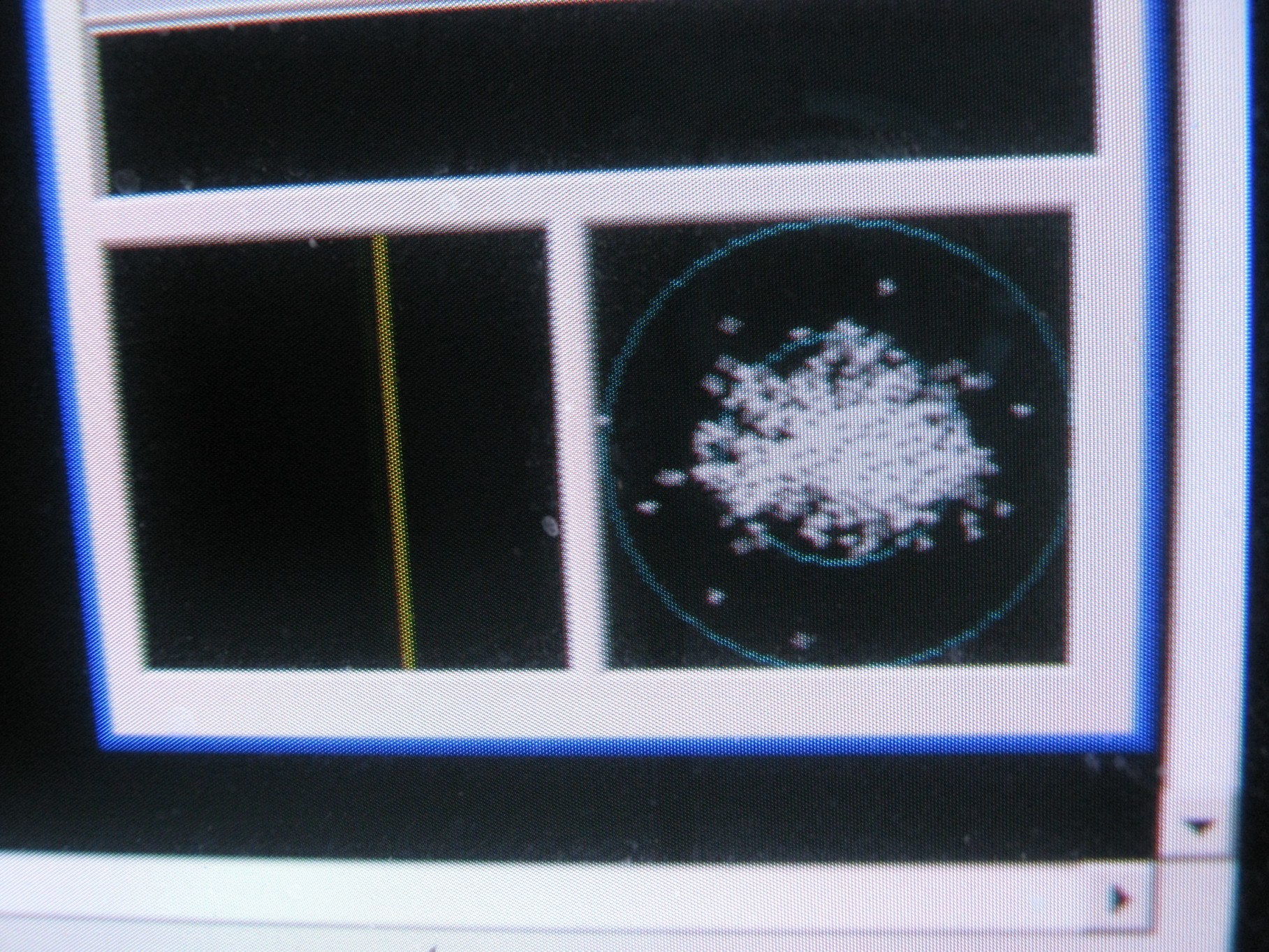

图片里面GM大圈是5角秒，小圈是2角秒，点基本都在小圈里，所以是2角秒了  详情 回复 发表于 2011-10-24 05:37
回复 顶~ 砸~

使用道具 举报

柯斯嘉 发表于 2011-10-24 01:26 | 显示全部楼层 来自： 中国–广东–肇庆 电信
关注楼主
回复 顶~ 砸~

使用道具 举报

04C3 发表于 2011-10-24 02:49 | 显示全部楼层 来自： 中国–广东–佛山–南海区 电信
效果灰常不错啊,支持一下!
这个EQ3还挺给力的,LZ动手能力太强,我等望而却步啊
最后期待LZ出精品
回复 顶~ 砸~

使用道具 举报

BPTDI 发表于 2011-10-24 05:37 | 显示全部楼层 来自： 中国–北京–北京 联通
本帖最后由 BPTDI 于 2011-10-24 05:48 编辑
885645 发表于 2011-10-24 01:23


登录/注册后可看大图

兄弟 你是怎么看出是2角秒的 看那里  是图片里正中偏左的双星吗？


图片里面GM大圈是5角秒，小圈是2角秒，点基本都在小圈里，所以是2角秒了，兄弟你捡到宝了。DDR大侠果然不是在吹！多试试，看看长时间跟踪精度稳定不，若是始终保持这种状态，高桥也不过如此。
回复 顶~ 砸~

使用道具 举报

fyjs 发表于 2011-10-24 07:37 | 显示全部楼层 来自： 中国–山东–德州 联通
楼主很厉害啊，支持DIY.....
回复 顶~ 砸~

使用道具 举报

三叶观天 发表于 2011-10-24 09:10 | 显示全部楼层 来自： 中国–广西 中移铁通
同膜拜
另外，看来曝光时间很长啊
回复 顶~ 砸~

使用道具 举报

maidong 发表于 2011-10-24 09:36 | 显示全部楼层 来自： 中国–江苏–南京 教育网/东南大学
厉害！我现在用EM8玩单轴盲跟，看来导星是王道，有时间还得折腾。

点评

zdsmilan
朋友，你的EM8单轴跟得上目标不？我的跟不上啊。你用的什么电跟？  详情 回复 发表于 2012-9-2 13:05
885645
应该这样做的 我的这套导星系统连赤道仪逻辑3000在内等大概在500元这样！效果还是可以的 至少短时间深空曝光不在话下！  详情 回复 发表于 2011-10-24 12:31
回复 顶~ 砸~

使用道具 举报

nebula2012 发表于 2011-10-24 09:45 | 显示全部楼层 来自： 中国–福建–福州 电信
深空滤镜啊         。。。
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-10-24 12:31 | 显示全部楼层 来自： 中国–广西–南宁 电信
本帖最后由 885645 于 2011-10-24 12:32 编辑
maidong 发表于 2011-10-24 09:36


登录/注册后可看大图

厉害！我现在用EM8玩单轴盲跟，看来导星是王道，有时间还得折腾。


应该这样做的 我的这套导星系统连赤道仪罗技3000继电器电跟在内大概在500元这样！效果还是可以的 至少短时间深空曝光不在话下！

点评

zdsmilan
求楼主教教我，我的也是EM8，加了个单轴电跟，完全跟不上。什么时候能给我们讲讲是怎么做的？  详情 回复 发表于 2012-9-2 13:08
回复 顶~ 砸~

使用道具 举报

magnizi 发表于 2011-10-24 13:19 | 显示全部楼层 来自： 中国–贵州–黔南布依族苗族自治州 电信
也打算把TQ4改了，为深空做准备。不过我准备用减速步进配合单片机，能实现些奇怪的功能
回复 顶~ 砸~

使用道具 举报

wj-111 发表于 2011-10-24 15:35 | 显示全部楼层 来自： 中国–浙江–宁波 电信
楼主威武，又一DIY高人横空出世。
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-10-26 15:10 | 显示全部楼层 来自： 中国–广西–南宁 电信
回复 顶~ 砸~

使用道具 举报

ddr 发表于 2011-10-26 15:11 | 显示全部楼层 来自： 中国–山东–烟台 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-10-26 19:39 | 显示全部楼层 来自： 中国–广西–南宁 电信
再次感谢DDR大侠！你的控制芯片果然不是盖的 有类似改造想法的同好可以联系这家伙！性价比不是一般的高！
回复 顶~ 砸~

使用道具 举报

xuliangkun 发表于 2011-10-26 22:21 | 显示全部楼层 来自： 中国–广东–梅州–丰顺县 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

静看星星 发表于 2011-10-27 00:38 | 显示全部楼层 来自： 中国–重庆–重庆–合川区 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

c360 发表于 2011-10-27 01:35 | 显示全部楼层 来自： 中国–北京–北京 联通
效果真好！学习学习。
回复 顶~ 砸~

使用道具 举报

爱佛利 发表于 2011-10-27 14:19 | 显示全部楼层 来自： 中国–广西–南宁 电信
膜拜对象哇。。。我现在用手跟我都不敢拍摄星照。。太丢人了。。请楼主有空时发下详细的DIY图片
