自制卡式，直径22.7厘米,副镜双曲面完成磨制。合成焦比13.6

 荐  火 [复制链接]
voiceofstar 发表于 2011-11-3 09:31 | 显示全部楼层 |阅读模式 来自： 中国–广东–珠海 联通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 voiceofstar 于 2011-11-17 08:11 编辑

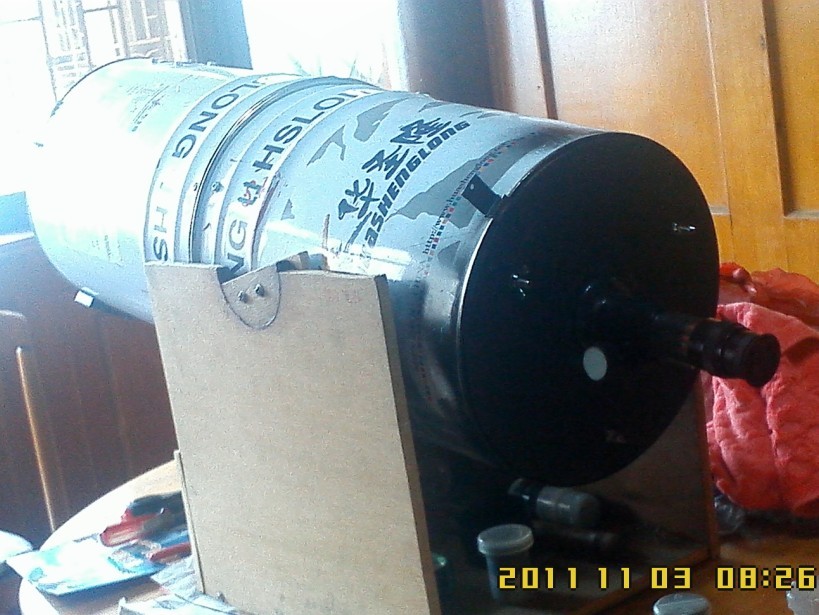

卡式的缺点是焦比太大视野小，看行星可以。由于没有好天气，只看风景试镜
主镜凹镜直径22.7厘米，主镜焦距80.5厘米，抛物面；副镜凸镜直径6.5厘米，焦距27厘米（R=54），双曲面；
主镜是年初磨制好的，副镜以前磨成园，一直没有改成双曲面，成像有点模糊。最近把副镜改成了双曲面，成像相当好，锐利，比我的直径152焦距1200的晶华折射好，至少没有色差。磨制凸副镜双曲面，相当费时，积累了不少经验。

前期主镜制作可以参看2011年2月21日的帖子（图片有点多，速度可能有点慢）
http://www.astronomy.com.cn/bbs/thread-161210-1-1.html

凸镜磨制经验参看
http://www.astronomy.com.cn/bbs/thread-188633-1-1.html



    有兴趣磨制凸副镜的同好，可以分享哟！

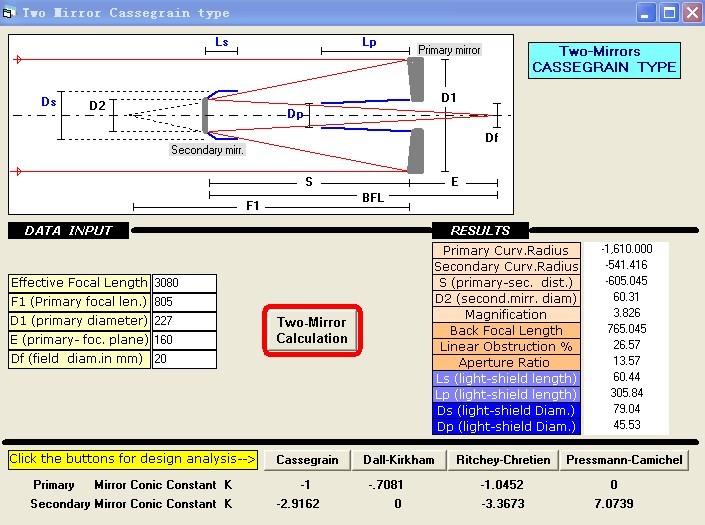

1、技术指标图


2、年初磨的主镜，抛物面

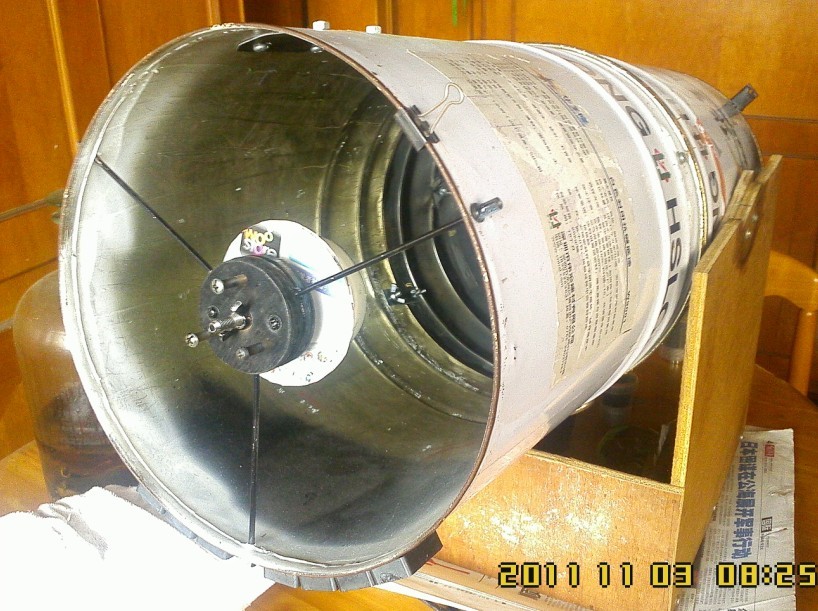

4、背面

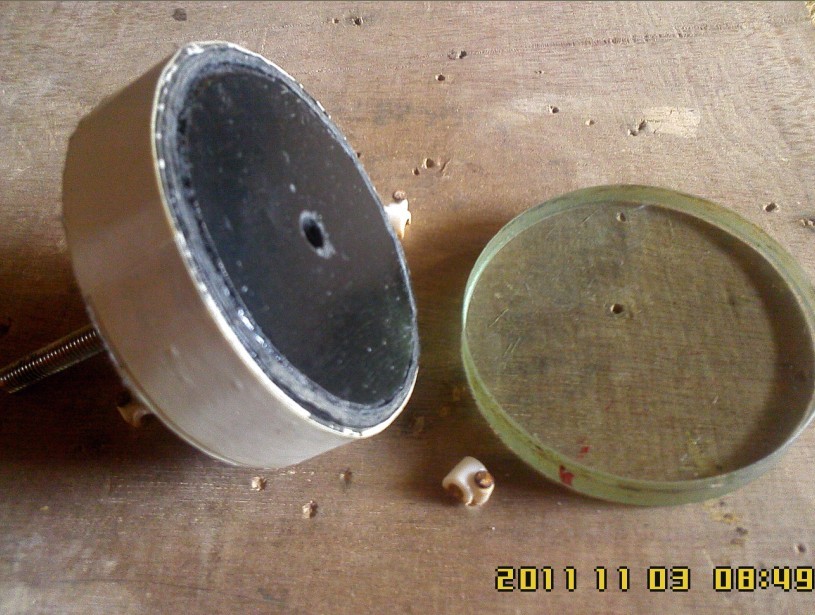

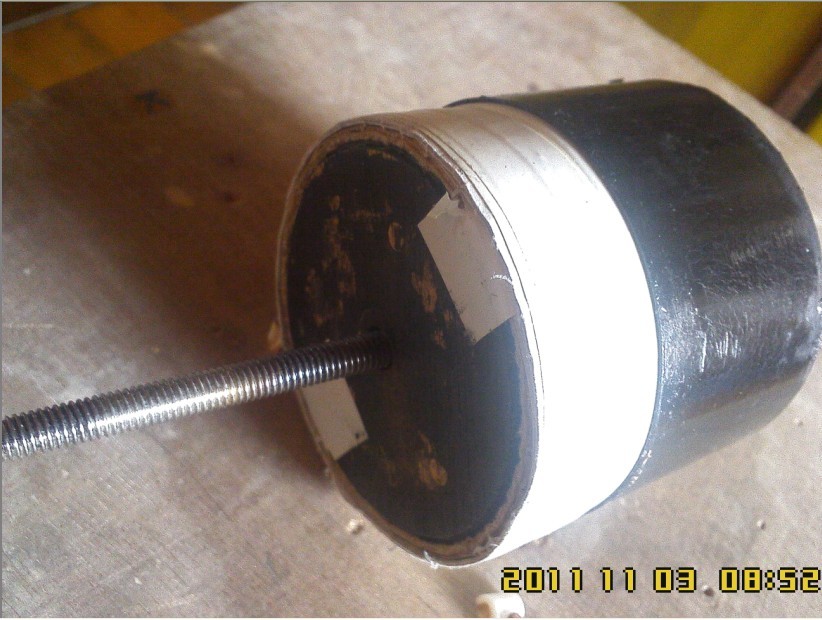

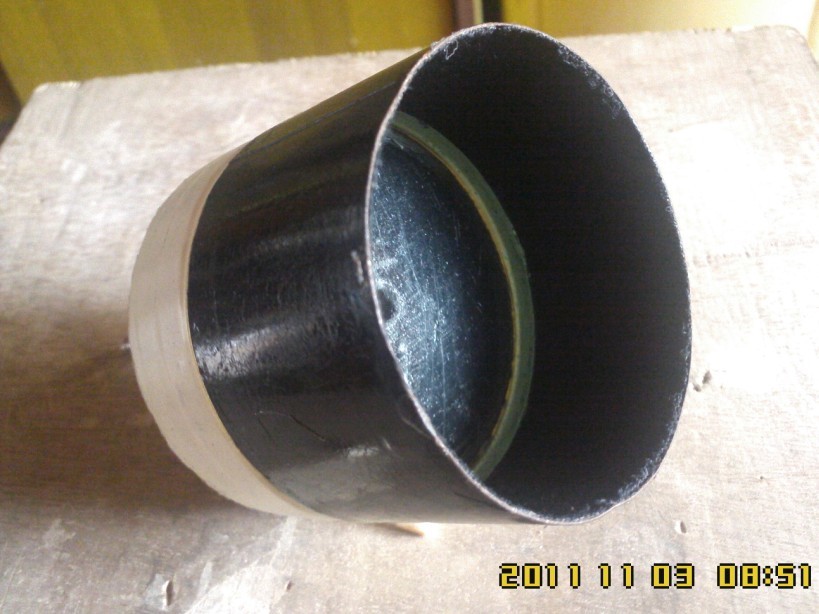

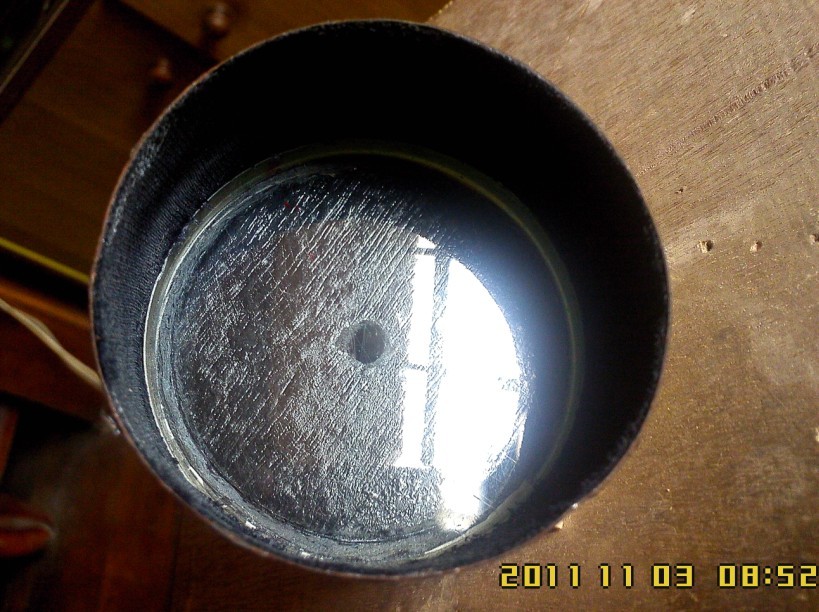

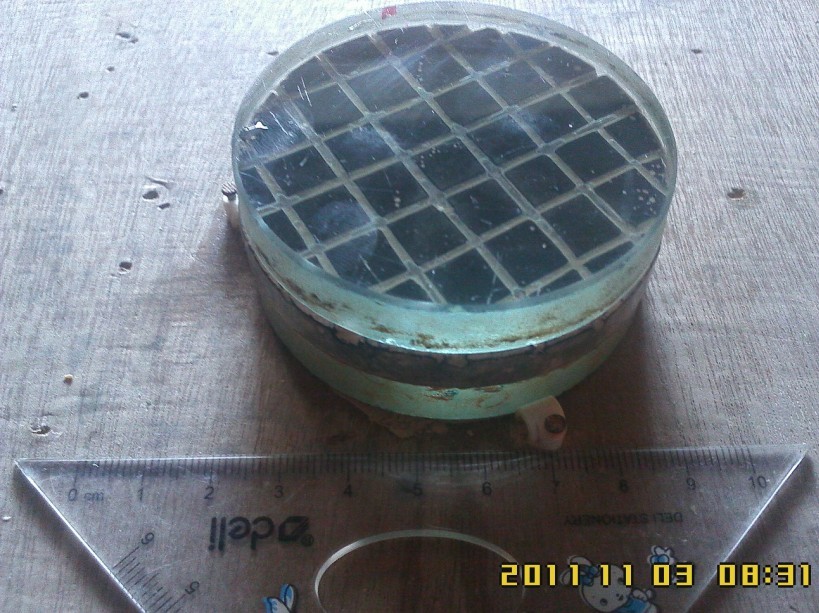

5、凸副镜双曲面磨制

6、副镜1

7、副镜2

8、副镜3


9、副镜4


10、副镜5

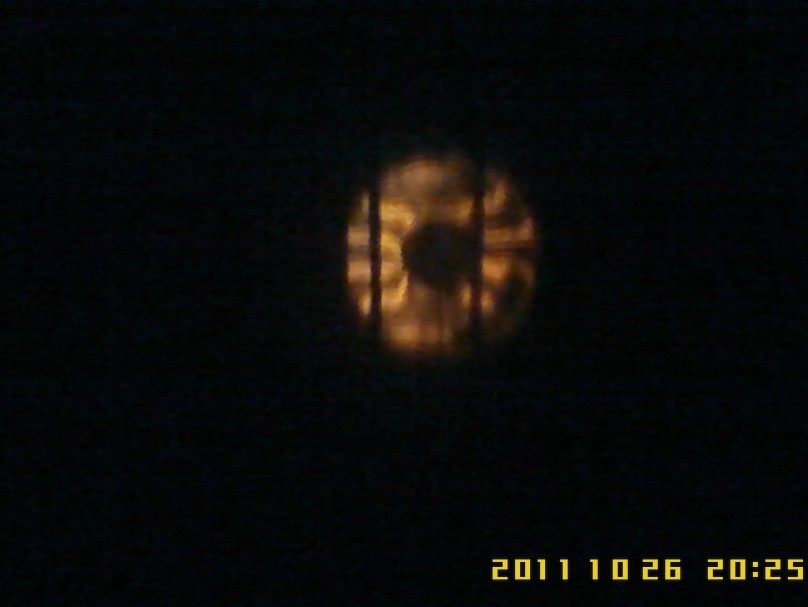

11、副镜刀口图，焦点处。三公里以外的瓦斯灯泡为点光源。

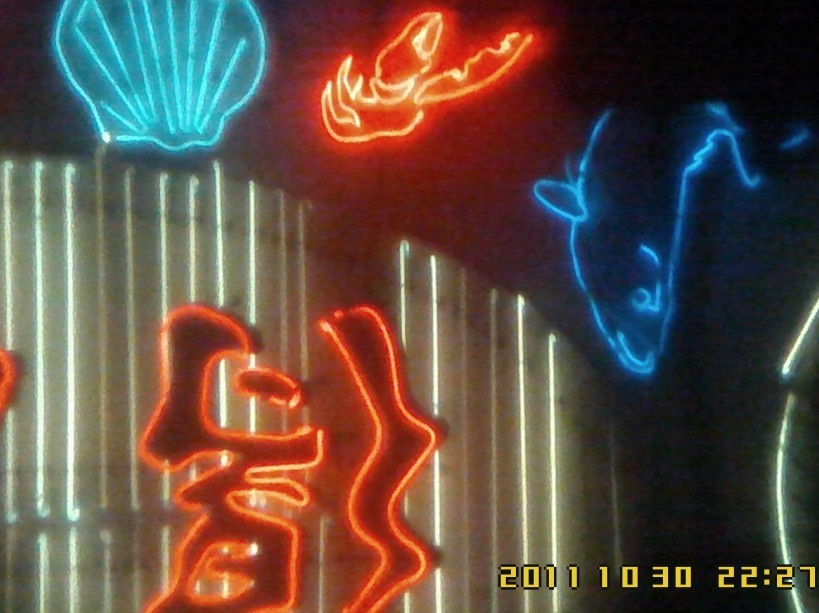

12、霓虹灯测试图1，来公里以外，手持手机拍摄

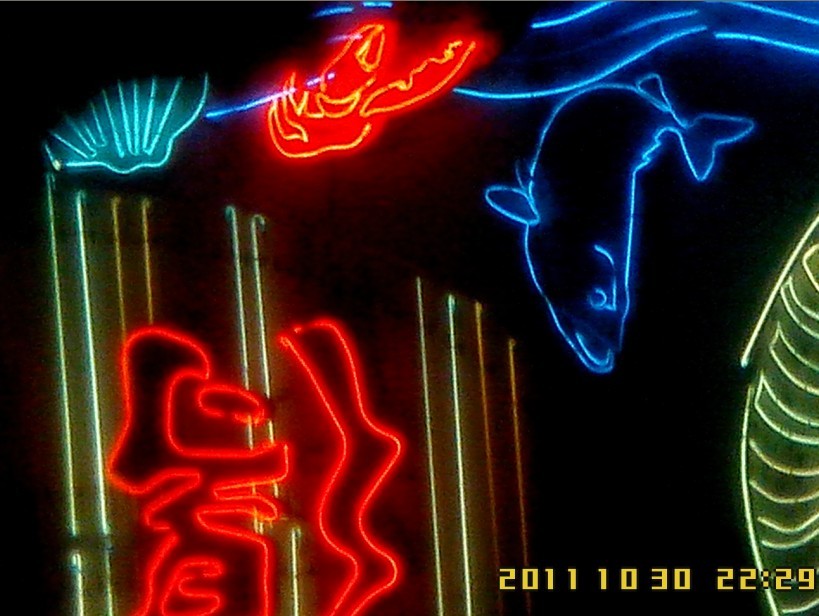

13、霓虹灯测试图2

14、霓虹灯3，记得是670倍

到周末，抽空打算把副镜自己镀银。

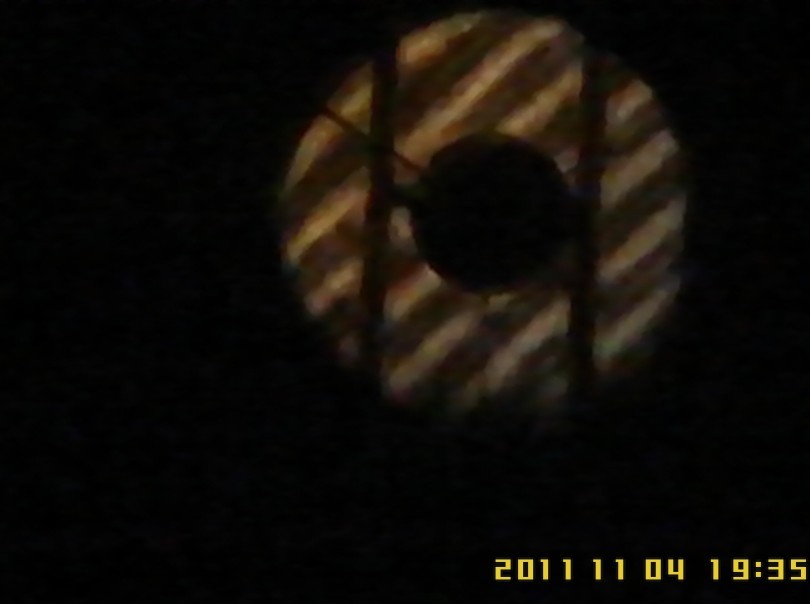

补两张光栅图(都是焦点后图片)
竖直的两根影子是防盗网影像。此时还需要将凸镜磨的更凸些，继续凸下模上W手法抛光，磨程可以加大到三分之一至二分之一左右


基本平行，中心部分还需要再磨凸一点点。此时磨程要短些，用力轻些（不需要加力，有手和模板的自身重量足够）

再来一张








评分

参与人数 2牧夫币 +30 收起 理由
非非 + 15 很给力!
errai + 15 LZ最好上个过程啊

查看全部评分
