老外ＤＩＹ　ＲＣ 250/F10【慎入】

[复制链接]
steveyzh 发表于 2011-12-11 20:54 | 显示全部楼层 |阅读模式 来自： 日本–东京都 KDDI通信公司

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 steveyzh 于 2011-12-11 21:04 编辑

老外ＤＩＹ　ＲＣ 250/F10

http://home.btconnect.com/astronoscope/Articles/RC250F10IntheMaking.html


回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| steveyzh 发表于 2011-12-11 20:55 | 显示全部楼层 来自： 日本–东京都 KDDI通信公司
主镜来源：捷克
http://www.dalekohledy-drbohlav.cz/english/zrc-soust.html

德国老头做的光学测试对比
http://www.astro-foren.de/showthread.php?p=50169
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-12-11 20:57 | 显示全部楼层 来自： 日本–东京都 KDDI通信公司

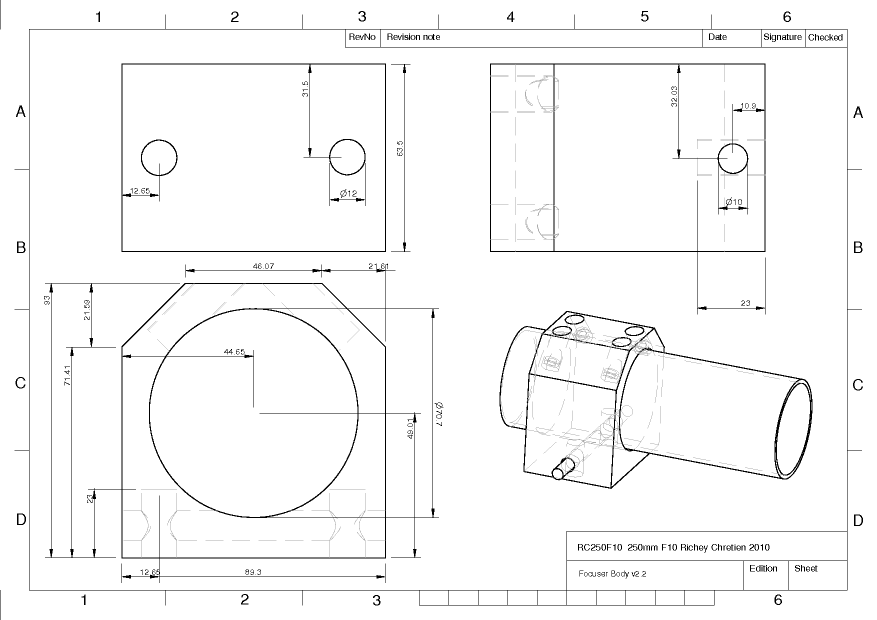

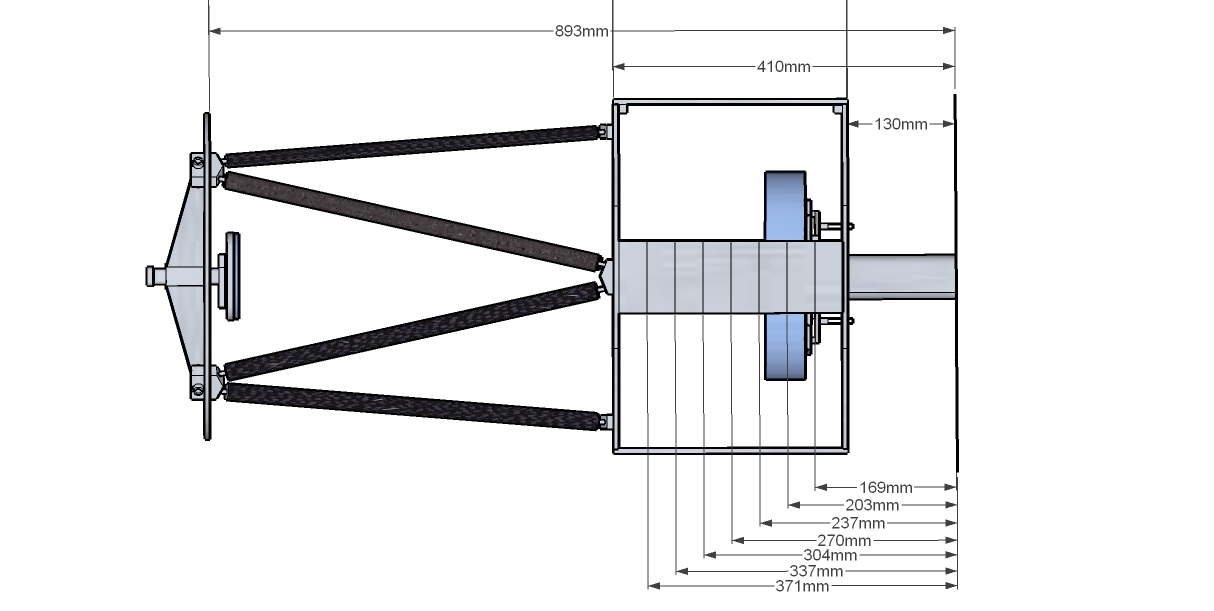

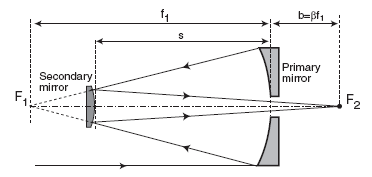

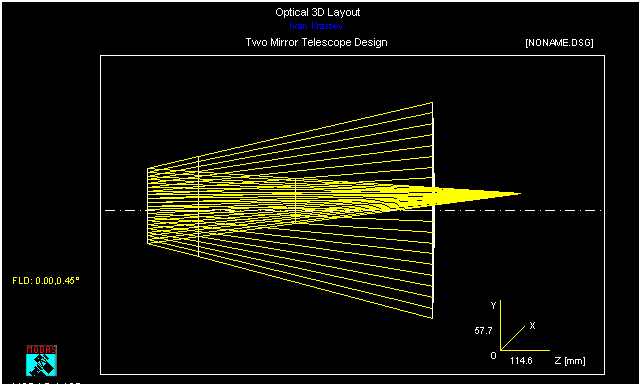

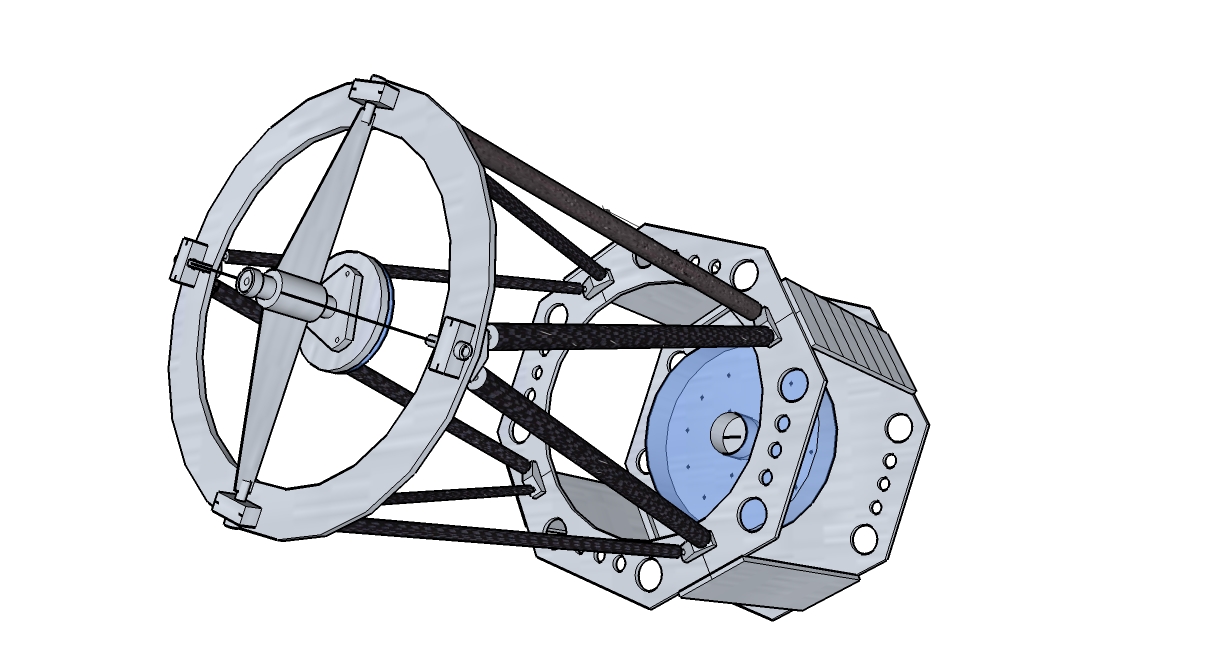

RC250F10-v16_CofG.jpg RC250_F10_V2_0_Ray_trace_with_baffles.gif
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-12-11 21:01 | 显示全部楼层 来自： 中国–福建–福州 移动
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-12-11 21:03 | 显示全部楼层 来自： 中国–福建–福州 移动

评分

参与人数 1牧夫币 +15 收起 理由
errai + 15 擦，精工细作啊，谢谢LZ分享

查看全部评分

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-12-11 21:08 | 显示全部楼层 来自： 中国–福建–福州 移动
本帖最后由 steveyzh 于 2011-12-11 21:09 编辑

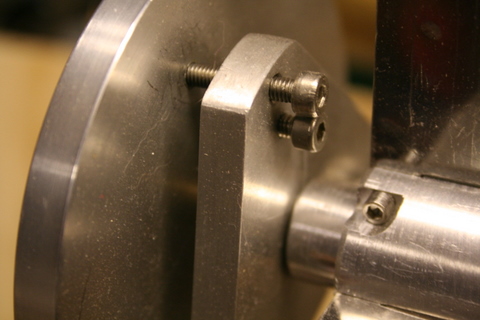

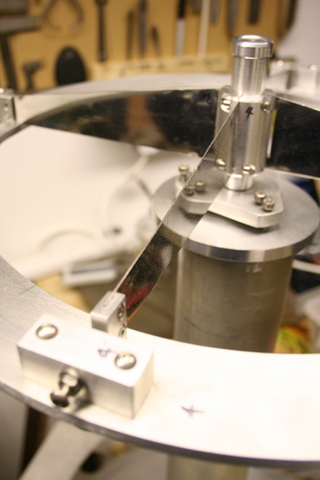

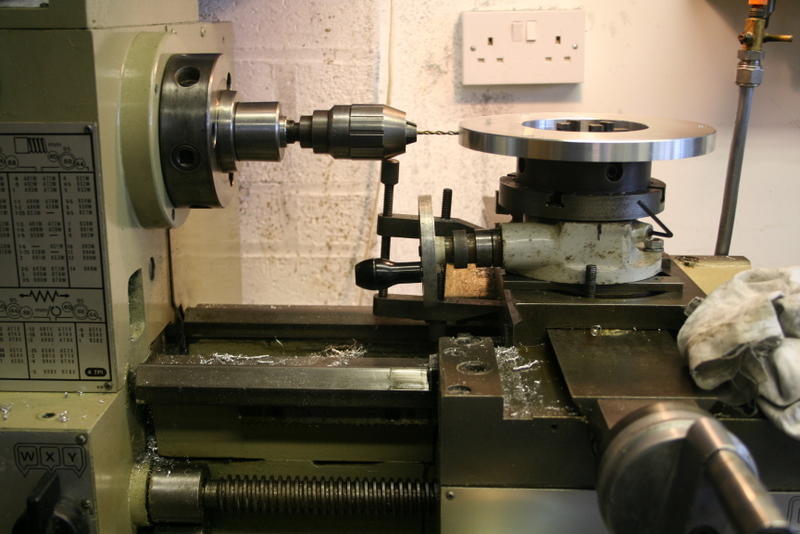

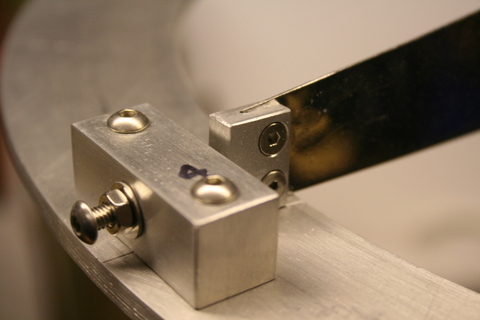

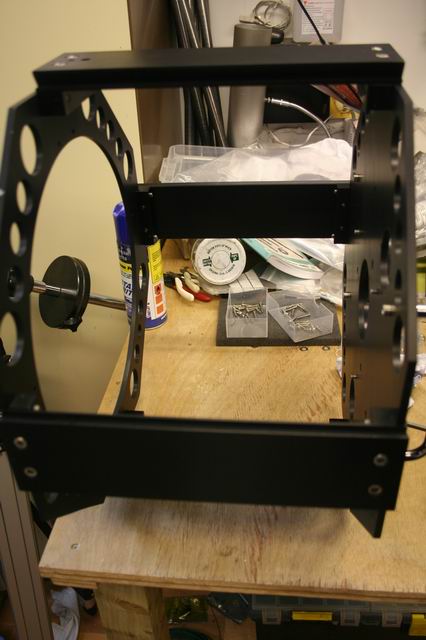

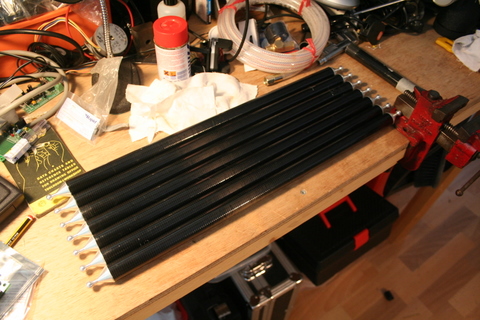

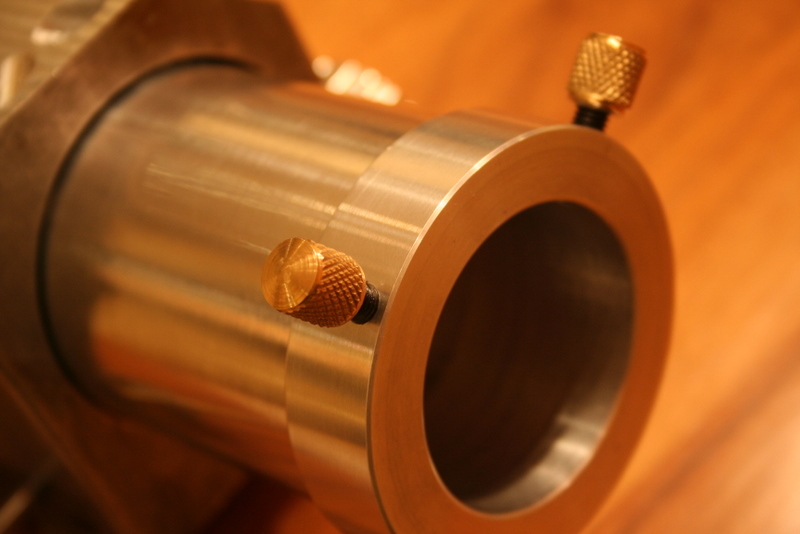

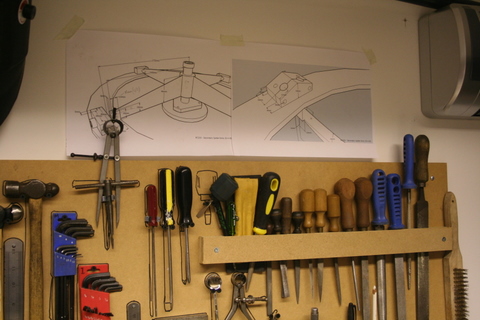

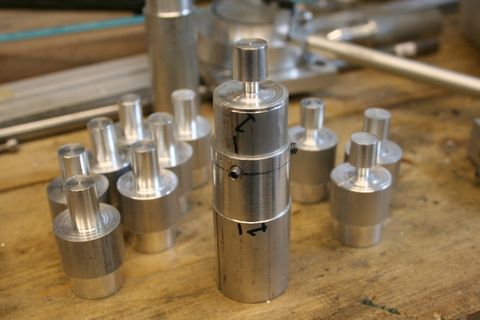

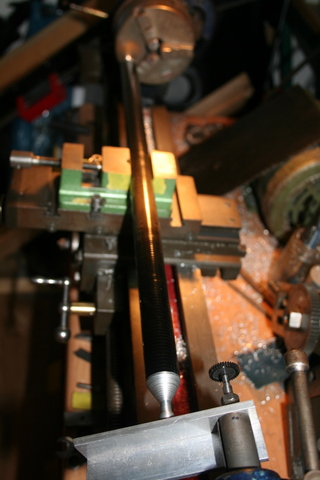

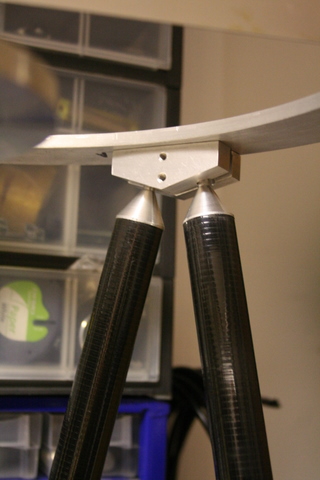

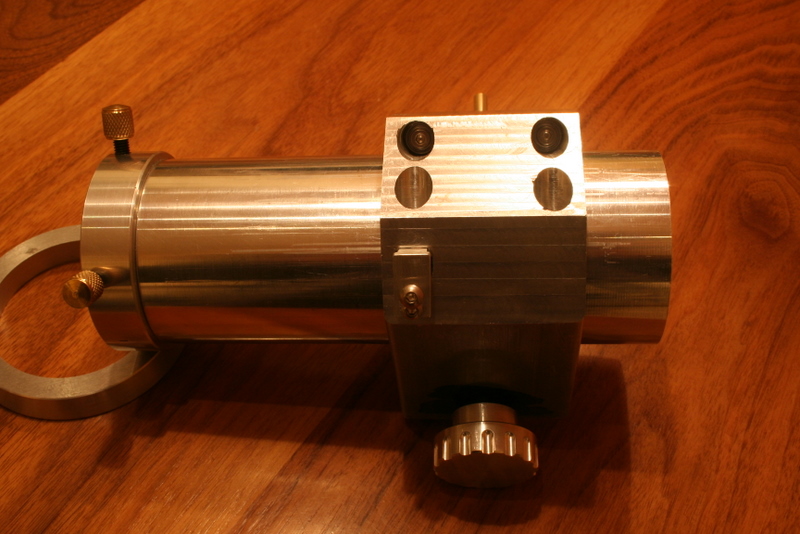

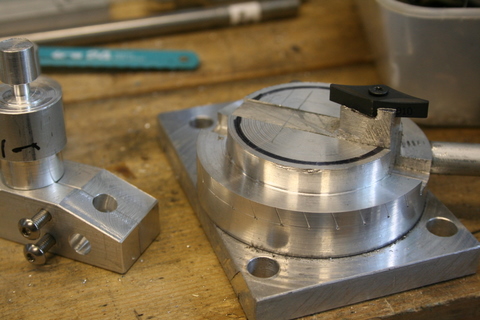

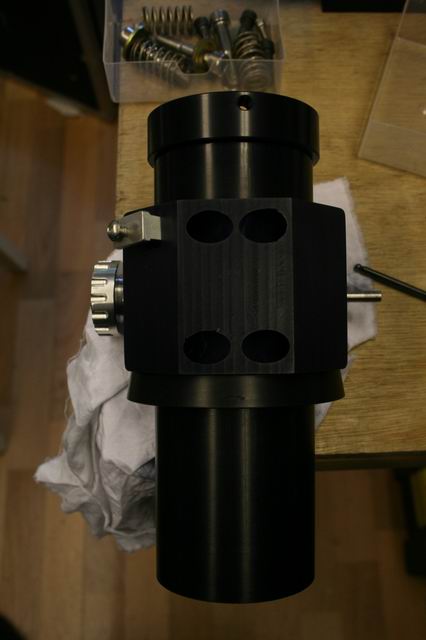

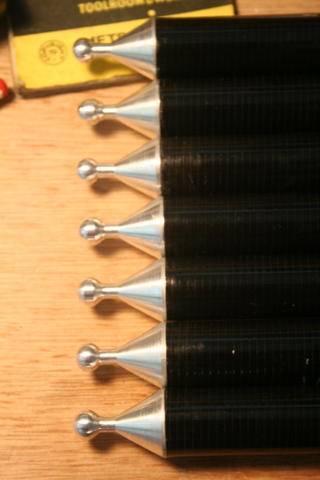

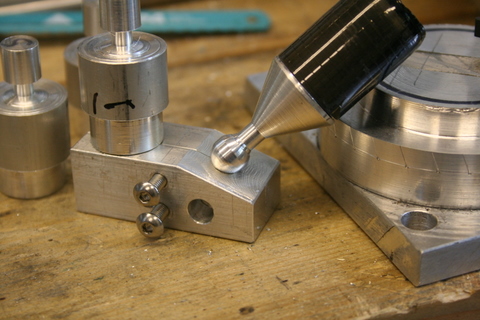

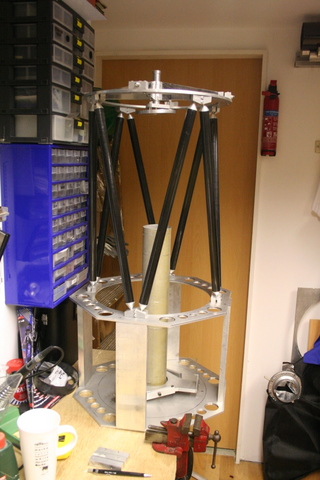

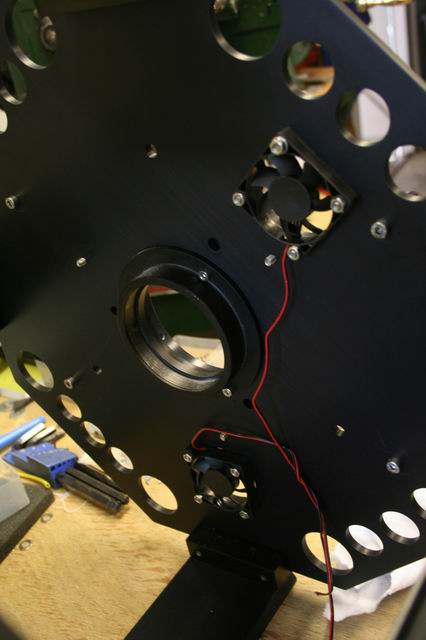

调整大小 All_parts_stiched.jpg
调整大小 IMG_8451.jpg
调整大小 IMG_8454.jpg
调整大小 IMG_8457.jpg
调整大小 IMG_8463.jpg
调整大小 IMG_8466.jpg
调整大小 IMG_8468.jpg
调整大小 IMG_8471.jpg
调整大小 IMG_8475.jpg
调整大小 IMG_8488.jpg
调整大小 IMG_8490.jpg
调整大小 IMG_8495.jpg
调整大小 IMG_8497.jpg
回复 顶~ 砸~

使用道具 举报

zxpkxq 发表于 2011-12-11 21:08 | 显示全部楼层 来自： 中国–浙江–杭州 电信
未命名 (4).jpg

点评

chenhuilian
这个口径250不行吧 跟人一比怎么那么大  详情 回复 发表于 2011-12-14 17:48
回复 顶~ 砸~

使用道具 举报

我有我疯格 发表于 2011-12-11 21:11 | 显示全部楼层 来自： 中国–广东–湛江 电信
老外就是牛！！有米有时间重要的是还有装备和技术
回复 顶~ 砸~

使用道具 举报

skylhui 发表于 2011-12-11 21:19 | 显示全部楼层 来自： 中国–河北–石家庄 电信
我那356牛反也是依这个模样设计制做的，做下来后有30多公斤。我看这老外，也是用NEQ6赤道仪来托，能托得动吗？？反正我那牛反后来改用电胶木板又做了一套后，才将将能用NEQ6托起。不知他那RC镜最终是多重？

点评

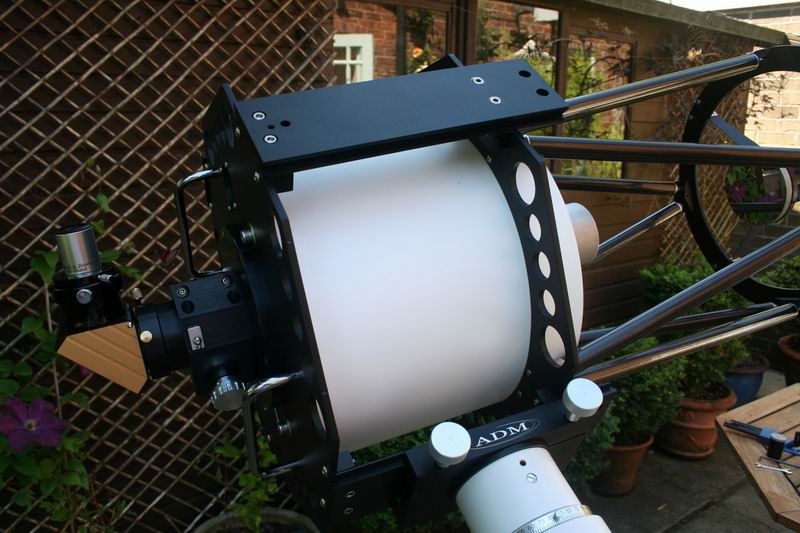

steveyzh

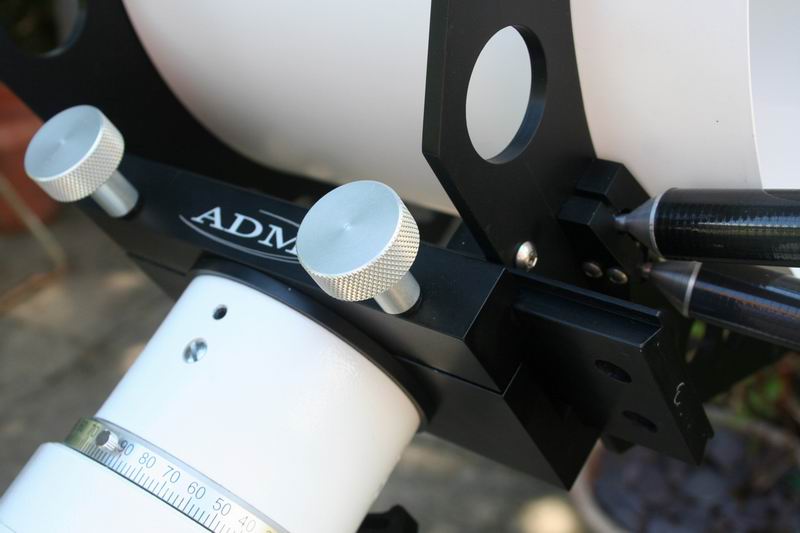

作者是借用他朋友的EQ6，换了ADM宽槽，他说很稳........................... 97 个部件 (DIY), 201 不锈钢螺丝 (买的) - 共 298 个零件. 钻 342 个孔. 整个过程超过 600 小时  详情 回复 发表于 2011-12-11 21:36
回复 顶~ 砸~

使用道具 举报

木星大黑斑 发表于 2011-12-11 21:27 | 显示全部楼层 来自： 中国–广东–东莞 联通
我靠，那个赤道仪，那一排重锤。。。
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-12-11 21:36 | 显示全部楼层 来自： 中国–福建–福州 移动
skylhui 发表于 2011-12-11 21:19


登录/注册后可看大图

我那356牛反也是依这个模样设计制做的，做下来后有30多公斤。我看这老外，也是用NEQ6赤道仪来托，能托得动 ...

Unit
Distance from datum
Weight
Accesory
Moments
Focuser
Estimate
65
1.5
97.5
Backplate
Actual+est
130
3
390
Mirror Cell
Actual
164
0.7
114.8
Primary Mirror
Acual
204
3.86
787.44
Spacer Plates
Estimate
270
8
2160
Middle Ring
Actual
404
0.9
363.6
Truss tubes
Actual
638
1
638
Front assembly
Actual
899
1.64
1474.36
Total
20.6KG
6025.7
CofG
292.5097

作者是借用他朋友的EQ6，换了ADM宽槽，他说很稳...........................

97 个部件 (DIY), 201 不锈钢螺丝 (买的) - 共 298 个零件.
钻 342 个孔.
整个过程超过 600 小时
回复 顶~ 砸~

使用道具 举报

lwgarfield 发表于 2011-12-11 21:37 | 显示全部楼层 来自： 中国–山东–济南–莱芜区 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

Q_9119_Q 发表于 2011-12-11 21:48 | 显示全部楼层 来自： 中国–湖南–长沙 中移铁通
，大牛，太牛，超牛，牛逼！
回复 顶~ 砸~

使用道具 举报

weiarc 发表于 2011-12-11 22:45 | 显示全部楼层 来自： 中国–广东–深圳 电信/深圳大学
7楼在误导人！
回复 顶~ 砸~

使用道具 举报

lsd 发表于 2011-12-11 23:16 | 显示全部楼层 来自： 中国–山东–淄博 联通
每个工种都是8级，设备也没的说
回复 顶~ 砸~

使用道具 举报

hmm 发表于 2011-12-11 23:23 | 显示全部楼层 来自： 中国–陕西–西安 联通
靠，这做的是牛反啊！！！

点评

果子熊
应该是卡塞格林吧？  详情 回复 发表于 2011-12-14 19:27
回复 顶~ 砸~

使用道具 举报

遨游星空 发表于 2011-12-11 23:29 | 显示全部楼层 来自： 中国–广东–揭阳 中移铁通
没有开光照，遗憾啊！~　　　　　　　　　　　　　　
回复 顶~ 砸~

使用道具 举报

wamou 发表于 2011-12-12 00:14 | 显示全部楼层 来自： 中国–安徽–六安 电信
太牛了。。。。。。。。。。。。。。。。。。
回复 顶~ 砸~

使用道具 举报

885645 发表于 2011-12-12 00:27 | 显示全部楼层 来自： 中国–广西–桂林–阳朔县 电信
真是强人啊！！！！
回复 顶~ 砸~

使用道具 举报

乌龟虫 发表于 2011-12-12 03:20 | 显示全部楼层 来自： 中国–重庆–重庆 联通
作者应该是捷克的国家三级钳工

点评

hmm
额，这都知道，仁兄果然见多识广  详情 回复 发表于 2011-12-12 09:09
回复 顶~ 砸~

使用道具 举报
