步进电机驱动请教

 火 [复制链接]
x11551 发表于 2011-12-28 13:53 | 显示全部楼层 |阅读模式 来自： 中国–河南–济源 联通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 x11551 于 2011-12-28 13:57 编辑

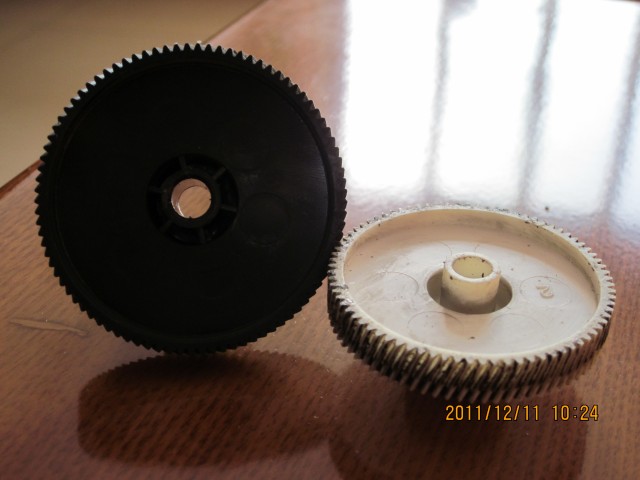

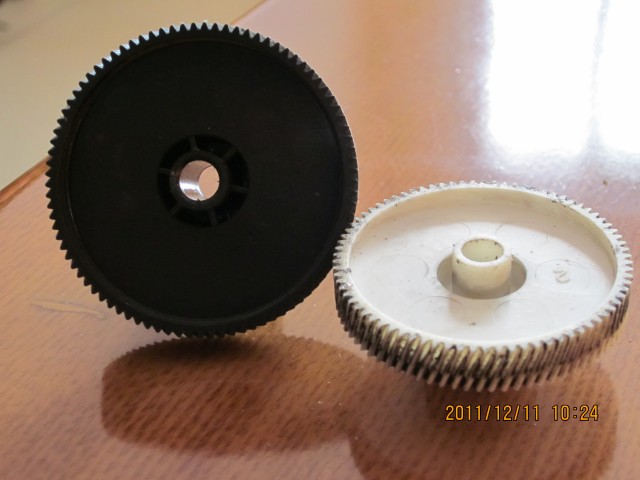

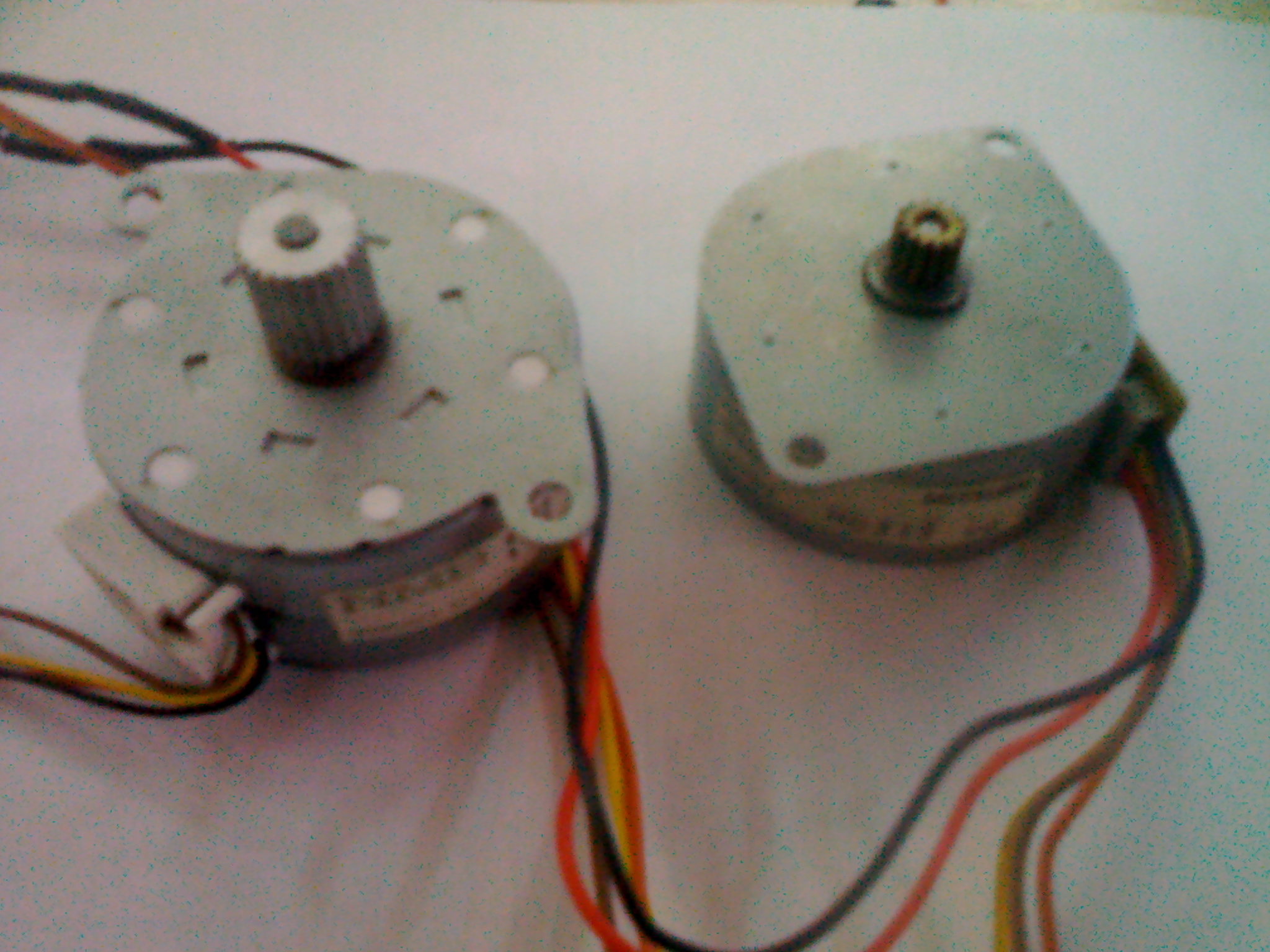

手头有两个美上美的M42SP-6T步进电机，12V的电压，想DIY个电动调焦，请问改用什么驱动板？各位大侠请指点指点
步进电机

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
fyjs 发表于 2011-12-28 14:06 | 显示全部楼层 来自： 中国–山东–德州 联通
淘宝上搜一下，应该有的。。。。。。
回复 顶~ 砸~

使用道具 举报

mf_blue 发表于 2011-12-28 14:20 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
用ULN2003驱动就行，还得配合单片机用才能用。
提供点资料，不懂就上网搜索。
2相四线，四相五线，四相六线步进电机接线及驱动方法.rar (46.23 KB, 下载次数: 3381) 51单片机驱动步进电机电路及程序.rar (130.72 KB, 下载次数: 3369)

点评

mylovexf
好好学习下！先收下了！  详情 回复 发表于 2011-12-28 15:28
天道无极
资料！偶收藏了~~~ lolz  发表于 2011-12-28 15:17
x11551
头晕，不想研究这东西http://item.taobao.com/item.htm?id=1329374183单片机究竟是啥东西？整天听说这东西，没研究过，不懂啊  详情 回复 发表于 2011-12-28 14:48
fyjs
我的这个电机需要什么驱动板驱动。  详情 回复 发表于 2011-12-28 14:28
回复 顶~ 砸~

使用道具 举报

fyjs 发表于 2011-12-28 14:28 | 显示全部楼层 来自： 中国–山东–德州 联通
mf_blue 发表于 2011-12-28 14:20


登录/注册后可看大图

用ULN2003驱动就行，还得配合单片机用才能用。
提供点资料，不懂就上网搜索。
...

IMG_0006~1.jpg 我的这个电机需要什么驱动板驱动。
回复 顶~ 砸~

使用道具 举报

 楼主| x11551 发表于 2011-12-28 14:48 | 显示全部楼层 来自： 中国–河南–济源 联通
mf_blue 发表于 2011-12-28 14:20


登录/注册后可看大图

用ULN2003驱动就行，还得配合单片机用才能用。
提供点资料，不懂就上网搜索。
...

头晕，不想研究这东西http://item.taobao.com/item.htm?id=1329374183单片机究竟是啥东西？整天听说这东西，没研究过，不懂啊

点评

iblold
那就别用步进电机，用个减速电机就行了，电压控制转速  详情 回复 发表于 2011-12-28 15:47
回复 顶~ 砸~

使用道具 举报

 楼主| x11551 发表于 2011-12-28 15:11 | 显示全部楼层 来自： 中国–河南–济源 联通
本帖最后由 x11551 于 2011-12-29 13:10 编辑
Optampl 发表于 2011-12-28 14:21


登录/注册后可看大图

驱动电流不大的话 直接用一片ULN2803就搞定了，我的5V步进电机就是这样搞定的。 ...


这个电机电流时0.6A的，怎么用？发个图看下哈，只想搞个简单的电动调焦，没想弄那么复杂，单片机，控制器，编程。。。头大了

点评

黑暗
我的电调焦虽然是直流电机，但也是用单片机控制的。因为功能多必须用。电机驱动用输出的高电平控制驱动板控制电机正反转…  详情 回复 发表于 2011-12-28 19:17
mf_blue
0.6a是电流。基础知识还需加固。  详情 回复 发表于 2011-12-28 17:30
回复 顶~ 砸~

使用道具 举报

mylovexf 发表于 2011-12-28 15:28 | 显示全部楼层 来自： 中国–陕西–西安 联通
mf_blue 发表于 2011-12-28 14:20


登录/注册后可看大图

用ULN2003驱动就行，还得配合单片机用才能用。
提供点资料，不懂就上网搜索。
...

好好学习下！先收下了！
回复 顶~ 砸~

使用道具 举报

iblold 发表于 2011-12-28 15:47 | 显示全部楼层 来自： 中国–北京–北京 电信
本帖最后由 iblold 于 2011-12-28 15:49 编辑
x11551 发表于 2011-12-28 14:48


登录/注册后可看大图

头晕，不想研究这东西http://item.taobao.com/item.htm?id=1329374183单片机究竟是啥东西？整天听说这东 ...


那就别用步进电机，用个减速电机就行了，电压控制转速
步进电机需要提供时序脉冲才能转起来，所以必须有个时序发生器，一般都用单片机做
好像也有专用的驱动器，但那成本就高了
回复 顶~ 砸~

使用道具 举报

mf_blue 发表于 2011-12-28 17:30 来自手机 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房
x11551 发表于 2011-12-28 15:11
这个电机电压时0.6A的，怎么用？发个图看下哈，纸箱搞个简单的电动调焦，没想弄那么复杂，单片机，控制器 ...

0.6a是电流。基础知识还需加固。

点评

x11551
打错了而已，这个还是知道的  详情 回复 发表于 2011-12-28 19:14
回复 顶~ 砸~

使用道具 举报

 楼主| x11551 发表于 2011-12-28 19:14 | 显示全部楼层 来自： 中国–河南–济源 联通
mf_blue 发表于 2011-12-28 17:30


登录/注册后可看大图

0.6a是电流。基础知识还需加固。

打错了而已，这个还是知道的
回复 顶~ 砸~

使用道具 举报

黑暗 发表于 2011-12-28 19:17 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: 步进电机驱动请教

x11551 发表于 2011-12-28 15:11


登录/注册后可看大图

这个电机电压时0.6A的，怎么用？发个图看下哈，纸箱搞个简单的电动调焦，没想弄那么复杂，单片机，控制器 ...

我的电调焦虽然是直流电机，但也是用单片机控制的。因为功能多必须用。电机驱动用输出的高电平控制驱动板控制电机正反转…
回复 顶~ 砸~

使用道具 举报

xwxwwx 发表于 2011-12-28 19:46 | 显示全部楼层 来自： 中国–湖北–黄石 电信
ULN2003只能驱动0.5A以下电流的步进，楼主步进看型号似乎是42的，工作电流应该超过1A，ULN2003好像不行。

点评

x11551
是M42SP-6T，应该怎么控制？简单点就好了，不想再去研究变成什么的了  详情 回复 发表于 2011-12-28 21:00
回复 顶~ 砸~

使用道具 举报

夜光蜗牛 发表于 2011-12-28 20:29 | 显示全部楼层 来自： 中国–上海–上海 教育网/上海交通大学教育网
用l298也可以..........................
回复 顶~ 砸~

使用道具 举报

 楼主| x11551 发表于 2011-12-28 21:00 | 显示全部楼层 来自： 中国–河南–济源 联通
本帖最后由 x11551 于 2011-12-29 13:11 编辑
xwxwwx 发表于 2011-12-28 19:46


登录/注册后可看大图

ULN2003只能驱动0.5A以下电流的步进，楼主步进看型号似乎是42的，工作电流应该超过1A，ULN2003好像不行。 ...


是M42SP-6T，应该怎么控制？简单点就好了，不想再去研究编程什么的了
回复 顶~ 砸~

使用道具 举报

xwxwwx 发表于 2011-12-28 21:24 | 显示全部楼层 来自： 中国–湖北–黄石 电信
x11551 发表于 2011-12-28 21:00


登录/注册后可看大图

是M42SP-6T，应该怎么控制？简单点就好了，不想再去研究变成什么的了

呵呵，步进电机控制好像没法简单，一般要控制三个信号，使能、方向、脉冲。控制方案的话，我所知道的有3种，单片机加步进驱动器、电脑并口或串口直接控制步进驱动器、单片机集成到步进驱动器，没有一种是简单的，都涉及到编程。

点评

x11551
编程是自己编？用C++语言还是编程器？  详情 回复 发表于 2011-12-28 21:43
回复 顶~ 砸~

使用道具 举报

 楼主| x11551 发表于 2011-12-28 21:43 | 显示全部楼层 来自： 中国–河南–济源 联通
xwxwwx 发表于 2011-12-28 21:24


登录/注册后可看大图

呵呵，步进电机控制好像没法简单，一般要控制三个信号，使能、方向、脉冲。控制方案的话，我所知道的有3 ...

编程是自己编？用C++语言还是编程器？
回复 顶~ 砸~

使用道具 举报

schun 发表于 2011-12-28 21:54 | 显示全部楼层 来自： 中国–云南–昆明 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| x11551 发表于 2011-12-28 21:58 | 显示全部楼层 来自： 中国–河南–济源 联通
schun 发表于 2011-12-28 21:54


登录/注册后可看大图

用C语言要方便很多，如51系列单片机可用KeilC51

镜子还没有摸索透，因为自助个电动调焦，在现学个C语言，有点麻烦了
回复 顶~ 砸~

使用道具 举报

schun 发表于 2011-12-28 22:06 | 显示全部楼层 来自： 中国–云南–昆明 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| x11551 发表于 2011-12-28 22:13 | 显示全部楼层 来自： 中国–河南–济源 联通
schun 发表于 2011-12-28 22:06


登录/注册后可看大图

步进电机用单片机来驱动是最方便的，但是程序也是必须的，如果不想太麻烦还是用直流减速电机吧，通过开关来 ...

手头现有两个美上美的步进电机，想着说差不多自己做个电动调焦，不想再去买东西了，自助不是就要充分利用手头现有的材料吗？
回复 顶~ 砸~

使用道具 举报
