50mm双筒望远镜制作-非非物镜组diy

 火 [复制链接]
boneking 发表于 2012-1-11 21:42 | 显示全部楼层 |阅读模式 来自： 中国–陕西–西安 中移铁通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×

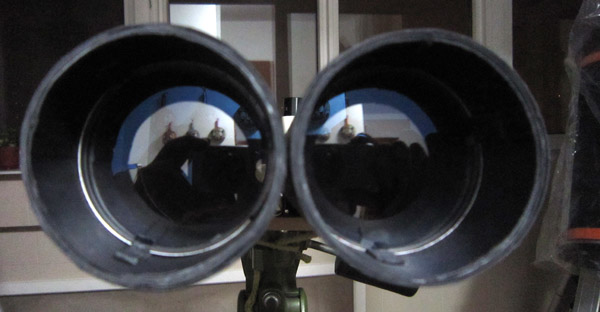

先看结果：

这次用非非双分离50mm物镜组制作了双筒望远镜，物镜组焦距450mm，目前配合显微镜10X平场目镜一对，算下来大概是20多倍。以后再自制10mm左右目镜一对，换着用。


用这种物镜之前做过一个单筒的小镜，这次就比较有经验了。
仔细观察了这种50mm物镜组（很多同好都拍到了这种镜组），只有凹镜有一面是镀膜的，而且是与凸镜连接的一面，因此推断这本是半成品胶合物镜，胶合后才镀其他面的膜，当然我是瞎猜的了


下边是部分制作过程图：

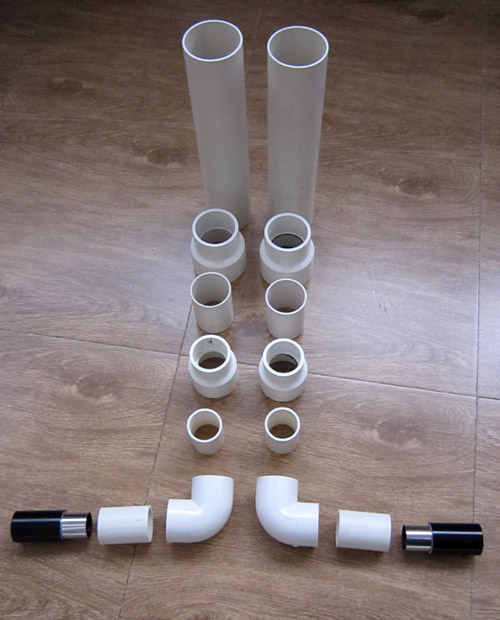

材料准备，仔细切割了pvc筒，毕竟双筒要求精度高些才好对齐。
为了降低难度，也为了观星方便，只加天顶上下正像。




大概连接起来，还没有卷物镜筒

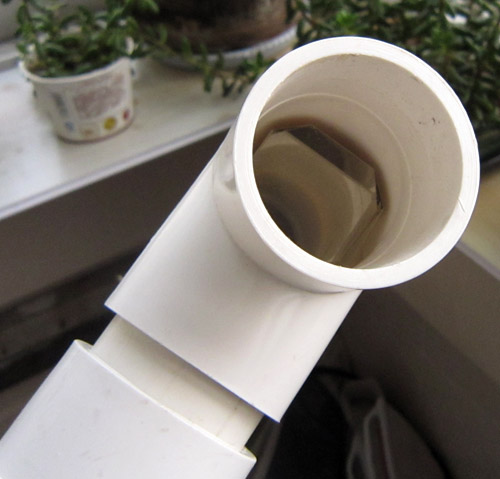

弯头安装棱镜，先放进去准备对齐。

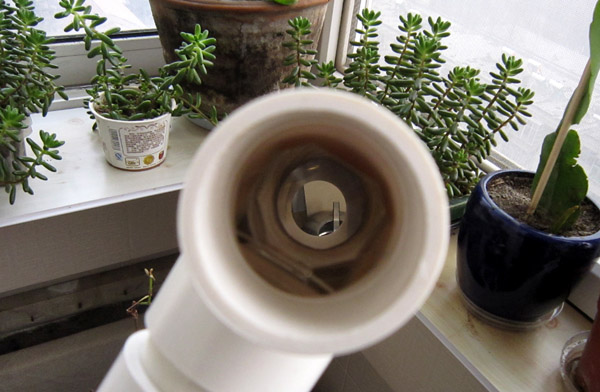

连接上镜筒，象校准牛反副镜一样仔细调整棱镜角度，要看到目镜筒及内壁，镜筒，镜筒口都呈现同心圆。
幸亏之前有校准自己的牛反的经验，但还是费了很大的力气才弄好。




用玻璃胶固定好


为了方便操作，把玻璃胶挤到了注射小针筒里，对准缝隙挤胶容易多了，当时胶牛反副镜的时候就没想到这个好办法，弄得到处都是玻璃胶。

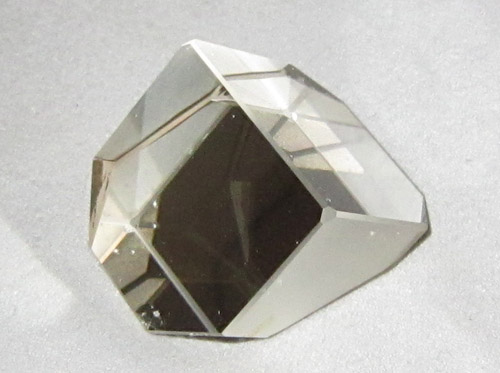

有必要介绍一下这对棱镜
这对棱镜大小合适，刚好放到弯头里
棱镜反射率看起来很不错

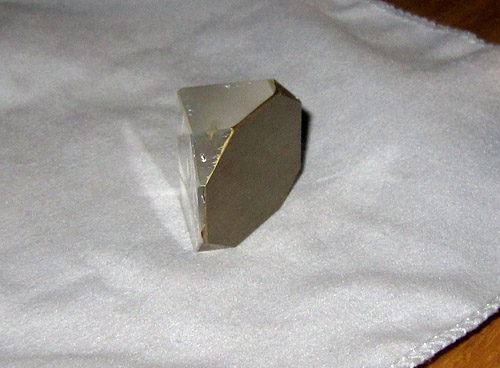

在这面似乎镀有镜面，可以看到保护层，是不是就是传说中的高反棱镜？


还是纸筒物镜座，不过这次尽可能的制作精细，力求位置精确。当然了，纸做的，又能指望多少呢？


消光部分没有拍照。镜筒粗的部分衬了黑卡纸，靠近目镜较细的部分用消光绒纸。每个镜筒加了三个光阑，目测消光很好。




开始固定镜筒！

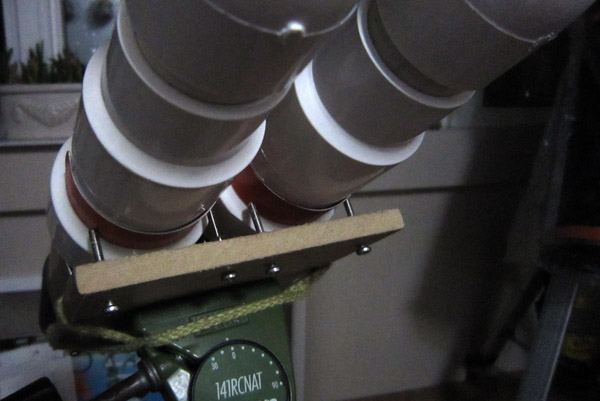

固定及调节镜筒用了螺丝




这个部分最丑！
唉。以后再想法子改进吧。


镜子完成后调整很容易，很快就对齐了双目，白天看景物十分爽，感觉色差很小。

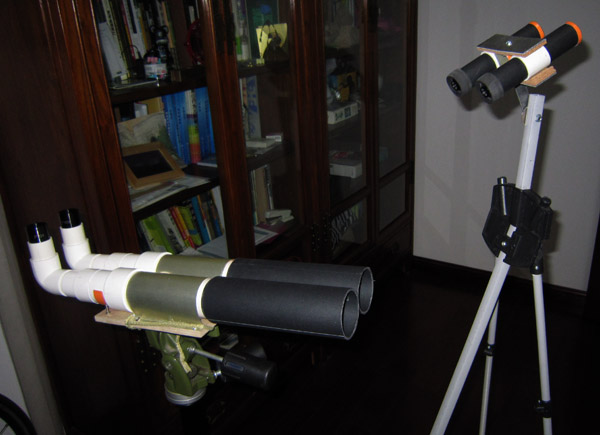

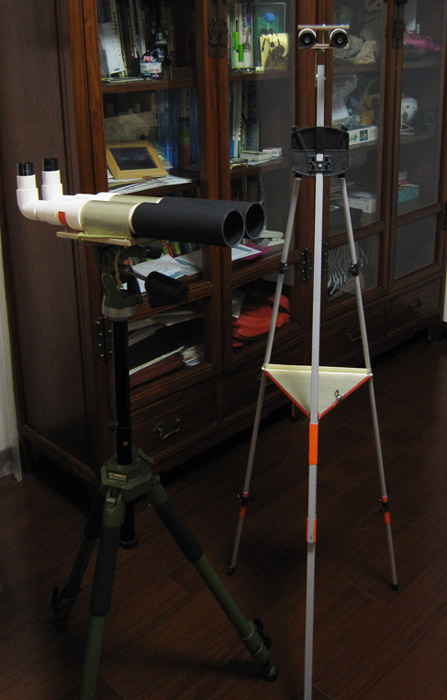

把它和之前做的WALL-E造型小双筒放到一起合影！


再来一张！




凑数开光吧，手持目镜后拍摄对面楼。
干吗拍别人家？晚上又起雾了，我倒是想拍月亮，得有啊。


变焦拍一下，拍到人了……


凑数再来一张


目视的效果当然比图片好多了，更何况双目呢。


天晴了上楼顶观星！不用搬沉重的203牛反了。
欢迎大伙儿批评！
望远镜, 制作

评分

参与人数 1牧夫币 +10 收起 理由
非非 + 10 有模有样的 送10元代金券

查看全部评分

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
steveyzh 发表于 2012-1-11 21:50 | 显示全部楼层 来自： 中国–福建–厦门 联通
这个得顶一下。。。。。。。。。

非非来加分，送钱

点评

东看看
不错。像模像样的。。。。。。。。。。。。。。。  详情 回复 发表于 2012-1-12 11:43
回复 顶~ 砸~

使用道具 举报

hzhfx007 发表于 2012-1-11 21:52 | 显示全部楼层 来自： 中国–浙江–杭州 电信
LZ太厉害了,顶一个
回复 顶~ 砸~

使用道具 举报

xdxd1201 发表于 2012-1-11 21:58 | 显示全部楼层 来自： 中国–甘肃–兰州 电信
回复 顶~ 砸~

使用道具 举报

南河 发表于 2012-1-11 22:00 | 显示全部楼层 来自： 中国–上海–上海–浦东新区 电信
好啊好啊赞一个！
回复 顶~ 砸~

使用道具 举报

JosephRed 发表于 2012-1-11 22:02 | 显示全部楼层 来自： 中国–河南–洛阳 联通
赞啊！蛮漂亮的镜子！
回复 顶~ 砸~

使用道具 举报

hzg0728 发表于 2012-1-11 22:04 | 显示全部楼层 来自： 中国–广东–佛山 电信
这个漂亮!先顶再看
回复 顶~ 砸~

使用道具 举报

zrs347 发表于 2012-1-11 22:04 | 显示全部楼层 来自： 中国–广东–中山 电信
太厉害了，偷窥利器阿
回复 顶~ 砸~

使用道具 举报

霜从夜降 发表于 2012-1-11 22:16 | 显示全部楼层 来自： 中国–天津–天津 联通
楼主精神可嘉,帮你顶一个。嘿嘿,凌镜是五角地么?另外，你的三脚架貌似曼富图的,是么?

点评

霜从夜降
呵呵，这款绿色的曼富图很少见啊.三凌镜成倒像么??  详情 回复 发表于 2012-1-11 23:30
boneking
眼力很好嘛，三脚架是曼富图，军绿色的，帅吧。 棱镜是普通的三棱镜。  发表于 2012-1-11 22:23
回复 顶~ 砸~

使用道具 举报

放星 发表于 2012-1-11 22:16 | 显示全部楼层 来自： 中国–福建–莆田 电信
厉害。。。。。。。。。。。。。
回复 顶~ 砸~

使用道具 举报

samol 发表于 2012-1-11 22:22 | 显示全部楼层 来自： 中国–江苏–苏州 电信
回复 顶~ 砸~

使用道具 举报

cckaola 发表于 2012-1-11 22:28 | 显示全部楼层 来自： 中国–甘肃–酒泉 电信
哇，这双筒看起来真像那么一回事
回复 顶~ 砸~

使用道具 举报

 楼主| boneking 发表于 2012-1-11 22:29 | 显示全部楼层 来自： 中国–陕西–西安 中移铁通
本帖最后由 boneking 于 2012-1-11 22:47 编辑

感谢各楼层的支持！
刚才终于能看见月亮了，感觉不错。月亮的亮度高，无阴影这边锐利的边缘外，色差能感觉到一点，不过不影响观测。如果装配的更精准，色差一定还能控制的更好。

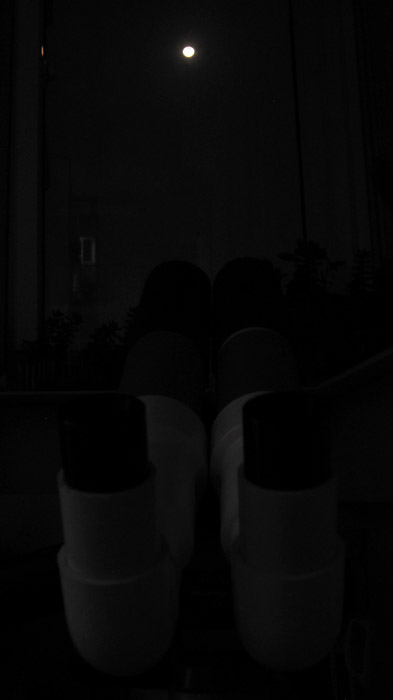

坐在阳台上暖暖和和看月亮
