全面电动之第一步：也做电动调焦

初入此门，不知深浅，收个二手80EQ投石问路。一是想看看清楚月亮上的痘痘，其次通过人为努力，穷尽器材极限，奇迹出后羿弓箭射日。另外就是醉翁之意不在酒，平时对光、机、电结合成系统颇有兴趣。如此望远镜，用来改造成电动跟踪天体拍照设备将是令人兴奋到难以入睡的好事。若一发不可收，下个目标-----手工磨制镜片，做个大口径牛顿摄影镜。

廉价器材的无奈就是用料过于谦和，纤细的脚架委婉着婀娜的赤道仪，你任何操作，它们都会附和以翩翩起舞，焦距几乎无法线性完成。只能调一次，待望远镜平静下来再看结果。等你感觉焦距差不多调好的时候，星宿已悄然飘过了80毫米的镜口。看来还是要先利其器呀！找软柿子捏！向电动调焦下手，一步步走到所有操作电动化。这样不仅过了动手改造之瘾，还能回避开设备柔弱问题，起码顺利入门。

说干就干，首先解决原器材的一些问题。调焦部分的上阻尼块是注塑的，表面有收缩痕，调节手感过硬，又会划伤调焦筒，取出在平滑台面上用细水砂纸研磨至平整，放少许润脂装回。再试，平顺很多。手轮下边有钢片，弹性过强，适当将其虐待至卑微。电动调焦架寄生安装在原调焦座的4根螺丝上，其中靠近马达变速箱的换成平机螺丝。下边在图片上说话，清晰明了：

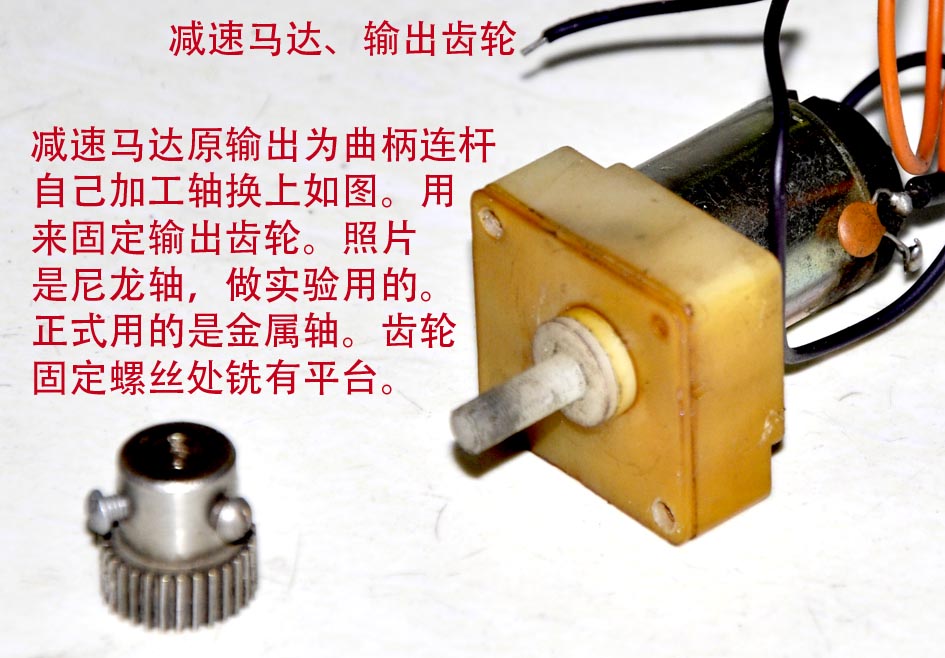

1、  减速马达和输出齿轮：

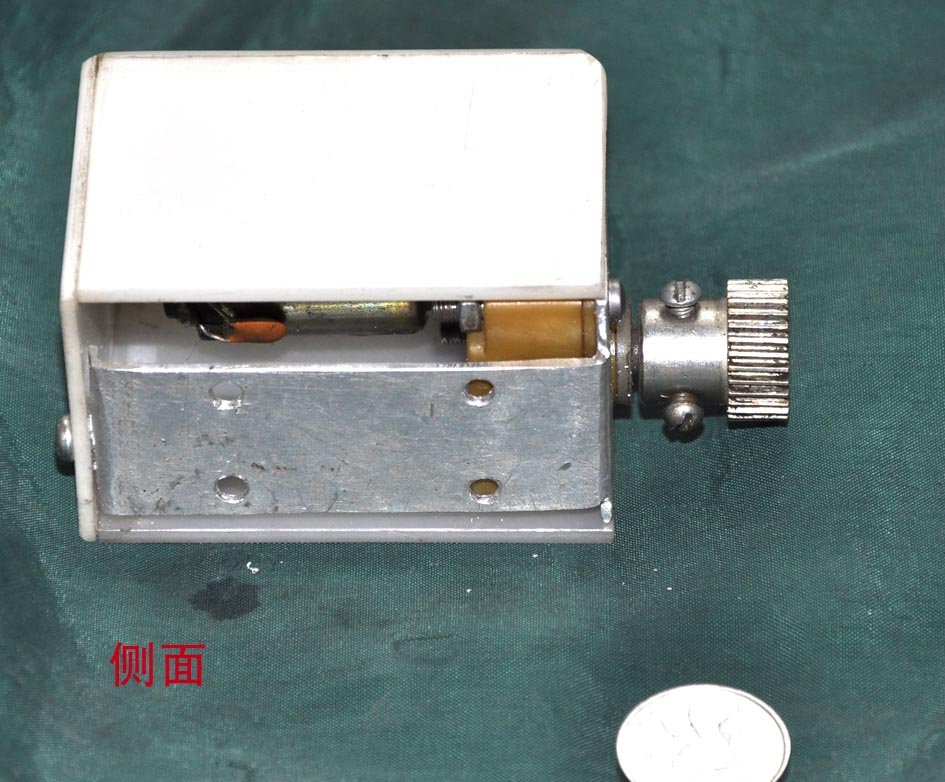

在自己势力范围内，找一个减速电机（带有变速箱的马达）。我恰巧有几个原录音机上电动，慢开门电机。变速箱是塑料的，看看齿轮力道够用，低速时声音极小。偷窥嫦娥不会被洞察。就算你是纯洁的孩子，一份宁静留给自己也不是坏事。输出齿轮没有讲究，能与大齿轮配合就好。

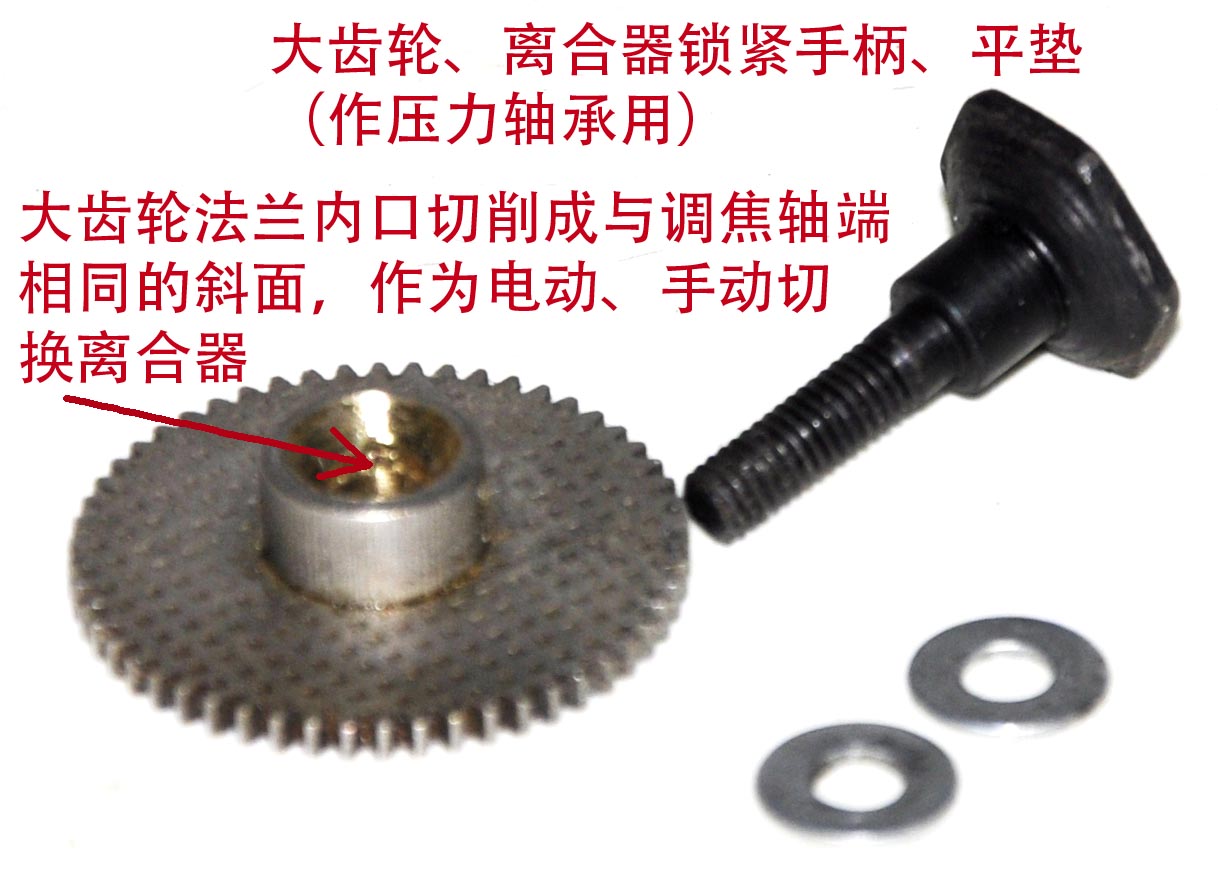

2、  大齿轮与离合器：

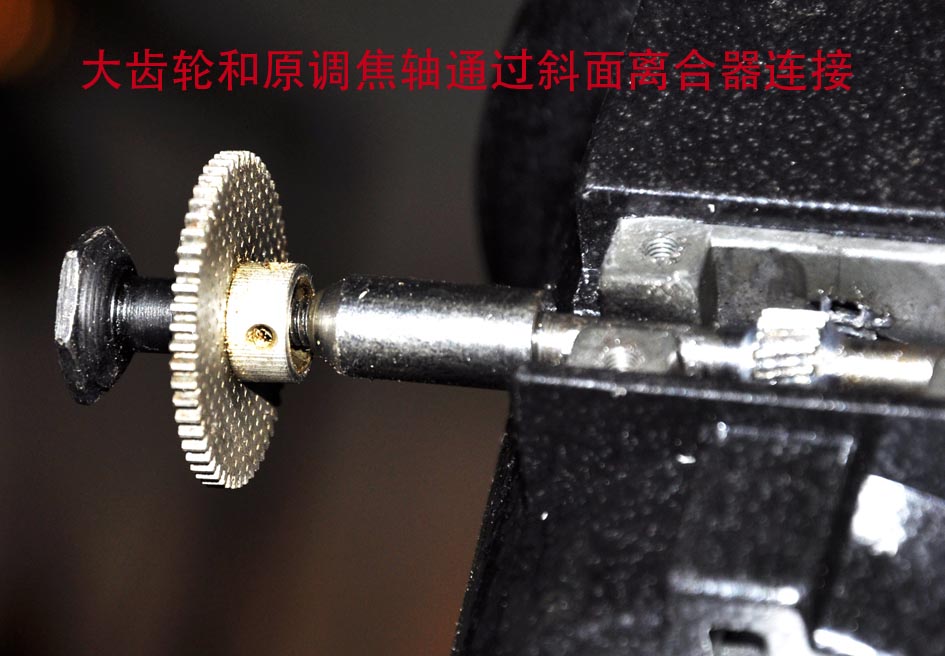

找一个适当的大齿轮，在法兰内孔用自己磨制的样板钻头扩出相应锥度的孔。样板钻头可以根据原调焦轴端面锥度来磨。二者锥度越契合，离合操作越顺畅。然后找一个大螺帽螺丝，车一个离合手柄，下边攻丝。由于转速很低，不去找压力轴承了，用两个平垫代替。平垫越光滑越好。离合手柄穿过2个平垫、穿过大齿轮旋入调焦轴。适当松开，大齿轮会在轴的斜面上空转，这时可手动调焦（按说大齿轮内侧应该有个弹簧，松开手柄时把大齿轮推离斜面，因为转速低，斜面短不用也没事）。旋紧手柄，两斜面契合，马达带动调焦轴转，实现电动调焦。

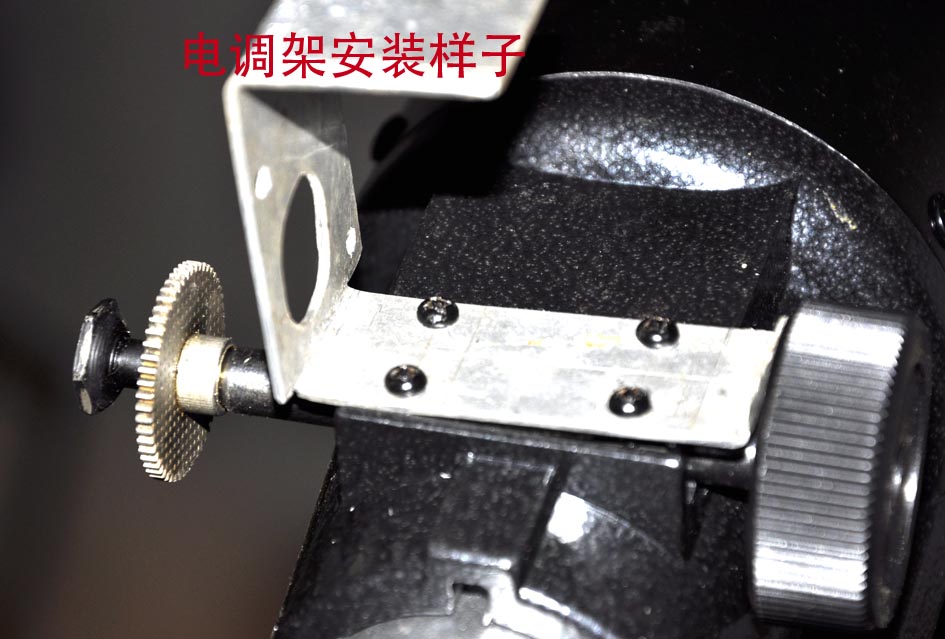

3、  电调焦固定架：

用铝或铁板按原调焦器能容忍的空间做出可以容下电调的支架。原来的4个固定螺丝一并同时支架。靠近变速箱的两个要换成平顶螺丝。

4、  做个盒：

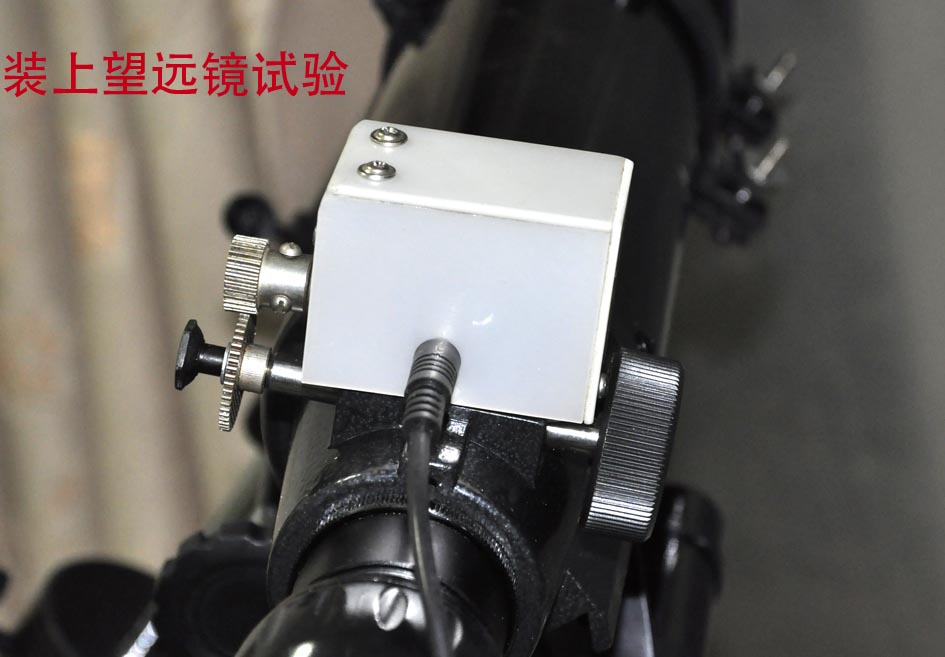

给电调做个小盒，显得整洁一些。现在可以全部安装到望远镜上试验效果了，用可调稳压器选定快、慢速电压。我的慢速5V快速12V。电动调焦平顺流畅，噪音很小。

5、  电调控制部分：

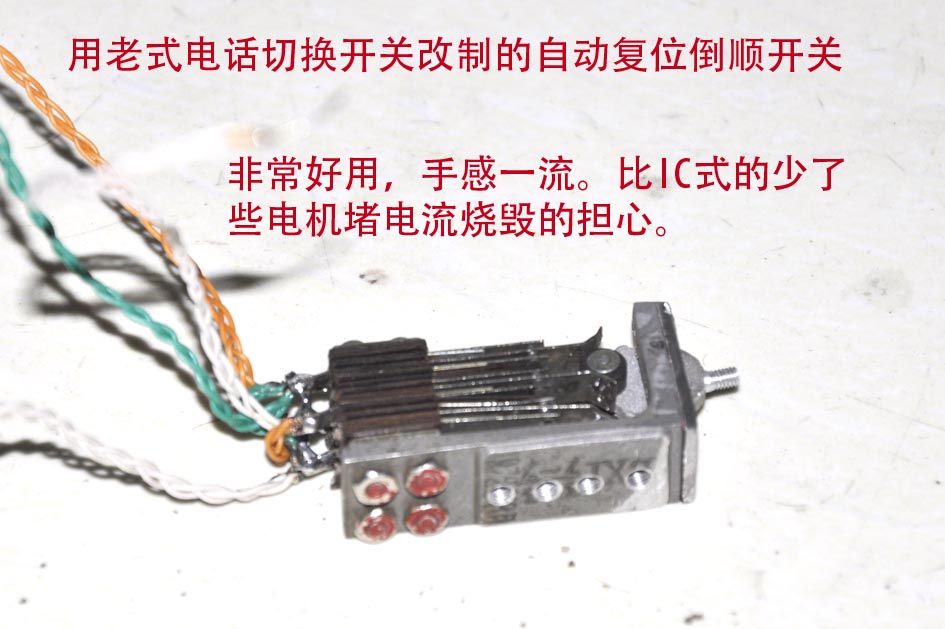

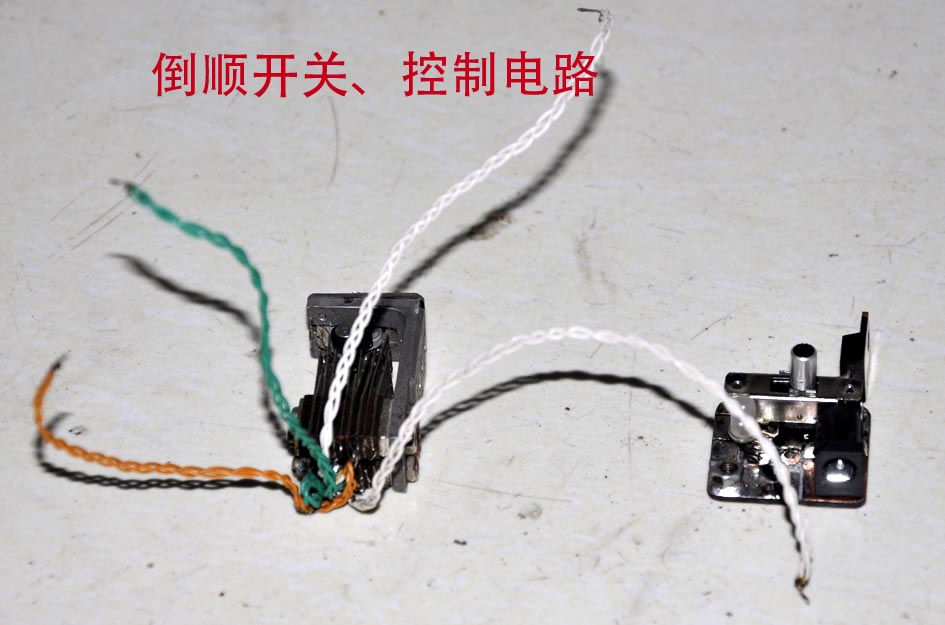

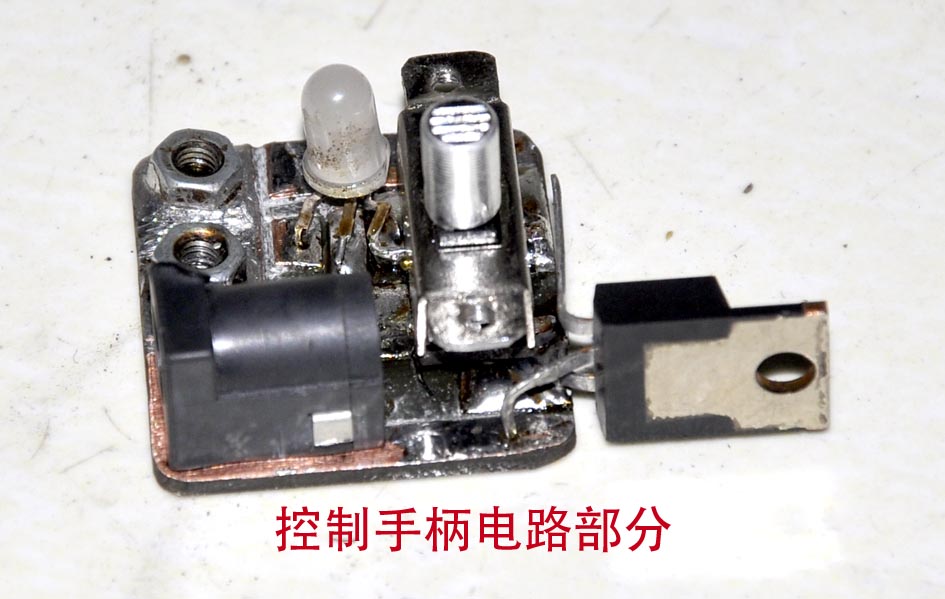

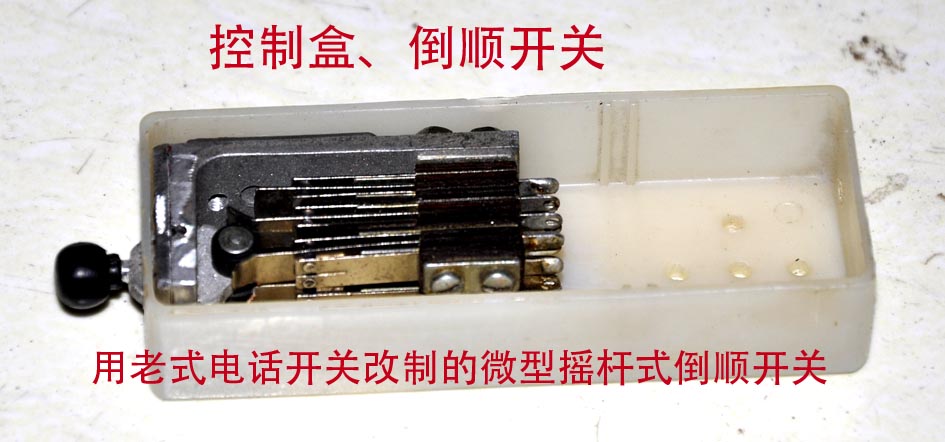

本来想弄成IC的，考虑没有设限位（限位要有开关连线，太乱了）。一但电机堵转电流过大，有源器件容易烧毁。按照电机停转电流设计器件，冗余的代价一是体积，二是金钱。简单的倒顺开关很容易解决这个问题。考虑用老式电话的分切开关，稍微改动一下，很棒的摇杆开关成了。平时自动中位，前推往前，后拉往后。下边有加速开关，用来提高对焦速度。还感觉慢可以分开离合用手调，在接近合焦时切换成电调。快慢速发光二极管来显示，绿光低速、红光高速。因为工作环境很暗，机壳上没有开发光管孔。

6、  联合测试：

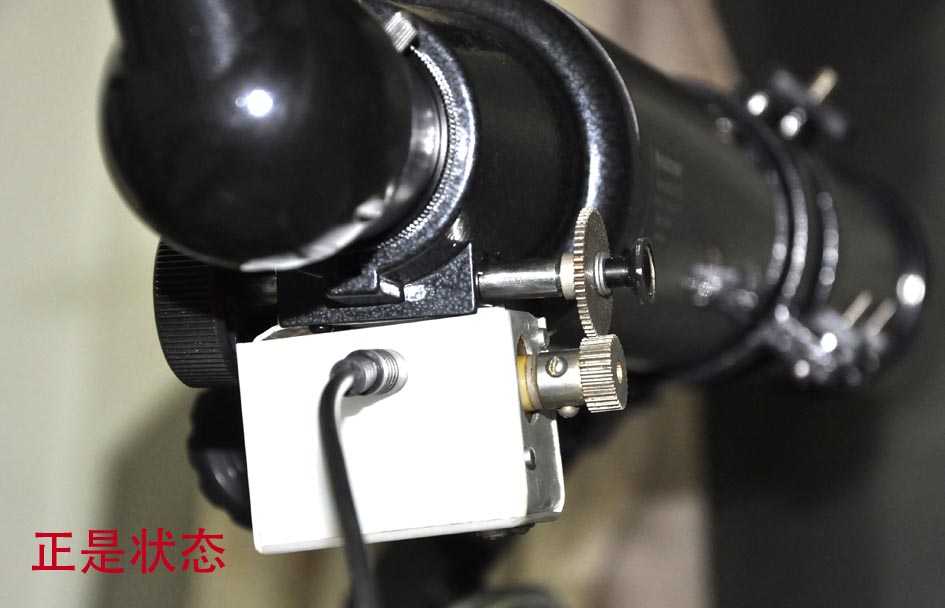

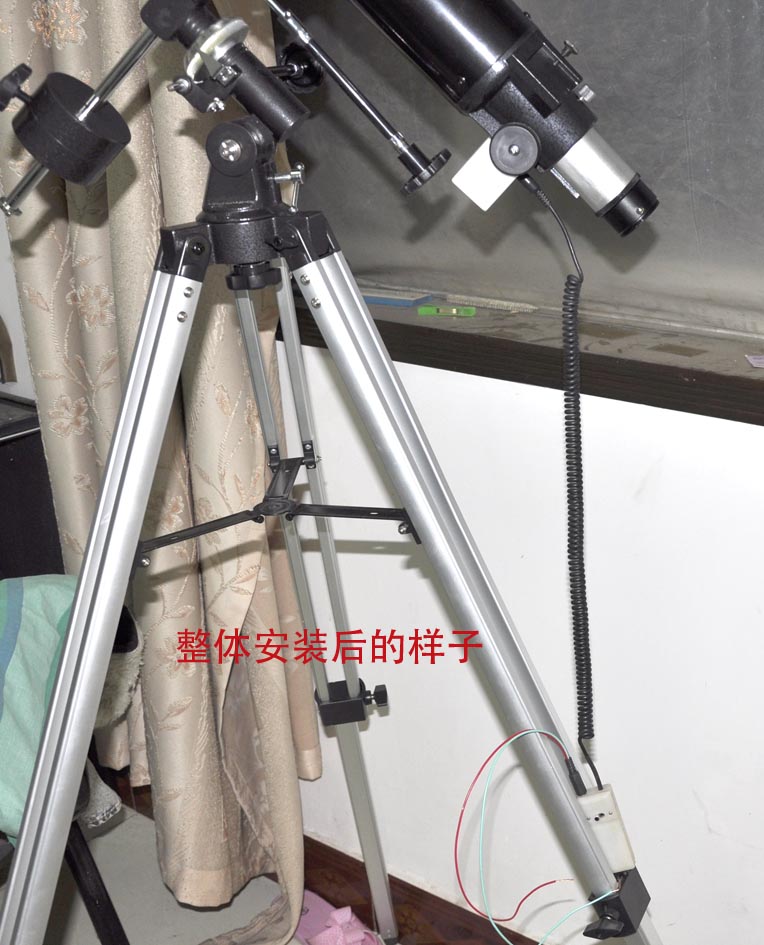

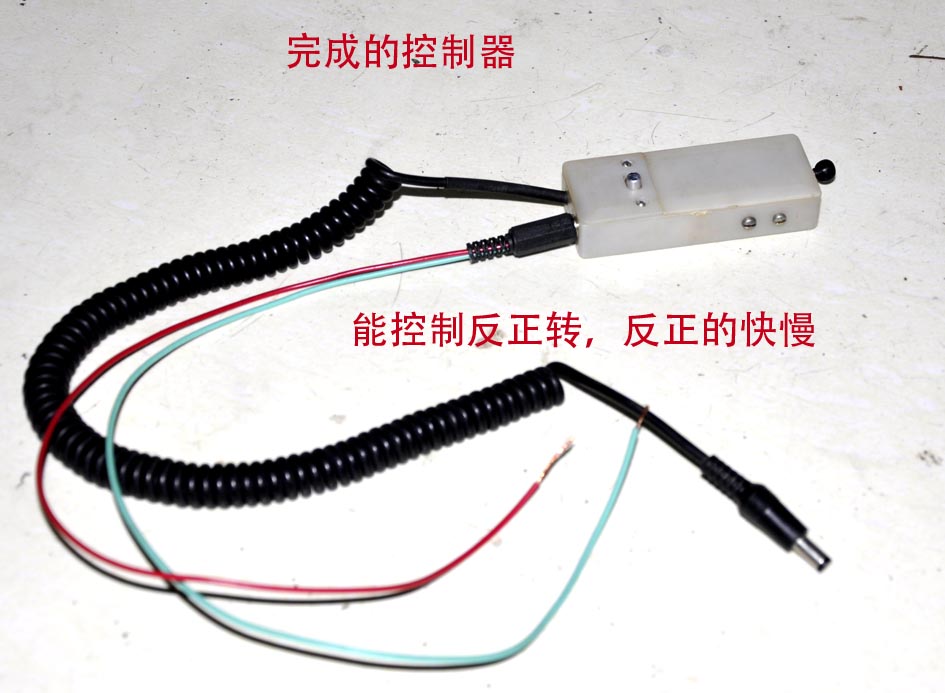

都搞好了，用弹簧线连接手柄和马达。开机试用，效果很好，调焦再也不干扰拍照和观察了。有兴趣的同好不妨一试。
