DIY的电动调焦电路

[复制链接]
alarry82 发表于 2012-1-14 12:07 | 显示全部楼层 |阅读模式 来自： 中国–广东–广州 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×

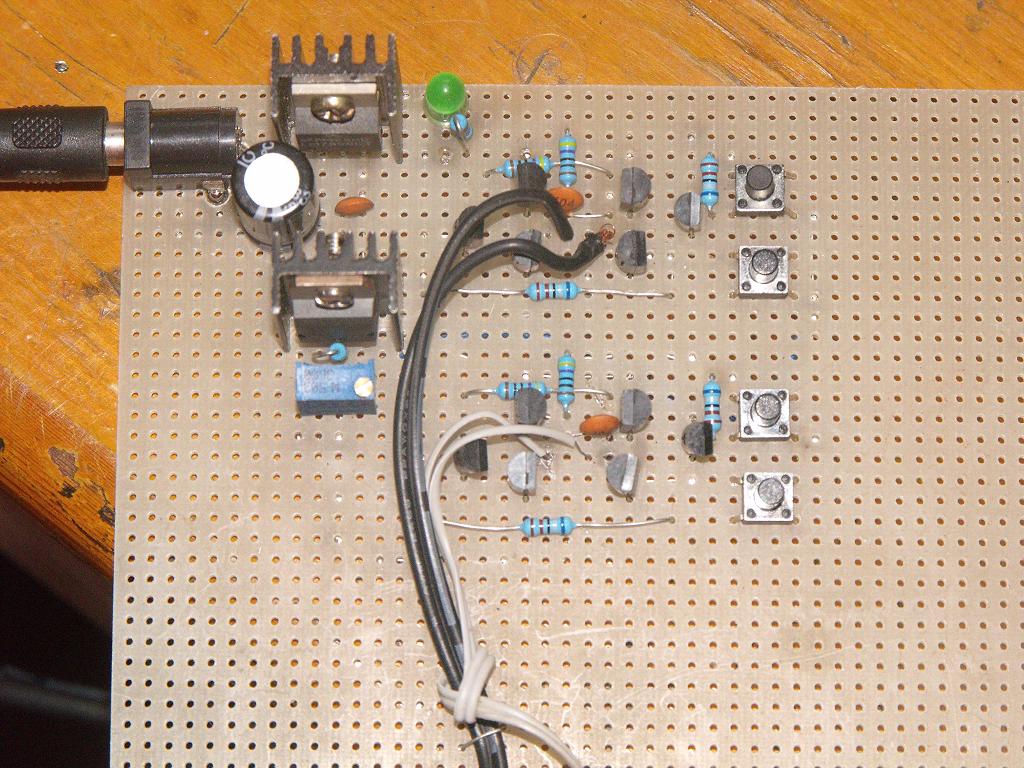

DIY的电动调焦电路，一路控制焦距，一路控制光圈，电源为12V转8V,第一次为天文DIY，发帖庆祝一下 DIY控制板.jpg
电源

评分

参与人数 1牧夫币 +8 收起 理由
errai + 8 支持折腾..............

查看全部评分

相关帖子

画师80ds，信达150/750，博冠马卡100/1000，神镜，em9，eq3，博冠保罗10*50，单轴电跟，总的来说一堆有钱淫眼中的垃圾，穷人眼中器材。
回复

使用道具 举报

购买望远镜就在牧夫天文商城
linkage 发表于 2012-1-14 12:27 | 显示全部楼层 来自： 中国–宁夏–银川–西夏区 电信
真是硕大无比啊。。。。。
回复 顶~ 砸~

使用道具 举报

x11551 发表于 2012-1-14 12:46 | 显示全部楼层 来自： 中国–河南–济源 联通
改小点，做个盒子，效果会更好
回复 顶~ 砸~

使用道具 举报

jiahongjian 发表于 2012-1-14 12:53 | 显示全部楼层 来自： 中国–江苏–苏州–吴中区 电信
H桥控制直流电机正反转？
应该在加个单片机调速
回复 顶~ 砸~

使用道具 举报

 楼主| alarry82 发表于 2012-1-14 21:28 来自手机 | 显示全部楼层 来自： 中国–广东–广州 电信
改小点只要把万能板剪了就差不多了 剩下比香烟盒小3/1,单片机要等改好机械部分看到时转速有没有必要加调速 我想简单加个电压调节调速

点评

magnizi
建议用555起振，PWM调制来调速  详情 回复 发表于 2012-1-15 11:03
画师80ds，信达150/750，博冠马卡100/1000，神镜，em9，eq3，博冠保罗10*50，单轴电跟，总的来说一堆有钱淫眼中的垃圾，穷人眼中器材。
回复 顶~ 砸~

使用道具 举报

独享桃园的熊 发表于 2012-1-14 21:39 | 显示全部楼层 来自： 中国–天津–天津–南开区 联通
alarry82 发表于 2012-1-14 21:28


登录/注册后可看大图

改小点只要把万能板剪了就差不多了 剩下比香烟盒小3/1,单片机要等改好机械部分看到时转速有没有必要加调速  ...

体积的分数写反啦，那样会很大。。。
回复 顶~ 砸~

使用道具 举报

 楼主| alarry82 发表于 2012-1-15 00:16 来自手机 | 显示全部楼层 来自： 中国–广东–广州 电信
谢谢提醒啊
画师80ds，信达150/750，博冠马卡100/1000，神镜，em9，eq3，博冠保罗10*50，单轴电跟，总的来说一堆有钱淫眼中的垃圾，穷人眼中器材。
回复 顶~ 砸~

使用道具 举报

天文之乐 发表于 2012-1-15 00:33 | 显示全部楼层 来自： 中国–云南–昆明 电信
难道用的是7808？搞个单片机什么的控制下啊，或者用LM317调节电机电压，这样可以分挡调焦啊，可以精细些！
100Q NEQ6 70ED RC8 SBIG8300  斧头立柱  QHY5L-II ASI130MM ASI120MC 目镜数个
回复 顶~ 砸~

使用道具 举报

Magicboy 发表于 2012-1-15 03:20 | 显示全部楼层 来自： 中国–天津–天津 电信
本帖最后由 Magicboy 于 2012-1-15 03:22 编辑

高科技的好贴啊 我也在做电控 向楼主学习 准备把赤经赤纬和调焦三个功能全部集中在一个遥控器上 每一项都通过调压板调整转数并通过两个微动开关控制正反转（赤经另有常开开关）调压板已买好 不过目前貌似双刀双抛的微动开关很不好找啊 其他办法的电路又有点复杂 我的电路知识有限 这可如何是好呢 哎

点评

黑暗
其实现在的电机驱动板都是受电平控制，接两个按钮就可调整正反转。再用IC的输出电平控制，很简单。11楼 我估计他用的是9014或8050之类的。楼主动手能力不错。赞一个…  详情 回复 发表于 2012-1-15 08:18
回复 顶~ 砸~

使用道具 举报

gundamdamo 发表于 2012-1-15 02:30 | 显示全部楼层 来自： 中国–上海–上海 鹏博士宽带
哟~多孔板做啊~分立元器件~顶！
迷失在浩瀚的星空下
回复 顶~ 砸~

使用道具 举报

shiney_xie 发表于 2012-1-15 08:06 | 显示全部楼层 来自： 中国–广东–深圳 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

黑暗 发表于 2012-1-15 08:18 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: DIY的电动调焦电路

Magicboy 发表于 2012-1-15 03:20


登录/注册后可看大图

高科技的好贴啊 我也在做电控 向楼主学习 准备把赤经赤纬和调焦三个功能全部集中在一个遥控器上 每一项都通 ...

其实现在的电机驱动板都是受电平控制，接两个按钮就可调整正反转。再用IC的输出电平控制，很简单。11楼 我估计他用的是9014或8050之类的。楼主动手能力不错。赞一个…

点评

Magicboy
呵呵，黑暗兄，不瞒你说，我电路学知识实在有限，有点看不懂。呵呵，不要笑话我哈 不知你能否给个电路图啥的，其实我的计划是使用最简单的双刀双抛开关同时切换正负极。不过不想用那种老式电闸似的，而是想  详情 回复 发表于 2012-1-15 10:34
如果没有星光.只有永恒的黑暗
回复 顶~ 砸~

使用道具 举报

Magicboy 发表于 2012-1-15 10:34 | 显示全部楼层 来自： 中国–天津–天津 电信
本帖最后由 Magicboy 于 2012-1-15 10:50 编辑
黑暗 发表于 2012-1-15 08:18


登录/注册后可看大图

其实现在的电机驱动板都是受电平控制，接两个按钮就可调整正反转。再用IC的输出电平控制，很简单。11楼  ...

呵呵，黑暗兄，不瞒你说，我电路学知识实在有限，有点看不懂。呵呵，不要笑话我哈 不知你能否给个电路图啥的，其实我的计划是使用最简单的双刀双抛开关同时切换正负极。不过不想用那种老式电闸似的，而是想找个轻触开关的双刀双抛，这样还能提高使用时候的准确度和便捷性。不过看了眼淘宝，是不是根本就没有这种开关啊？郁闷...

我现在手头的材料有

调压模块

调压模块 还有12V电瓶。另外还有数显电流表电压表表头各一个，准备接在电瓶上。貌似这个调压模块还是当初你给推荐过的呢，然后我就买了。呵呵

P.S.:单片机、自动控制、数字电路 这些都离我太遥远了 呵呵 实在能力有限啊 要不我也早上步进电机了 呵呵呵

点评

黑暗
呵呵。言重了，我怎么会笑话你呢。如果你找不到那种双刀开关也可用多触点的双刀拨动开关，要不你就用两个轻触开关去控制两个继电器，用继电器控制电机的正反转。要是还不会的话，你就直接买块智能直流电机驱动板省事  详情 回复 发表于 2012-1-15 12:13
回复 顶~ 砸~

使用道具 举报

magnizi 发表于 2012-1-15 11:03 | 显示全部楼层 来自： 中国–贵州–贵阳 电信
alarry82 发表于 2012-1-14 21:28


登录/注册后可看大图

改小点只要把万能板剪了就差不多了 剩下比香烟盒小3/1,单片机要等改好机械部分看到时转速有没有必要加调速  ...

建议用555起振，PWM调制来调速
凤凰76700、博冠150/1800、TQ4、900NC，D70S
回复 顶~ 砸~

使用道具 举报

 楼主| alarry82 发表于 2012-1-15 11:55 来自手机 | 显示全部楼层 来自： 中国–广东–广州 电信
谢谢各位的建议了
画师80ds，信达150/750，博冠马卡100/1000，神镜，em9，eq3，博冠保罗10*50，单轴电跟，总的来说一堆有钱淫眼中的垃圾，穷人眼中器材。
回复 顶~ 砸~

使用道具 举报

 楼主| alarry82 发表于 2012-1-15 12:02 来自手机 | 显示全部楼层 来自： 中国–广东–广州 电信
我电路基础也一般 主要跟弟弟学 他是电子工程师 电路及编程就是日常设计工作 不过他现在带了个组在外地开发程序很少回来 DIY有技术含量的东西要靠他
画师80ds，信达150/750，博冠马卡100/1000，神镜，em9，eq3，博冠保罗10*50，单轴电跟，总的来说一堆有钱淫眼中的垃圾，穷人眼中器材。
回复 顶~ 砸~

使用道具 举报

黑暗 发表于 2012-1-15 12:13 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: DIY的电动调焦电路

Magicboy 发表于 2012-1-15 10:34


登录/注册后可看大图

呵呵，黑暗兄，不瞒你说，我电路学知识实在有限，有点看不懂。呵呵，不要笑话我哈 不知你能否给 ...

呵呵。言重了，我怎么会笑话你呢。如果你找不到那种双刀开关也可用多触点的双刀拨动开关，要不你就用两个轻触开关去控制两个继电器，用继电器控制电机的正反转。要是还不会的话，你就直接买块智能直流电机驱动板省事了，呵呵，别着急慢慢来。什么事情都得学着来的。

点评

Magicboy
黑暗兄，貌似确实没看到太合适的微动双刀双抛，如果用继电器的话，电路怎么设计呢？不知道能不能帮忙给设计一下。只需要最简单的控制正反转就行。我已经有调压模块了，接上就能调转数了。  详情 回复 发表于 2012-1-16 11:07
alarry82
以后DIY东西要多请教黑暗兄了  详情 回复 发表于 2012-1-15 21:17
如果没有星光.只有永恒的黑暗
回复 顶~ 砸~

使用道具 举报

 楼主| alarry82 发表于 2012-1-15 21:17 来自手机 | 显示全部楼层 来自： 中国–广东–广州 电信
黑暗 发表于 2012-1-15 12:13
呵呵。言重了，我怎么会笑话你呢。如果你找不到那种双刀开关也可用多触点的双刀拨动开关，要不你就用两个 ...

以后DIY东西要多请教黑暗兄了

点评

黑暗
呵呵，客气了。有什么难题我们可以共同探讨，有什么问题我会尽力的…  详情 回复 发表于 2012-1-15 21:39
画师80ds，信达150/750，博冠马卡100/1000，神镜，em9，eq3，博冠保罗10*50，单轴电跟，总的来说一堆有钱淫眼中的垃圾，穷人眼中器材。
回复 顶~ 砸~

使用道具 举报

黑暗 发表于 2012-1-15 21:39 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: DIY的电动调焦电路

alarry82 发表于 2012-1-15 21:17


登录/注册后可看大图

以后DIY东西要多请教黑暗兄了

呵呵，客气了。有什么难题我们可以共同探讨，有什么问题我会尽力的…
如果没有星光.只有永恒的黑暗
回复 顶~ 砸~

使用道具 举报

Magicboy 发表于 2012-1-16 11:07 | 显示全部楼层 来自： 中国–天津–天津 电信
黑暗 发表于 2012-1-15 12:13


登录/注册后可看大图

呵呵。言重了，我怎么会笑话你呢。如果你找不到那种双刀开关也可用多触点的双刀拨动开关，要不你就用两个 ...

黑暗兄，貌似确实没看到太合适的微动双刀双抛，如果用继电器的话，电路怎么设计呢？不知道能不能帮忙给设计一下。只需要最简单的控制正反转就行。我已经有调压模块了，接上就能调转数了。

点评

黑暗
这样吧！兄弟我告诉你一个最好的而且省事的方法，也是我的镜子曾经用过的方法。你家里有遥控车模吧？你把它卸了，把里面的接收驱动板拿出来，把它的电源正负极接在你的调压板上的正负极，前后转的那个电机接线接在你  详情 回复 发表于 2012-1-16 13:38
黑暗
这样吧！兄弟我告诉你一个最好的而且省事的方法，也是我的镜子曾经用过的方法。你家里有遥控车模吧？你把它卸了，把里面的接收驱动板拿出来，把它的电源正负极接在你的调压板上的正负极，前后转的那个电机接线接在你  详情 回复 发表于 2012-1-16 13:38
黑暗
用继电器就是简单的电源极性 交叉转换。这个你应该知道怎么接吧！  详情 回复 发表于 2012-1-16 12:57
黑暗
电路怎么用我是知道，但在论坛的贴子里怎么画图啊？我只会在论坛上传照片。用继电器控制的电路很简单啊！你用两个双触点的继电器就可以了。如果你没有，那你就用三极管做个H桥电路驱动电机也行啊！那如果你还不会，  详情 回复 发表于 2012-1-16 12:22
回复 顶~ 砸~

使用道具 举报

12下一页
