[市场] 关于重庆倒置显微镜使用的镜头

[复制链接]
开天 发表于 2012-2-16 15:14 | 显示全部楼层 |阅读模式 来自： 中国–陕西–西安 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
刚刚买了一台重庆倒置显微镜，带一对G10目镜，三个物镜，25倍相衬物镜CPC +XC，CPC 10*, CPC 40*. 下面带有一个4S摄影目镜。请教以下问题：1、上面三只物镜是相称物镜吗？这三只镜头和普通物镜有何不同？如何理解 +XC？CPC是什么意思？2、还需要配什么镜头可以实现在培养皿中的微生物？3、这个显微镜如何实现大倍率观测？是否还可以配一个放大倍率高的物镜如：60X或100X，100X是用油的还是干的？倒置显微镜对物镜有何要求。4S摄影接口如何连接照相机？
倒置显微镜, 镜头, 重庆

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
目标柏林 发表于 2012-2-16 15:29 | 显示全部楼层 来自： 中国–江苏–南京 中移铁通
倒置显微镜主要是用来看培养皿里的活细胞的 干别的貌似还真不是太适合
我们做细胞生物学实验的细胞房里面就是重光的倒置镜
回复 顶~ 砸~

使用道具 举报

yading 发表于 2012-2-16 15:26 | 显示全部楼层 来自： 中国–四川–宜宾 电信
本帖最后由 yading 于 2012-2-16 15:34 编辑

1、上面三只物镜是相称物镜吗？这三只镜头和普通物镜有何不同？如何理解 +XC？CPC是什么意思？
25倍相衬物镜CPC +XC是相差的，您需要自制或者找到原配的相差的插片。相差观察方法适用于观察透明的物质，如细胞、水生生物等等。

2、还需要配什么镜头可以实现在培养皿中的微生物？
镜头不用了，你需要找一个培养皿。

3、这个显微镜如何实现大倍率观测？

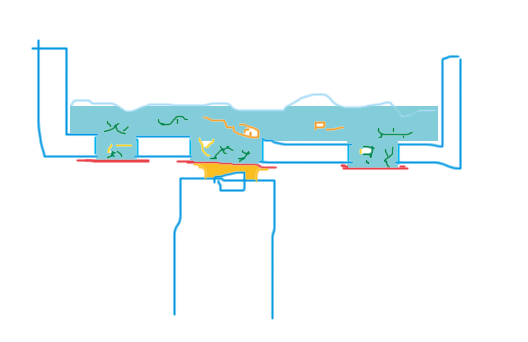

是可能的，不过您得自己动手改装一下你的有机玻璃培养皿（参看我在第四个问题里回答），在培养皿中间打若干个小洞，然后从培养皿底部粘贴上0.17MM厚度的盖玻片，把这些小洞封死，这样你就可能使用普通显微镜的高倍物镜了。

4、是否还可以配一个放大倍率高的物镜如：60X或100X，100X是用油的还是干的？
然后购买或者拆掉其他普通显微镜的高倍物镜（40-100X ）因为这些物镜一般都是适应0.17MM盖玻片的，所以你可以将物镜靠近你改造后的培养皿的小孔，透过0.17MM的盖玻片看到更大倍数的成像，通过这种方法，你甚至可以使用100X的油镜进行观察，（注：100X NA1.25 的物镜是油镜，NA小于1的是干镜）但是使用的时候要小心，以免戳穿盖玻片，这样培养液就漏下来了。详情请看图，不过倒置显微镜用油一定要小心操作，油不要太多了。



登录/注册后可看大图


5、倒置显微镜对物镜有何要求。
说实话无要求。

6、4S摄影接口如何连接照相机？
我不知道你的那台是不是有老式的照相接口，有几种办法，1是到淘宝买转接环，2是自己定做。

这东西很多玩法的：）
回复 顶~ 砸~

使用道具 举报

一丈法师 发表于 2012-2-23 08:01 | 显示全部楼层 来自： 中国–河北–石家庄 电信
本帖最后由 一丈法师 于 2012-2-23 08:02 编辑

呵呵，楼主前面问到的两个光圈机构分别是视场光圈和孔径光圈，看来楼主还要做些功课搞懂什么是柯勒照明以及如何调整才行
回复 顶~ 砸~

使用道具 举报

一丈法师 发表于 2012-2-23 08:05 | 显示全部楼层 来自： 中国–河北–石家庄 电信
没有柯勒照明状态，后面的相衬功能就无从说起
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 15:48 | 显示全部楼层 来自： 中国–陕西–西安 电信
这三只物镜每只都是相差物镜吗？相差=相称？相差物镜都是长工作距离物镜吗？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 15:44 | 显示全部楼层 来自： 中国–陕西–西安 电信
继续提问。先上几张图片

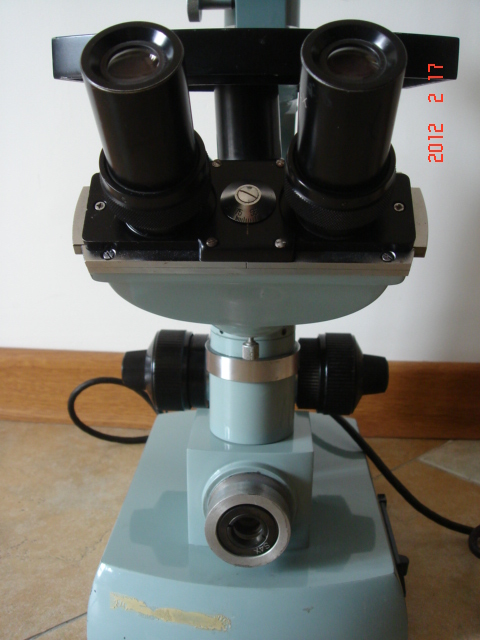

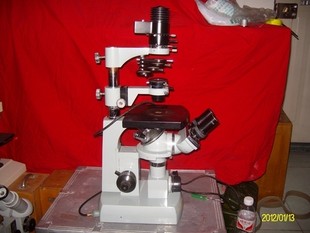

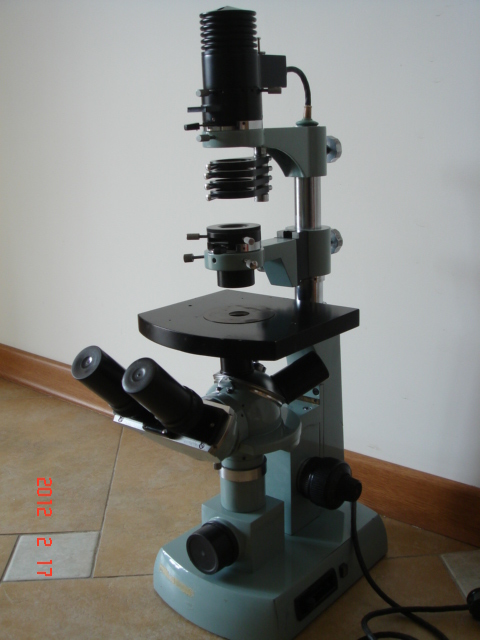

显微镜整体

显微镜整体

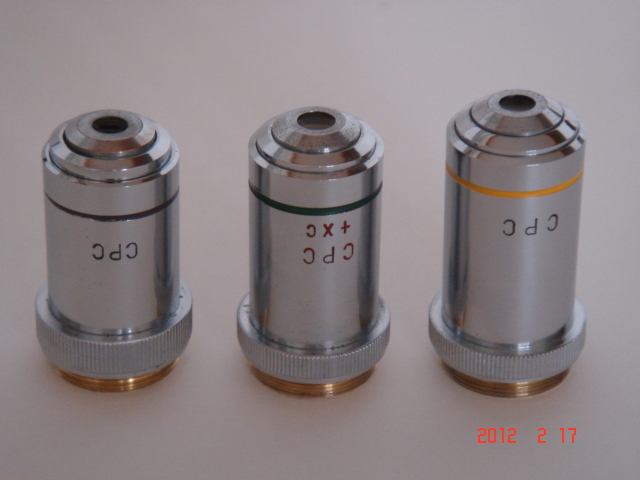

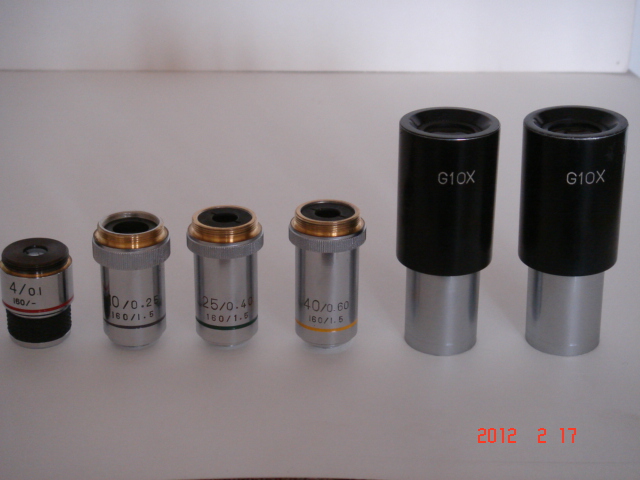

镜头合影

镜头合影
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 15:52 | 显示全部楼层 来自： 中国–陕西–西安 电信

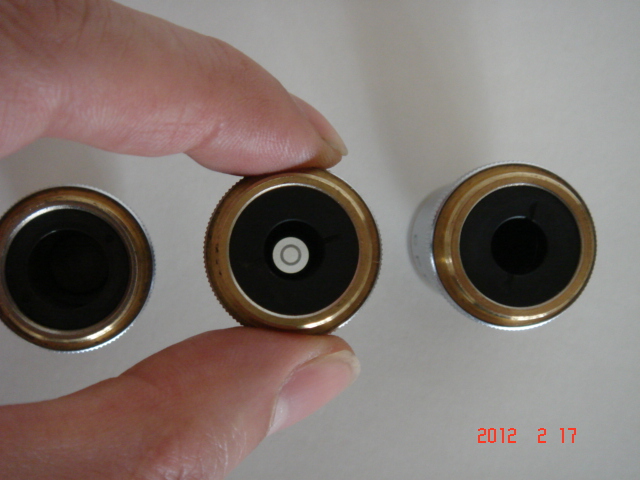

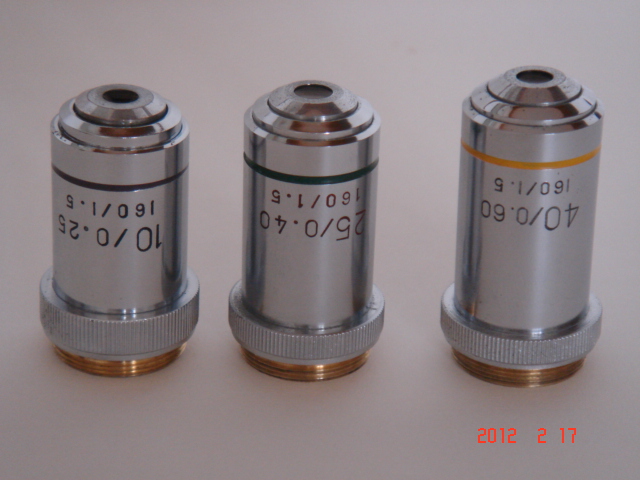

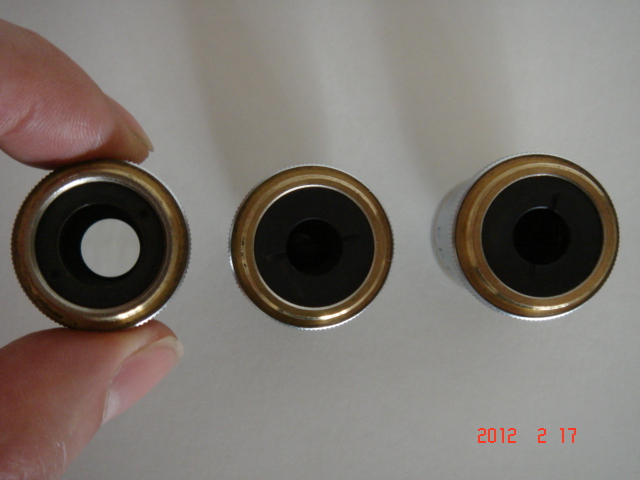

请说明这三只镜头的相关参数。如何理解CPC?  +XC?  这套物镜还有其他规格的吗？25倍的镜子中间有个圆圈，另外2只没有，有圆圈的和没有的具体在什么情况下用，如何使用？

点评

dongmin
CPC的意思是：适用于厚盖玻片的平场消色差物镜。一般的生物物镜适用于0.17的盖玻片，这个CPC的适用于1毫米左右厚的，所以可以透过培养皿底部成像。 +XC的意思是：正相衬，所以物镜里面有相衬环。  详情 回复 发表于 2012-2-17 18:10
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 15:55 | 显示全部楼层 来自： 中国–陕西–西安 电信
本帖最后由 开天 于 2012-2-17 15:57 编辑

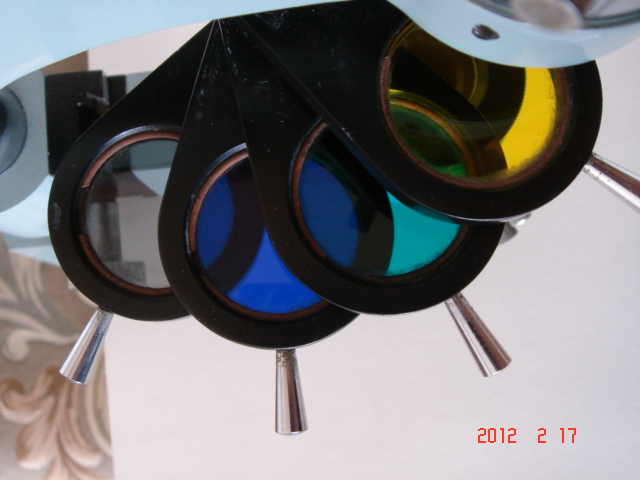

这四个镜片什么情况下使用（黄、绿、蓝和灰色）？如何使用？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:03 | 显示全部楼层 来自： 中国–陕西–西安 电信

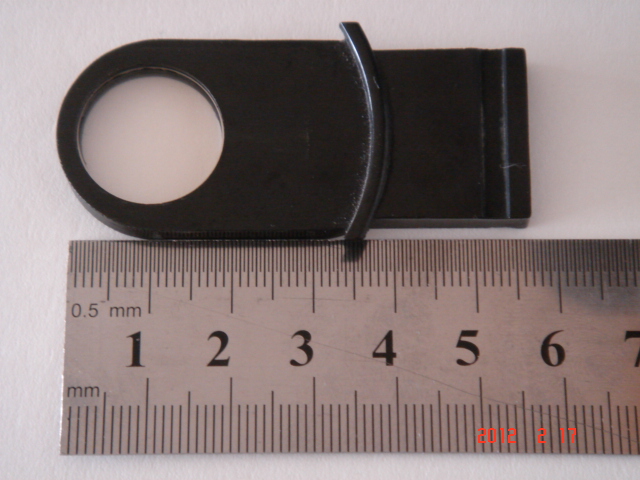

在光源灯室下方有个活动放大镜片（可以取下，也可以插入），请问这个镜片什么情况下使用？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:06 | 显示全部楼层 来自： 中国–陕西–西安 电信
本帖最后由 开天 于 2012-2-17 16:54 编辑

这个灯泡是我自己配的飞利浦卤钨灯 12V 50W ，发现灯丝是长条状的，这样放的位置正确吗？还有就是卤钨灯和卤素灯是一回事吗？这个重光倒置显微镜的原配灯泡是什么型号的？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:09 | 显示全部楼层 来自： 中国–陕西–西安 电信

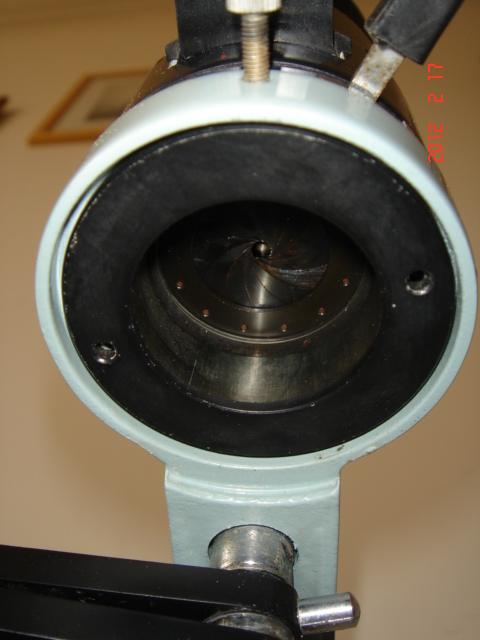

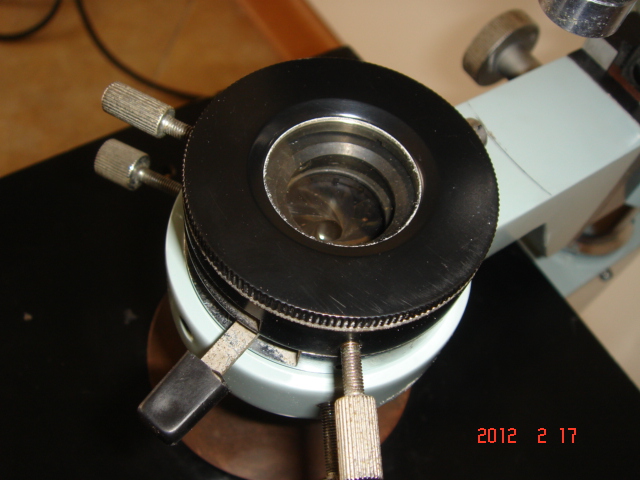

在灯室和聚光镜下，有个光圈机构，这个光圈除了控制光通量外，还有什么用？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:15 | 显示全部楼层 来自： 中国–陕西–西安 电信

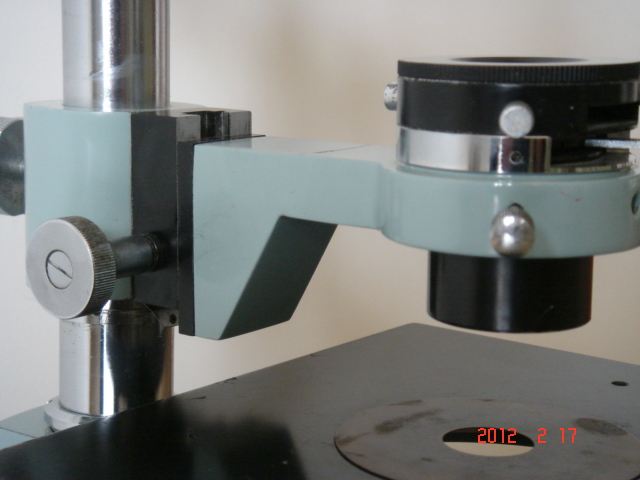

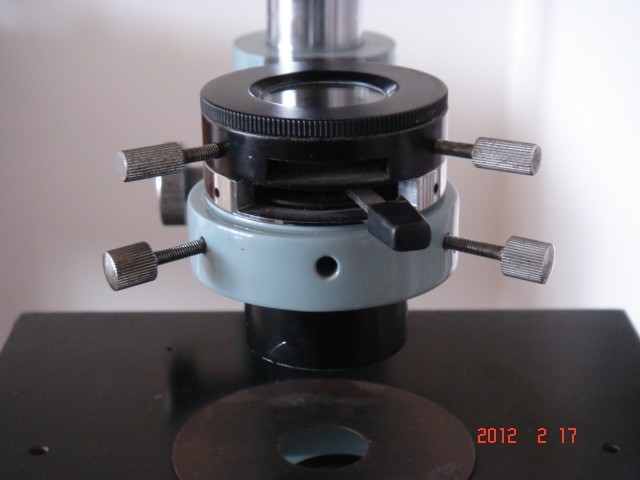

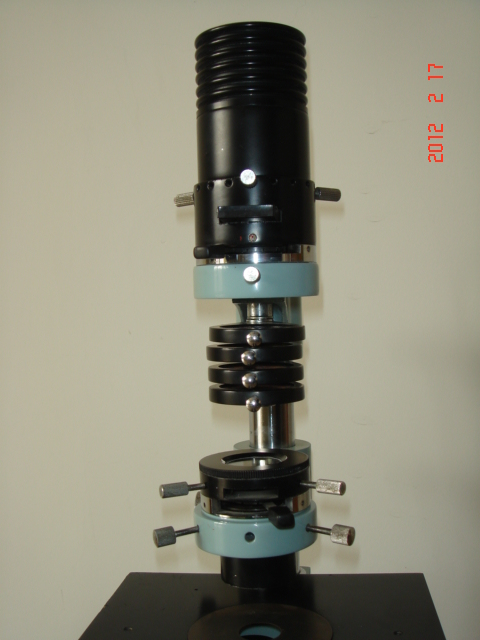

一套滤色片下方的这个机构叫什么（聚光镜+光圈机构）？在2片聚光镜之间有光圈，这个光圈如何使用？和这套机构还可以上下移动，有什么作用？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:17 | 显示全部楼层 来自： 中国–陕西–西安 电信
在这个机构的2片聚光镜之间还有一个小抽屉，类似光源下方那个可以插放大镜的位置，请问这个地方是空的，缺了东西了吗？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:29 | 显示全部楼层 来自： 中国–陕西–西安 电信

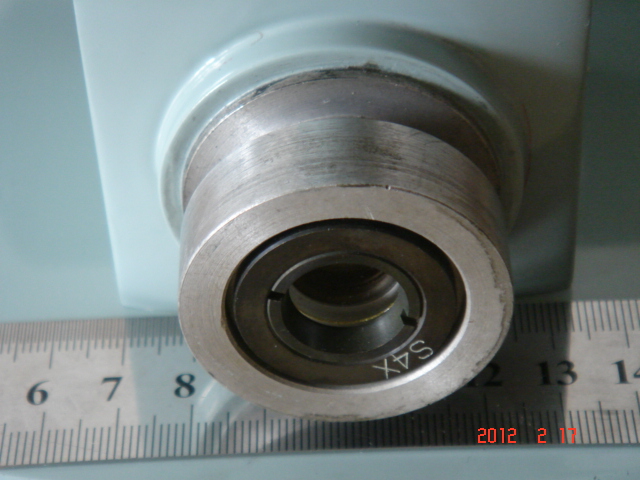

如何实现拍摄高清晰的显微图像，这个接口S4X如何和相机连接？都需要什么接缓和配件？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:33 | 显示全部楼层 来自： 中国–陕西–西安 电信

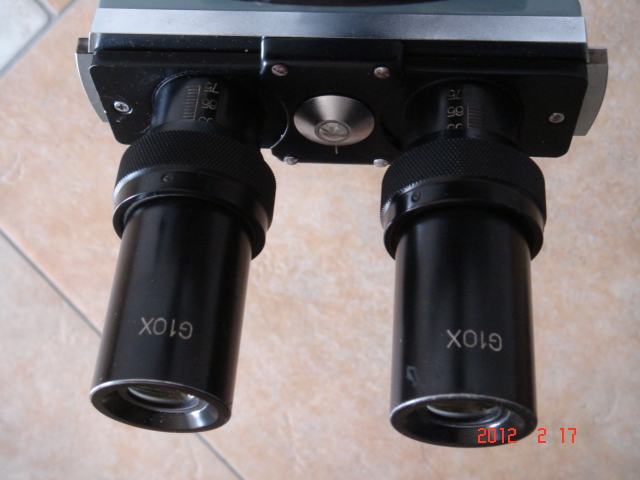

两个目镜都可以旋进旋出（55-75MM）。这个数据有何意义？如何使用？和可调瞳据（55-75MM）的数据一样！
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:36 | 显示全部楼层 来自： 中国–陕西–西安 电信
本帖最后由 开天 于 2012-2-17 16:37 编辑

最左边的4X物镜为何在这个倒置显微镜上不能聚焦？上下调整物镜距离到最短也看不清（模糊）。用不成4X的物镜吗？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:45 | 显示全部楼层 来自： 中国–陕西–西安 电信

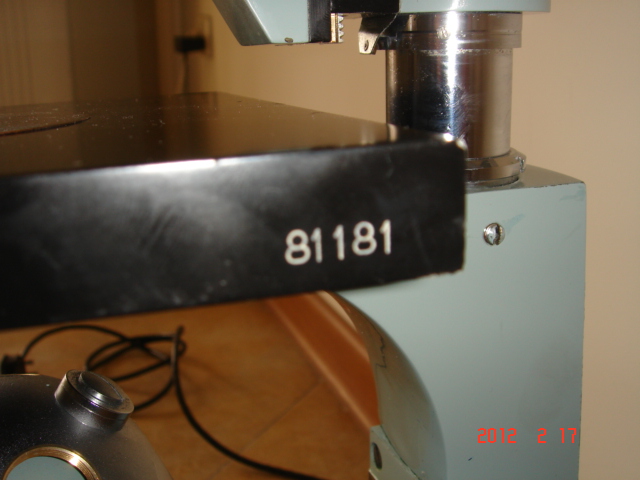

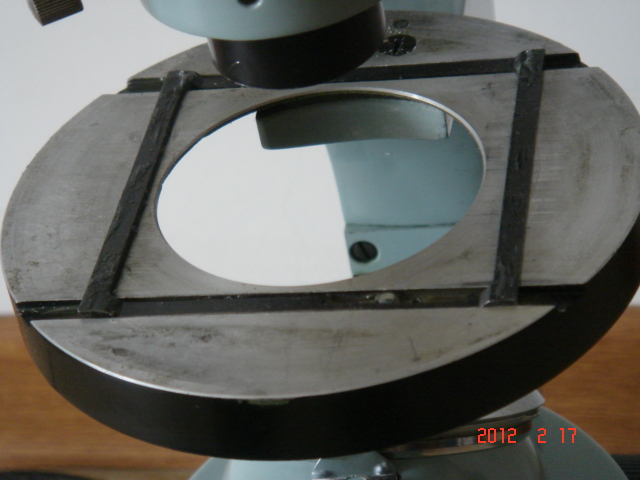

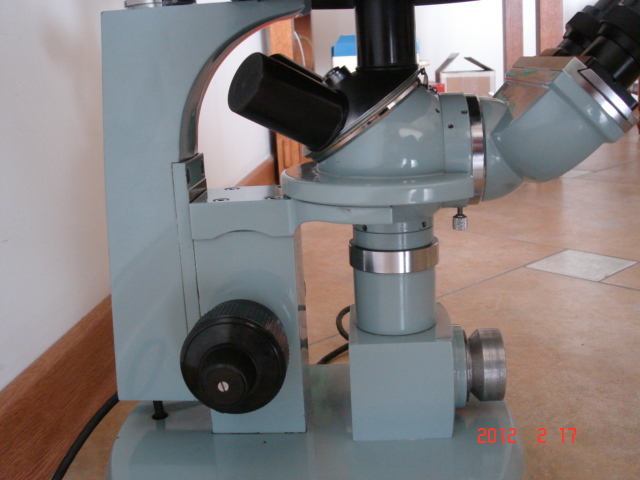

载物台上的81181是什么意思？机器型号还是生产日期？把载物台拿下后这个圆盘白色部分需要加润滑油吗？还是只加黑色“井字”部分？
回复 顶~ 砸~

使用道具 举报

 楼主| 开天 发表于 2012-2-17 16:49 | 显示全部楼层 来自： 中国–陕西–西安 电信
我是新手，因为终于买了个二手显微镜。以上问题，请大家帮助答疑。这些问题解决后，下一步拍些微观世界的照片，传上来和大家交流！
回复 顶~ 砸~

使用道具 举报

dongmin 发表于 2012-2-17 18:10 | 显示全部楼层 来自： 中国–江苏–苏州 电信
本帖最后由 dongmin 于 2012-2-17 18:11 编辑
开天 发表于 2012-2-17 15:52


登录/注册后可看大图

请说明这三只镜头的相关参数。如何理解CPC?  +XC?  这套物镜还有其他规格的吗？25倍的镜子中间有个圆圈，另 ...

CPC的意思是：适用于厚盖玻片的平场消色差物镜。一般的生物物镜适用于0.17的盖玻片，这个CPC的适用于1.5毫米厚的，所以可以透过培养皿底部成像。
+XC的意思是：正相衬，所以物镜里面有相衬环。
回复 顶~ 砸~

使用道具 举报
