DIY 80/1000普消开光

[复制链接]
倒霉孩子 发表于 2012-6-7 22:23 | 显示全部楼层 |阅读模式 来自： 中国–广东–广州 广州歌华网络科技发展有限公司

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 倒霉孩子 于 2012-6-8 19:36 编辑

        首先说一下：上次发了开光照，可惜外链不可靠，来自QQ空间的图全挂了。所以今天补发一个。

        这是之前自己做的一个80/1000普消折射望远镜的开光照，DIY完工时发的帖子：http://www.astronomy.com.cn/bbs/thread-222382-1-1.html


        原定5月26号开光，刚开始心里还有点忐忑，开光定律都懂得。木想到那天晚上天大晴！！！拍着照片的时候天顶镜还没来到，也没有万能支架，所以直接手持拍了。


        用的是星特朗10mm的目镜，所以倍数也就达到了100倍，手持的确是个挑战。这个卡片机不能调节曝光参数，幸亏以前拍照片的时候发现开开闪光灯可以缩短曝光时间，色彩还原的也不错。所以试拍了两张以后就开着闪光灯拍了。感觉效果还不错，发图分享一下。

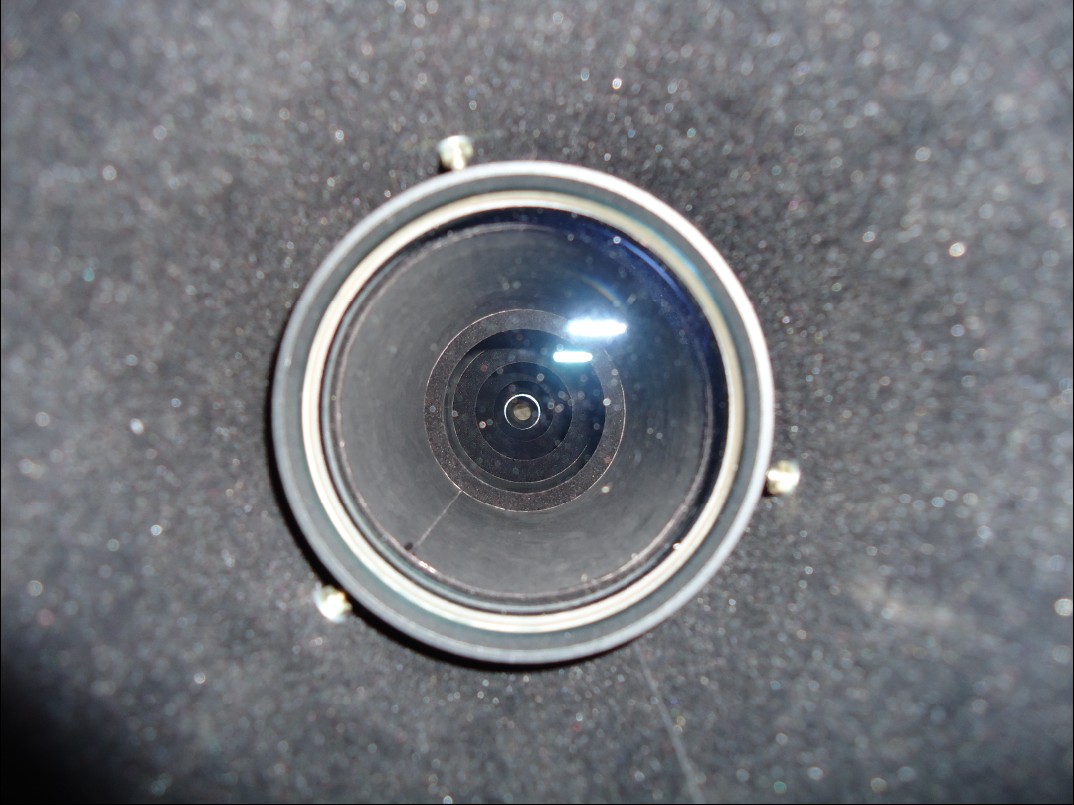

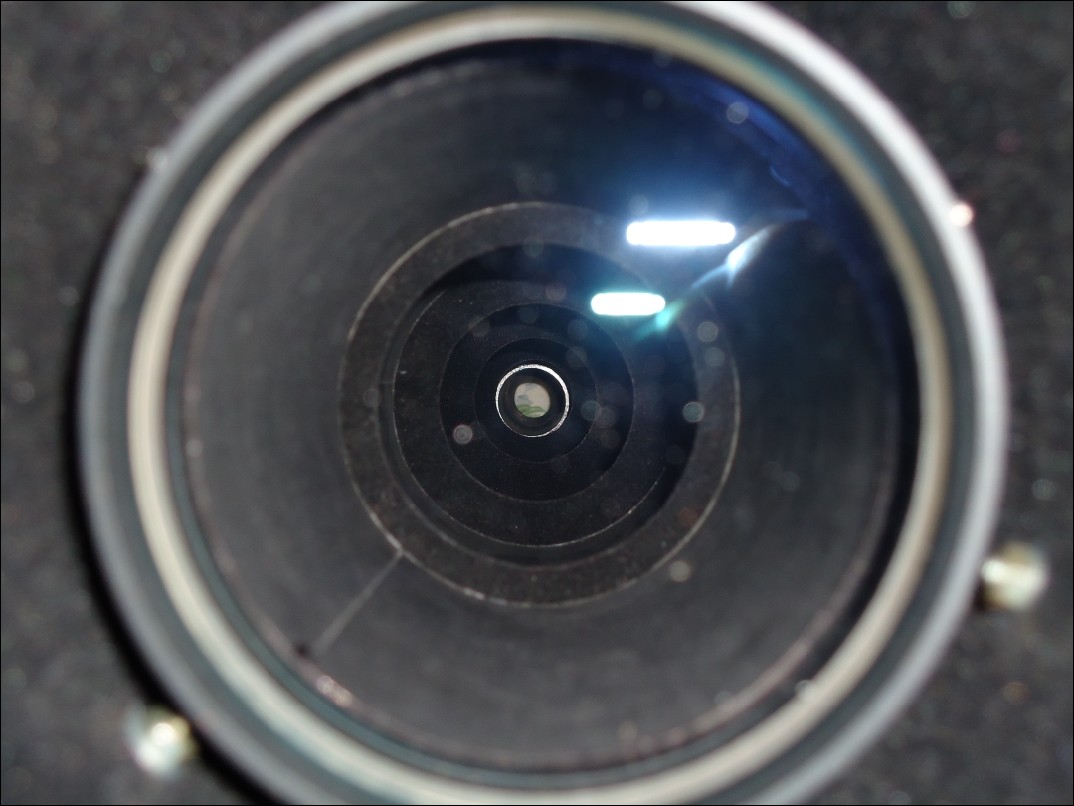

之前光阑照片没拍，在这补上。有效光阑总共四个，黑卡纸加上黑植绒布做的。感觉消光效果不错。
HG_0J@NZE]FB_0TWC TRTW5524~3QI$KPIAXDIG}M.jpg





对准月亮。

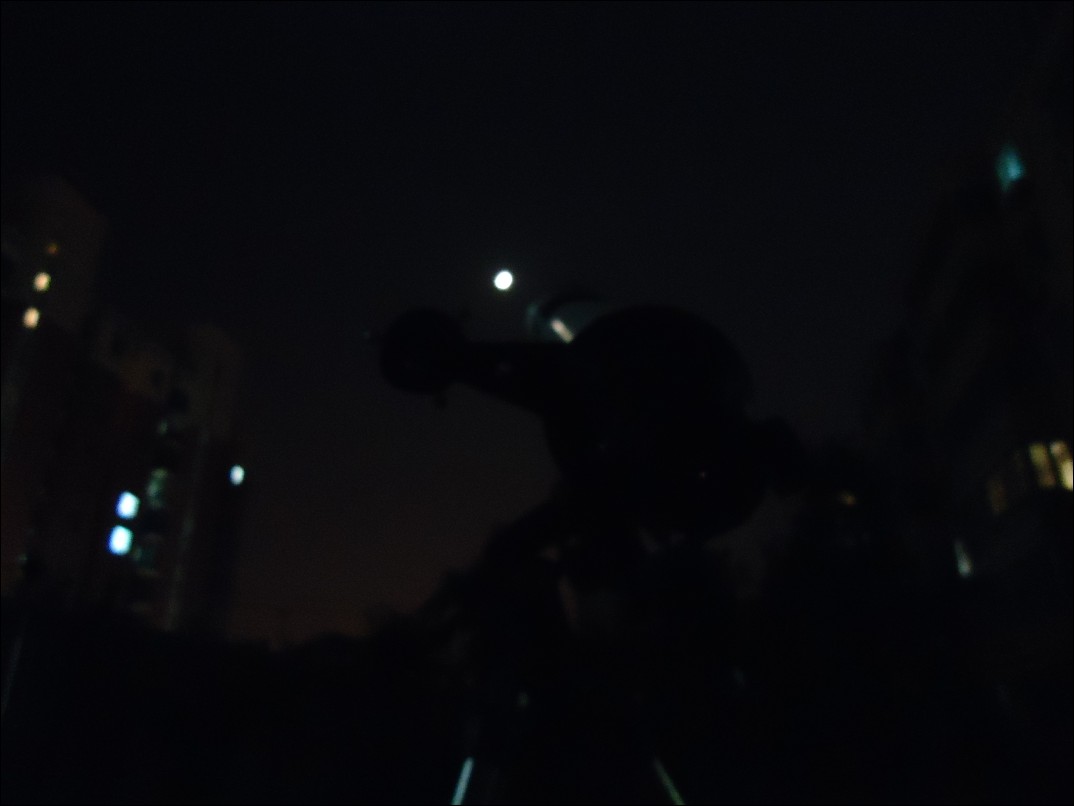

工作照，嘿嘿。




刚开始试拍的，手有些抖。
56_H[KDF}F]Z@BFQCK@G56L.jpg O1NQZAI_UZZN$Q]%APR{)8O.jpg




因为100倍了，视野放不下整个月面，所以只能把月亮分成两半拍。

接下来都是开着闪光灯拍的，其实目视比这还震撼。

哈哈，照片上小山脉都显示出来了。DC表现的还不错。
12.5的大焦比，还没调光轴着镜子都几乎没色差，同城天友开玩笑说：“都赶上APO了。”




然后又用同样的方法试拍了土星，开光的时候买的天顶镜还没到货，土星仰角又比较高，换了几个姿势后索性直接坐地上拍了。

嘿嘿，玩起来啥都不顾了。
Y$XZ%VBW5TSX(W7CPHE{7T1.jpg B0V~3329U66M%~M_G)WSK12.jpg

相机没有支架，怕抖，所以不敢把相机的倍数调太大。


PS：完工一个月后


        这次凌日去了徐州，虽说天气不给力吧，但是徐州天爱 刘叔送了我一个万能支架。哈哈，万分高兴。。。配上之前买的天顶镜，太帅了。。。（替望远镜自我陶醉中）
conew 0007.jpg


下午花了一小时给这个镜子配上了巴德膜。这感觉，太太太。。。XXXX了。
用吸铁石固定的。




可以放心地拍大黑子了。。。（图片左上方同一位置的黑斑是个污点，不是黑子）
`CQ8ZX6ZXPL7})%@9AA[S`H.jpg _84WFV${81A_I@TLI]6WT]F.jpg




还不错的镜子，感觉之前的努力没白费。
现在差的就是背包了，这个望远镜长大概110cm，包也得能容下110mm粗的管子。听别人说渔具店可以找到，希望有经验的同好给我留言说说。
谢啦！




                                                                                                                                     完。
回复

使用道具 举报

购买望远镜就在牧夫天文商城
马铃鼠 发表于 2012-6-10 00:10 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: DIY 80/1000普消开光

时空客 发表于 2012-6-9 23:49


登录/注册后可看大图

还有，补充一点，80的口径，不一定比我的50口径有优势——如果80的是用棱镜的话。俺D的不用棱镜，全部采 ...

同样用天顶镜（非棱镜的），同品质80普消完秒60的，我对比过了，高倍下细节不是一个档次的。另外告诉你，透镜式正像绝对不如棱镜的，这不是镀不镀膜的问题，是光学先天决定的，透镜组会引入不少像差，所以透镜正像现在基本就在枪瞄上用。变焦目镜不如一般的定焦目镜这也是公认的，也是同样的道理

点评

时空客
你说的透镜组会导致像差，确实是目前业界共识。但是，俺D的这个透镜组，导致的像差完全可以忽略了，起码目视无像差的感觉（至于用仪器检测会如何就不得而知了，但俺不关心仪器检测的结果，俺只关心目视效果）。特提  详情 回复 发表于 2012-6-10 22:59
回复 顶~ 砸~

使用道具 举报

时空客 发表于 2012-6-9 23:49 | 显示全部楼层 来自： 中国–广西–南宁 联通
马铃鼠 发表于 2012-6-8 00:58


登录/注册后可看大图

色差是大了不少，锐度也差了些，倍数和你的相机镜头焦距有关的，合成焦距等于相机镜头焦距与望远镜放大倍 ...

还有，补充一点，80的口径，不一定比我的50口径有优势——如果80的是用棱镜的话。俺D的不用棱镜，全部采用光学增透膜透镜正像，还无级变焦，可以说把光损降到最低了。

点评

马铃鼠
如果你用了透镜正像，它是会起到增倍作用的，所以你的倍数不是单单的除着算，还要乘增倍数  详情 回复 发表于 2012-6-10 00:14
马铃鼠
同样用天顶镜（非棱镜的），同品质80普消完秒60的，我对比过了，高倍下细节不是一个档次的。另外告诉你，透镜式正像绝对不如棱镜的，这不是镀不镀膜的问题，是光学先天决定的，透镜组会引入不少像差，所以透镜正像现  详情 回复 发表于 2012-6-10 00:10
回复 顶~ 砸~

使用道具 举报

马铃鼠 发表于 2012-6-10 00:14 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: DIY 80/1000普消开光

时空客 发表于 2012-6-9 23:49


登录/注册后可看大图

还有，补充一点，80的口径，不一定比我的50口径有优势——如果80的是用棱镜的话。俺D的不用棱镜，全部采 ...

如果你用了透镜正像，它是会起到增倍作用的，所以你的倍数不是单单的除着算，还要乘增倍数
回复 顶~ 砸~

使用道具 举报

孤星梦魂 发表于 2012-6-9 23:39 | 显示全部楼层 来自： 中国–湖北–武汉 电信
哇···真是厉害
回复 顶~ 砸~

使用道具 举报

时空客 发表于 2012-6-9 23:42 | 显示全部楼层 来自： 中国–广西–南宁 联通
倒霉孩子 发表于 2012-6-8 19:28


登录/注册后可看大图

看来你的镜子也不错啊。。。继续努力。我这个就是100倍。

那我可以约略判断了，俺D的那个镜子，最高倍率应为200倍以上。在这个倍率下，只能看到月球的几个山头，悬崖峭壁呀。不过实在无法拍照，晃得厉害。
回复 顶~ 砸~

使用道具 举报

时空客 发表于 2012-6-9 23:35 | 显示全部楼层 来自： 中国–广西–南宁 联通
马铃鼠 发表于 2012-6-8 00:58


登录/注册后可看大图

色差是大了不少，锐度也差了些，倍数和你的相机镜头焦距有关的，合成焦距等于相机镜头焦距与望远镜放大倍 ...

俺一直都搞不清楚自己D的这个镜子的倍率，从物镜和目镜的焦距比来算的话，肯定不到60倍；但从实际观察效果对比来看，又远远不止60倍……另，色差锐度啥的，实际目视是没有明显感觉的，照片拍不好，原因是出瞳对不准，毕竟手机连三脚架都没有，汗一个。
回复 顶~ 砸~

使用道具 举报

时空客 发表于 2012-6-10 22:59 | 显示全部楼层 来自： 中国–广西–南宁 联通
马铃鼠 发表于 2012-6-10 00:10


登录/注册后可看大图

同样用天顶镜（非棱镜的），同品质80普消完秒60的，我对比过了，高倍下细节不是一个档次的。另外告诉你， ...

你说的透镜组会导致像差，确实是目前业界共识。但是，俺D的这个透镜组，导致的像差完全可以忽略了，起码目视无像差的感觉（至于用仪器检测会如何就不得而知了，但俺不关心仪器检测的结果，俺只关心目视效果）。特提供一张显微照片，供参考。图中已看不出有什么像差了吧？

另外要说明一下，这台显微镜是俺设计并自己DIY的，目前已移植到天镜的目镜系统上，使用效果非常满意——前提是，物镜的消色差要好，否则，色差问题还是存在的，就像前面提供的月球照片，色差的原因在于物镜，而不是目镜。

回复 顶~ 砸~

使用道具 举报

jackytan1986 发表于 2012-6-7 22:49 | 显示全部楼层 来自： 中国–广东–江门 电信/(开平/台山/恩平/鹤山)
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| 倒霉孩子 发表于 2012-6-7 22:33 | 显示全部楼层 来自： 中国–广东–广州 广州歌华网络科技发展有限公司
chen531429709 发表于 2012-6-7 22:31


登录/注册后可看大图

一天和105年...我哭了T T

哈哈，卓拓啊！！！木事木事，我也没看见，咱们一起节哀。。。
回复 顶~ 砸~

使用道具 举报

马铃鼠 发表于 2012-6-8 19:30 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: 开光 没定律

倒霉孩子 发表于 2012-6-8 19:25


登录/注册后可看大图

恩，我是用相机直接拍的，相机没放大，200倍太大了，一般的天气下不敢加，不过以后有条件倒是可以试试， ...

我的话是说时空课同好的，你做的效果很好，有提升空间

点评

倒霉孩子
嘿嘿，我看出来了，最后一句是给我说的。我看你也是个DIY牛人啊，以后多交流交流。  详情 回复 发表于 2012-6-8 19:33
回复 顶~ 砸~

使用道具 举报

 楼主| 倒霉孩子 发表于 2012-6-8 19:33 | 显示全部楼层 来自： 中国–广东–广州 广州歌华网络科技发展有限公司
马铃鼠 发表于 2012-6-8 19:30


登录/注册后可看大图

我的话是说时空课同好的，你做的效果很好，有提升空间

嘿嘿，我看出来了，最后一句是给我说的。我看你也是个DIY牛人啊，以后多交流交流。

点评

马铃鼠
牛人不敢当，爱好了，互相学习吧  详情 回复 发表于 2012-6-8 19:35
回复 顶~ 砸~

使用道具 举报

chen531429709 发表于 2012-6-7 22:31 | 显示全部楼层 来自： 中国–福建 中移铁通
一天和105年...我哭了T T

点评

倒霉孩子
哈哈，卓拓啊！！！木事木事，我也没看见，咱们一起节哀。。。  详情 回复 发表于 2012-6-7 22:33
回复 顶~ 砸~

使用道具 举报

马铃鼠 发表于 2012-6-8 19:35 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: DIY 80/1000普消开光

倒霉孩子 发表于 2012-6-8 19:33


登录/注册后可看大图

嘿嘿，我看出来了，最后一句是给我说的。我看你也是个DIY牛人啊，以后多交流交流。
...

牛人不敢当，爱好了，互相学习吧
回复 顶~ 砸~

使用道具 举报

734858701 发表于 2012-6-8 01:14 | 显示全部楼层 来自： 中国–福建–福州 电信
顶一个
回复 顶~ 砸~

使用道具 举报

马铃鼠 发表于 2012-6-8 00:58 | 显示全部楼层 来自： 中国–天津–天津 电信/电信/IDC机房

RE: 开光 没定律

时空客 发表于 2012-6-7 23:28


登录/注册后可看大图

这个就是俺自制的镜子拍的月球，手机直接手动拍的，不清晰，实际目视很棒的。对比楼主的月球照，俺这个的倍 ...

色差是大了不少，锐度也差了些，倍数和你的相机镜头焦距有关的，合成焦距等于相机镜头焦距与望远镜放大倍数之积，因而在感光元件上的线放大率有差异的。楼主的镜子应该可以上在好天气200倍，口径优势在那里

点评

时空客
还有，补充一点，80的口径，不一定比我的50口径有优势——如果80的是用棱镜的话。俺D的不用棱镜，全部采用光学增透膜透镜正像，还无级变焦，可以说把光损降到最低了。  详情 回复 发表于 2012-6-9 23:49
时空客
俺一直都搞不清楚自己D的这个镜子的倍率，从物镜和目镜的焦距比来算的话，肯定不到60倍；但从实际观察效果对比来看，又远远不止60倍……另，色差锐度啥的，实际目视是没有明显感觉的，照片拍不好，原因是出瞳对不准  详情 回复 发表于 2012-6-9 23:35
倒霉孩子
恩，我是用相机直接拍的，相机没放大，200倍太大了，一般的天气下不敢加，不过以后有条件倒是可以试试，谢谢同好帮顶了~  详情 回复 发表于 2012-6-8 19:25
回复 顶~ 砸~

使用道具 举报

时空客 发表于 2012-6-7 23:28 | 显示全部楼层 来自： 中国–广西–南宁 联通
9.jpg 这个就是俺自制的镜子拍的月球，手机直接手动拍的，不清晰，实际目视很棒的。对比楼主的月球照，俺这个的倍率大一些呢？

点评

马铃鼠
色差是大了不少，锐度也差了些，倍数和你的相机镜头焦距有关的，合成焦距等于相机镜头焦距与望远镜放大倍数之积，因而在感光元件上的线放大率有差异的。楼主的镜子应该可以上在好天气200倍，口径优势在那里  详情 回复 发表于 2012-6-8 00:58
回复 顶~ 砸~

使用道具 举报

时空客 发表于 2012-6-7 23:22 | 显示全部楼层 来自： 中国–广西–南宁 联通
楼主拍的月球照，真的有100倍吗？有点吃惊哦——俺吃惊的是，自己用50360物镜D的镜子，拍月球效果和楼主100倍拍的非常接近！

点评

倒霉孩子
看来你的镜子也不错啊。。。继续努力。我这个就是100倍。  详情 回复 发表于 2012-6-8 19:28
回复 顶~ 砸~

使用道具 举报

 楼主| 倒霉孩子 发表于 2012-6-7 23:10 | 显示全部楼层 来自： 中国–广东–广州 广州歌华网络科技发展有限公司
jackytan1986 发表于 2012-6-7 22:49


登录/注册后可看大图

拍的不错！！！楼主继续努力！！

谢谢同好帮顶、
回复 顶~ 砸~

使用道具 举报

 楼主| 倒霉孩子 发表于 2012-6-8 19:25 | 显示全部楼层 来自： 中国–广东–广州 广州歌华网络科技发展有限公司
马铃鼠 发表于 2012-6-8 00:58


登录/注册后可看大图

色差是大了不少，锐度也差了些，倍数和你的相机镜头焦距有关的，合成焦距等于相机镜头焦距与望远镜放大倍 ...

恩，我是用相机直接拍的，相机没放大，200倍太大了，一般的天气下不敢加，不过以后有条件倒是可以试试，谢谢同好帮顶了~

点评

马铃鼠
我的话是说时空课同好的，你做的效果很好，有提升空间  详情 回复 发表于 2012-6-8 19:30
回复 顶~ 砸~

使用道具 举报
