天文望远镜自制导星借口

[复制链接]
沉默鹰 发表于 2012-11-27 12:02 | 显示全部楼层 |阅读模式 来自： 中国–广东–珠海 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×

想学习深空拍摄。在网上看了一下帖子，根据他们提供的资料,DIY了一个简单的导星借口。导星软件是Guidmaster,EQ3D双电跟，
本人的器材是小黑一台。本人很穷，买不起高端设备，只能DIY。

用的是STC89c516+的MC，一个ULN2003的反相驱动，和四个继电器

我是初次接触单片机，第一次DIY，就简单发个帖子。
一下是图片：

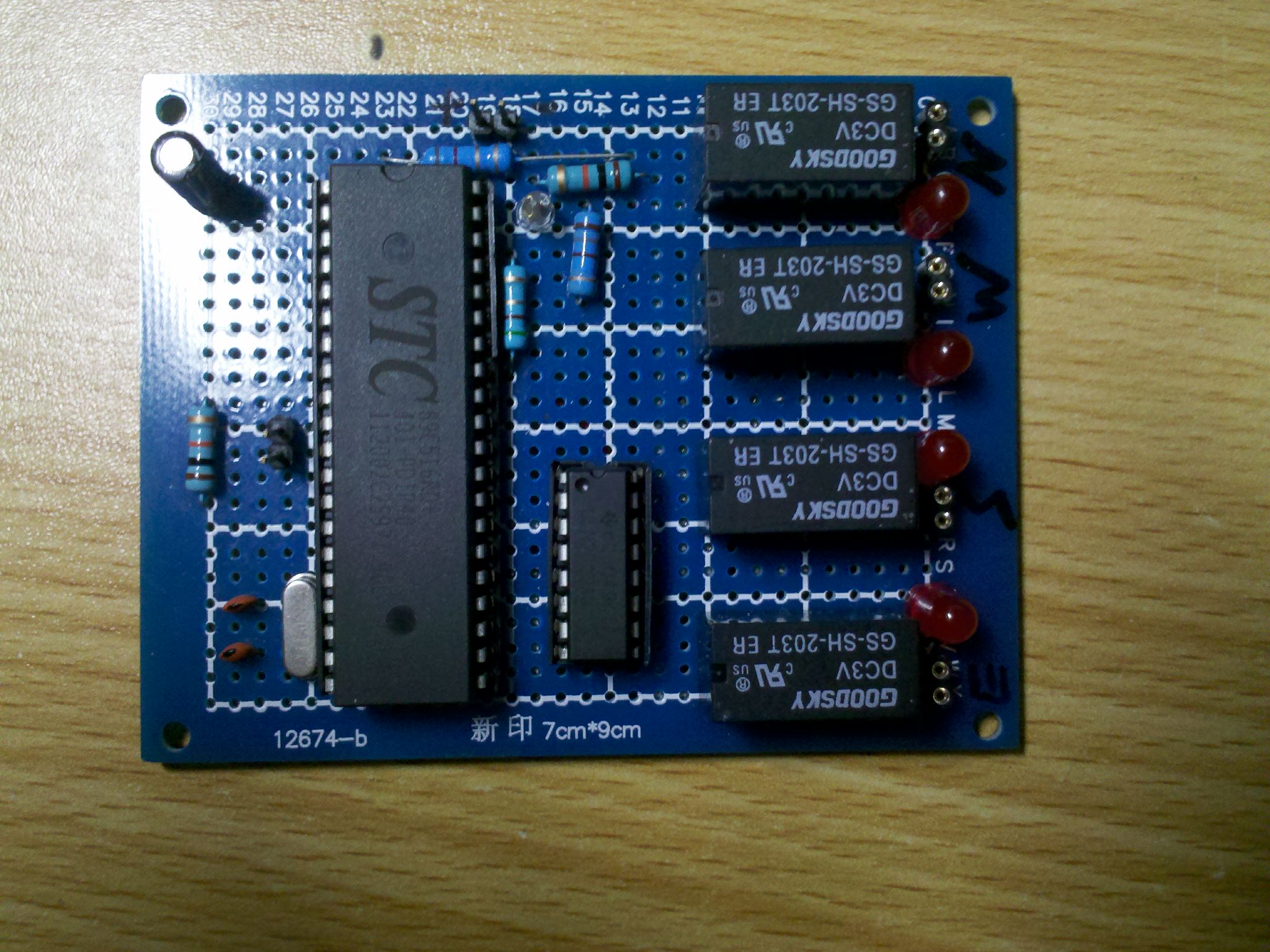

导星接口，用一个USB转TTL实现与电脑的通信

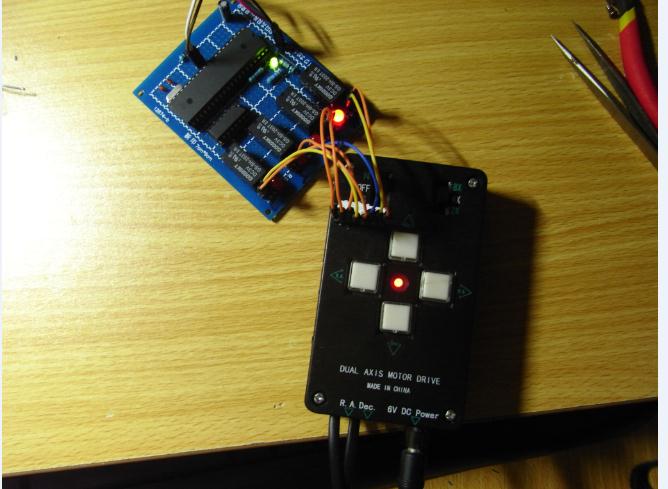

这是导星接口与手柄的连接
望远镜

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
rember1002 发表于 2012-11-27 12:07 | 显示全部楼层 来自： 中国–四川–绵阳 电信
您比金钱上富裕的人更加富裕！！DIY精神长存！！！！！

点评

沉默鹰
第一次发帖，见笑了  详情 回复 发表于 2012-11-27 12:10
回复 顶~ 砸~

使用道具 举报

晒月亮的老花猫 发表于 2012-11-27 12:09 | 显示全部楼层 来自： 智利–圣地亚哥首都大区–圣地亚哥 华为云
怎么感觉你DIY的这么复杂

点评

沉默鹰
不复杂吧，我也是刚学单片机，然后请教一个师兄，他以前也做过这个。我做好之后，一直实现不了功能，就在这个东西耗了很久。后来拿给师兄一看，才知道自己编程错了。  详情 回复 发表于 2012-11-27 12:14
回复 顶~ 砸~

使用道具 举报

 楼主| 沉默鹰 发表于 2012-11-27 12:10 | 显示全部楼层 来自： 中国–广东–珠海 电信
rember1002 发表于 2012-11-27 12:07


登录/注册后可看大图

您比金钱上富裕的人更加富裕！！DIY精神长存！！！！！

第一次发帖，见笑了

点评

rember1002
不笑 很佩服你的知识面 我装备是高级了 但是自己玩不好 还不如你！  详情 回复 发表于 2012-11-27 12:13
回复 顶~ 砸~

使用道具 举报

lovez3 发表于 2012-11-27 12:13 | 显示全部楼层 来自： 中国–浙江–杭州 移动
知识就是力量啊。有机会的话，向楼主请教。还请不吝赐教呵呵。

点评

沉默鹰
嗯，一定。  详情 回复 发表于 2012-11-27 12:15
回复 顶~ 砸~

使用道具 举报

rember1002 发表于 2012-11-27 12:13 | 显示全部楼层 来自： 中国–四川–绵阳 电信
沉默鹰 发表于 2012-11-27 12:10


登录/注册后可看大图

第一次发帖，见笑了

不笑   很佩服你的知识面   我装备是高级了  但是自己玩不好  还不如你！
回复 顶~ 砸~

使用道具 举报

 楼主| 沉默鹰 发表于 2012-11-27 12:14 | 显示全部楼层 来自： 中国–广东–珠海 电信
晒月亮的老花猫 发表于 2012-11-27 12:09


登录/注册后可看大图

怎么感觉你DIY的这么复杂

不复杂吧，我也是刚学单片机，然后请教一个师兄，他以前也做过这个。我做好之后，一直实现不了功能，就在这个东西耗了很久。后来拿给师兄一看，才知道自己编程错了。
回复 顶~ 砸~

使用道具 举报

xwxwwx 发表于 2012-11-27 12:15 | 显示全部楼层 来自： 中国–湖北–黄石 联通
第一，总是想不通为什么都要用单片机？PC直接控制不好吗？
第二，为什么要用继电器？PC直接控制不好吗？
经过两次中继，你系统的精度不知道如何？

点评

weiguo1688
第一，完全可以，不过PC只能使用LPT端口输出ST4信号控制赤道仪，对于没有LPT端口的电脑不方便； 第二，可以不用继电器，比如用光电耦合器。根据实际需要就好。精度不成问题，因为一般导星设置为1000ms修正一次，这个  详情 回复 发表于 2012-11-27 12:31
沉默鹰
因为天气不好，还没来得及测试。我也是看牧夫网上有人发这样的帖子，也就跟着做了一个，走人家走过的老路。 请教，用PC直接控制怎么实现？  详情 回复 发表于 2012-11-27 12:18
回复 顶~ 砸~

使用道具 举报

 楼主| 沉默鹰 发表于 2012-11-27 12:15 | 显示全部楼层 来自： 中国–广东–珠海 电信
lovez3 发表于 2012-11-27 12:13


登录/注册后可看大图

知识就是力量啊。有机会的话，向楼主请教。还请不吝赐教呵呵。

嗯，一定。
回复 顶~ 砸~

使用道具 举报

 楼主| 沉默鹰 发表于 2012-11-27 12:18 | 显示全部楼层 来自： 中国–广东–珠海 电信
xwxwwx 发表于 2012-11-27 12:15


登录/注册后可看大图

第一，总是想不通为什么都要用单片机？PC直接控制不好吗？
第二，为什么要用继电器？PC直接控制不好吗？
经 ...

因为天气不好，还没来得及测试。我也是看牧夫网上有人发这样的帖子，也就跟着做了一个，走人家走过的老路。
请教，用PC直接控制怎么实现？

点评

xwxwwx
我做的就是PC直接控制双跟、goto、导星的，现在导星部分快完成了，等导星部分写完我会发出来让大家测试一下，顺便说一下，很傻瓜式的导星程序。  详情 回复 发表于 2012-11-27 12:26
回复 顶~ 砸~

使用道具 举报

xwxwwx 发表于 2012-11-27 12:26 | 显示全部楼层 来自： 中国–湖北–黄石 联通
沉默鹰 发表于 2012-11-27 12:18


登录/注册后可看大图

因为天气不好，还没来得及测试。我也是看牧夫网上有人发这样的帖子，也就跟着做了一个，走人家走过的老路 ...

我做的就是PC直接控制双跟、goto、导星的，现在导星部分快完成了，等导星部分写完我会发出来让大家测试一下，顺便说一下，很傻瓜式的导星程序。

点评

benjianggogo
非常期待GOTO算法~  详情 回复 发表于 2012-11-27 12:48
沉默鹰
期待你的导星，学习一下。  详情 回复 发表于 2012-11-27 12:29
回复 顶~ 砸~

使用道具 举报

 楼主| 沉默鹰 发表于 2012-11-27 12:29 | 显示全部楼层 来自： 中国–广东–珠海 电信
xwxwwx 发表于 2012-11-27 12:26


登录/注册后可看大图

我做的就是PC直接控制双跟、goto、导星的，现在导星部分快完成了，等导星部分写完我会发出来让大家测试一 ...

期待你的导星，学习一下。
回复 顶~ 砸~

使用道具 举报

weiguo1688 发表于 2012-11-27 12:31 | 显示全部楼层 来自： 中国–广东–广州 电信
xwxwwx 发表于 2012-11-27 12:15


登录/注册后可看大图

第一，总是想不通为什么都要用单片机？PC直接控制不好吗？
第二，为什么要用继电器？PC直接控制不好吗？
经 ...

第一，完全可以，不过PC只能使用LPT端口输出ST4信号控制赤道仪，对于没有LPT端口的电脑不方便；
第二，可以不用继电器，比如用光电耦合器。根据实际需要就好。精度不成问题，因为一般导星设置为1000ms修正一次，这个远远低于继电器的响应速度。如果赤道仪可以接受ASCOM协议，可以直接使用COM口（或者USB－COM）通讯，当然就无需任何外接装置了。

点评

xwxwwx
实际上，PC有好几种办法控制步进电机驱动的赤道仪，就我知道的就有并口、串口、USB口（USB口需要外接信号解码和脉冲发生电路），我之所以这样问，是实在想不出来加个单片机到系统中有什么好处。  详情 回复 发表于 2012-11-27 12:39
回复 顶~ 砸~

使用道具 举报

xwxwwx 发表于 2012-11-27 12:39 | 显示全部楼层 来自： 中国–湖北–黄石 联通
weiguo1688 发表于 2012-11-27 12:31


登录/注册后可看大图

第一，完全可以，不过PC只能使用LPT端口输出ST4信号控制赤道仪，对于没有LPT端口的电脑不方便；
第二，可 ...

实际上，PC有好几种办法控制步进电机驱动的赤道仪，就我知道的就有并口、串口、USB口（USB口需要外接信号解码和脉冲发生电路），我之所以这样问，是实在想不出来加个单片机到系统中有什么好处。

点评

weiguo1688
加不加单片机取决于你用的赤道仪，与电脑本身无关。单片机只是协议转换的功能，如果你的赤道仪有ST4端口，可以不需要单片机。毕竟大多数情况下，电脑不是直接驱动赤道仪的步进电机，而是控制赤道仪的手柄。  详情 回复 发表于 2012-11-27 13:14
回复 顶~ 砸~

使用道具 举报

netart 发表于 2012-11-27 12:43 | 显示全部楼层 来自： 中国–天津–天津 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

benjianggogo 发表于 2012-11-27 12:48 | 显示全部楼层 来自： 中国–安徽–淮南 电信
xwxwwx 发表于 2012-11-27 12:26


登录/注册后可看大图

我做的就是PC直接控制双跟、goto、导星的，现在导星部分快完成了，等导星部分写完我会发出来让大家测试一 ...

非常期待GOTO算法~
回复 顶~ 砸~

使用道具 举报

三叶观天 发表于 2012-11-27 12:48 | 显示全部楼层 来自： 中国–广西–北海 电信
这个发器材区或DIY区就好了，虽然我不懂电子方面，也学习了
回复 顶~ 砸~

使用道具 举报

weiguo1688 发表于 2012-11-27 13:14 | 显示全部楼层 来自： 中国–广东–广州 电信
xwxwwx 发表于 2012-11-27 12:39


登录/注册后可看大图

实际上，PC有好几种办法控制步进电机驱动的赤道仪，就我知道的就有并口、串口、USB口（USB口需要外接信号 ...

加不加单片机取决于你用的赤道仪，与电脑本身无关。单片机只是协议转换的功能，如果你的赤道仪有ST4端口，可以不需要单片机。毕竟大多数情况下，电脑不是直接驱动赤道仪的步进电机，而是控制赤道仪的手柄。
回复 顶~ 砸~

使用道具 举报

fyjs 发表于 2012-11-27 13:34 | 显示全部楼层 来自： 中国–山东–德州 联通
支持DIY，向楼主学习，通过此贴又学到了不少东西。
回复 顶~ 砸~

使用道具 举报

ls55044 发表于 2012-11-27 13:37 | 显示全部楼层 来自： 中国–北京–北京 联通
这是花钱不一定能买来的地球上只此一个
回复 顶~ 砸~

使用道具 举报
