[天文观测] 心脏星云IC1805 窄带J-P Tonemap 合成步骤

[复制链接]
沈阳小兔桔子 发表于 2014-10-2 20:28 | 显示全部楼层 |阅读模式 来自： 中国–辽宁–沈阳 联通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 沈阳小兔桔子 于 2014-10-3 20:11 编辑

现在正努力学习J-P Tonemap 的窄带合成方法
下面是我的步骤 有不对的地方请大家指导
拍摄器材
赤道仪 ：高桥EM200-2m JR
主镜：高桥 FSQ-106ED 导星镜 270/50
ccd：qhy11  导星ccd：qhy5II-M
调焦 ：ROBO  滤镜轮 qhy2代2寸滤镜轮
Ha 滤镜  astradon 3nm 50mm圆    O3  S2 巴德7NM 50圆
拍摄参数： HA  30分钟9张  O3  15分钟15张 S2  15分钟12张
暗场各20张 bias 各20张  flat各20张 flatdark 没有拍 这样应该补上  qhy11不可少
拍这个目标断断续续总共用了4天时间

1天拍摄不完 要用mdl的pinpoint精确构图 保证3个通道在同一位置
软件：MDL  导星 GOTO 构图 PINPOINT 拍摄 去暗平bias 星点对齐 累加 PS后期

以下是我的简略处理步骤
MDL 打开处理各通道 去除废张（别心疼 有不完美的就扔了） DDP拉伸  平场必须处理好 不然 后期有大片偏色现象

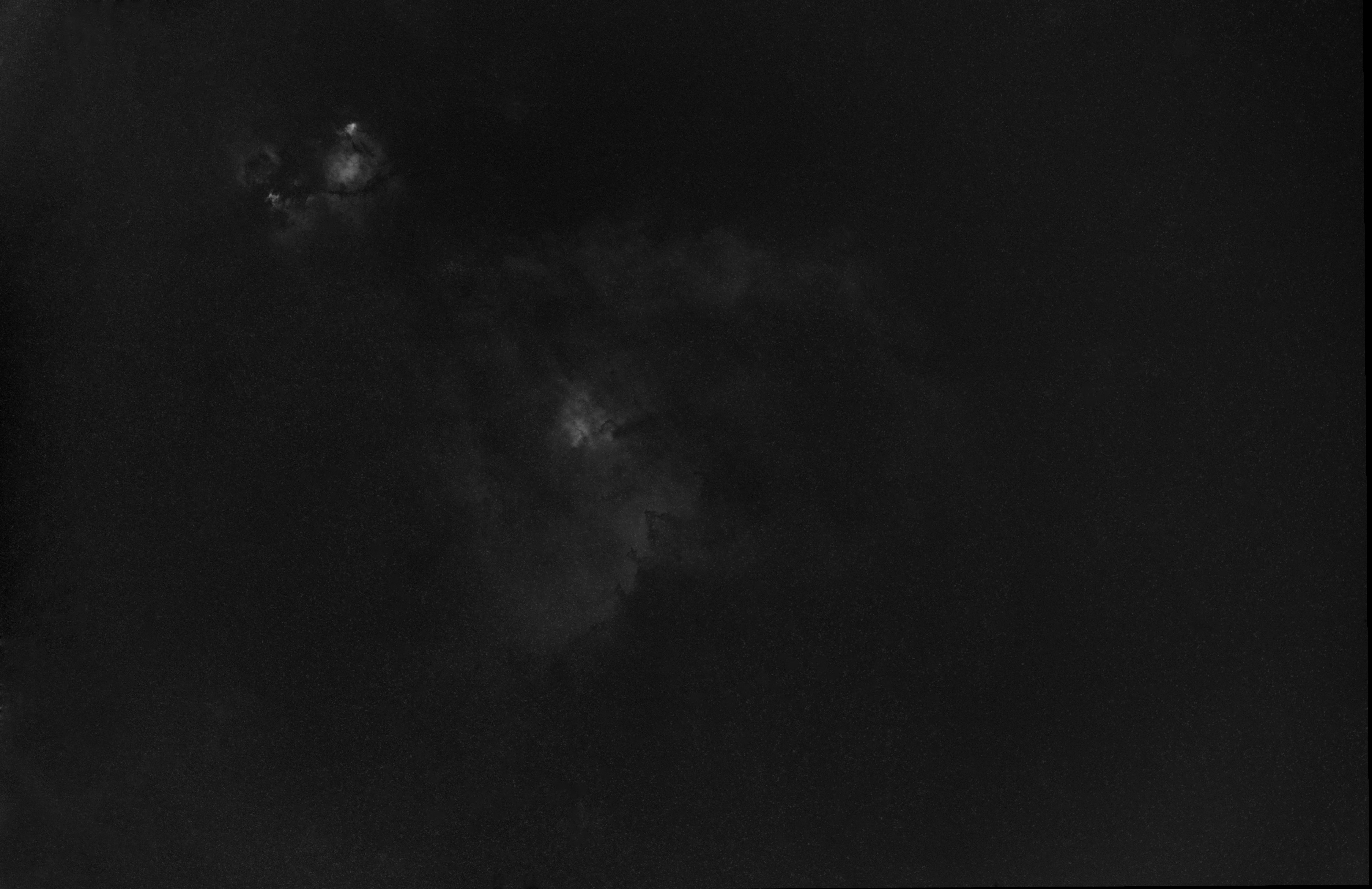

HA 通道

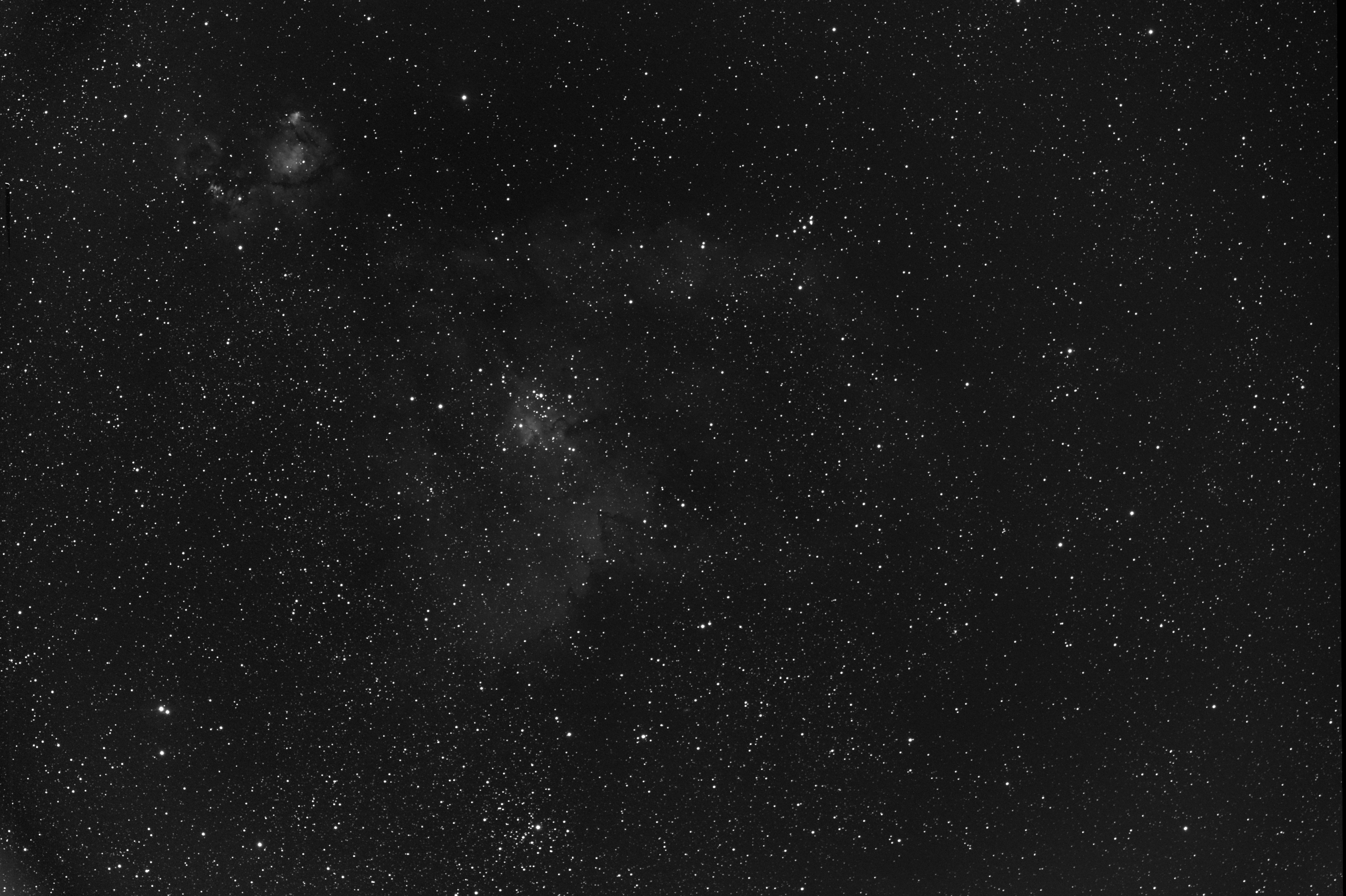

O3通道
S2通道

保存成16为TIFF文件
在PS里打开 做色阶拉伸
分别做去星点处理（处理星点后有亮星痕迹 这里必须处理干净 不然合成时候会显得图片很脏）
处理后的
HA
O3
S2

然后把 HA 和O3 分别复制到 S2 图层上
每个层做出来  ha色相120  O3 240 S2 0
调整色阶段曲线  调出自己喜欢的颜色 这每人手法不一样 效果千变万化
刚合成出来的比较偏绿 要进行可选颜色调整   具体看哈勃调色法
最后我只是把 ha通道 加到刚处理的文件上 选择属性明度（正常流程应该是没去星点的 ha o3 和s2 叠合复制图层 调节透明度方式）

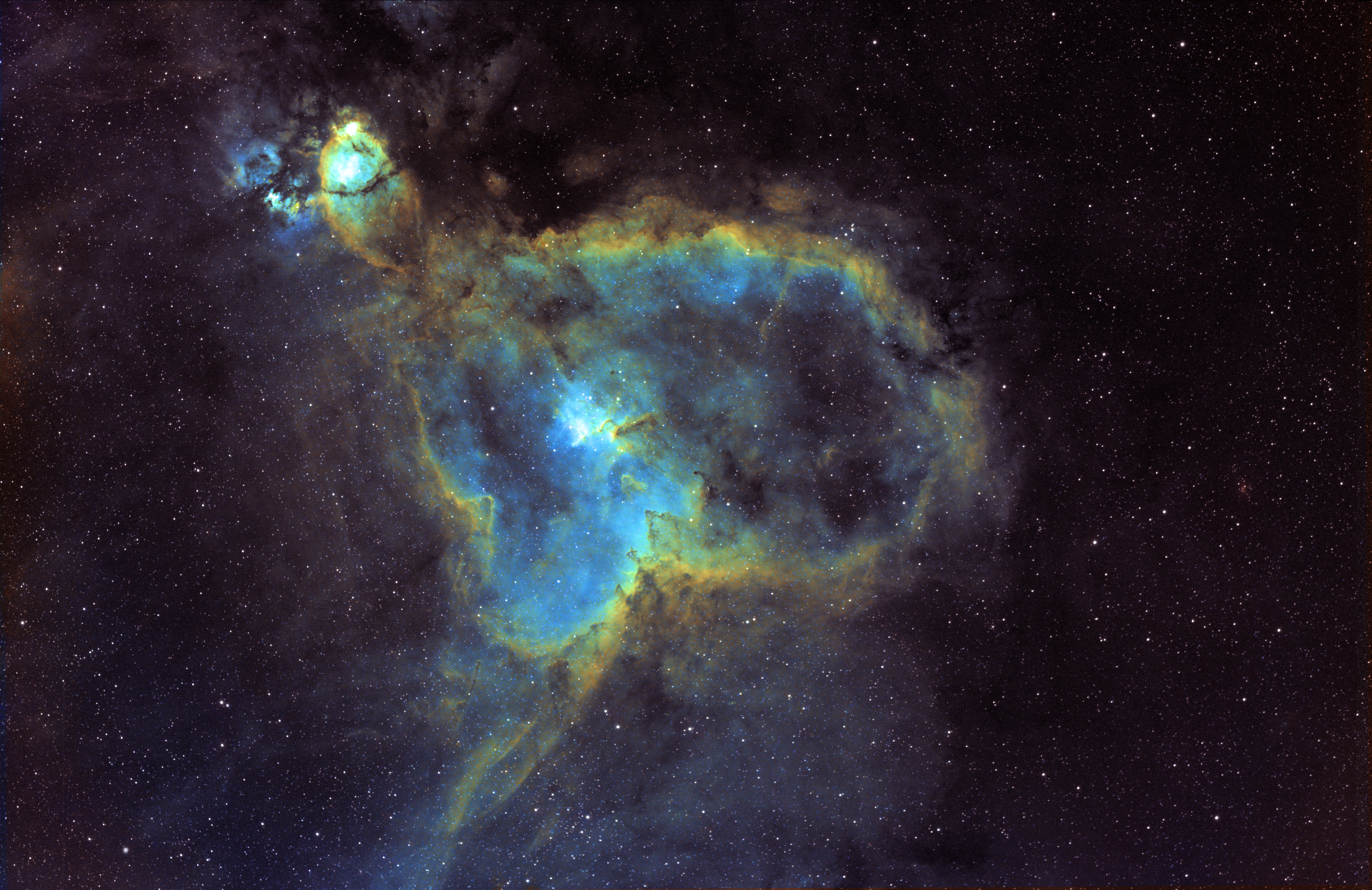

下面是处理的几个图片




最近一直再研究 Jp的合成法  英文水平有限 理解不是很深入
JP的这个 合成方法优点是 ：星点和星云分离  单独处理星云 不会影响星点 星云可最大化的DDP处理
如果不分离星点 合成彩色时 如果3个通道星点大小不一样 那么星点边缘就会出现奇怪颜色的光晕
其实这个方法和LRGB 合成性质差别不多都是 RGB合成彩色 L合成做明度 这是目前窄带处理比较好的方法
缺点是：星点最后不是彩色真实的，去 星点后需要大量时间精细处理星点遗留的痕迹  其中去亮星痕迹 用了4个小时 眼睛都看花了
呵呵 不过JP大师出 tonemap 2.0版本了 研究研究

上面是我的合成步骤 希望大家指导
回复

使用道具 举报

购买望远镜就在牧夫天文商城
情迷棒子骨 发表于 2014-10-2 20:42 | 显示全部楼层 来自： 中国–四川–绵阳 电信
赞！
回复 顶~ 砸~

使用道具 举报

morning 发表于 2014-10-2 20:44 | 显示全部楼层 来自： 中国–山东–烟台–莱州市 联通
这是大神，膜拜啊
回复 顶~ 砸~

使用道具 举报

无聊军队 发表于 2014-10-2 21:09 | 显示全部楼层 来自： 中国–北京–北京 联通
楼主又放毒了...
回复 顶~ 砸~

使用道具 举报

yzhzhang 发表于 2014-10-2 22:06 来自手机 | 显示全部楼层 来自： 美国 威斯康星大学麦迪森校区
赞，我也在学习jp的tonemapping，星点去除的确比较麻烦，而且平场和人工平场也要把梯度处理干净。jp说最后一步时不要只用ha做明度，要把三通道一起合成作为明度，lz为啥不这样做？其他通道信号太弱么？

点评

沈阳小兔桔子
我的 ha 是3nm o3 和 s2是 7nm 星点差太多了 这样合成的确定 就是 星点不是彩色的 平场处理比较头疼  详情 回复 发表于 2014-10-2 22:10
回复 顶~ 砸~

使用道具 举报

 楼主| 沈阳小兔桔子 发表于 2014-10-2 22:10 | 显示全部楼层 来自： 中国–辽宁–沈阳 联通
本帖最后由 沈阳小兔桔子 于 2014-10-2 22:12 编辑
yzhzhang 发表于 2014-10-2 22:06
赞，我也在学习jp的tonemapping，星点去除的确比较麻烦，而且平场和人工平场也要把梯度处理干净。jp说最后 ...


我的 ha 是3nm  o3 和 s2是 7nm  星点大小差太多了 这样合成的结果 就是 星点不是彩色的 平场处理比较头疼 去星点 还要再仔细点
回复 顶~ 砸~

使用道具 举报

gnox 发表于 2014-10-2 22:14 | 显示全部楼层 来自： 中国–江苏–苏州 电信
这个必须学习，收藏了。。。
回复 顶~ 砸~

使用道具 举报

九爷 发表于 2014-10-2 23:35 | 显示全部楼层 来自： 中国–江苏–苏州 电信
哎，深空处理都看不懂...
回复 顶~ 砸~

使用道具 举报

linok42401917 发表于 2014-10-3 01:32 | 显示全部楼层 来自： 中国–广西 电信/数据上网公共出口
高桥.......那星点.......
回复 顶~ 砸~

使用道具 举报

路灯侠 发表于 2014-10-3 01:48 | 显示全部楼层 来自： 中国–北京–北京 联通
前来膜拜，果断收藏。
回复 顶~ 砸~

使用道具 举报

sshyang 发表于 2014-10-3 22:05 | 显示全部楼层 来自： 中国–上海–上海–青浦区 电信
真TM漂亮！
回复 顶~ 砸~

使用道具 举报

rajtang 发表于 2014-10-4 02:59 来自手机 | 显示全部楼层 来自： 中国–北京–北京 联通
中间那张更有感觉
回复 顶~ 砸~

使用道具 举报

SOBER2017 发表于 2018-1-5 14:54 来自手机 | 显示全部楼层 来自： 中国–山东 中移铁通
终于找到了J.P.Metsavainio大法，不过好像就是我以前学的剪切蒙版法嘛...
回复 顶~ 砸~

使用道具 举报

SOBER2017 发表于 2018-2-3 21:25 来自手机 | 显示全部楼层 来自： 中国–山东 中移铁通
这个写的比J-P还简略，tonemap一般就是准备ha做完的、s2做完的、o3做完的TIF文件，然后通通去星再色阶高斯模糊后蒙尘与划痕再高斯模糊，另存为ha-tonemap、s2-tonemap、o3-tonemap，把这三个颜色合成后放一边。然后把ha、s2tonemap、oiiitonemap以滤色方式合成(注意调节不透明度)作L，然后把hatonemap、s2tonemap、o3tonemap合成彩色(HST color)，把刚刚的L盖在它上面作明度，合成为HST-image，然后把ha-tonemap作明度，HST-image作底子，调整明度的不透明度，拼合图层，做完了。说实话，看这个会觉得和剪贴蒙版法差不多，但其实tonemsp比剪贴蒙版强很多，看J-P的教程会比较好，尽管写的有一点简单，不容易懂
回复 顶~ 砸~

使用道具 举报

xcxjack 发表于 2018-2-3 22:58 来自手机 | 显示全部楼层 来自： 中国–上海–上海–浦东新区 电信
SOBER2017 发表于 2018-2-3 21:25
这个写的比J-P还简略，tonemap一般就是准备ha做完的、s2做完的、o3做完的TIF文件，然后通通去星再色阶高斯 ...

感谢挖出来。。。果断收藏

点评

SOBER2017
你可以看看星明天文台的QQ群里面Steve颜大师(群名：福州-颜智辉)上传的一个叫做JP假色技巧的pdf，那个就是JP的亲笔教程，除了不是很容易懂以外没什么缺点，非常正统，比看我这个语无伦次的评论强100倍，我也不是很懂  详情 回复 发表于 2018-2-6 21:16
回复 顶~ 砸~

使用道具 举报

SOBER2017 发表于 2018-2-6 21:16 | 显示全部楼层 来自： 中国–山东 中移铁通
xcxjack 发表于 2018-2-3 22:58
感谢挖出来。。。果断收藏

你可以看看星明天文台的QQ群里面Steve颜大师(群名：福州-颜智辉)上传的一个叫做JP假色技巧的pdf，那个就是JP的亲笔教程，除了不是很容易懂以外没什么缺点，非常正统，比看我这个语无伦次的评论强100倍，我也不是很懂，现在我学会的是山寨版tonemap(JP的思路+我瞎搞的操作＝山寨版tonemap)。

点评

xcxjack
好的，谢谢兄弟！  详情 回复 发表于 2018-2-6 21:20
回复 顶~ 砸~

使用道具 举报

xcxjack 发表于 2018-2-6 21:20 来自手机 | 显示全部楼层 来自： 中国–上海–上海 电信
SOBER2017 发表于 2018-2-6 21:16
你可以看看星明天文台的QQ群里面Steve颜大师(群名：福州-颜智辉)上传的一个叫做JP假色技巧的pdf，那个就 ...

好的，谢谢兄弟！
