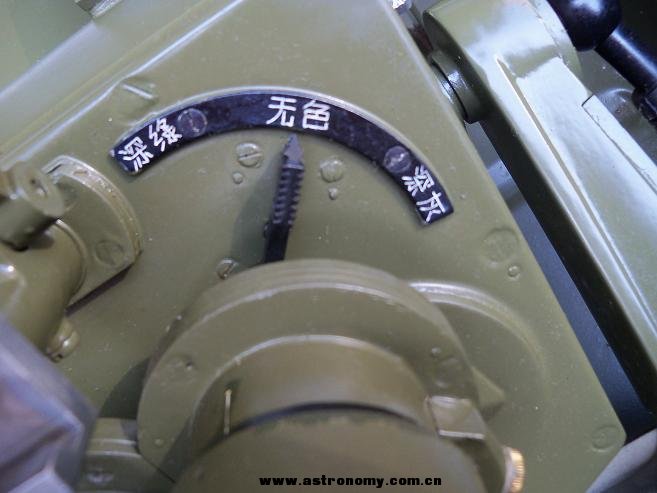

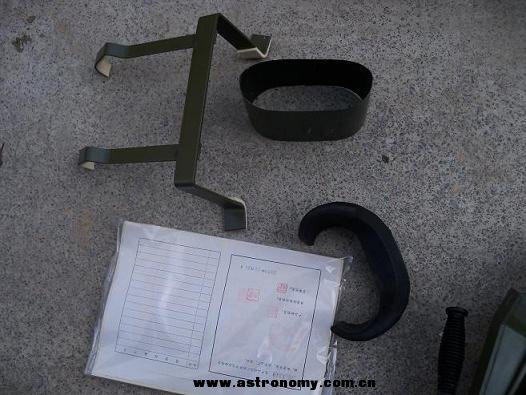

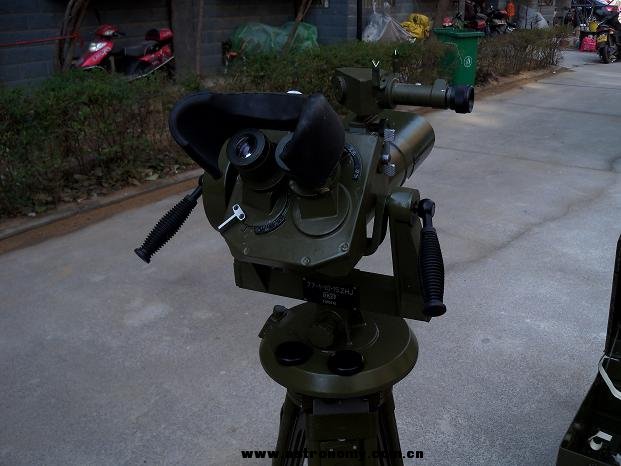

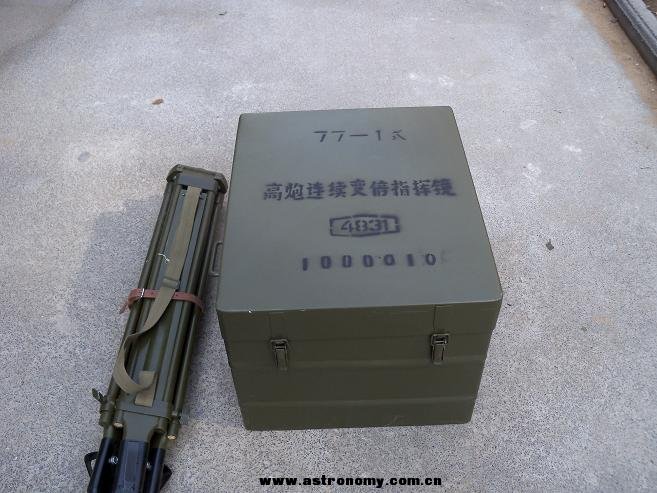

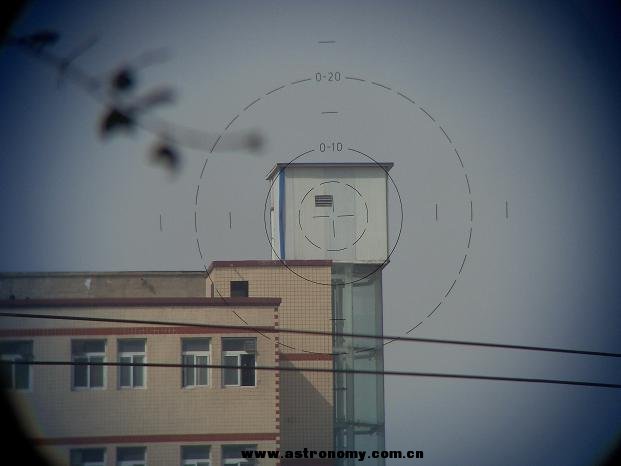

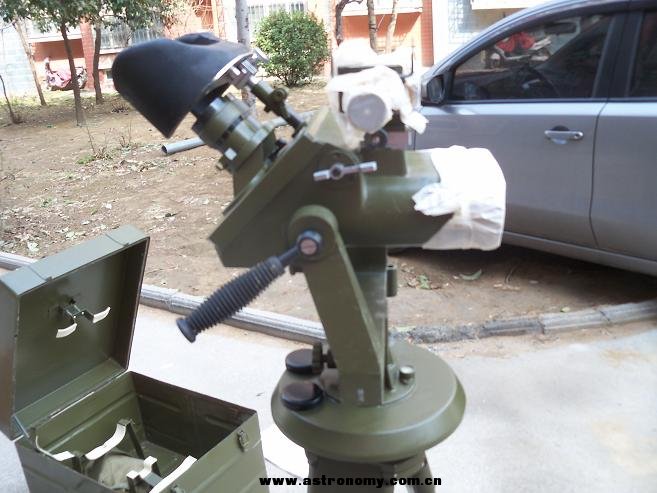

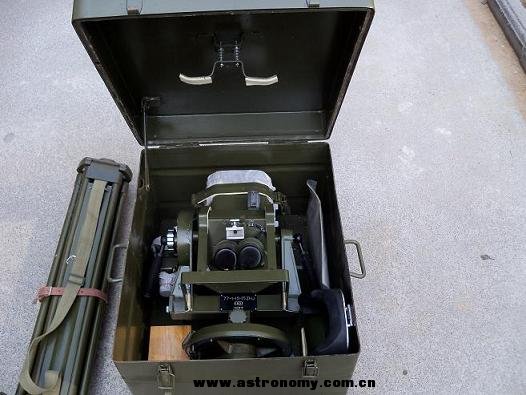

77式高炮变倍指揮鏡相关资料整理如下 : 由中国自行研製的一种变倍指揮鏡 , 口徑60mm , 倍率10x( 7度)至15x (4度40分) , 中国軍方全称CT2高炮连续变倍指揮鏡 , 此鏡主要用於搜索、识別、跟踪空中目标和观察爆炸点偏差，遥控雷達能选擇跟踪多批短时间间隔出現的移动空中目標 , 并指揮高炮部隊的火力集中打击目标。1977年, 77式高射炮连续变倍指挥镜由二○五所徐连贵等与5249厂合作研制 ( 西安应用光学研究所 )研制，采用负组变倍，正组补偿的连续变倍系统，解决了视场和倍率的矛盾，采用连续变倍的光学系统 ,具有高倍率大视场,解决了视场和倍率的矛盾, 属国内首创,1978年获全国科学大会奖。 指揮鏡基本数据 : 全称 : 77式高炮变倍指揮鏡 CT2高炮连续变倍指揮鏡 口径 : 60mm 倍率 : 连续变倍 : 10 x -15 x 视場 : 10 x ---- 7度 15x ---- 4度40分 瞳高 : 20mm 重量 : 21 kg 行军全重 : 62 kg 整体使用感受 : 77式高炮变倍指揮鏡是一种很优秀的軍用光学覌察仪器 , 成像銳度比61式10x80以及59-1式12x60都好 , 在設計过程中肯定參考了61式座架的設計 , 具有和61式一样的高低俯仰角 , 但覌察握手比61式更舒適。变倍目鏡表覌視場在变倍过程中均保持70度 , 整个变倍过程合焦準確 ,严格地達到变倍覌察过程中不用调整目鏡 , 目鏡設計的20mm僮高比61式的17mm僮高观察更舒適 , 夜间观察目标时由10x至15x亮度降低不明显 , 变倍杆可前後两指用力 , 变倍方便。左側内置2个1号电池框 , 按鈕後方便夜间右分划板照明 , 鏡体内置绿/灰滤光片。77式高炮变倍指揮鏡整体结构緊密 ,外型很威武 , 尤其目鏡结構複雜 , 棱室体积巨大 , 棱室体下方有一可更換的乾燥器 , 且水平及仰角覌察框及镜体有充氮接口 , 可定时进行乾燥。指揮鏡前遮光罩相对单薄 , 容易形变 , 且外边切口鋒利 , 搬运时容易誤伤。77式高炮变倍指揮鏡採用和61式指揮鏡完全不同的底盘接口 , 而且水平底盘下有一厚铜片把电缆接口蓋上 , 指揮鏡单重21kg , 以60mm口径來算真的很重 ( 若設計成和61式禹80mm口径重量肯定不可想像) , 但也说明是真材实料的軍用設計。据我了解中国变倍軍用指揮镜共有三种設計 , 第一种為77式高炮变倍指揮鏡 ( 连续变倍范围10x至15x ) , 第二种為89式变倍指揮鏡 (连续变倍范围20x至40x ) , 第三种為国軍現在使用的连续变倍范围16x至40x 的一种80mm指揮鏡 , 由於不是广角設計 , 相对体积重量可以控制在较小的范围 |
