出自己设计的红外电调 调焦座

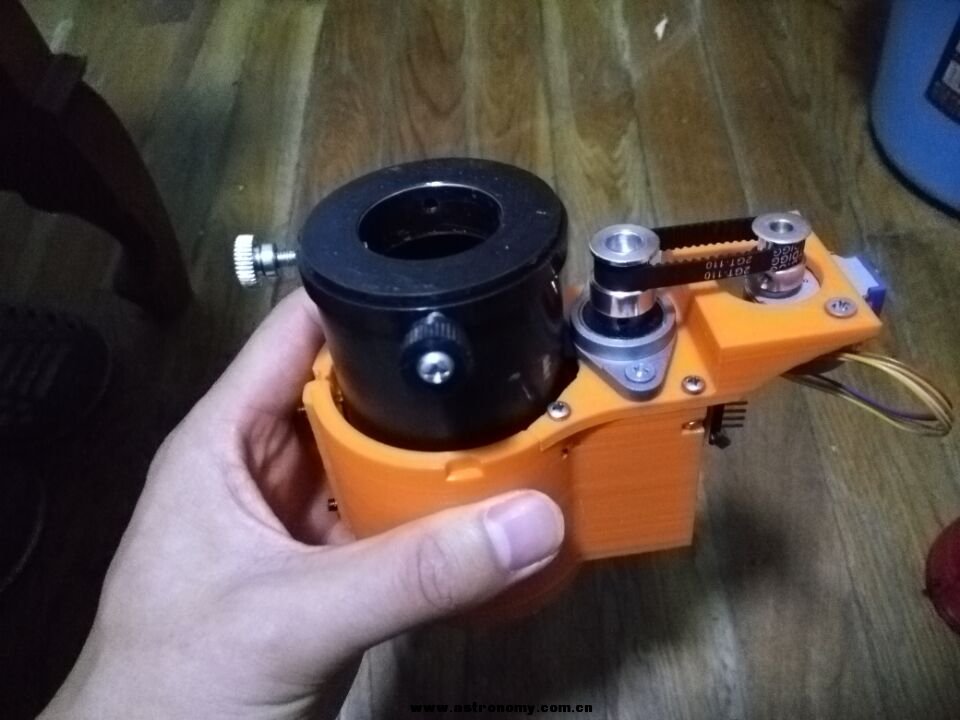

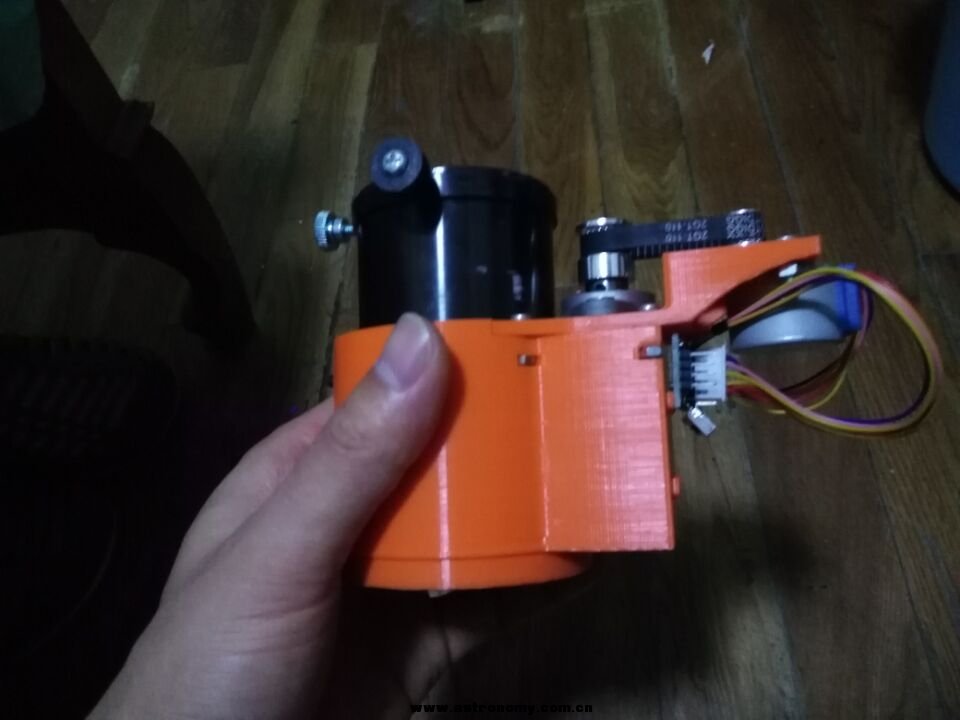

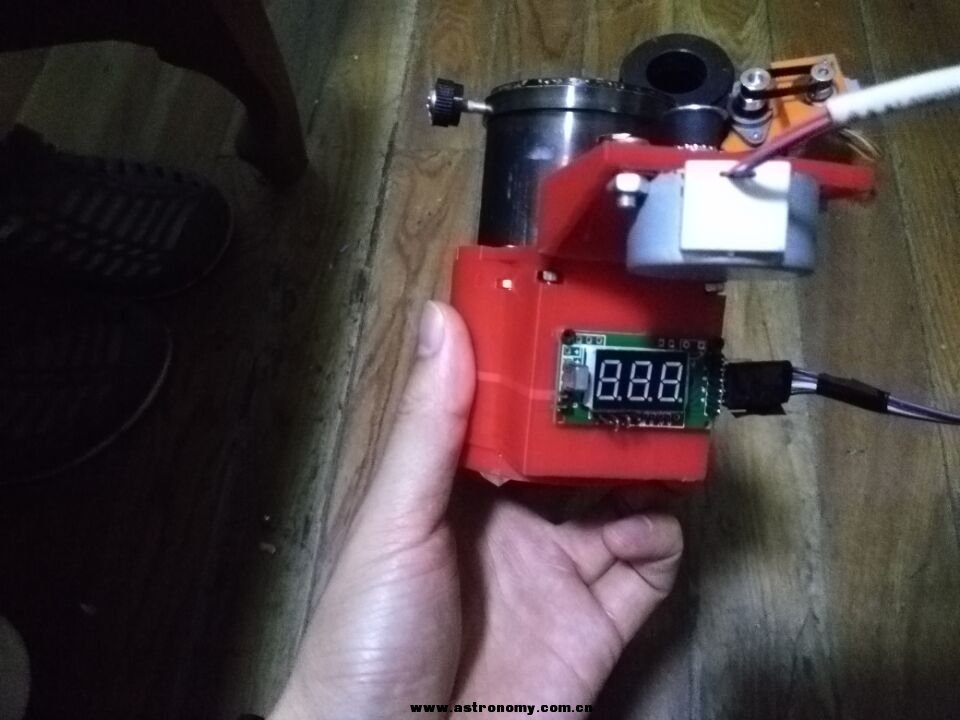

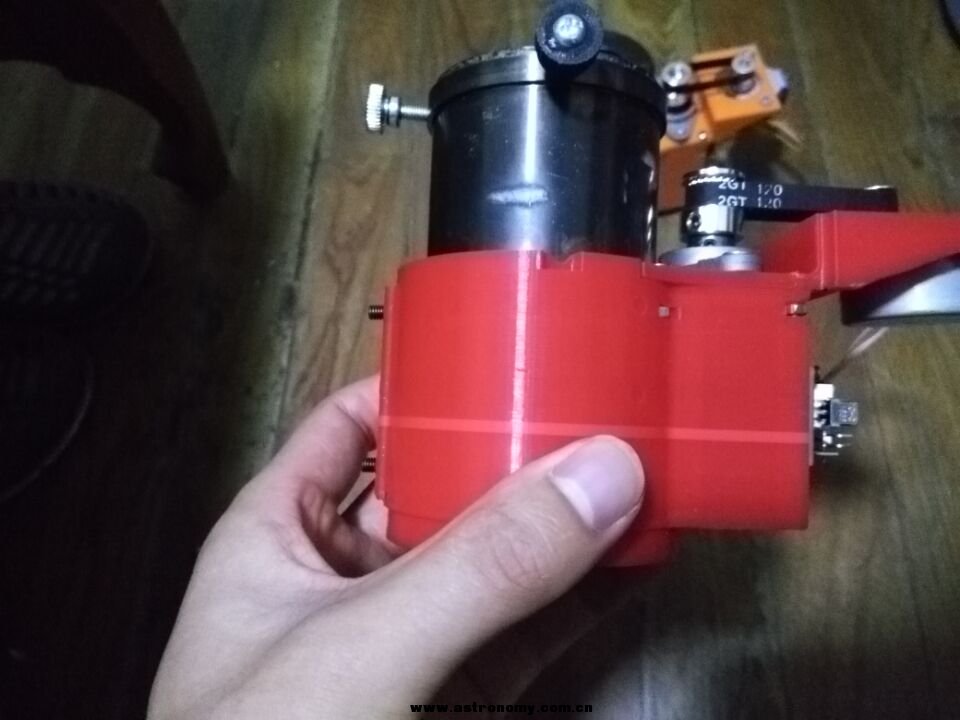

电动调焦座 2寸丝杆调焦座 带无线红外电调 自己设计制作的调焦座。

折射和牛反均可使用，可以免费送3d打印的配套底座，螺纹也可以打印。

主要功能及特点:

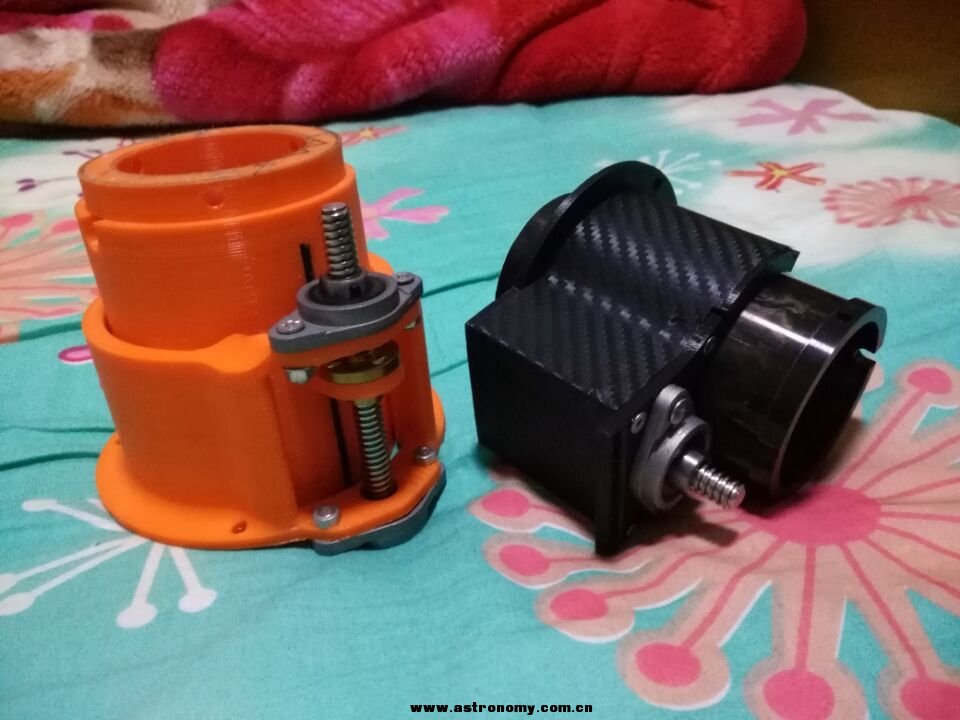

1.内置8毫米丝杆，调节超精密，精度可比市面上的双速调焦座。

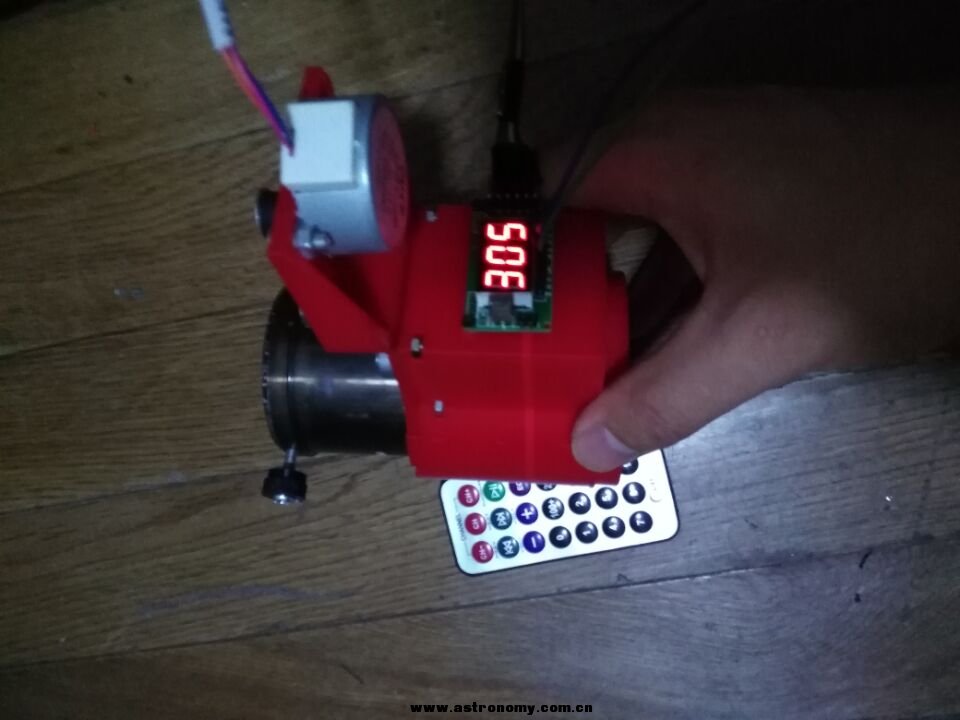

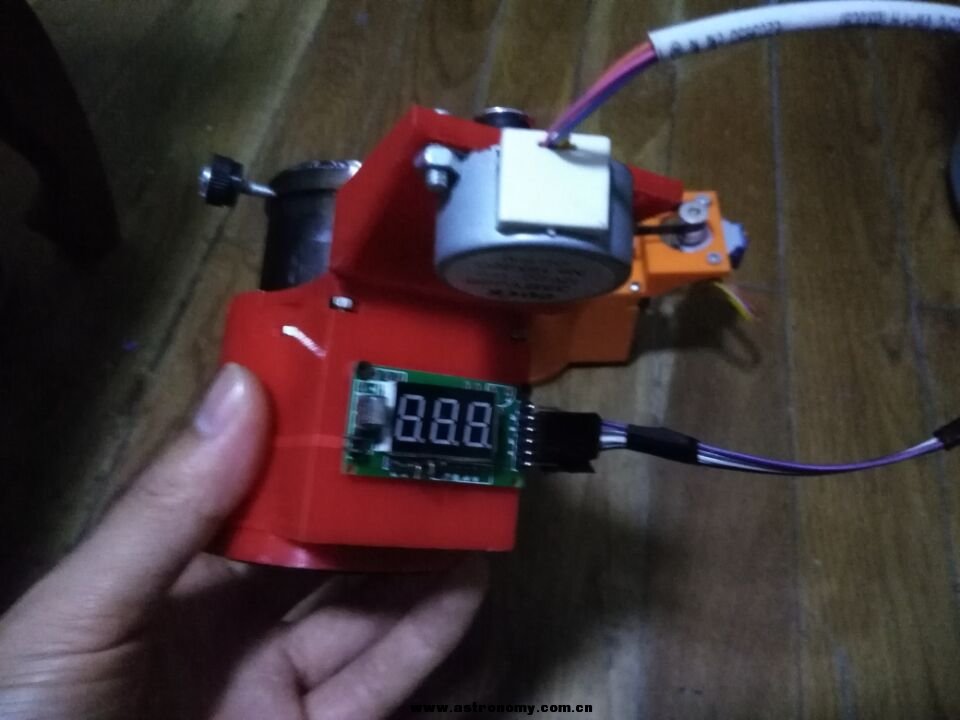

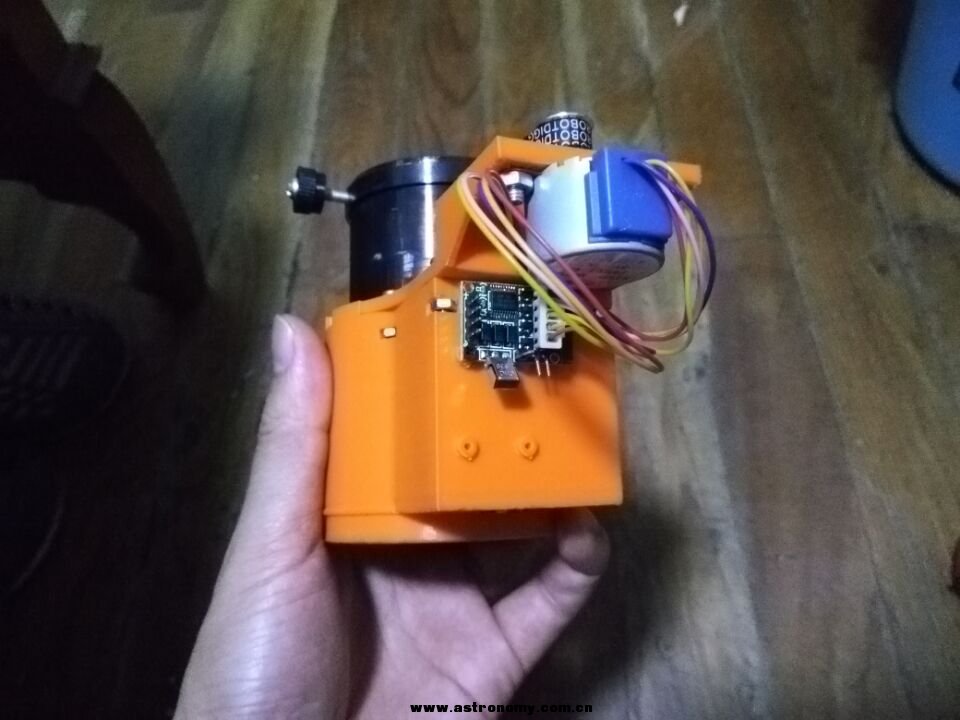

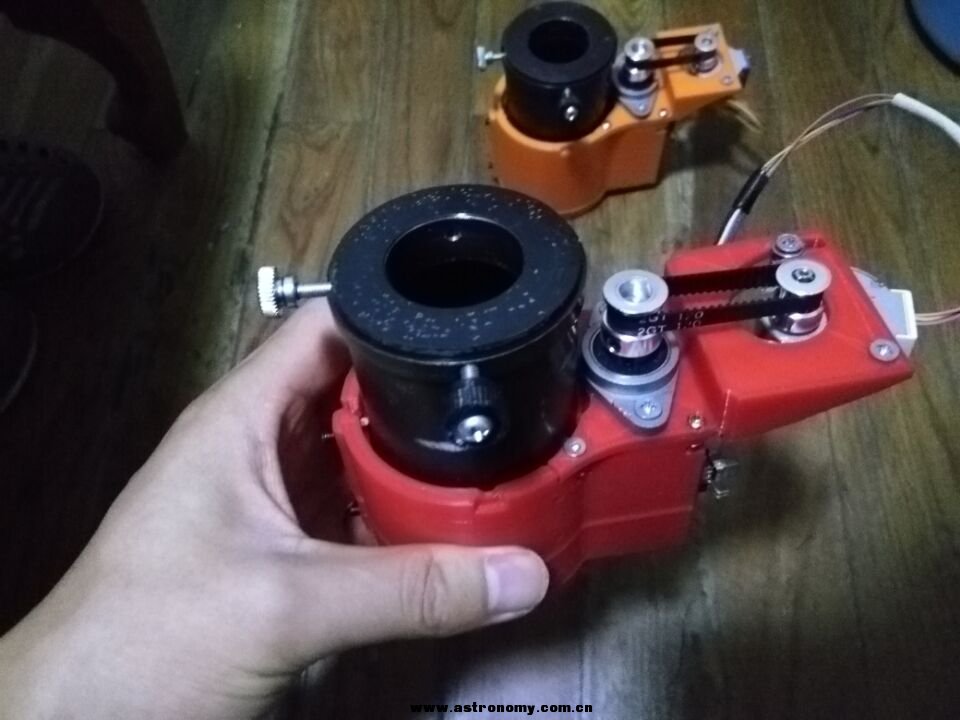

2.采用28或者35步进电机驱动同步带传动，红外无线遥控，只需自备5v手机充电宝供电即可使用。避免手动调焦带来的抖动问题。

3.能实现正反转，加减速，急停等功能。操作简单，一看即会。

4.永不打滑，传统调焦座都存在打滑现象，此款调焦座丝杆传动，永不打滑。

5.垂直上行负载0.8公斤左右。满足日常摄影摄像头使用。

6，可以赠送配套电源线，配套底座。

7，2寸的带2-1.25转接口，送配套螺丝。

8，调焦座不带底座高62毫米左右，全3d打印版不带底座重300克左右，内圈铝合金外圈打印版，重400克左右。调焦行程38-40毫米。

注意事项：

1.购买请说明底座类型及尺寸（买家提供STL格式图纸或者底座的精确尺寸数据，我可给免费画图打印，不能提供尺寸和图纸的恕不打印），

2.以及材质版本（全3D打印版本或者内铝合金外3D打印版本），精度几乎一样，重量和手感略有区别。

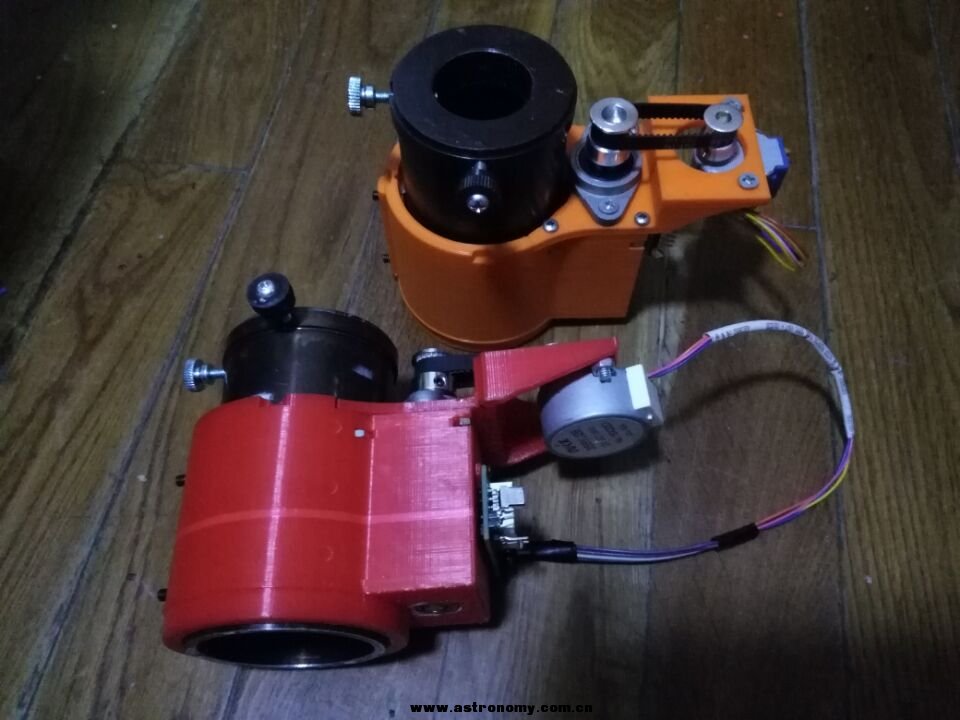

3.手动版本图上仅供参考，还没有加手拧轮。手动和遥控的区别在于少电机、驱动、遥控以及传动部分，其余几乎一样。

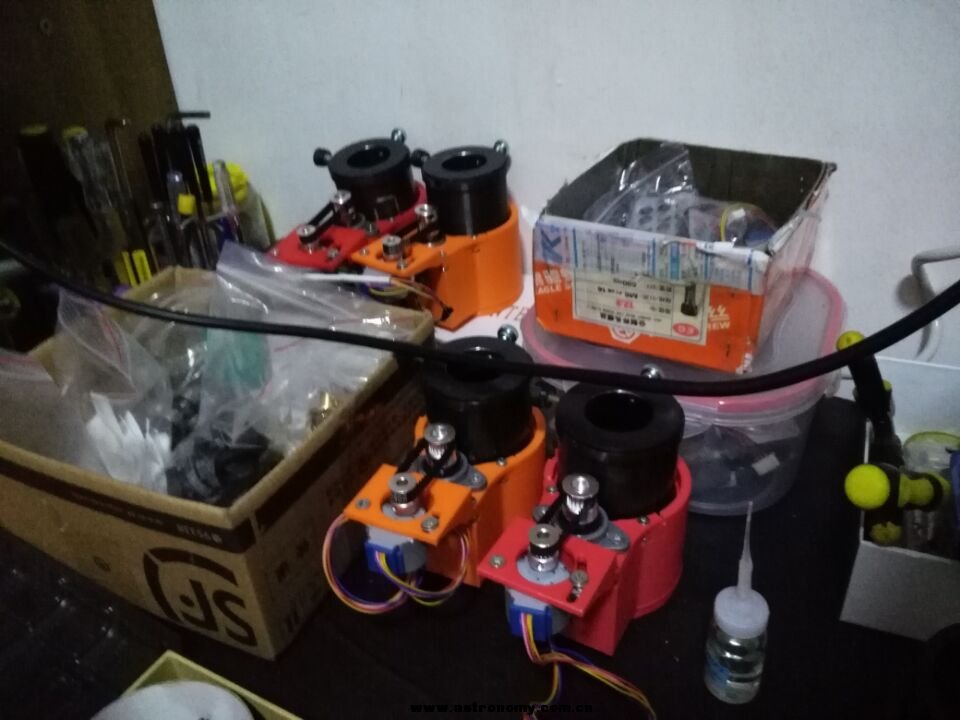

备货不多，如果无现货，2-3天即可加工完毕，可放心付款购买。

关于价格，研发成本很高，自己前后搞了3个月， 成本很难降下来，暂定2寸手动版150元,无线红外遥控版200元，2.5寸手动版180元。

二手链接：https://item.taobao.com/item.htm?spm=686.1000925.0.0.wUBlaS&id=540910000655

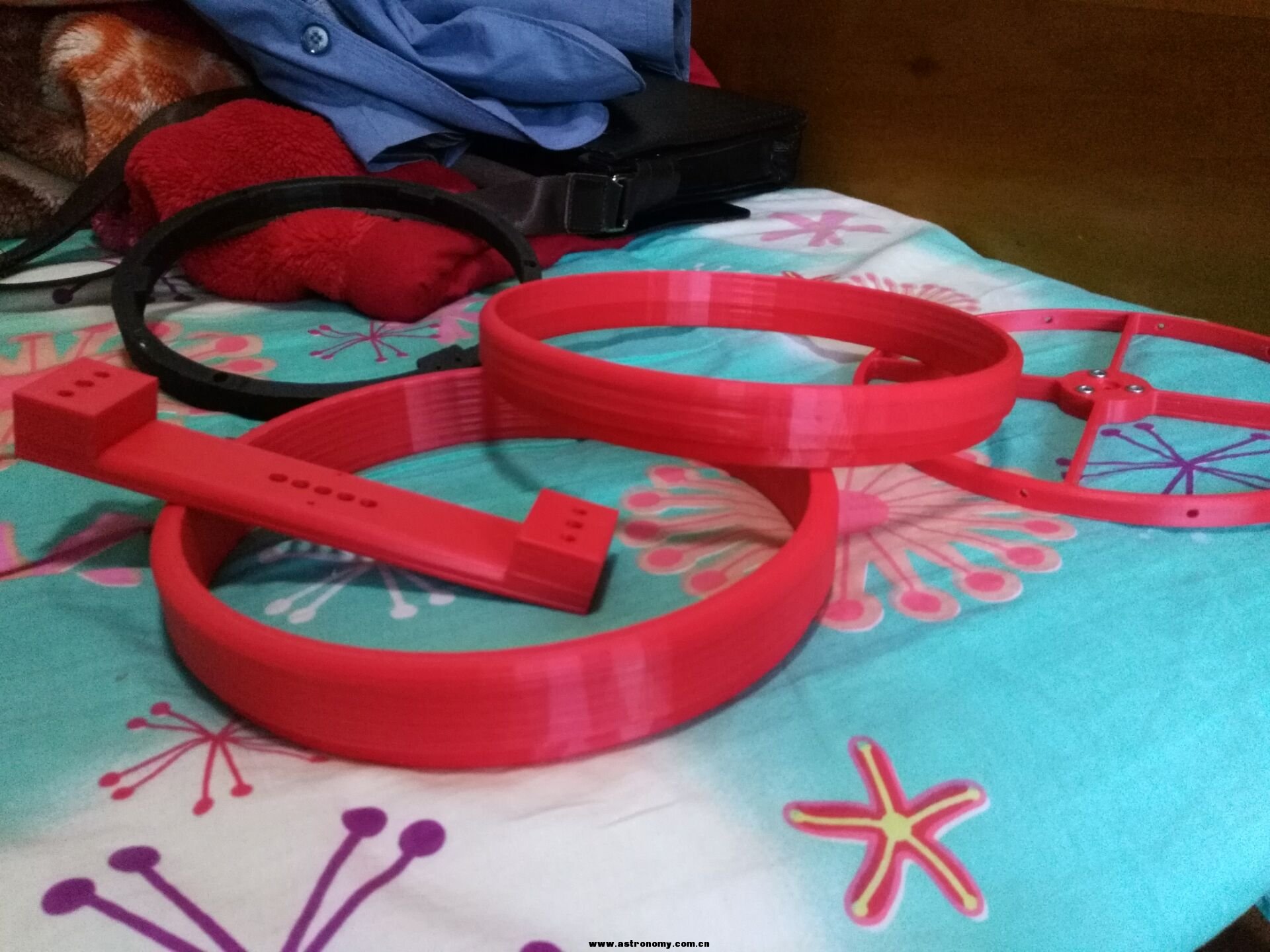

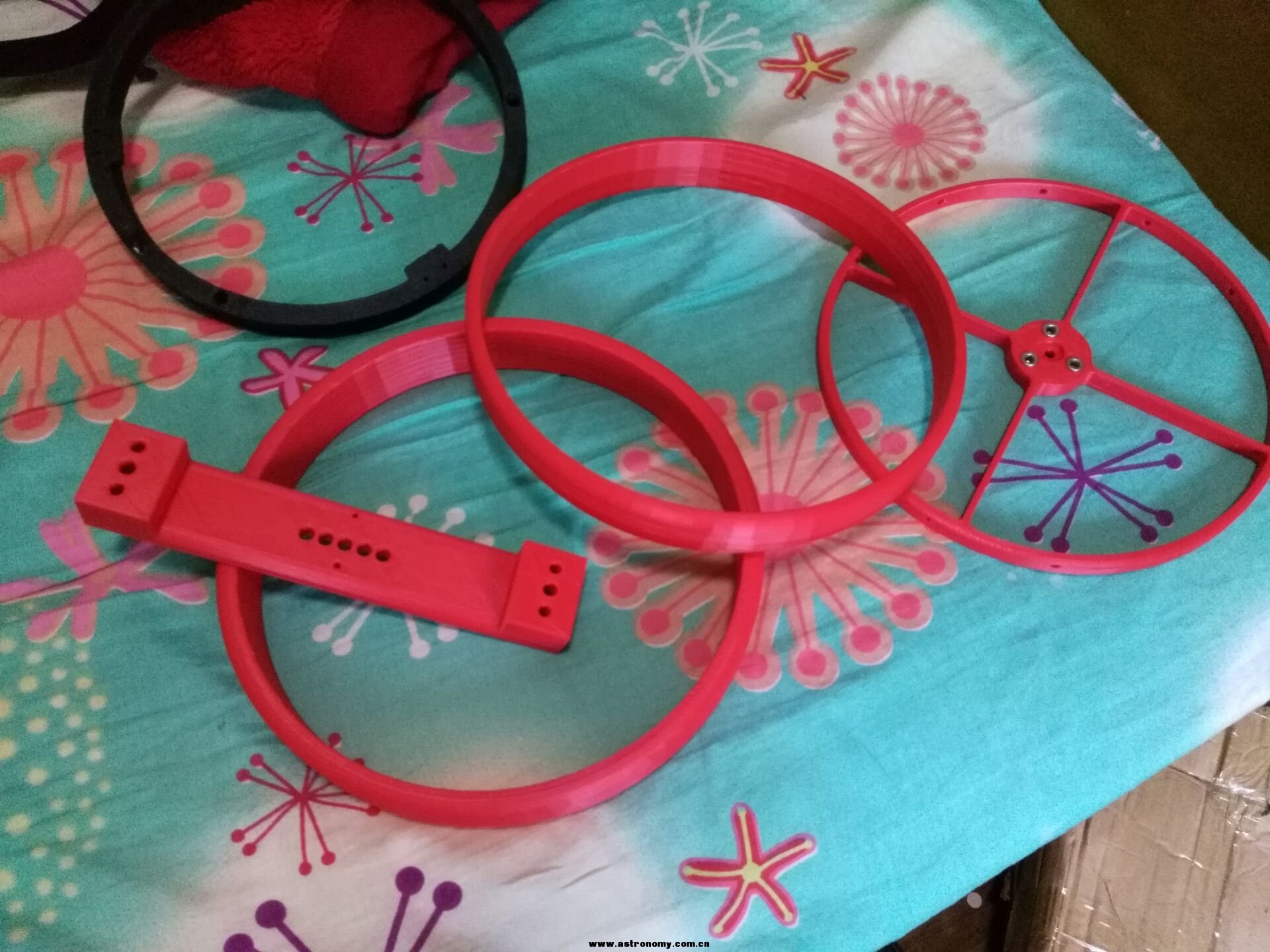

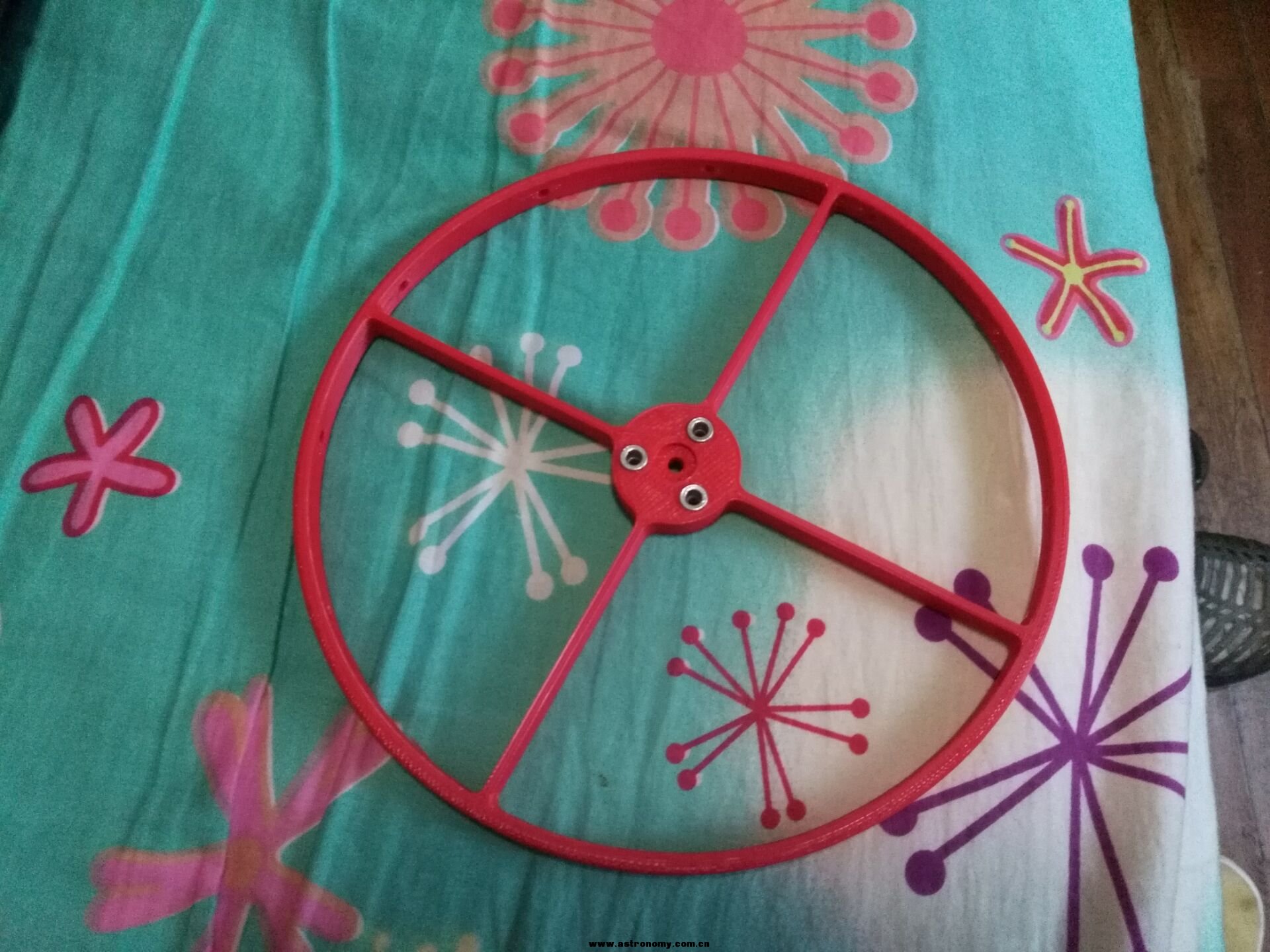

另外支持各种件的3D打印服务，尺寸400*400*400mm内的件都可以打印。为减少不必要的麻烦，需买家提供STL格式图纸，详细要求见二手链接内部。最后的参考图为203口径的各种配件

3D打印定制二手链接：https://item.taobao.com/item.htm?id=530737482777

设计不错，我现在正在做的经纬仪俯仰结构也是用的T形丝杆！

东西不错！

diy的不错

收藏备用

标记一下，或会用到。

很棒，可以用来做主焦点调焦座。打算做一套。
为减少遮挡，电机能否直驱丝杆？
图片上看不出底座如何连接？

lovez3 发表于 2016-10-30 08:51
很棒，可以用来做主焦点调焦座。打算做一套。
为减少遮挡，电机能否直驱丝杆？
图片上看不出底座如何连接？ ...

直驱应该也可以，不过电机部分的结构要重新设计，整体也要为了减小遮挡适当优化，图片上没有打出来底座连接板

厉害啊！！！下次做调焦座借鉴下兄弟的设计嘿嘿

支持小春

收蔵备用

丝杆机构没看太清楚，是靠丝杆跟螺母的位移实现调焦吗？3D材料的耐久性如何？
手上米德11寸折返，正需要一个SCT外调焦，能整个吗？

tbb1 发表于 2016-10-31 09:55
丝杆机构没看太清楚，是靠丝杆跟螺母的位移实现调焦吗？3D材料的耐久性如何？
手上米德11寸折返，正需要一 ...

需要你提供图纸，不提供图纸搞不出来

小春子镜坯 发表于 2016-10-31 13:33
需要你提供图纸，不提供图纸搞不出来

没有特别图纸需要吧，就是与镜筒的接口是SCT的内螺纹。好像米德星特朗的这个接口都是标准的？

丝杠 挺感兴趣。 丝杠什么型号。
