QHY168C 国内上架“尝鲜”

活动内容：活动期内前五名预定用户享有“尝鲜价”8980元
活动时间：2017年5月15日-2017年6月15日
购买链接：https://item.taobao.com/item.htm?spm=0.0.0.0.dvp9gb&id=550885200508


登录/注册后可看大图

QHY168C
-- 1600万像素APS-C画幅彩色制冷CMOS相机

高性能

QHY168C是一款采用1600万像素APS-C画幅CMOS图像传感器IMX071的制冷型CMOS相机，前照式。像素4.8微米，14位ADC采样，该芯片也应用于D5100相机中。QHY168C具有非常优秀的噪声特性，在低增益下具有3.2电子的读出噪声，在单位增益（1e/ADU)下，具有2.3个电子的低读出噪声。QHY168C具有接近14STOP的动态范围。

真正RAW原始图像输出

虽然QHY168C采用与D5100相同的CMOS芯片，但是却具有真正RAW数据的输出。尽管很多单反相机宣称具有RAW图像格式输出，但是仍然不是真正意义上的RAW数据，机身或多或少的对图像进行了一定的处理，例如软件的去热噪声处理，再保存成RAW格式。而对于天文摄影，科学图像拍摄这类对数据的原始性要求很高的场合，QHY168C的真正RAW图像输出为后期处理提供了坚实保障。

独特的热噪声控噪技术

除了采用了两级半导体制冷以外，QHYCCD还研究出了一种独特的热噪声控噪技术。能够是CMOS芯片工作在具有很低热噪声的状态，整个QHY165/168/247/367产品线均采用了该技术，使得在相同制冷温度下，QHYCCD产品具有更为理想的暗电流控制。
内置128MB DDRII图像缓存

相机具有大容量图像缓存的意义在于可以避免USB传输和电脑繁忙造成的坏帧现象。缓存可以在电脑繁忙的时候，将图像暂存在相机内部，直到电脑不忙，再予以送出。不带图像缓存的相机将会较大的风险导致图像出现坏帧，导致部分长时间拍摄的图像丢失，对于有限的拍摄实际是巨大的浪费。并且图像缓存还能避免在多个相机连接同一台电脑时，电脑CPU过于繁忙导致的各种不稳定问题。

防结露结霜技术

基于QHYCCD在制冷型相机方面多年的产品设计经验，QHYCCD为QHY367C提供了完善的防结露措施，包括电加热板，以及可以连接硅胶干燥管的密封腔干燥孔设计，可以有效的避免CMOS自身结露以及避免CMOS密封腔的玻璃窗口结露。

抗亮星光晕双面AR增透窗口

为了避免出现彩色CCD摄影时候容易出现的亮星周边光晕问题，QHY367C采用了双面AR的玻璃窗口，而非彩色相机常用的红外截止滤镜玻璃窗口。您可以使用额外的2寸红外滤镜（L滤镜），加装在距离CMOS芯片更远的位置，以减小亮星光晕影响。通常2寸滤镜可以安装于2寸T型接口之前，或者使用可选的2寸滤镜框配件（当希望与带有改正镜的望远镜连接时）。2寸滤镜框对外提供了一个M54/0.75内螺纹的接口，您可以将其与改正镜进行连接。

QHY168C参数表
CMOS芯片	IMX071 彩色芯片
有效像素数	4952*3288,  1600万像素
像素尺寸	4.8um*4.8um
快门类型	电子滚动快门
读出类型	逐行扫描
芯片尺寸	APS-C画幅
AD位数	14位 (14位/8位输出)
曝光时间范围	30us-3600sec
最大帧率	10FPS@Full Reslution      30FPS@1920*1080 HD 15FPS@4096*2160 4K video 32FPS@1024 line 42FPS@768 line 54FPS@600 line 130FPS@240 line
满阱电荷数	46ke-
读出噪声	3.2e-@Lowest Gain  2.3e-@high Analog Gain
放大器辉光控制	具有辉光控制功能。长曝光下没有任何辉光出现。
制冷系统	两级半导体制冷器  低于环境温度-35摄氏度
光学窗口	双面AR+AR
支持软件	SharpCAP,ASCOM,EZCAP_QT,FireCapture
参考价格	9980

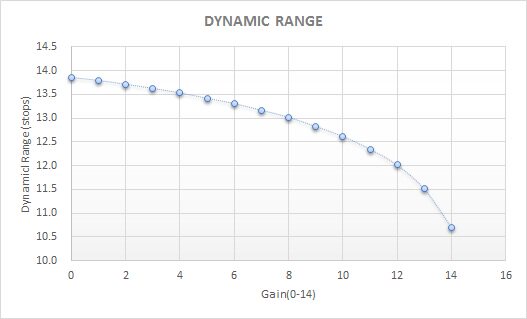

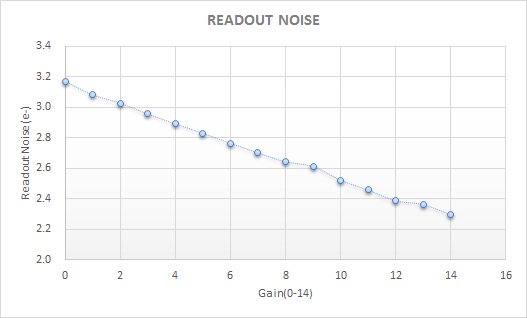

QHY168C相机特性图表

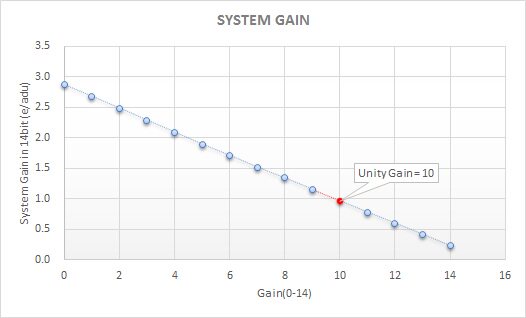

对于当前的CMOS相机而言，了解“单位增益”的概念是非常重要的，将有利于在拍摄的时候选择合理的增益。单位增益是指当相机系统增益在1e/ADU时候的相机增益设置值。如果相机的增益设置值低于单位增益，系统增益会超过1e/ADU,这时候采样误差造成的噪声会增大。QHY168C的单位增益设置值是10。

对于深空天体拍摄，目前有两种常用的拍摄方法，一种是传统的采用尽量长的曝光时间的拍摄方法，另外一种是叫做“lucky Imaging”幸运成像法，采用短曝光大量叠加的方式进行。对于前者长曝光而言，应该选择相对较低的增益，以避免星点饱和。对于后者短曝光叠加的方式，则应该尽量提高增益，以降低读出噪声，以及降低采样噪声，以降低每一帧的都会引入的噪声值。您可以用单位增益作为分界线，来自行选择增益。


登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图

QHY168C测试照片

M60 Capture by Mauro Narduzzi and Process by Roberto Colombari with  Vixen R200SS with Corrector PH F/3.8.


登录/注册后可看大图

NGC4565
NGC4565 Capture by Fényes Lóránd


登录/注册后可看大图

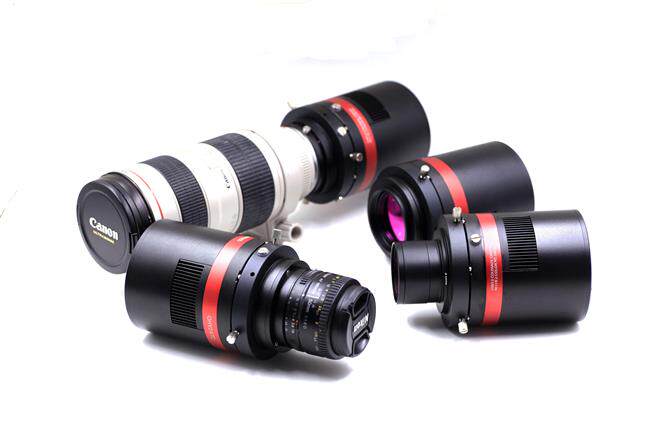

多种连接方式

为了方便您连接各种镜子或者镜头，QHYCCD准备了若干种配件搭配方案。您可以通过下面的表格查询各种不同的接口的连接情况，以及所需要选购的配件，每一个配件后面的括号内都标注了增加该配件以后，产生的后截距的增加程度，您可以据此计算出不同配置的总后截距情况。


登录/注册后可看大图

相机本体	相机 M54螺口	相机 2寸T形接口	相机 OAG(2寸)	相机 连平场镜	相机 OAG连平场镜
100099 （18±0.5）	100099 （18±0.5）	100099 （18±0.5）	100099 （18±0.5）	100099 （18±0.5）	100099 （18±0.5）
	020002（6）	020002（6）	020002（6）	020002（6）	020002（6）
		020028（2.5）	020087 (0.5~13.5)	020076（7）*	020087 (0.5~13.5)
			010094(10)	020077（6.5）	010094(10)
			020079(3)		020079(3)
			020028（2.5）		020076（7）*
					020077（6.5）
		2寸红外滤镜可安装到T型接口的M48螺纹上	2寸红外滤镜可安装到T型接口的M48螺纹上	2寸红外滤镜安装到*号所在位置	2寸红外滤镜安装到*号所在位置
		图纸	图纸	图纸	图纸
登录/注册后可看大图	登录/注册后可看大图	登录/注册后可看大图	登录/注册后可看大图	登录/注册后可看大图
括号内为该配件的后截距增加量。将该列所有后截距增加量加到一起即为该组合的总后截距 6位数编号为QHYCCD产品代码，具体产品代码请参阅配件列表

QHY168C组合表二
相机 连接佳能或者镜头
100099 （18±0.5）
020084（6）
020002（6）
020055（2.5）*
020087 (0.5~13.5)
020070（4）
020071（10） 020073（10）
020084(三脚架接口）
2寸红外滤镜安装到*号所在位置
[url=]图纸[/url]
括号内为该配件的后截距增加量。将该列所有后截距增加量加到一起即为该组合的总后截距。6位数编号为QHYCCD产品代码。具体配件请参阅配件列表

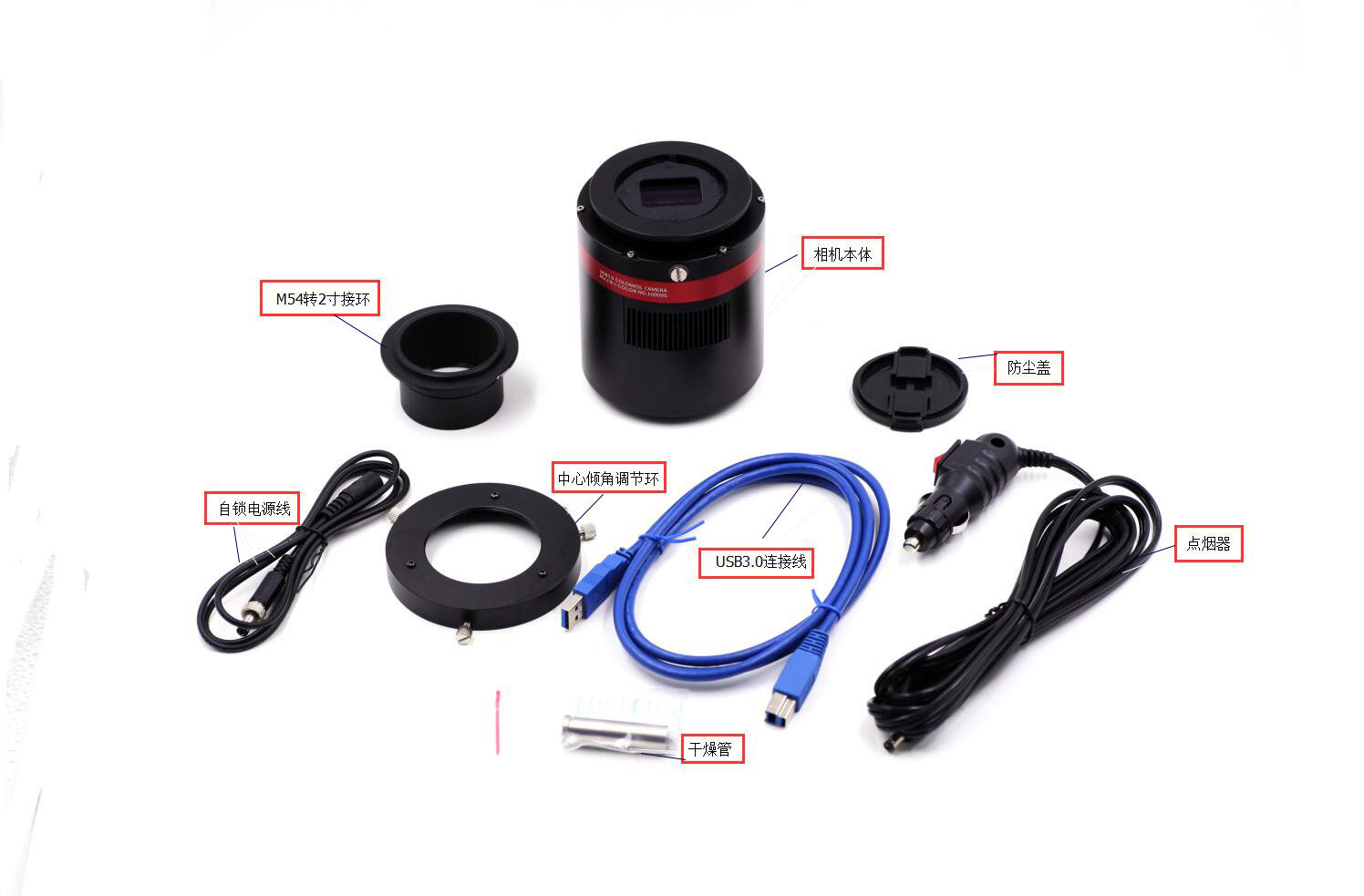

QHY168C标准发货一览图

QHY168C发货的时候包含的相机本体和配件如下图所示，根据之前表格里面的配件清单，您可以自行选配其他附件


登录/注册后可看大图
