MEADE ETX 70 OTA的DIY(更新－－隆重推介wolfbeard 的电子调焦系统

[复制链接]
 楼主| ddaxin 发表于 2007-7-16 17:19 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信

转贴WOLFBEARD同好的方法:



登录/注册后可看大图
抱箍是PVC75毫米管箍，应该用80毫米的，没这规格，买不到。底下的连接板是一块硬盘的上盖，打了三个眼。快装用一个小云台上带1/4螺口的钮和下面的云台快装板的1/4螺丝穿过硬盘上盖拧在一起


登录/注册后可看大图

。刚又做了个摄像头接口：24.9的快拆座箍＋内径24.5的PVC管＋安特固胶合，总长度25mm


登录/注册后可看大图
回复 顶~ 砸~

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| ddaxin 发表于 2007-7-16 17:20 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信

转贴WOLFBEARD同好DIY方法



登录/注册后可看大图

摄像头接口

[ 本帖最后由 ddaxin 于 2007-7-16 17:21 编辑 ]
回复 顶~ 砸~

使用道具 举报

 楼主| ddaxin 发表于 2007-7-16 18:34 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信
前天在单位值班用10倍显微镜目镜(望远镜倍率15倍左右),看星点比较锐利,看木星虽然看不清表面细节(倍率太小了),但木星能很好地呈现出黄色的视圆面,而且由于倍率比较小手持着看星空也比较好,我是做在单位楼外的台阶上看的.
回复 顶~ 砸~

使用道具 举报

chenbang 发表于 2007-7-17 09:49 | 显示全部楼层 来自： 中国–陕西–西安 电信/西北大学长安校区
个人赞同WOLFBEARD同好的方法，可以将底下的连接板加长，以便于接照相机，并可以调整整体的重心，放在脚架上更稳
回复 顶~ 砸~

使用道具 举报

yang2005 发表于 2007-7-17 11:02 | 显示全部楼层 来自： 中国–河南–濮阳 联通
主意不错，就是有些担心那个ＰＶＣ的管箍的强度，特别是再加了相机后，为了安全还是买一套70900、80600之类镜子的金属抱箍吧。
回复 顶~ 砸~

使用道具 举报

星星俱乐部 发表于 2007-7-18 00:03 | 显示全部楼层 来自： 中国–云南–昆明 电信
我今天试了，加抱箍也得把耳朵去掉
回复 顶~ 砸~

使用道具 举报

kongsatao 发表于 2007-7-18 09:27 | 显示全部楼层 来自： 中国–山东–泰安–泰山区 联通
可以用50MM的PVC抱箍夹到耳朵上::happy::
回复 顶~ 砸~

使用道具 举报

清风在心 发表于 2007-7-18 17:20 | 显示全部楼层 来自： 中国–广西–南宁 联通/经济管理干部学院
我想问问用50RMB买的U架怎么DIY
回复 顶~ 砸~

使用道具 举报

星星俱乐部 发表于 2007-7-18 23:14 | 显示全部楼层 来自： 中国–云南–昆明 电信
用户: kongsatao 在文中写到:
可以用50MM的PVC抱箍夹到耳朵上

意思是，，，，夹两个？


用户: 清风在心 在文中写到:
我想问问用50RMB买的U架怎么DIY

关键是要穿一根轴
回复 顶~ 砸~

使用道具 举报

木习习 发表于 2007-7-18 23:23 | 显示全部楼层 来自： 中国–江苏–南京 电信
我喜欢那耳朵的
回复 顶~ 砸~

使用道具 举报

 楼主| ddaxin 发表于 2007-7-20 07:03 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信
木版DIY的怎样样了,让大家参考一下.
回复 顶~ 砸~

使用道具 举报

xta3d 发表于 2007-7-20 08:00 | 显示全部楼层 来自： 中国–江苏–苏州 电信/(高新区)电信
简单一点..呵呵
回复 顶~ 砸~

使用道具 举报

wolfbeard 发表于 2007-7-20 10:20 | 显示全部楼层 来自： 中国–北京–北京–顺义区 联通

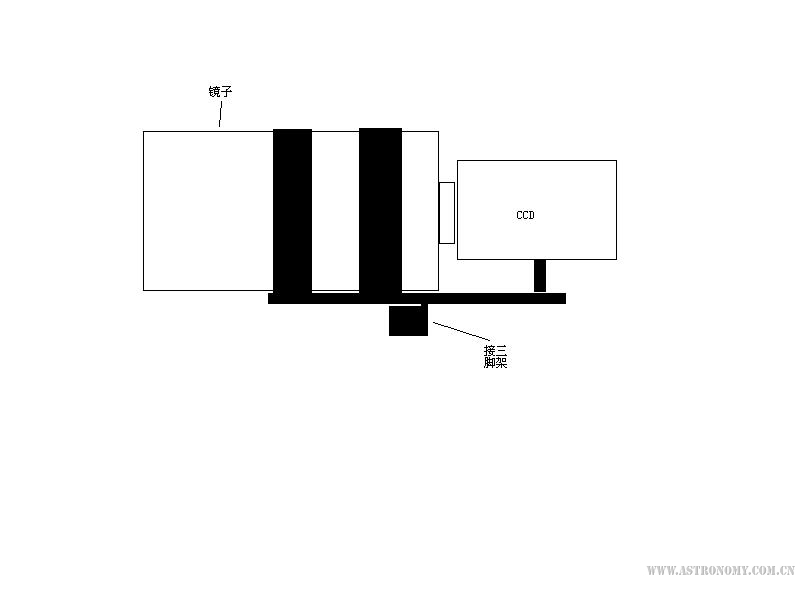

原帖由 xta3d 于 2007-7-20 08:00 发表


登录/注册后可看大图

简单一点..呵呵

还可以顺手拧个电动调焦在上面。
回复 顶~ 砸~

使用道具 举报

 楼主| ddaxin 发表于 2007-7-20 16:26 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信
谢谢张磊补充,这中接法很有效,不过接CCD的螺丝好像不太好买.

另请教wolfbeard电动调焦要多少钱一个,与这个镜子好搭配么?
回复 顶~ 砸~

使用道具 举报

 楼主| ddaxin 发表于 2007-7-20 16:38 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信
由于我用的是１０倍显微镜目镜，接口和普通的望远镜接口不太一致要稍稍细上那么一圈，虽然也能使用，天顶端目镜固定螺丝拧紧以后，会有些偏轴，这对像质影响是最大的，所以想办法将其处理了一下：
材料：１、胶片盒
          2、壁纸刀
          3、打火机
方法：先将胶片盒套在目镜上，然后用壁纸刀先在胶片盒上轻画上所需要裁切的痕迹，然后用打火机（最好是那种防风打火机），将壁纸刀加热，沿着痕迹切下去，
最后休整切后边缘。将目镜和裁切下来的胶片盒做成的环，放到天顶上正好合适舒服地被固定了。

       大家猜一下我用什么携带此镜，呵呵我是将它放到鞋盒里，然后用装鞋盒的带子拎着走。
回复 顶~ 砸~

使用道具 举报

wolfbeard 发表于 2007-7-20 17:15 | 显示全部楼层 来自： 中国–北京–北京–顺义区 联通
原帖由 ddaxin 于 2007-7-20 16:26 发表


登录/注册后可看大图

谢谢张磊补充,这中接法很有效,不过接CCD的螺丝好像不太好买.

另请教wolfbeard电动调焦要多少钱一个,与这个镜子好搭配么?

俺做的电动调焦很丑陋，5块钱（包括电机和塑料减速箱），再加上CDROM里拆出来的齿轮（蜗轮蜗杆）。俺要做电跟，可能要等秋天好一点，现在天上整晚上什么都看不见，没办法调试啊，先找材料和做准备工作吧。
对了，这个镜子怎么没有遮光罩呢？

[ 本帖最后由 wolfbeard 于 2007-7-20 17:17 编辑 ]
回复 顶~ 砸~

使用道具 举报

sunningbo 发表于 2007-7-20 17:26 | 显示全部楼层 来自： 中国–广东–深圳–宝安区 电信
呵呵，有料的都自己做了，我还连个镜子都没有，郁闷呀
回复 顶~ 砸~

使用道具 举报

 楼主| ddaxin 发表于 2007-7-20 21:02 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信
原帖由 wolfbeard 于 2007-7-20 17:15 发表


登录/注册后可看大图


俺做的电动调焦很丑陋，5块钱（包括电机和塑料减速箱），再加上CDROM里拆出来的齿轮（蜗轮蜗杆）。俺要做电跟，可能要等秋天好一点，现在天上整晚上什么都看不见，没办法调试啊，先找材料和做准备工作吧。
对了，这个镜子怎么没有遮光罩呢 ...



关于电动调焦的原理我不太了解,WOLFBEARD同好如果DIY调焦系统一定让大家参考一下.
目前我的CCD摄像器已经在智通公司制作中，目镜也选配完毕,就差苏老师把架子邮来了,
好DIY可能是相对于这个镜子.比较困难的支架部分.
回复 顶~ 砸~

使用道具 举报

 楼主| ddaxin 发表于 2007-7-20 21:05 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信
原帖由 sunningbo 于 2007-7-20 17:26 发表


登录/注册后可看大图

呵呵，有料的都自己做了，我还连个镜子都没有，郁闷呀



没问一下苏老师那里还有没有货了,这款镜子还是物有所值的.
个人认为有两点与普通的镜子不同之处
1、内调焦
2、天顶切换系统

这两个东西很方便的
但也有不足之处，就是那对耳朵，像鸡肋一样，不割比较丑，割了又舍不得。
回复 顶~ 砸~

使用道具 举报

 楼主| ddaxin 发表于 2007-7-20 21:07 | 显示全部楼层 来自： 中国–黑龙江–哈尔滨 电信
有没有弄两个小蓝炮，然后DIY一个直轴大双筒的？
