MEADE ETX 70 OTA的DIY(更新－－隆重推介wolfbeard 的电子调焦系统

我手头有一台减速电机,也想制作成电动调焦的,但我没有这方面的知识.
还请wolfbeard关于这方面多介绍些,我想拥有这款镜子的人,都好想看到.

精品啊


我这两天忙小孩，还没有改造好呢

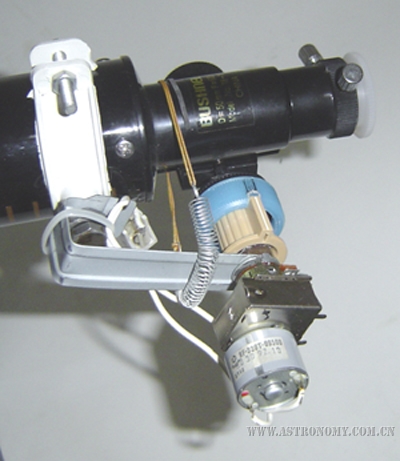

刚好能套在调焦手轮上的一个饮料瓶盖,锯一道豁口,一个电动音量电位器(限位去掉了,可以连续转)加一个"Φ"形仪器旋钮象改锥一样顶在瓶盖的豁口里(用弹簧拉紧),这个结构能减小调焦的震动,电机轴和调焦轴略有不同轴或倾斜也没问题,调焦筒到达前后止点时可以打滑,同时不破坏镜子的任何结构,塑料抱箍的螺丝一松整套电动部分就取下来了.
之所以做电动调焦是因为脚架级别太低,拍东西的时候对手动对焦晃动太厉害,实在困难,没办法,只好弄点土电调应付一下,高级镜子可能就没这个必要了.

[ 本帖最后由 wolfbeard 于 2007-8-9 00:12 编辑 ]

对于拥有高级镜子，还是普通镜子，这种方法都很有价值．
回头一定好好研究一下．

原帖由 ddaxin 于 2007-7-10 18:14 发表


登录/注册后可看大图

国外使用该镜的人的一种连接方式。

发现正后面用1.25‘的正像镜装不上，这个接口小了！

有办法拆掉吗？？

这个镜子后面部分不知道怎么拆下来！（暴力除外）

[ 本帖最后由 taoll 于 2007-8-9 09:34 编辑 ]

原帖由 taoll 于 2007-8-9 09:25 发表


登录/注册后可看大图

发现正后面用1.25‘的正像镜装不上，这个接口小了！

有办法拆掉吗？？

这个镜子后面部分不知道怎么拆下来！（暴力除外）

星星俱乐部兄好像能搞到对应于ＥＴＸ接口的正像镜
