本期关键词
“架设器材是拍摄的良好开端”

很多刚买我们相机的天文萌新,不知道该如何把相机安装到望远镜上。安装顺序是什么?每根线又怎么连接?

为了更好回复这些疑问,我们以行星摄影为例,制作了系列教程视频。为了方便大家查阅,我们又根据视频制作了图文教程,来全方位满足大家的不同需求。

今天是第二期,来看看行星摄影器材安装和线缆连接。



一、器材安装
640 (6).png


架设谐波赤道仪AM5,需要注意的是三脚架一定要保持稳定。


外出打野时,如遇草地,脚架底部可换成脚钉。


脚架中间的投石袋,可以放置重物或者是移动电源,来保持其稳定性。

其次就是架设望远镜。

640 (1).png


需要注意的是望远镜的鸠尾板,一定要完全卡紧赤道仪的鸠尾槽,防止锁紧错误,造成望远镜下滑摔落。

640 (2).png
640 (3).png

在实际拍摄中,先用天顶镜加望远镜目镜找到目标,然后居中目标。


640 (4).png


因为望远镜中的行星目标较小,所以这时我们需要使用增倍镜来放大目标。


640 (5).png

640 (7).png


将增倍镜和相机连接,替换目镜和天顶镜重新调焦。


640 (8).png


因为加了增倍镜后放大倍率很高,所以要先用目镜找到目标,然后居中目标,再小心谨慎的换成相机重新调焦,否则可能轻轻一抖,就会丢失目标。



640 (9).png


使用长焦望远镜进行行星摄影,手拧调焦可能会让图像抖动厉害,从而影响合焦的判断,所以推荐使用电调焦EAF。


640 (10).png

640 (11).png
640 (12).png


接着我们连接ASIAIR盒子,可以用盒子自带的鸠尾板,连接到望远镜的小鸠尾槽上。


如果没有盒子或不想使用盒子拍摄,可以用一根USB3.0的数据线,连接相机和电脑。


640 (13).png
640 (14).png

1、请打开官方网站ZWOASI .com,选择技术支持,点击软件。

2、请点击下载ASI相机驱动和官方拍摄软件ASI studio,根据电脑的系统选择对应的版本。

640 (15).png


3、下载完成后,双击文件,安装ASI相机驱动和ASIStudio软件,根据提示操作完成即可。

640 (16).png

4、打开ASICAP拍摄软件。

640 (17).png
5、调出相机画面设置参数。

640 (18).png

6、设置好相关参数即可进行拍摄。

软件右上角有个问号按钮,鼠标单击按钮会弹出帮助文档。如果有疑问,可以查看文档了解软件使用。



二、线缆连接


640 (19).png


1、盒子连接相机

这是一条USB3.0的数据线,请注意是蓝色的,一端连接相机,一端连在盒子的USB3.0接口上。

640 (20).png
640 (21).png
640 (22).png

2、赤道仪供电盒子

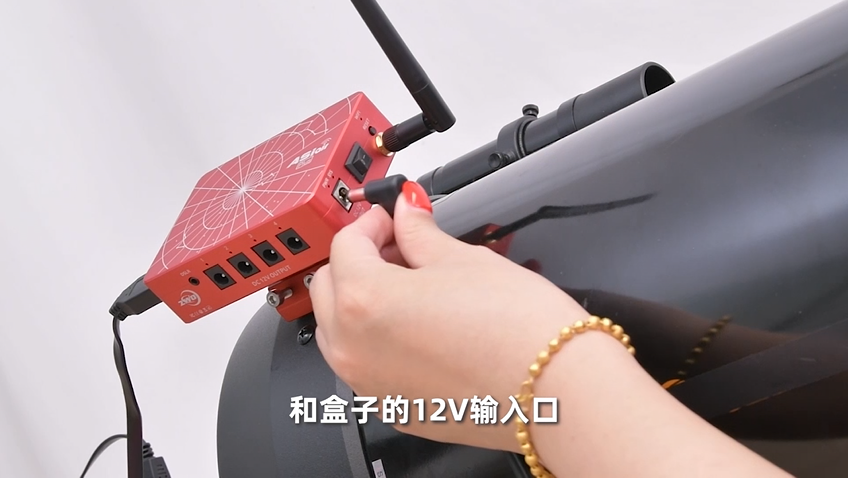

这是一条DC公头电源线,分别连接赤道仪的12V输出口,和盒子的12V输入口,便于赤道仪给盒子供电。

640 (23).png
640 (24).png
640 (25).png

3、盒子和赤道仪通讯

这是一条USB 2.0的数据线,请注意它是白色的,分别连接赤道仪的USB口,和盒子的USB口。

640 (26).png
640 (27).png
640 (28).png
4、盒子连接EAF

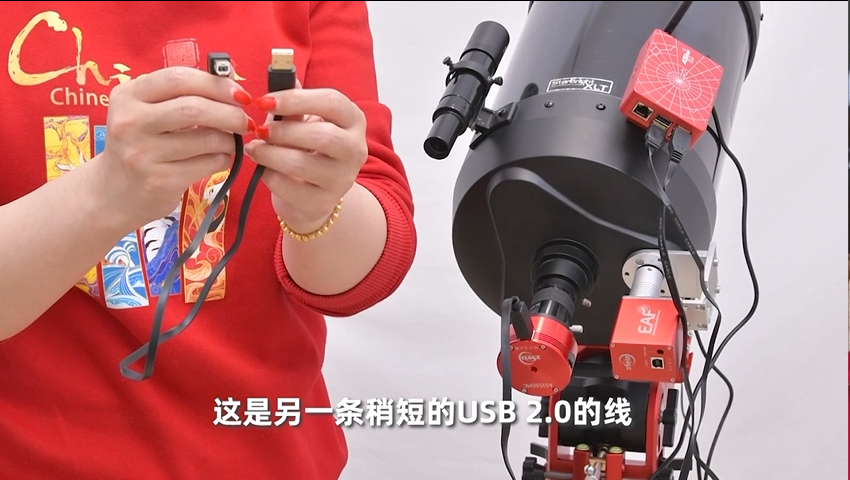

这是另一条稍短的USB 2.0的线,一端连接EAF,另一端连接盒子的USB接口。

640 (29).png
640 (30).png
640 (31).png

5、给赤道仪通电

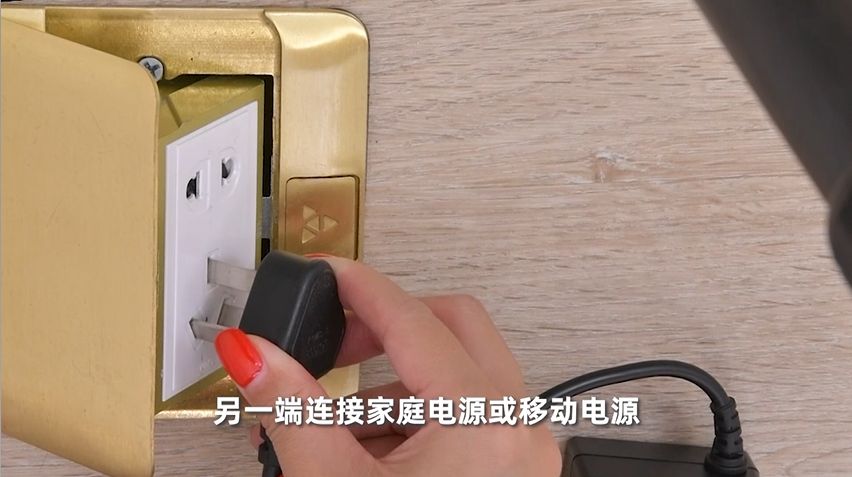

这是我们ZWO的12V天文电源适配器,一端连接赤道仪的12V输入口,另一端连接家庭电源或移动电源。

640 (32).png

640 (34).png
好了,这就是本期行星摄影的器材安装、线缆连接的全部内容了,期待下期和我们一起实战拍摄哦!
