信达小黑调焦座改成3D打印同轴锁紧，主镜座加装延长座，消除调焦筒对主镜的遮挡。

信达小黑普通版本在深空摄影中普及率很高，但它配备的调焦座的锁紧是2只螺丝顶紧的，光轴很容易偏心，在深空摄影对光轴要求很高的条件下，这种锁紧的结构显然问题多多。

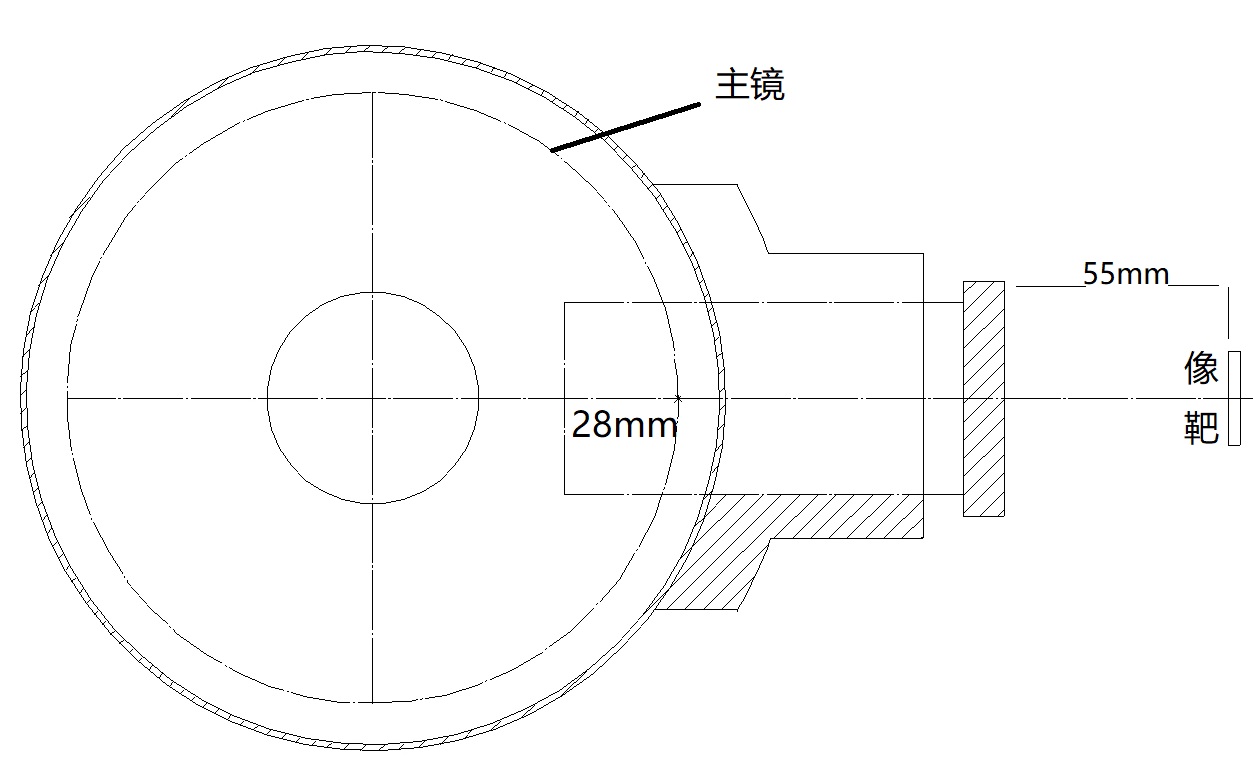

信达小黑另一个难言的问题，就是调焦座内的调焦筒，在外接后焦距55mm的天文相机时，调焦筒调焦范围内约80%的筒伸在镜筒内。调焦筒有28mm长度遮挡主镜上，不仅减少入光量，更是改变星点的几何圆度。

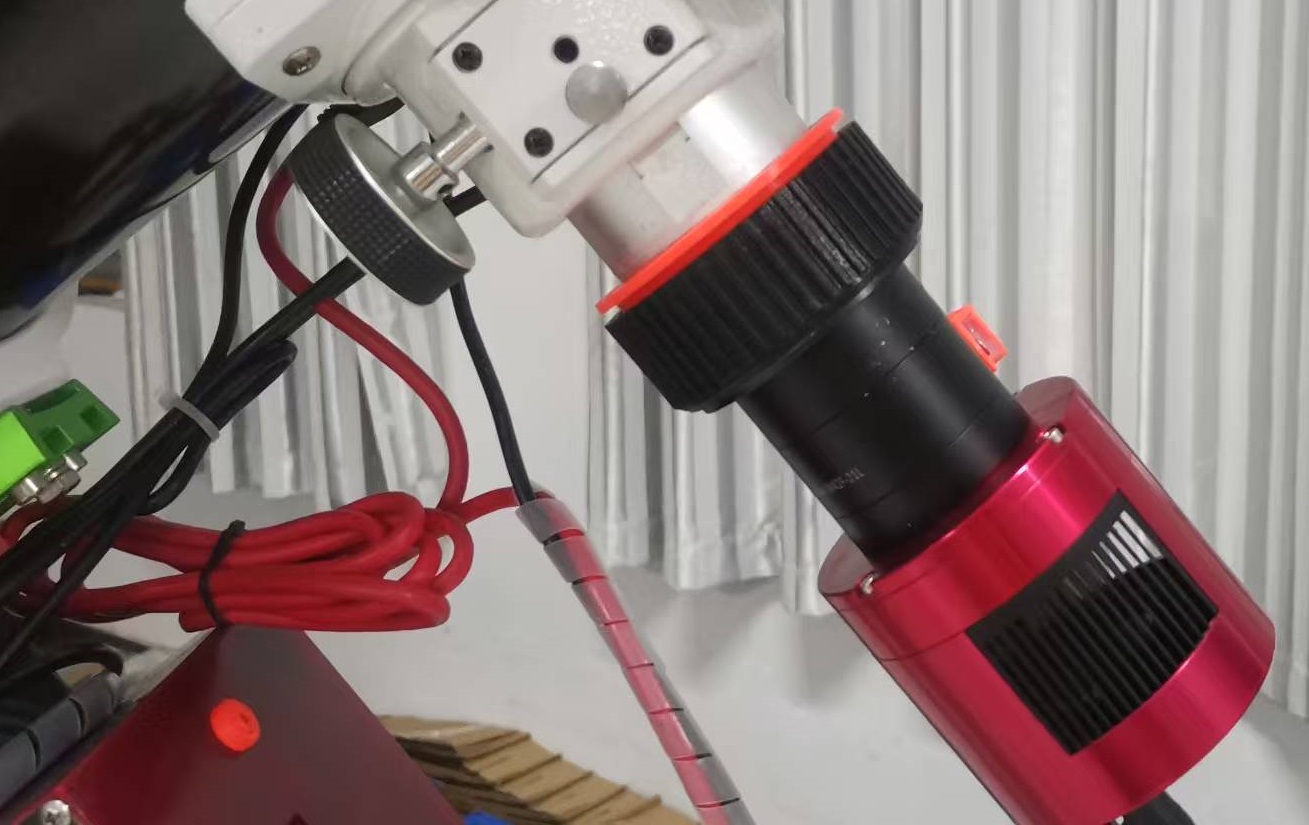

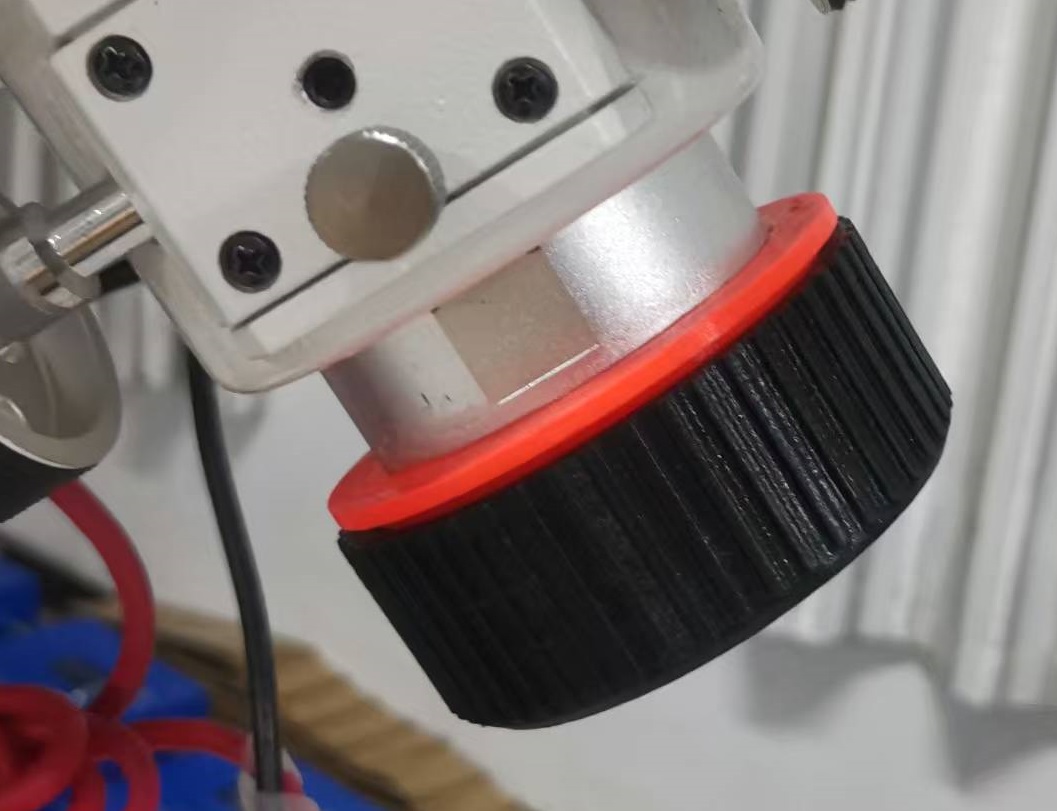

1，调焦座改同轴锁紧：本楼主设计，采用PETG材料3D打印而成同轴锁紧，见图。更换时只需要旋掉原筒顶丝锁紧端子，再把打印好的同轴锁紧装
入调焦筒上，用胶水滴入粘牢，试用6个月，体验锁紧功能非常好，不用但心拍出的图片周边星点左右变形了。

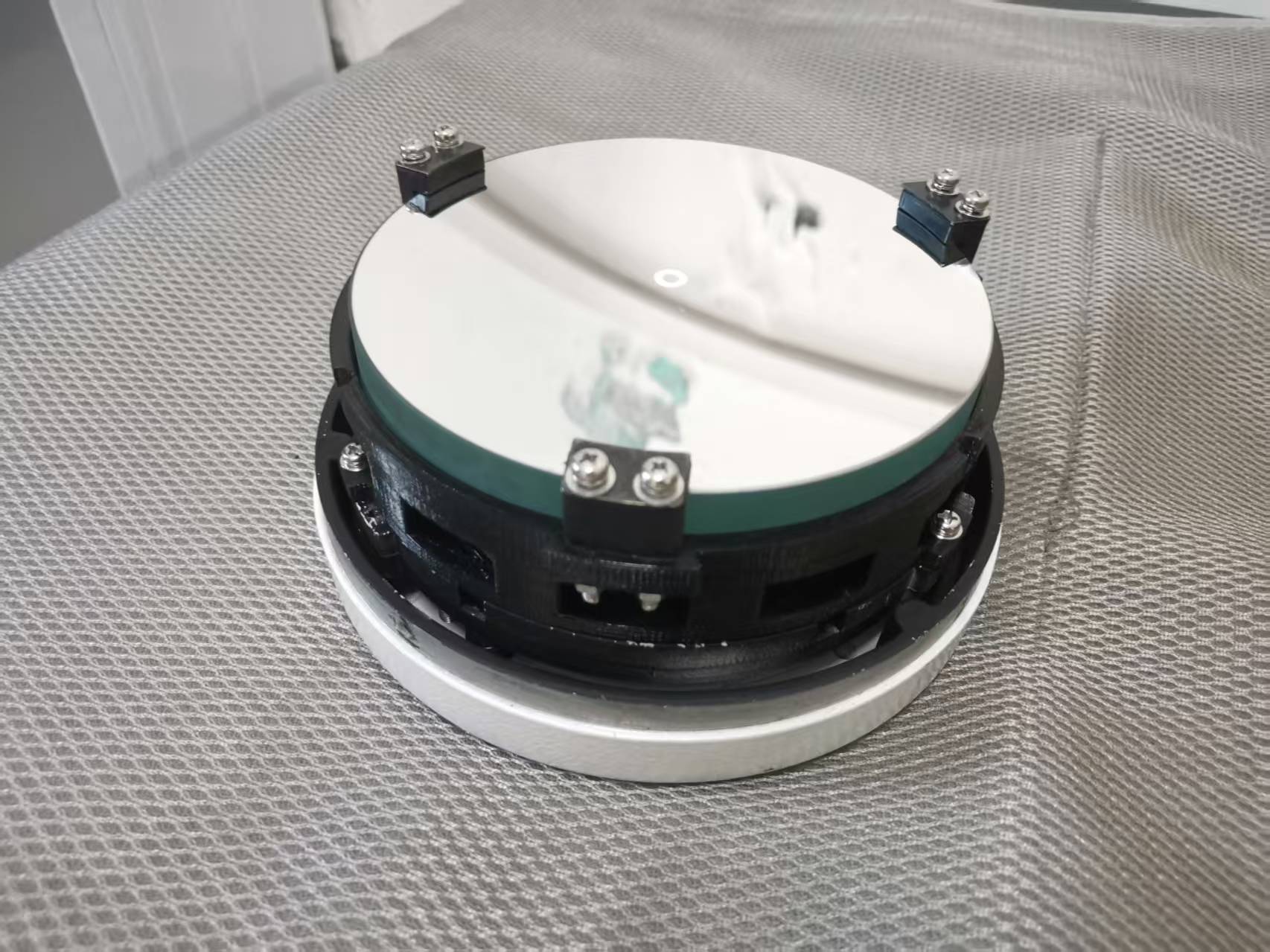

2，彻底去除调焦筒在深空摄影作业时对主镜的遮挡：采用PETG材料3D打印主镜延长座，装入后使主镜焦点向后延长30mm，在使用后焦距为55mm的像机条件下0遮挡主镜。见下图
有需要同轴锁紧及主镜延长座的同好，可留言咨询。

主镜焦点后移了目视还能合焦吗？
副镜能完全覆盖主镜反射回来的光锥吗？

磨镜自制反射望远镜DIY的QQ群：964640796

老咸鱼 发表于 2025-8-9 13:57
主镜焦点后移了目视还能合焦吗？
副镜能完全覆盖主镜反射回来的光锥吗？

1,主镜后移对目视合焦肯定有一定的影响,我这个改照方案对应的是摄影人群,如果目视不合焦也是只加一个目镜时才会出现的,如果加天顶镜或双目的,反而更增加合焦的有效性,再说150mm的小黑这小口径目视能看到啥,目视党口径最小也得上大黑以上的镜子了,

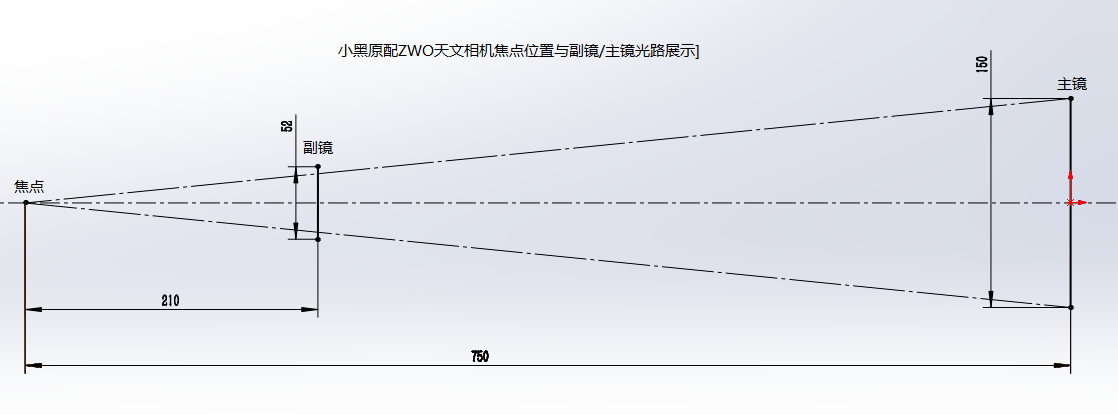

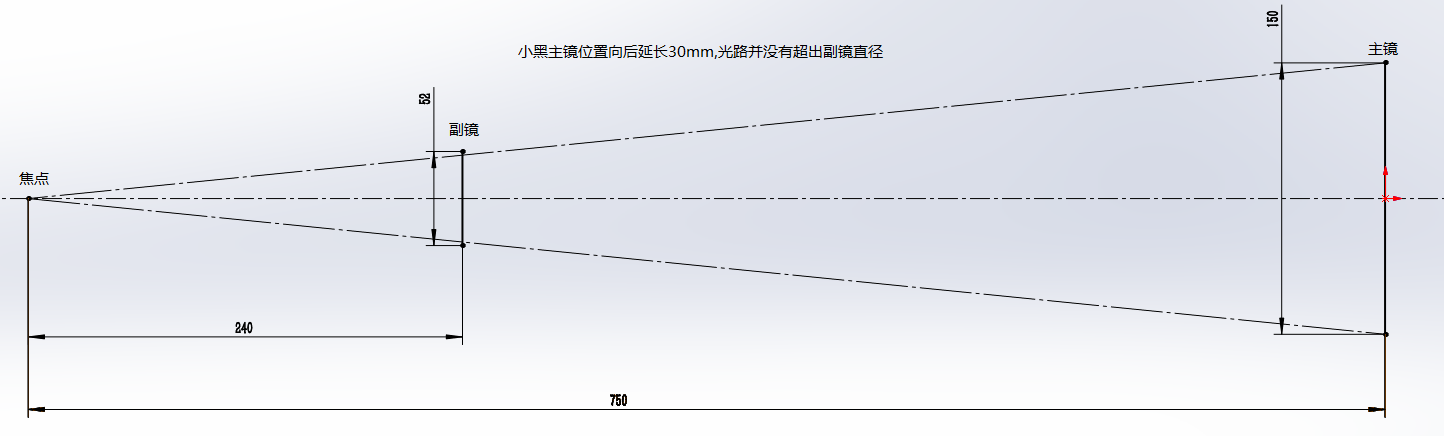

2,主镜后延30mm,光锥不会超过副镜的短轴直径,以下两组光路图展示实测相机靶面到副镜,副镜到主镜间距数值,看的出当相机靶面到副镜增加30mm时,光锥并没有超出副镜的短轴直径.图片光路采用的折射光路,较直观.
