DIY双筒望远镜瞳距问题-屋脊棱镜原理求解

某鱼上淘了一个二手星特朗80DX，用了近一年，能看土星环和木星大红斑，但是只能看一点点。

最大的问题每次都只能看半小时到一小时，因为只用一只眼睛看太累了，所以又萌生了用双筒观星的想法，去了查下星特朗天神系列，想一步到位大口径的，奈何太贵，小口径的又感觉看着不过瘾，于是想着DIY。

脑海里稍微构思了一下设计图，计划买物镜直径100mm的，理论上物镜和目镜的中心点是同心（圆），这意味着两个单筒做出来的目镜中心点理论距离是100mm，成年人瞳距一般是在60mm左右，查了相关资料，解决这个问题的关键是用上屋脊棱镜，但是一直不理解屋脊棱镜的原理，也不想贸然去买材料试验，万一不成又浪费钱，所以特来发帖求问。

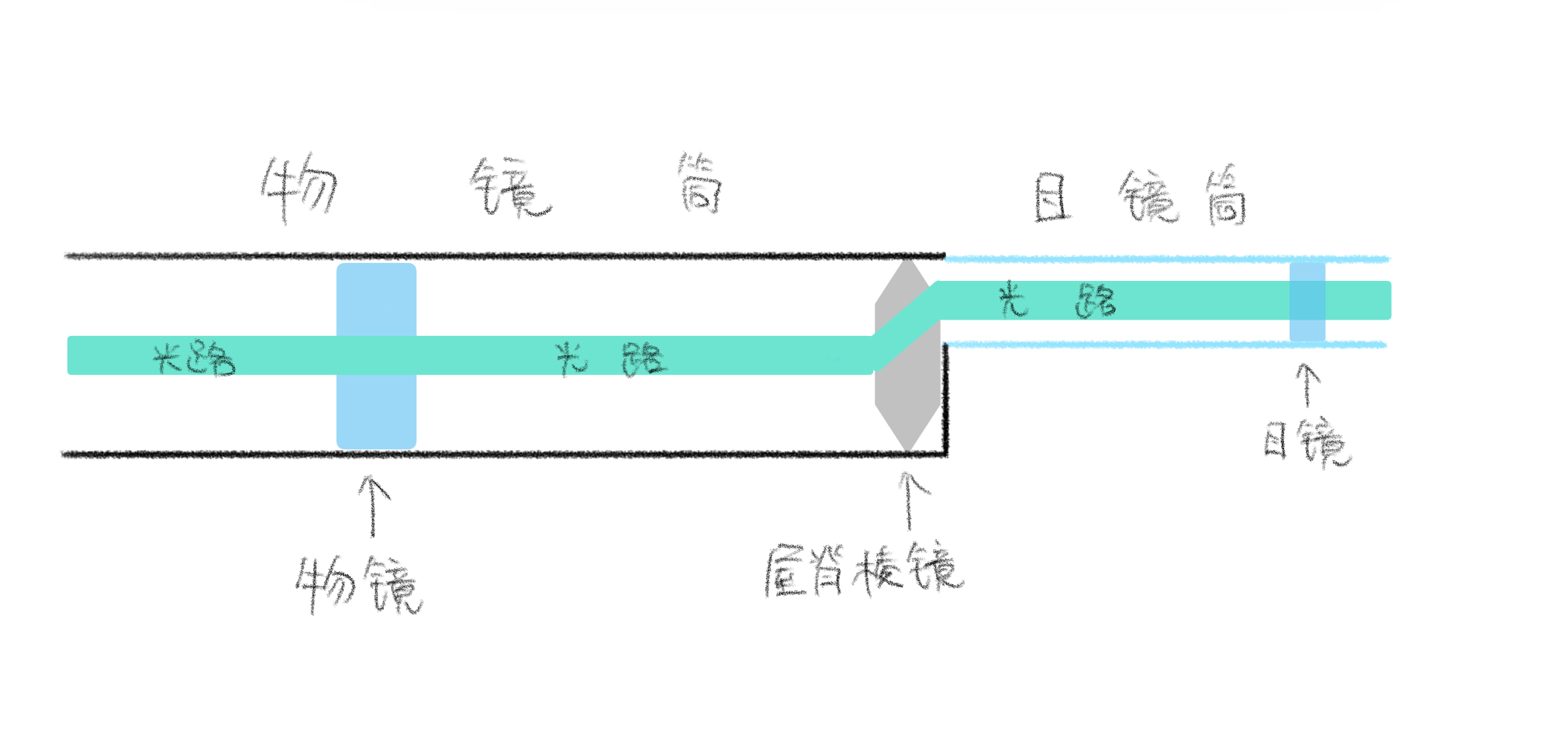

我理解的原理如图所示，原光路经过棱镜后会偏向其他方向，而且新光路与原光路平行，不知是否正确，还望大佬指教。

另外，AI解答屋脊棱镜能可以缩短光路，例如物镜焦距200，目镜焦距10，那么理论焦距则是200+10=210，AI解答的是用上棱镜后理论焦距可以变成大概120-150，但是具体缩短光路的公式太复杂，而且对屋脊棱镜了解不多。

最后就是棱镜放置的问题，AI解答是棱镜应放置在焦平面后面，但是具体放在哪个距离范围，查了很多资料也看不懂。

关于这个棱镜还有好多问题，求大佬解答

光学问题不要信ai否则会死得很惨。
大口径转向一般用松本正像的，大口径的屋脊棱镜太重太贵，保罗棱镜也是类似。

磨镜自制反射望远镜DIY的QQ群：964640796

老咸鱼 发表于 2025-9-24 07:22
光学问题不要信ai否则会死得很惨。
大口径转向一般用松本正像的，大口径的屋脊棱镜太重太贵，保罗棱镜也是 ...

因为自己才入坑没多久，所以很多东西还不太明白，于是就认为双眼就得双筒，昨晚查了一些资料，发现一个叫“双目头 ”的东西，用在单筒上可以双筒成像进而双眼观测。

了解到星特朗的立体双目头，看商品介绍和外观，感觉还行（自认为星特朗是大品牌肯定不会差到哪去），但是后来又看到有人说有漏光和光轴问题。又有人说用在显微镜上的奥林巴斯双目头成像比星特朗的的立体双目头好。

我的本意是双目观测，解决单眼观星半闭着眼睛太累的问题，也不一定说非得双筒（但是自己DIY双筒就必须解决瞳距问题），设想的DIY是可以更换目镜实现不同倍数的观测，计划后面F5或者F6焦比的看腻了（目前的想法是看中了一款直径100毫米F6焦比的物镜），再增长物镜筒，把物镜替换成F9-F11焦比的。

微微小雨 发表于 2025-9-24 09:46
因为自己才入坑没多久，所以很多东西还不太明白，于是就认为双眼就得双筒，昨晚查了一些资料，发现一个叫 ...

几百块钱这种档次的普通物镜配个几百块钱的双目就可以了

磨镜自制反射望远镜DIY的QQ群：964640796

老咸鱼 发表于 2025-9-24 12:07
几百块钱这种档次的普通物镜配个几百块钱的双目就可以了

磨镜自制反射望远镜DIY的QQ群：964640796 ...

是配双目头吗？

棱镜越靠近目镜越好。焦点不要太在意公式，自己测试移动一下路径就知道距离了。棱镜由于光线在里面要折几个弯，所以它是会减少整个光路的距离。一个很简单的测试方法测试棱镜到底占了多长光路。拿一块物镜在在灯光底下先测试物镜到焦点的距离，如比如说这个物镜的距离是50cm。那它加上棱镜之后，慢慢移动能物镜看一下它的焦点。如果这时焦点到物镜的距离是40cm的话，那相当于棱镜就占了10cm的光路距离。

何伴我闯荡 发表于 2025-9-27 17:25
棱镜越靠近目镜越好。焦点不要太在意公式，自己测试移动一下路径就知道距离了。棱镜由于光线在里面要折几个 ...

好的好的，感谢您的热心解答
