自制双速调焦

zug110 · 发表于 2025-12-19 11:00

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×

本帖最后由 zug110 于 2025-12-21 23:02 编辑

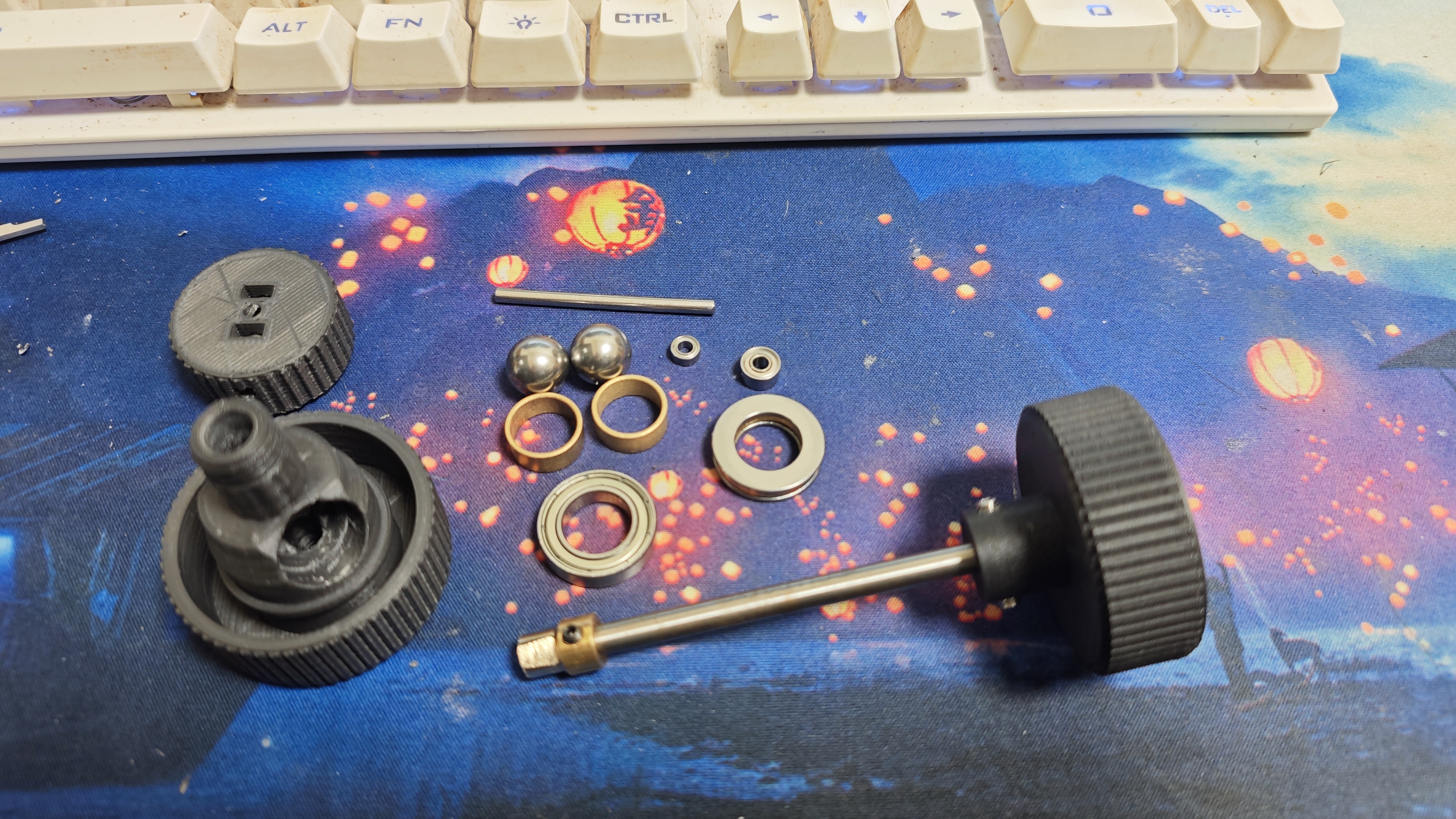

物料清单

１、３Ｘ６Ｘ２.５轴承１个
２、３Ｘ８Ｘ４轴承１个
３、１２Ｘ21Ｘ5轴承１个
４、１２Ｘ２１Ｘ５止推轴承１个
５、Ｚ１－２４－２８Ｘ６.３涨紧圈外圈１个
６、３Ｘ４５圆柱销１个
７、１２mm钢珠２个
８、12Ｘ14Ｘ6含油铜轴套２个
９、５mm联轴器１个
１０、螺丝胶
3Ｄ打印外壳
文字不多说了，看图吧

安装顺序
１、3X6X2.5轴承装在联轴器方向内侧
２、3X8X4轴承装在旋钮方向外侧
用ＡＢ胶或2118胶粘牢

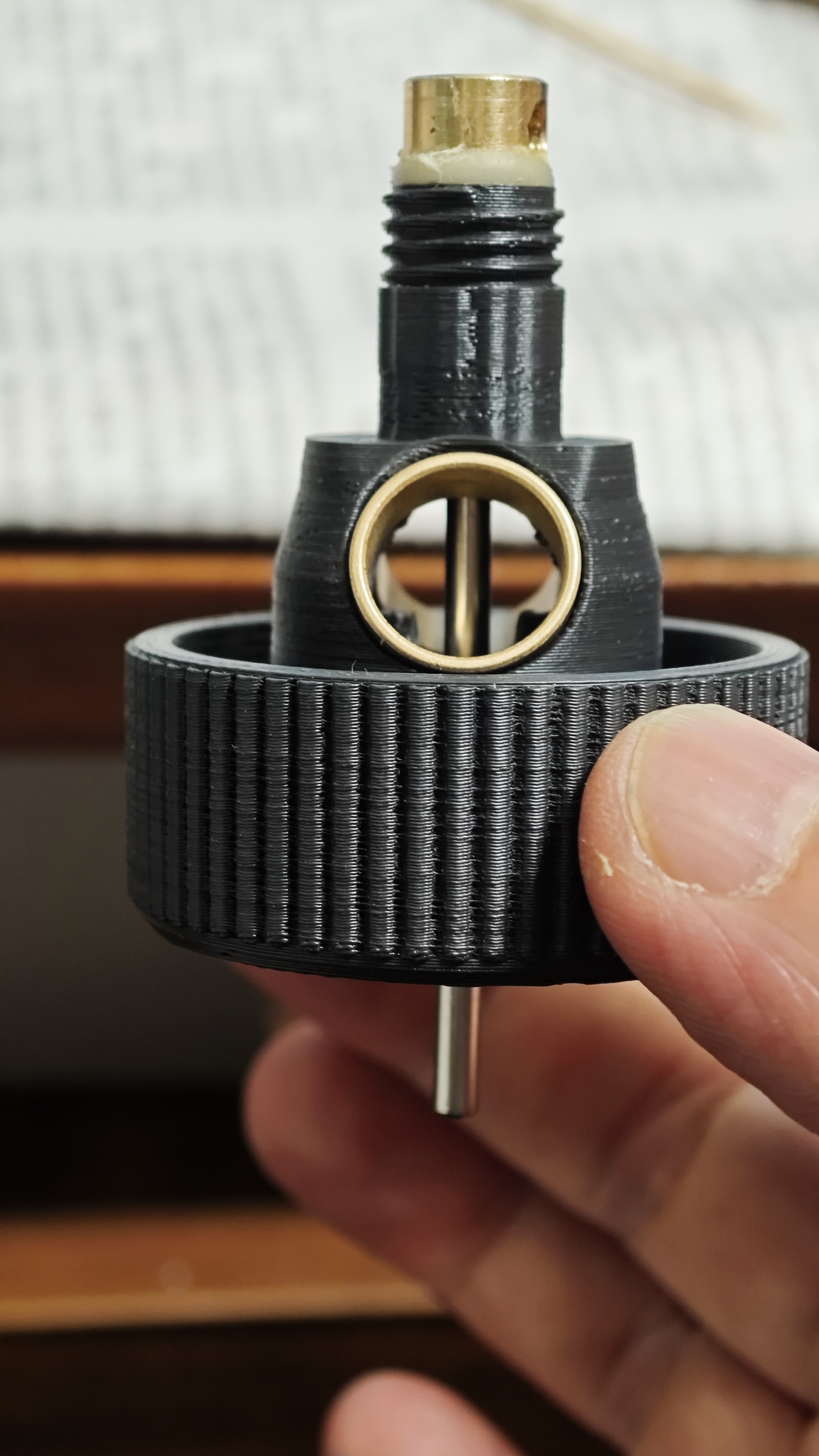

３、插入3Ｘ45圆柱销，用螺丝胶粘牢
４、装入2Ｘ14Ｘ6含油铜轴套用ＡＢ胶或2118胶粘牢

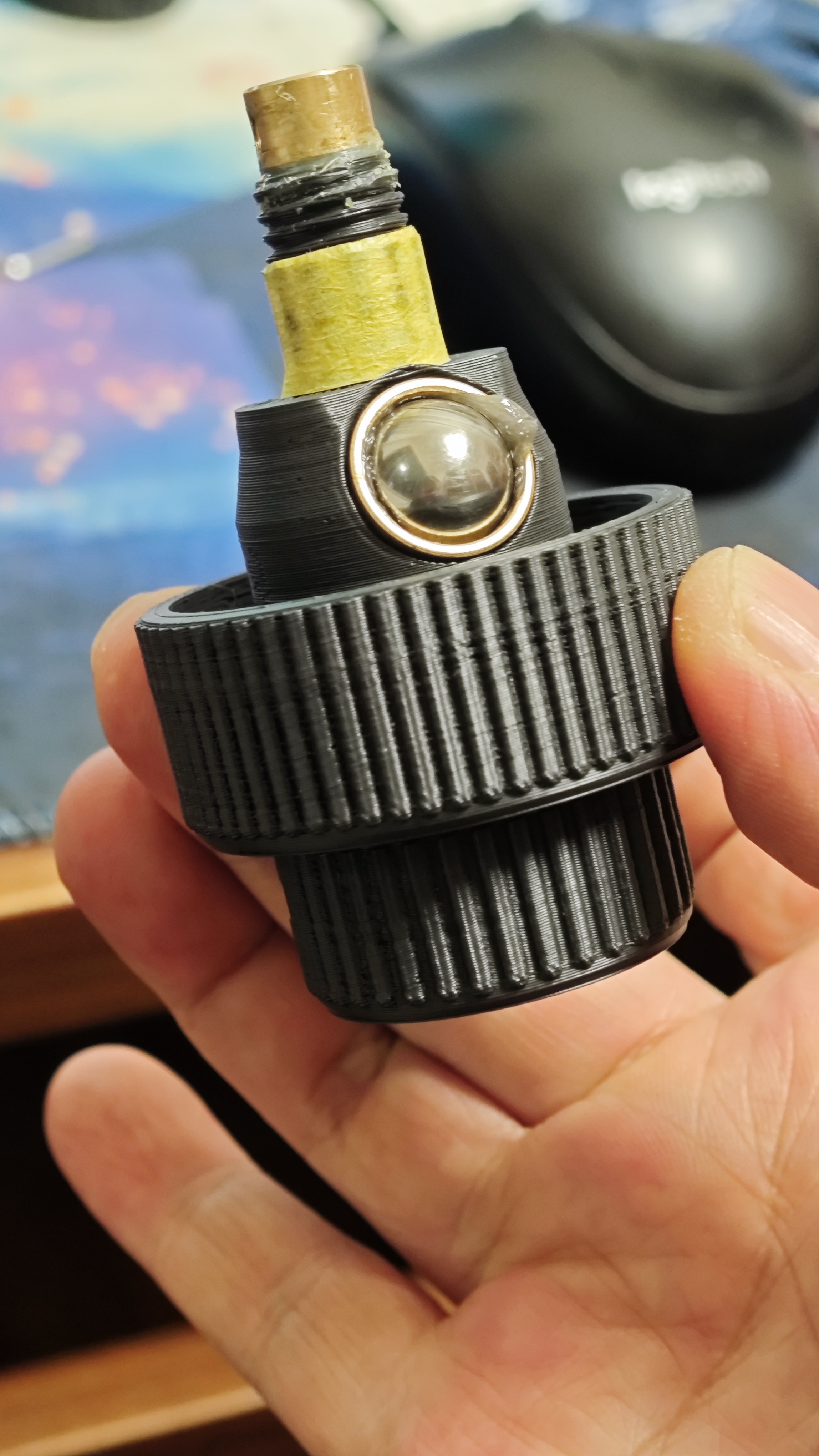

５、装入１２mm钢球

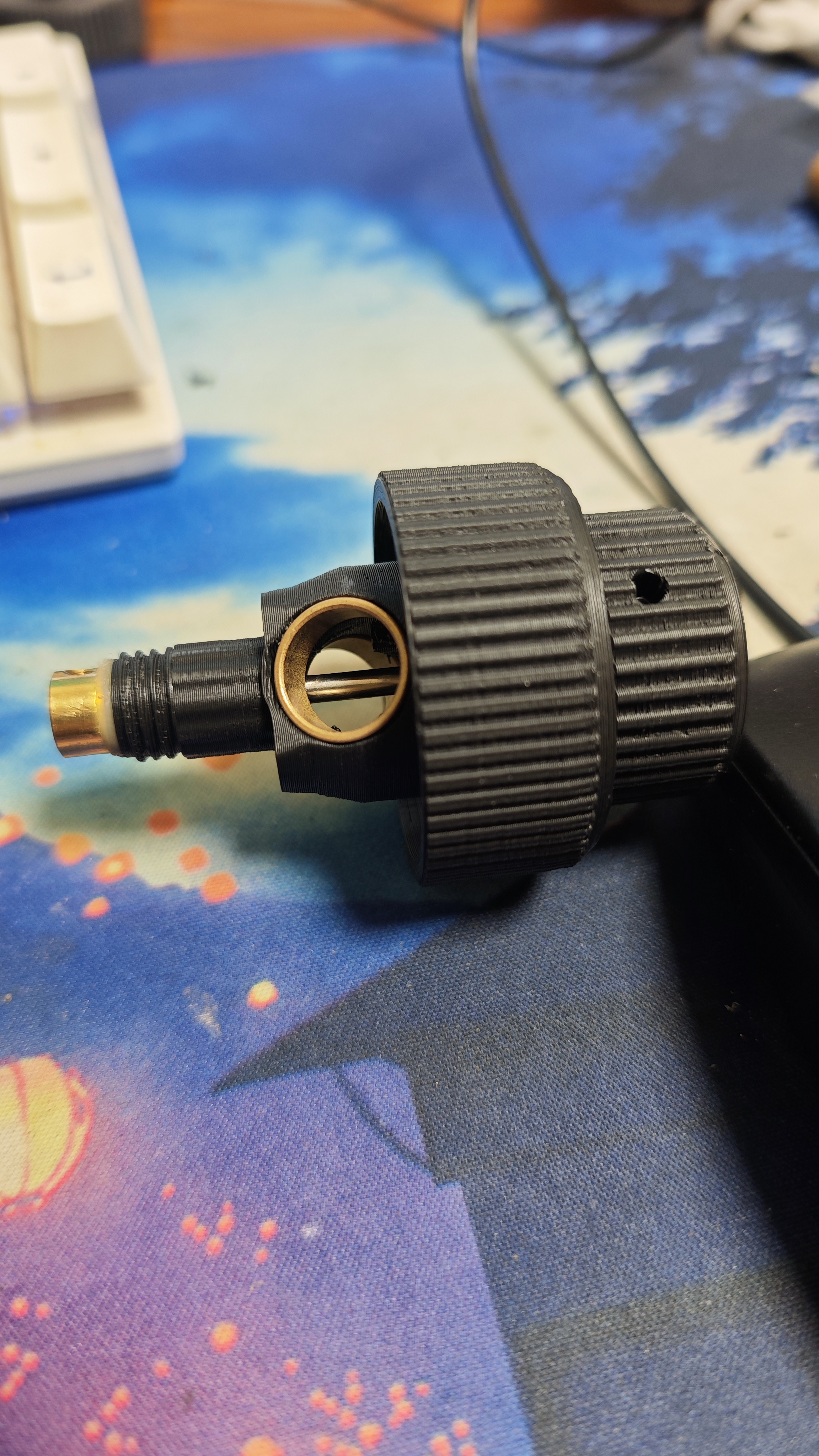

05 (2).jpg

１、２Ｘ21Ｘ5轴承
２、Ｚ１－２４－２８Ｘ６.３涨紧圈外圈

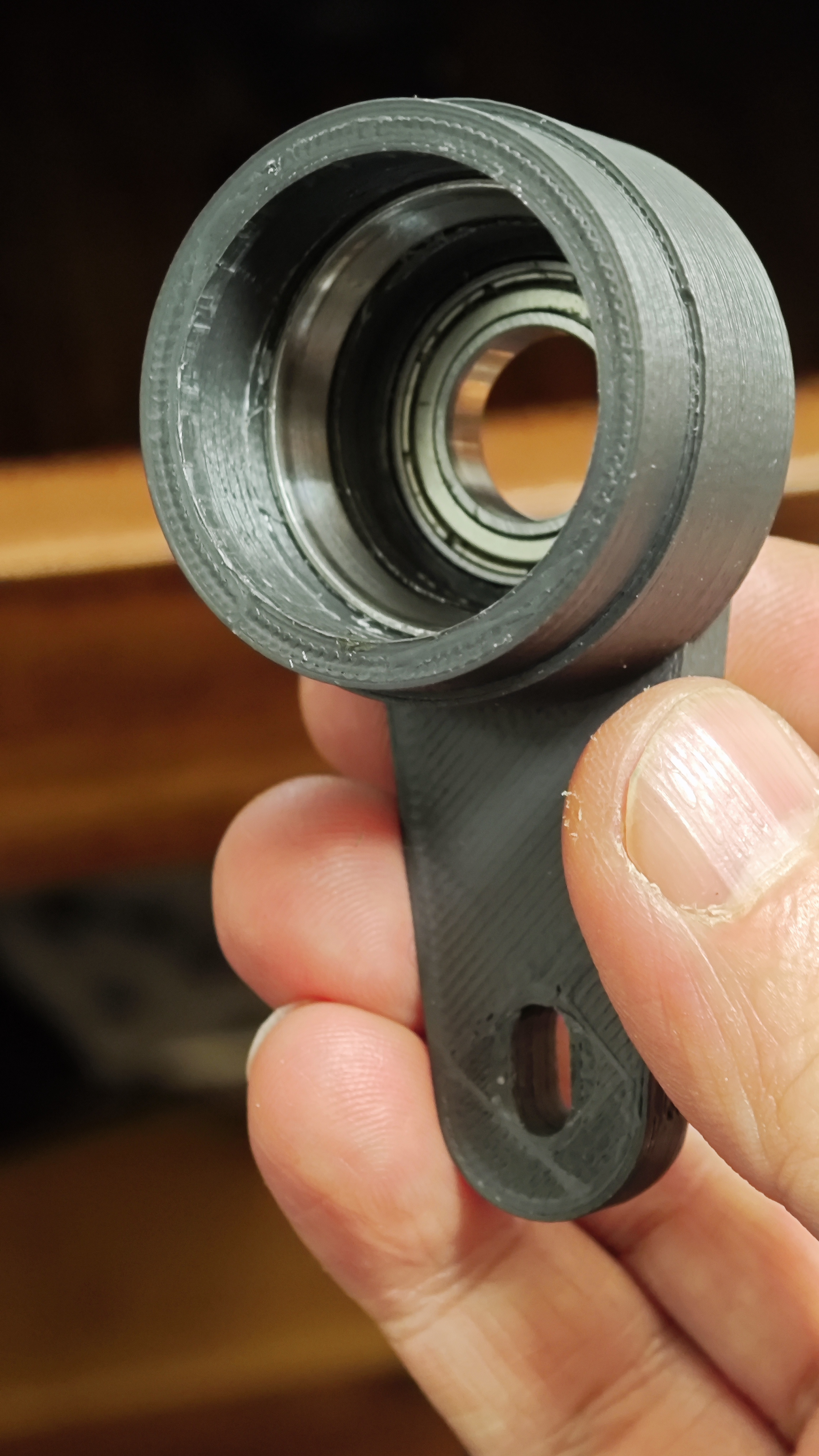

装在基座里

最后垫上４、１２Ｘ２１Ｘ５止推轴承，用打印的螺母拉到一个适当的松紧度即可。

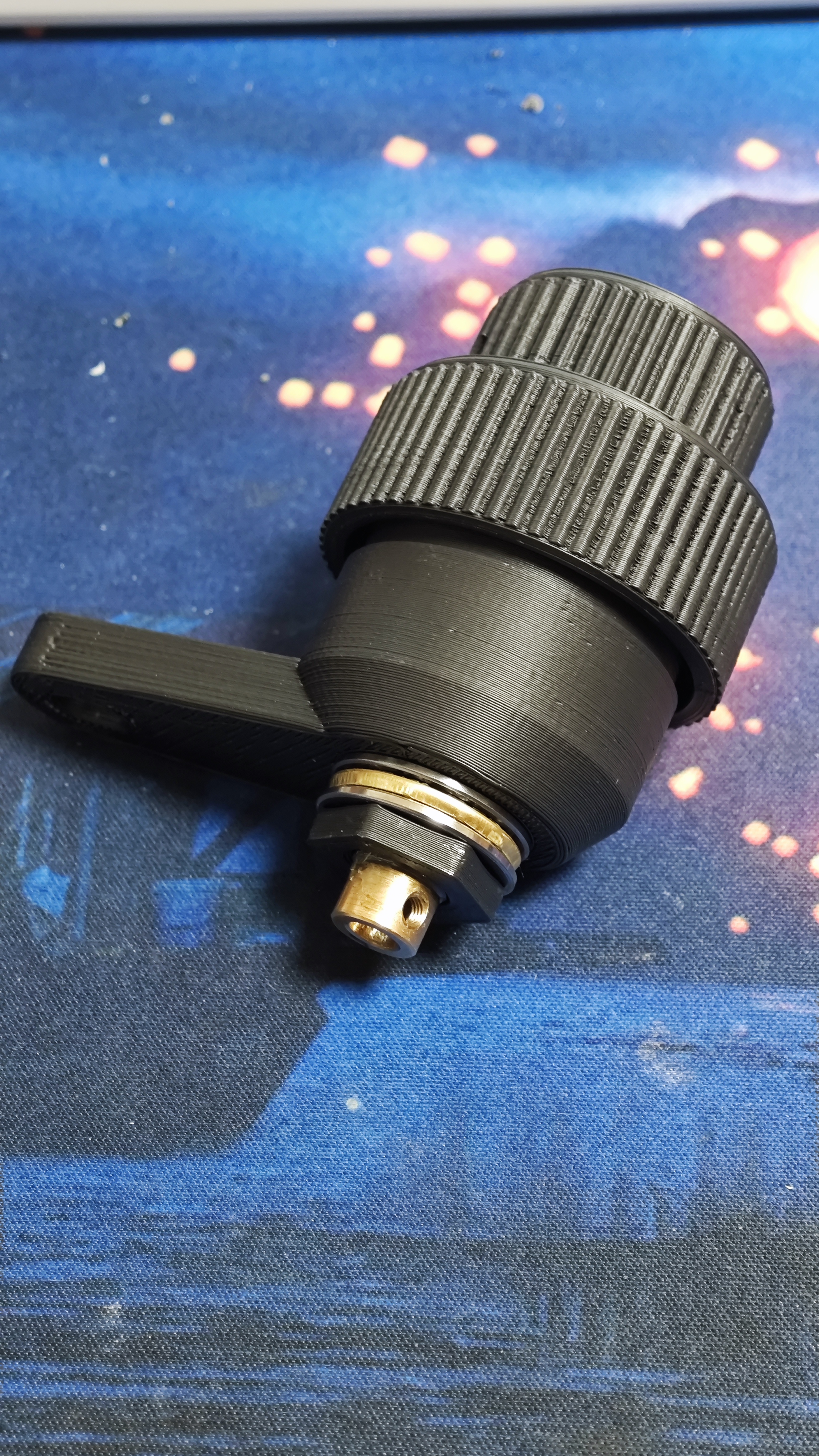

装上镜子的效果。

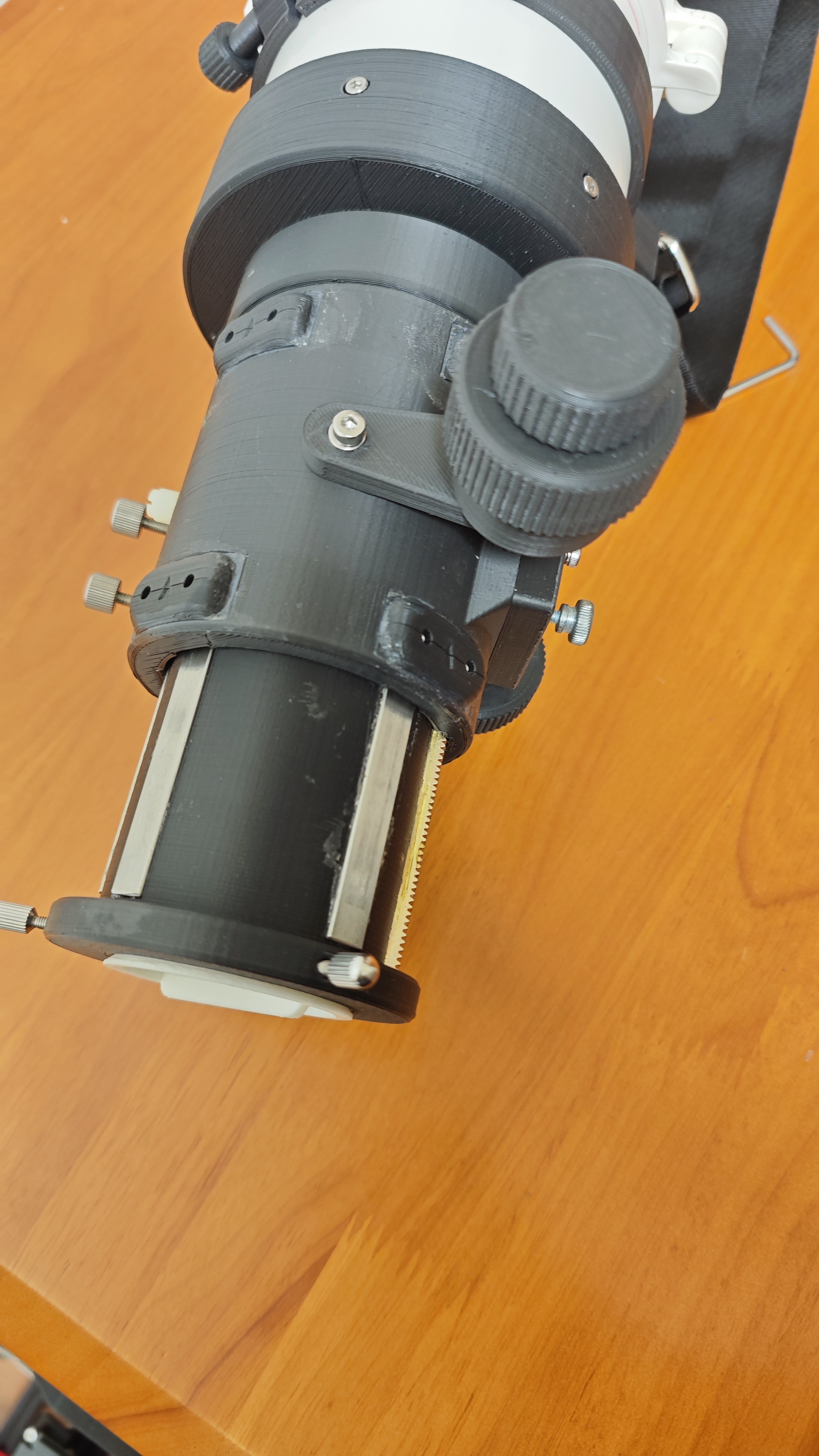

调焦座也是3Ｄ打印的，２寸，双速调焦固定在侧面

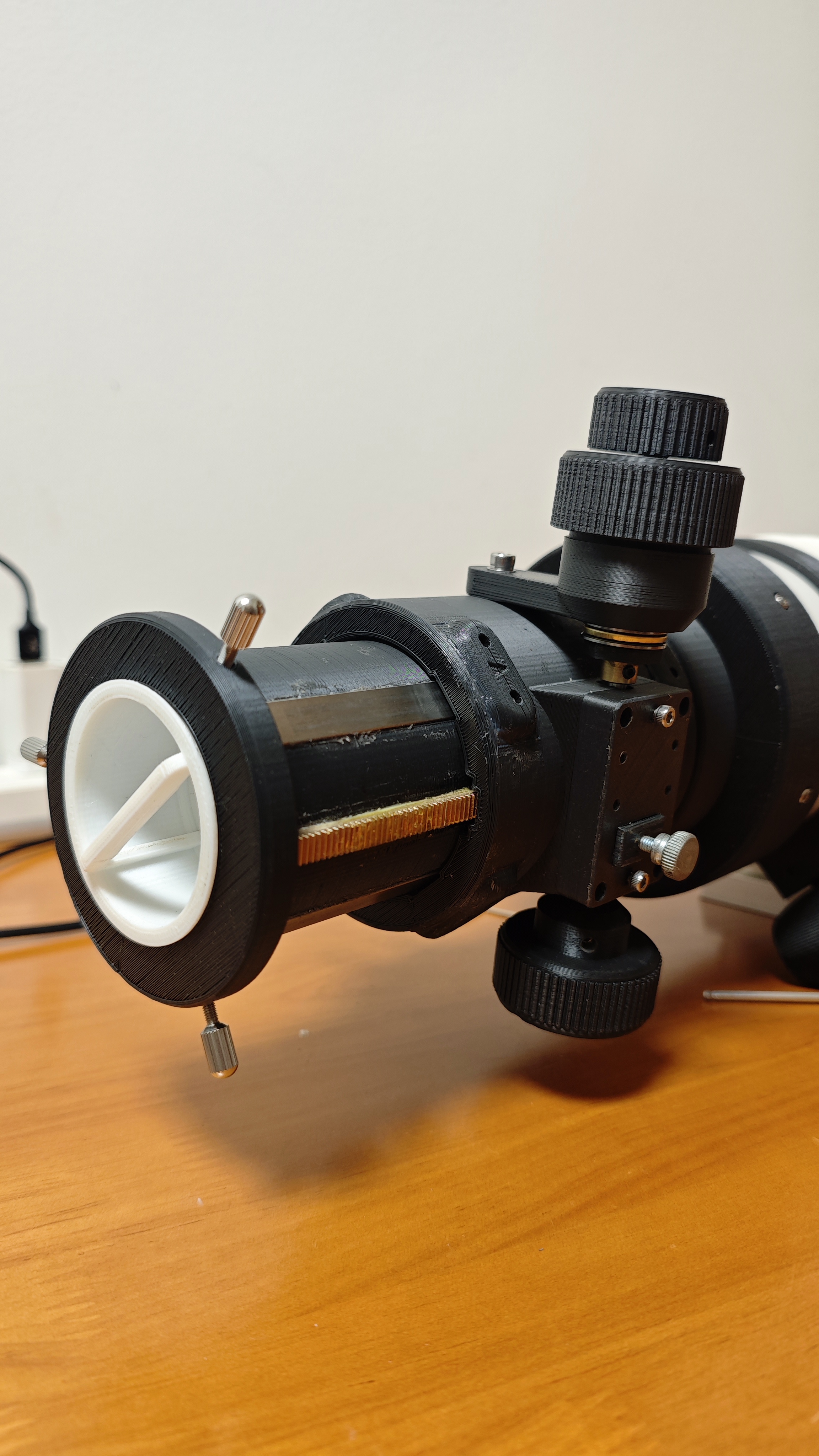

调焦筒上装了钢条滑轨，内有16个3Ｘ7Ｘ3轴承两两并合共8个支点支撑，可调光轴，3Ｄ打印机精度不行，所以如果做成固定不可调的话，安装上去后调焦筒指向的位置大概率偏离物镜中心。

这是打印件代码

SP2.zip (426.51 KB, 下载次数: 41) ，需要的自取吧
速比１：９，效果还可以。

2寸120mm行程轴承滑轨调焦座.rar (3.32 KB, 下载次数: 40)
