自制25谐波经纬仪，20谐波赤道仪

叶工好玩 · 发表于 2026-4-23 08:16

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×

25型20型用的是同一款壳体，经纬仪比赤道仪多了一套龙门框、少了一个纬度座。两款配同样的底座接口，经纬仪与赤道仪无缝切换。

25谐波经纬仪：
哈默纳科25-160谐波减速器，速比160。
同步减速1:3。总速比480。
减速器轴与电机轴平行装置。
同步带涨紧装置。绷得紧紧的多爽。
电机轴抗拉弯提升。就是电机轴8mm啦。

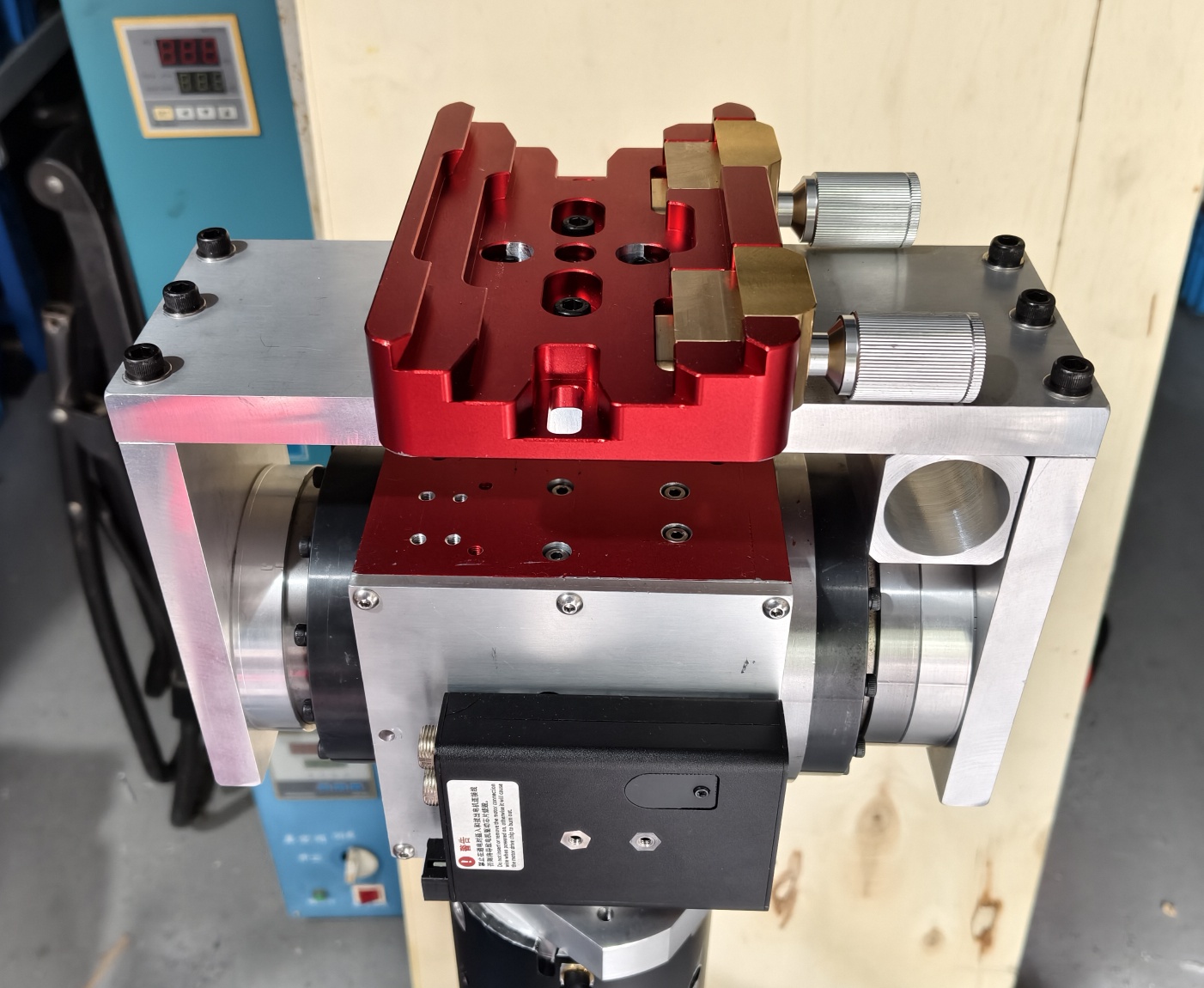

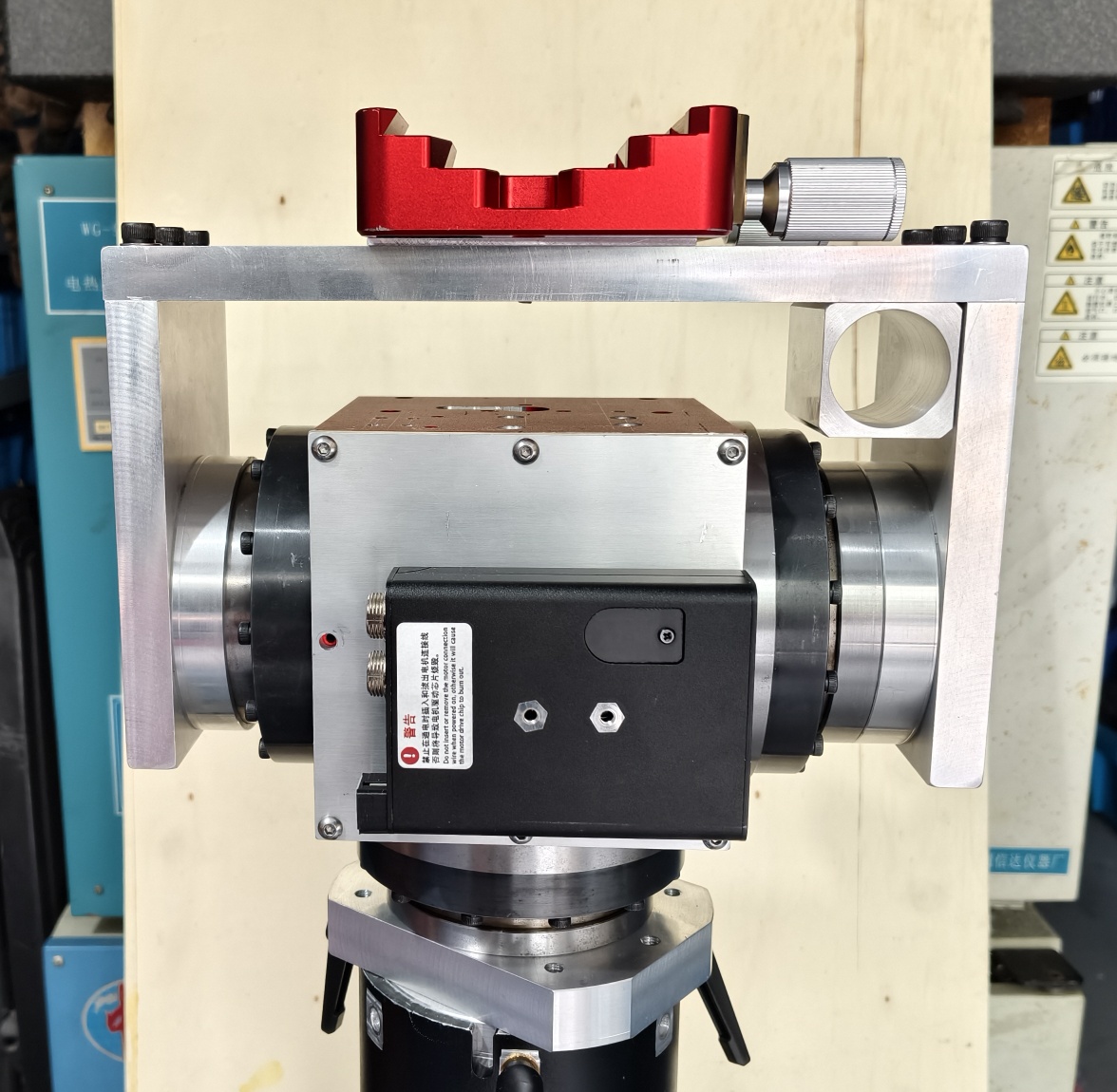

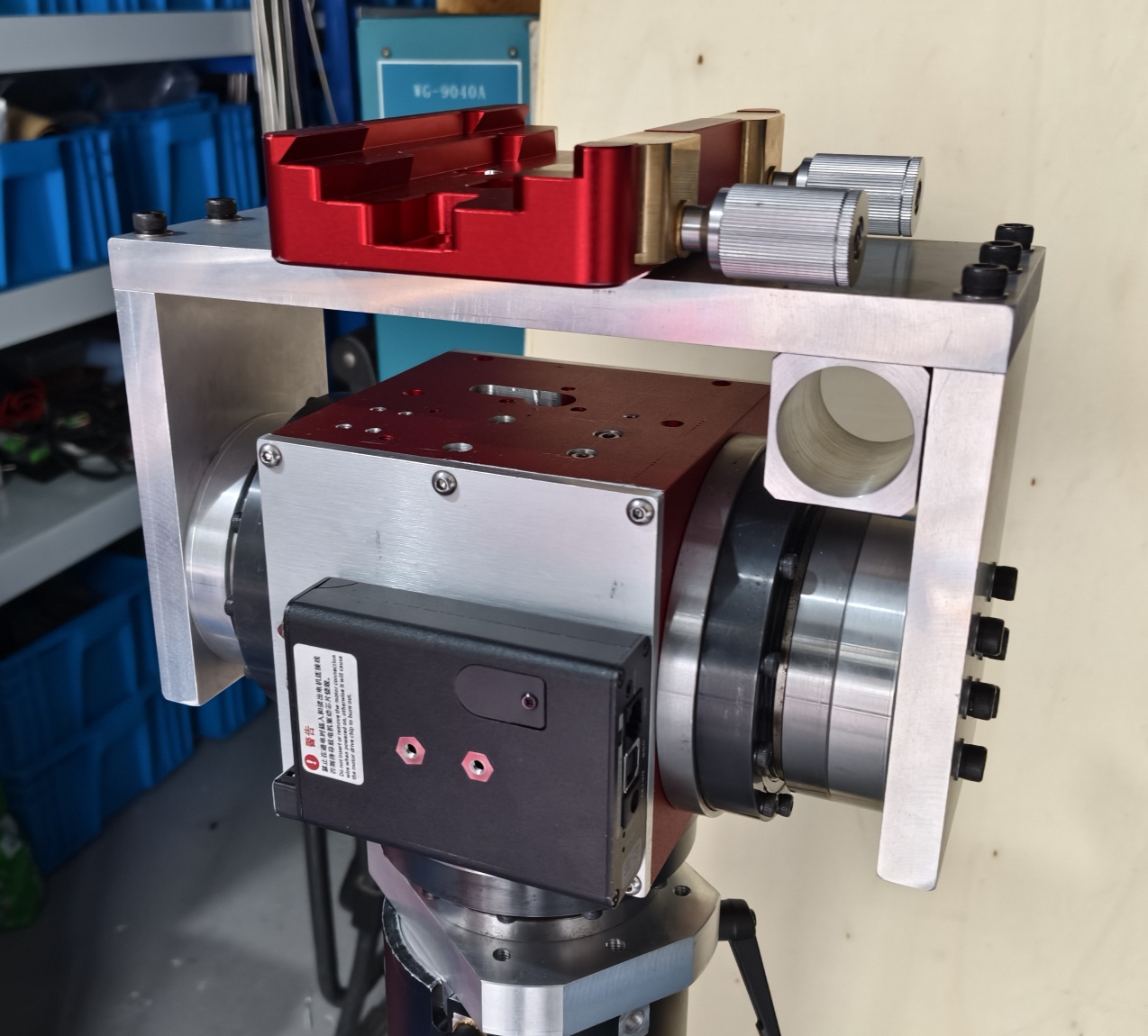

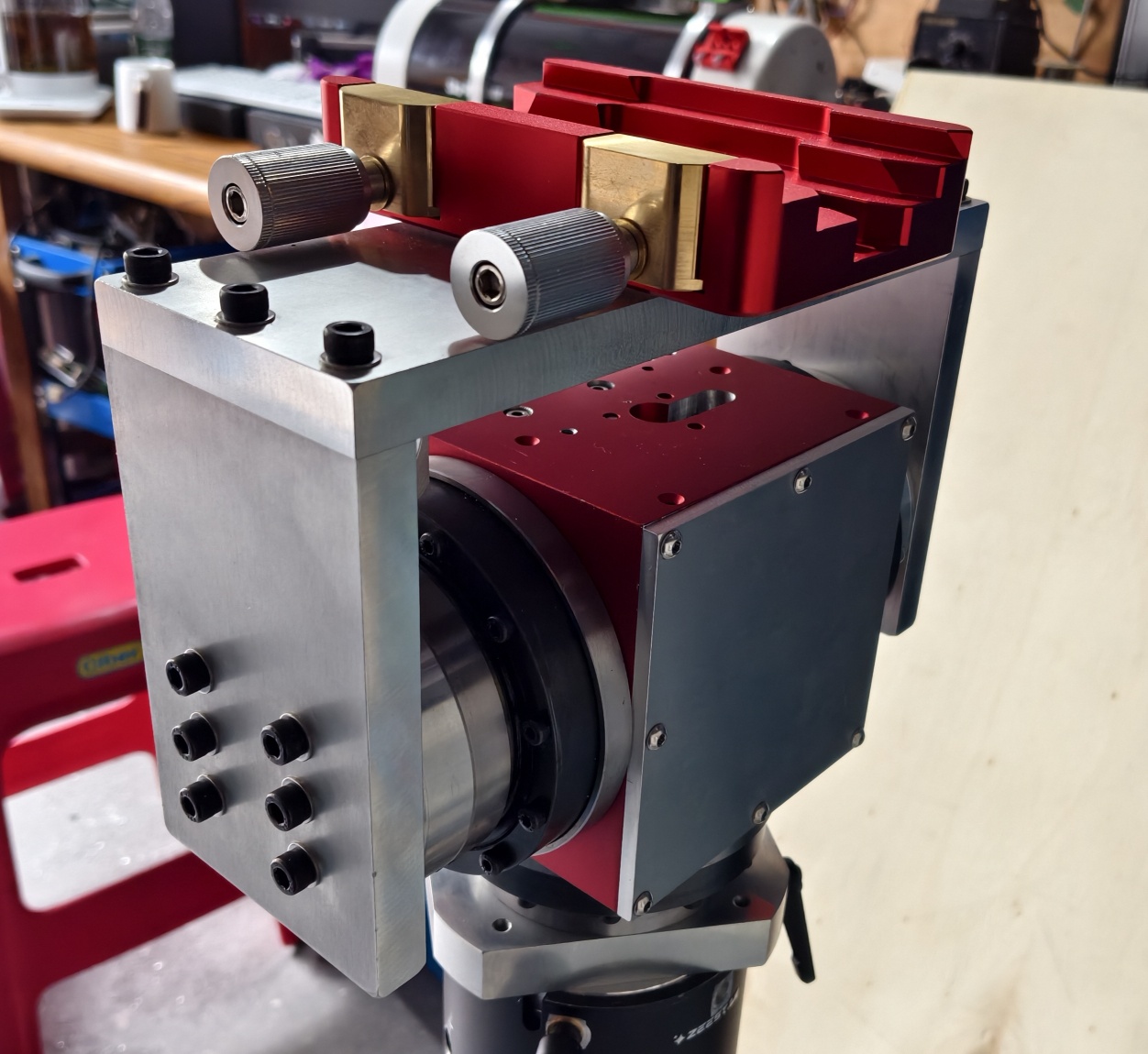

厚15mm的龙门框，望远镜顶装受力好。

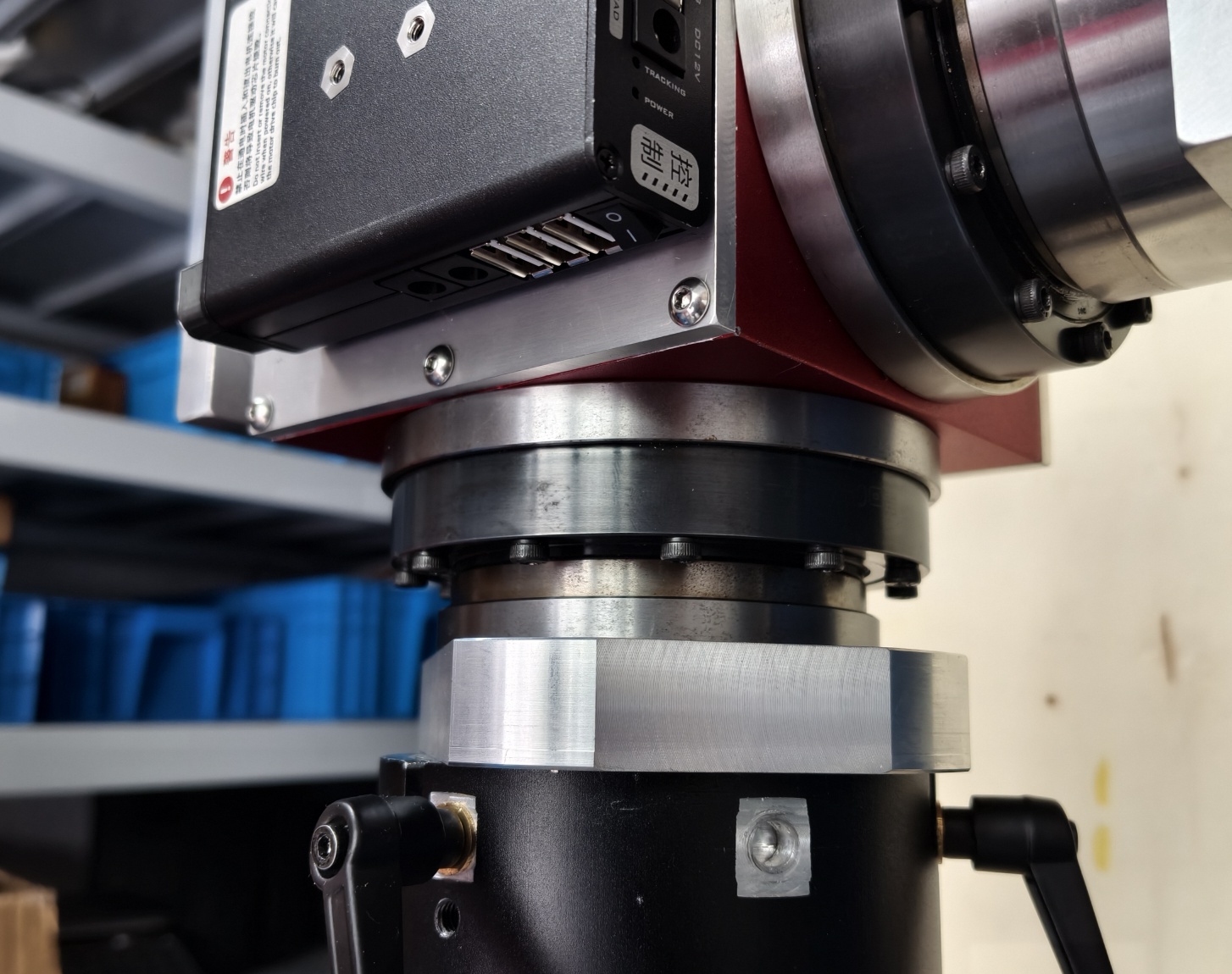

T牌onstep盒子外挂，带手柄。
小望远镜安装筒，方便对北。

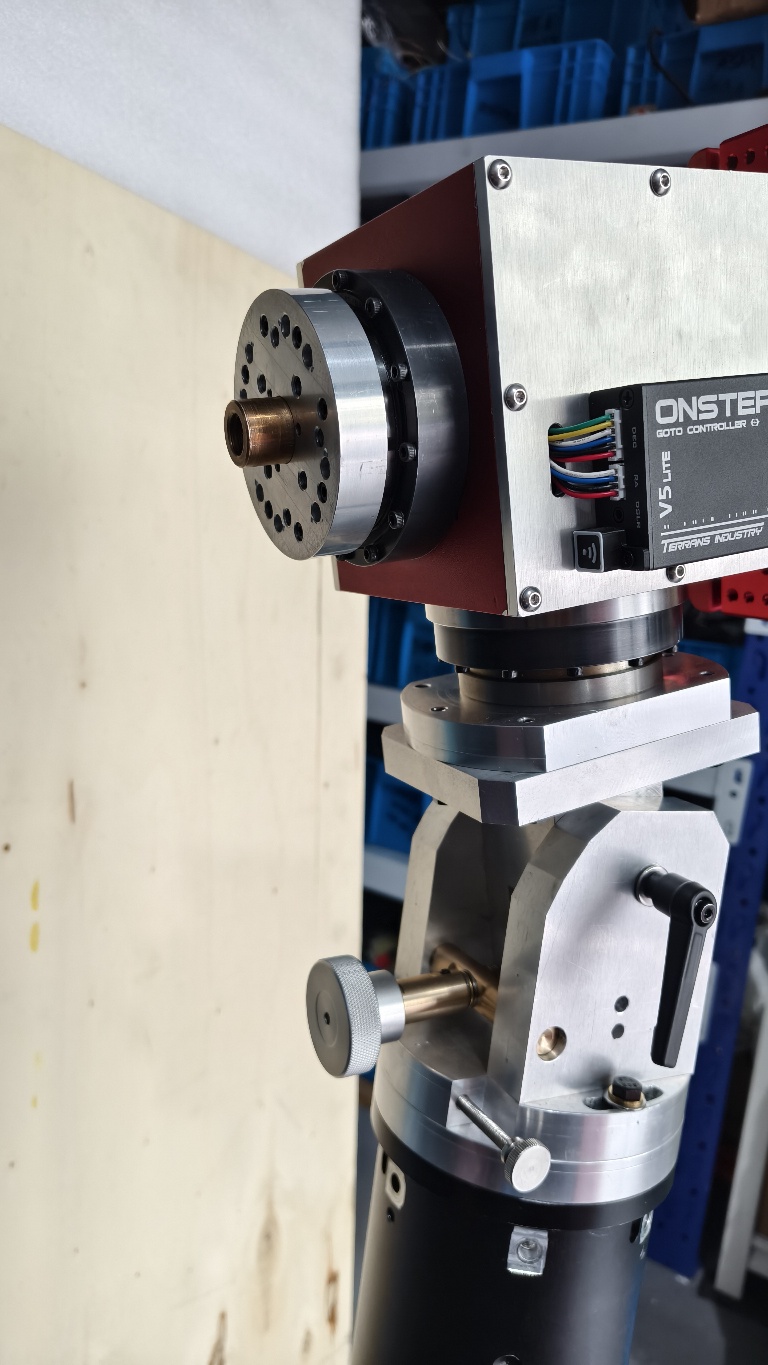

装上自制重达3kg的纬度座，立马变赤道仪。

浓浓工业风，重，12kg。优点就是稳。

承载测试：
龙门框力臂长10cm。
通电时，70kg负载纹丝不动。
断电时，70kg负载缓慢下滑。

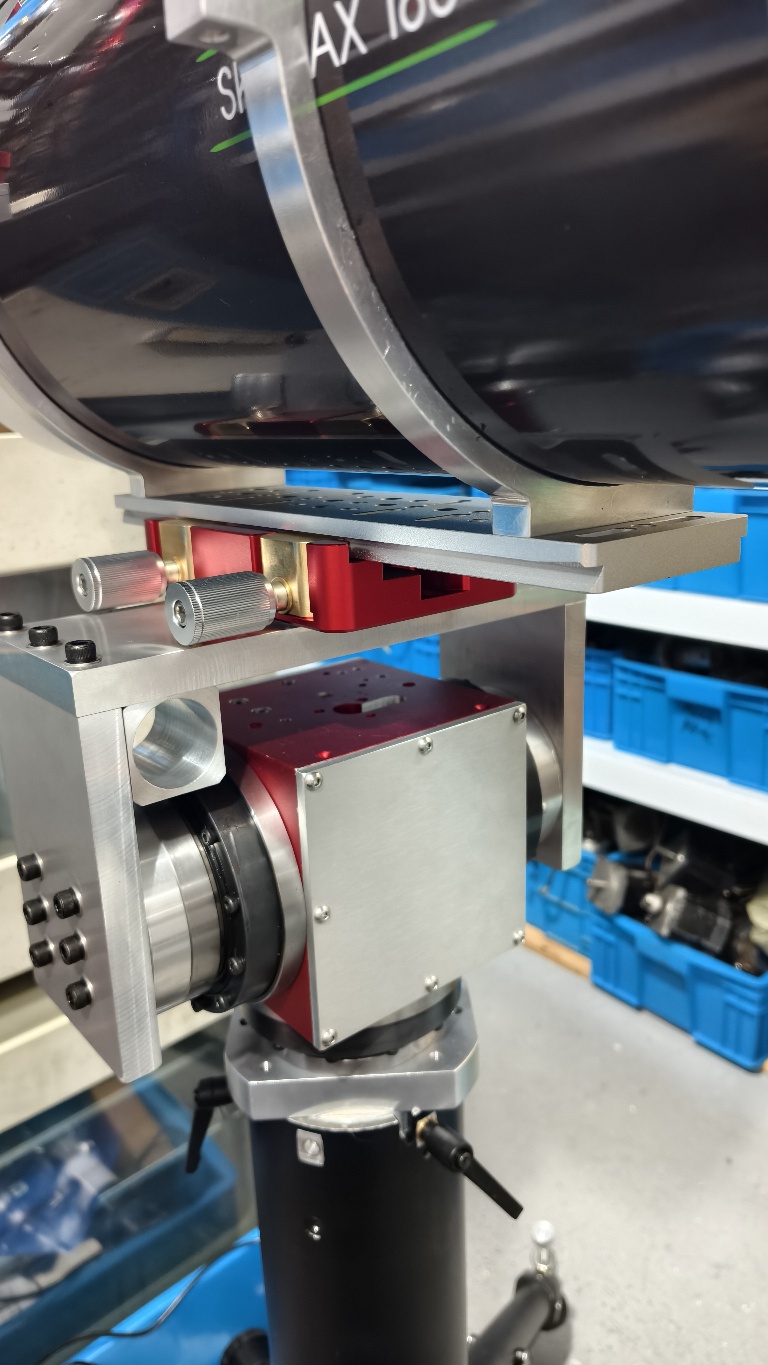

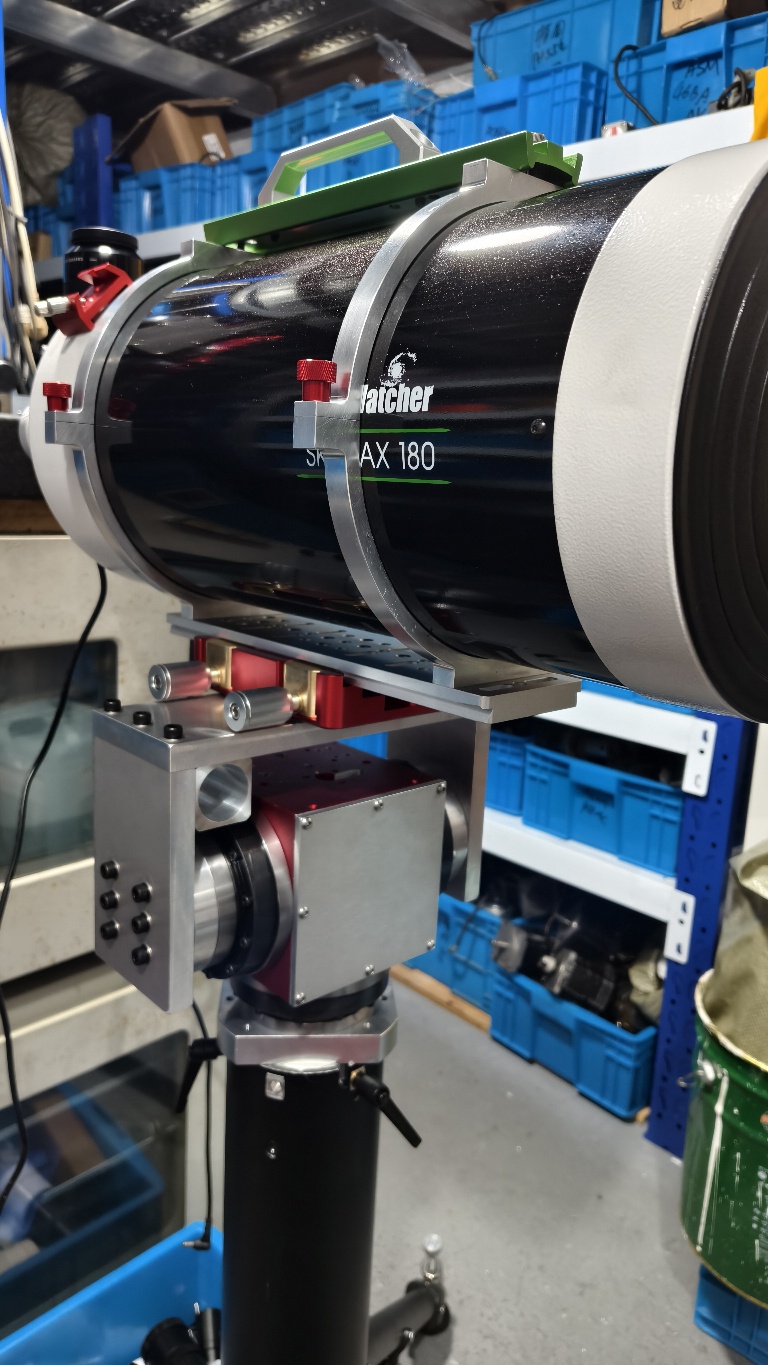

装个180马卡、125大双就是毛毛雨啦。

登录/注册后可看大图

来自安卓APP客户端

半山听雨 · 发表于 2026-4-29 20:41

可以再出个导星曲线测试

来自安卓APP客户端

APO254 · 发表于 2026-5-5 17:06

太漂亮了！
我跟兒子正準備做諧波赤道儀，
主鏡16吋、F4.5，1/16波長的高精度主鏡，
還沒研究onestep怎麼連接赤道儀。
