2台显微镜－大卸八块

这个奥林把屎的，我也有一台，看你那台上面也有标签，呼呼。。。。。肯定也是从某个单位搞来的吧，那个江光的，我修一台XD101，那个微调里面的一个同心齿轮，打滑了里面的铁轴和外面的铜齿可以活动了。我是又焊啊，用环氧树脂胶啊，垫个东西进去敲啊，想尽办法都没弄好，最后去弄了0.5毫升（3块钱啊）的那中快干胶把他搞定了，麻烦啊。

拆东西，我的最爱。。。。

呵呵， 比较喜欢哪个光路一分二的棱镜, 不过不买了, 现在用不到!

真败家啊

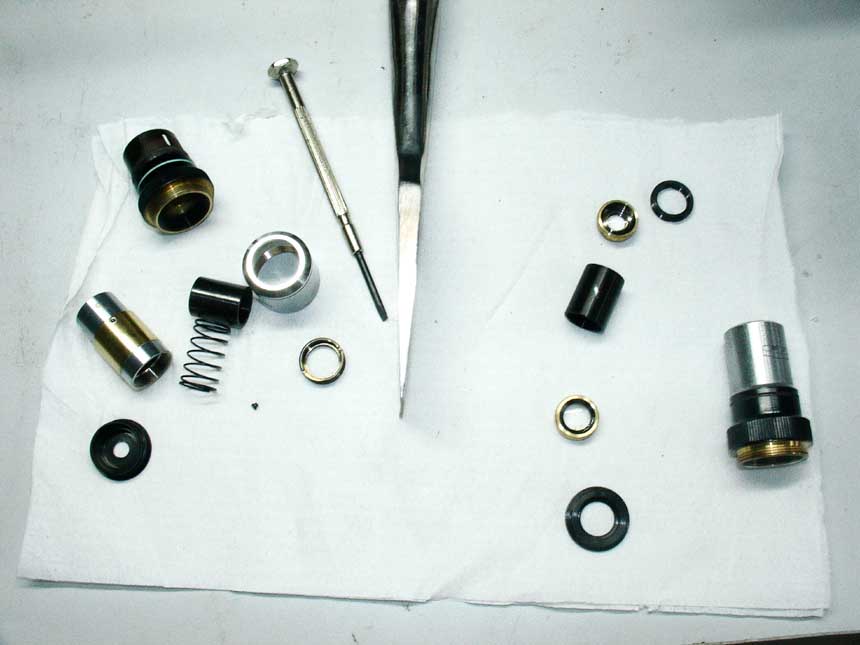

Olympus100倍的物镜左，江南10倍的物镜。自己加工了一个拆卸工具，还算好用。10倍的物镜江南与Olympus的结构一样，里面都是2个镜片组成，没有弹簧，40倍100倍的物镜2个牌子都是一样的。

Olympus的电路还是有问题，没法看了。
镜头用乙醚和酒精（比例1:1），全部清洁，镜头都还完好无损。2台显微镜40倍与100的光路看来有问题，没搞明白。拍了几张图片大家看看。在花坛里采集了几片叶子和花，用江南的显微镜10倍物镜拍摄。柏树的叶子看不清就不上传了。

[ 本帖最后由 city120 于 2008-5-1 19:31 编辑 ]

以下依次为：三叶草、小草、花瓣。

楼主，要不要我借个切片机给你呀，哈哈，还是顶你哈

那个奥林把斯的是不是灯老是闪啊闪啊的，或者干脆不亮了啊？
先清洗一下那个调节亮度的电位器，如果还不行，看到那个照片上那个小圆筒吗？里面是个可控硅，换了他，很便宜的，2块钱就搞定拉，

原帖由 tangping09 于 2008-5-1 22:36 发表


登录/注册后可看大图

那个奥林把斯的是不是灯老是闪啊闪啊的，或者干脆不亮了啊？
先清洗一下那个调节亮度的电位器，如果还不行，看到那个照片上那个小圆筒吗？里面是个可控硅，换了他，很便宜的，2块钱就搞定拉， ...

呵呵，正解！就是电位器。

原帖由 tangping09 于 2008-5-1 22:32 发表


登录/注册后可看大图

楼主，要不要我借个切片机给你呀，哈哈，还是顶你哈

切片机的不要，那玩意不好玩，一天到晚和蜡打交道－－－－－，知道得还蛮多的么！你还有什么可借给我？我要蔡司的东东，都搬来给我吧！比如，图片中的东东就很不错,嘿嘿－－－－－－。

[ 本帖最后由 city120 于 2008-5-2 00:13 编辑 ]

要混饭吃啊，说实话我讨厌那些东西，没办法，
这好像是个手术显微镜吧？有钱人才玩的起啊，我连个单反都买不起啊，打发点罗！！

见笑拉，穷啊，没有相机，只好用手机搞搞好拉，目镜后，色差很明显啊，

呵呵，比我强多了！果然牛人！

大家交流交流，我对天望很不了解呢

不错长知识了.
我很想知道楼主你还准备把奥林巴斯再装回去么?

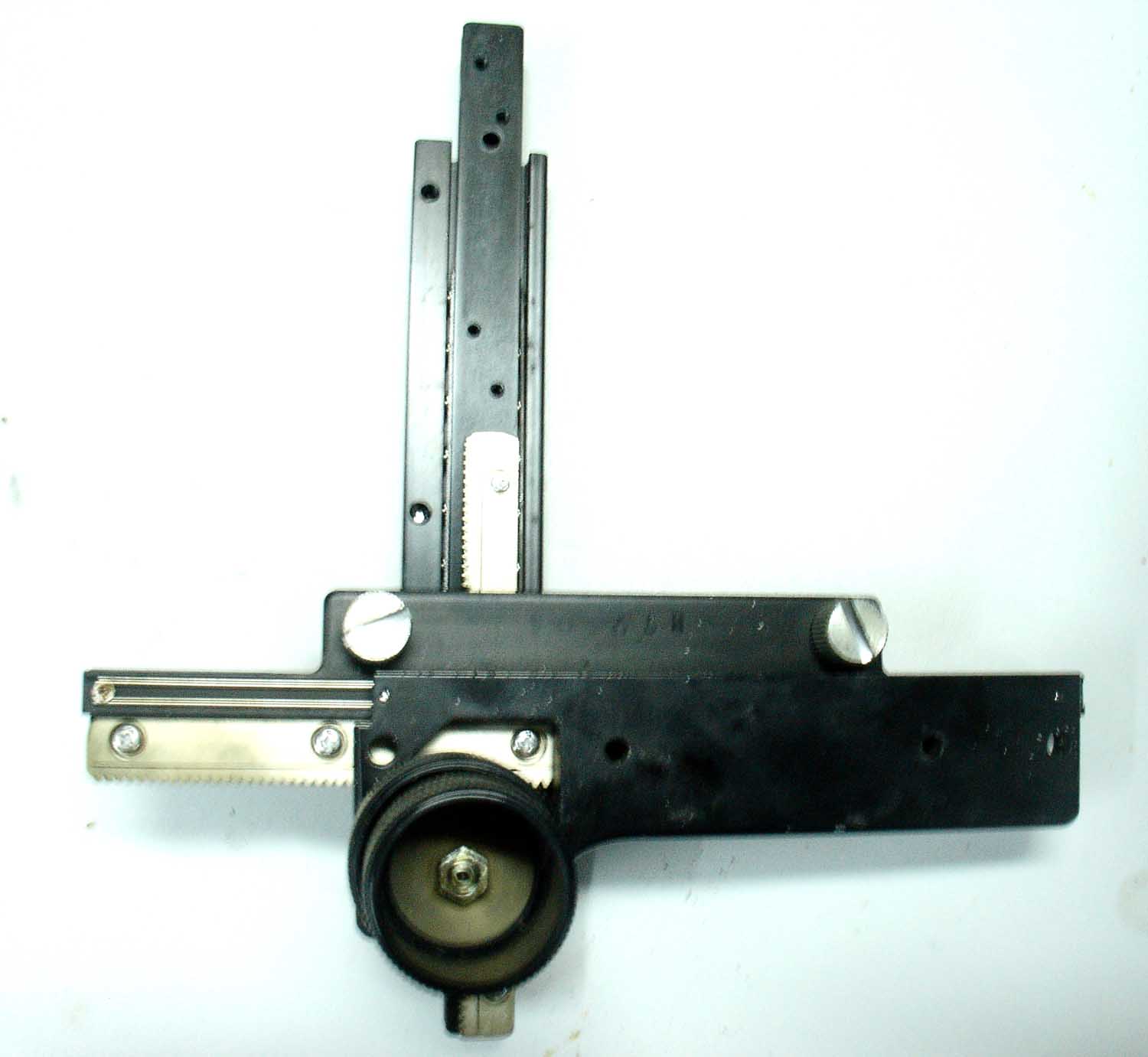

载物台的调节部份，前后左右联为一体，上面的旋钮为前后调节，下面的旋钮为左右调节，很是好玩。

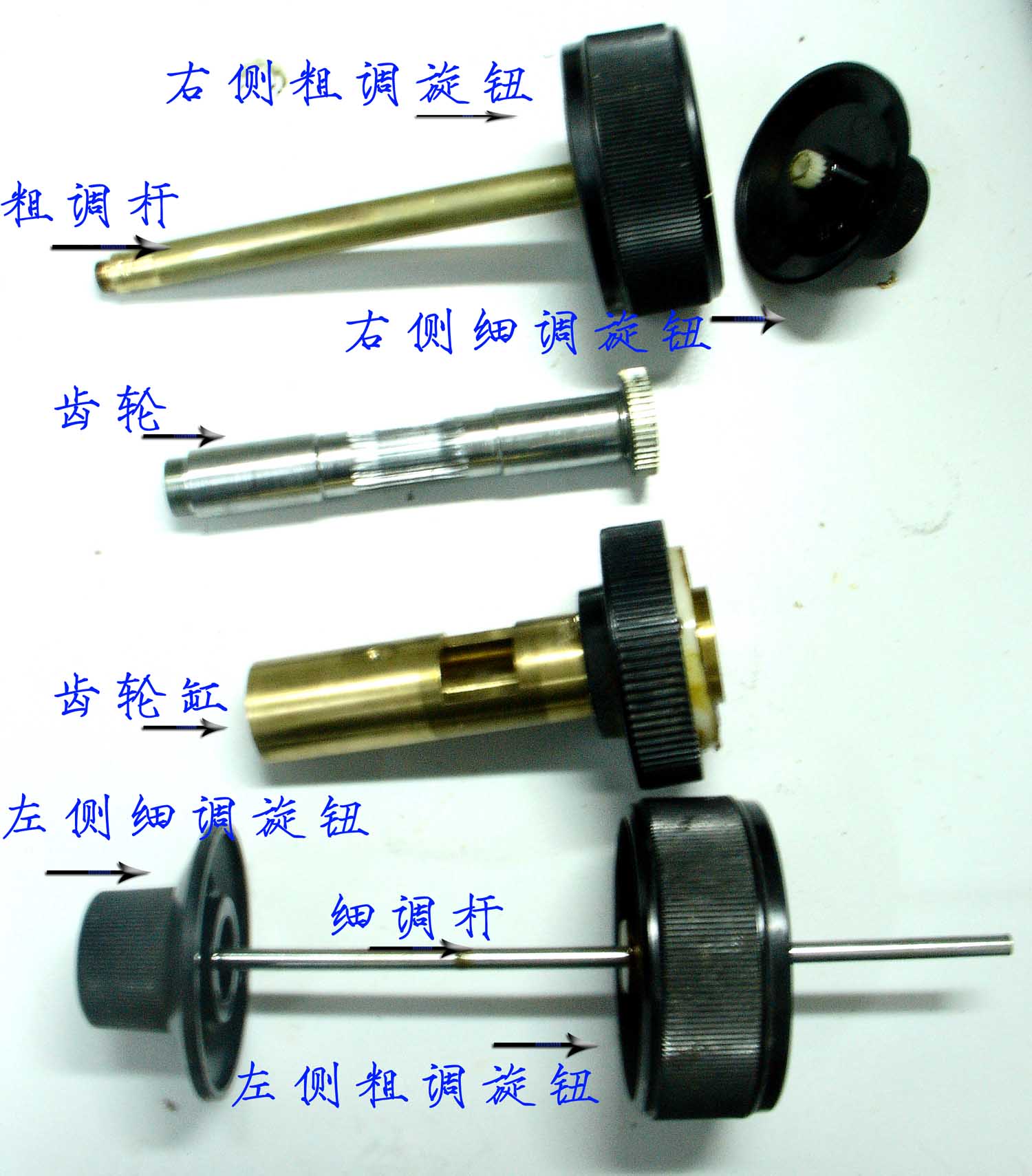

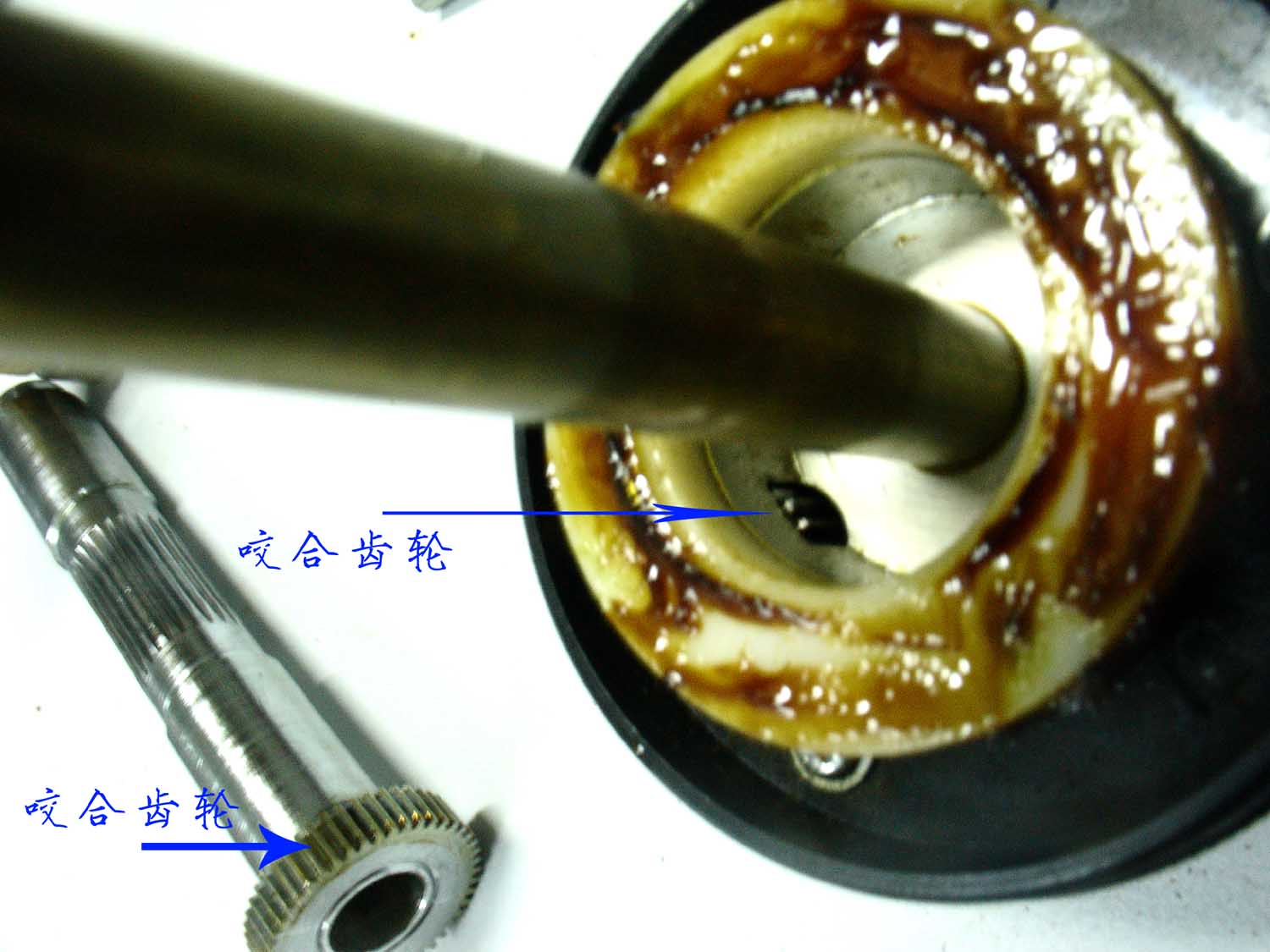

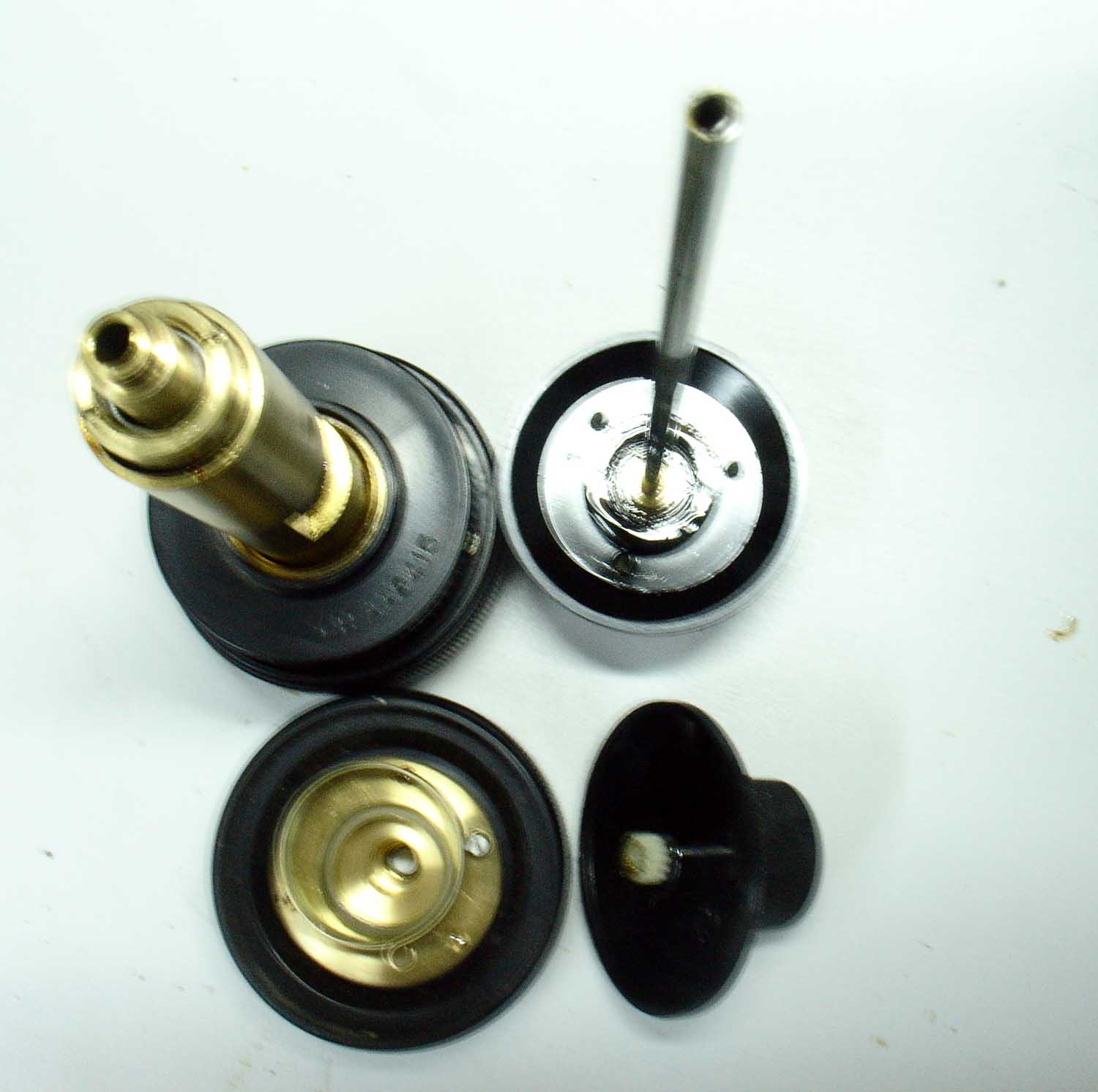

载物台的上下微调是显微镜机械部份最复杂的地方，这次花了大力气进行解剖，上传的图片希望大家能看明白，也希望对大家有所帮助和启发。一些小东西就不上传图片了，如：小钢珠，垫片之类的。

[ 本帖最后由 city120 于 2008-6-11 20:45 编辑 ]

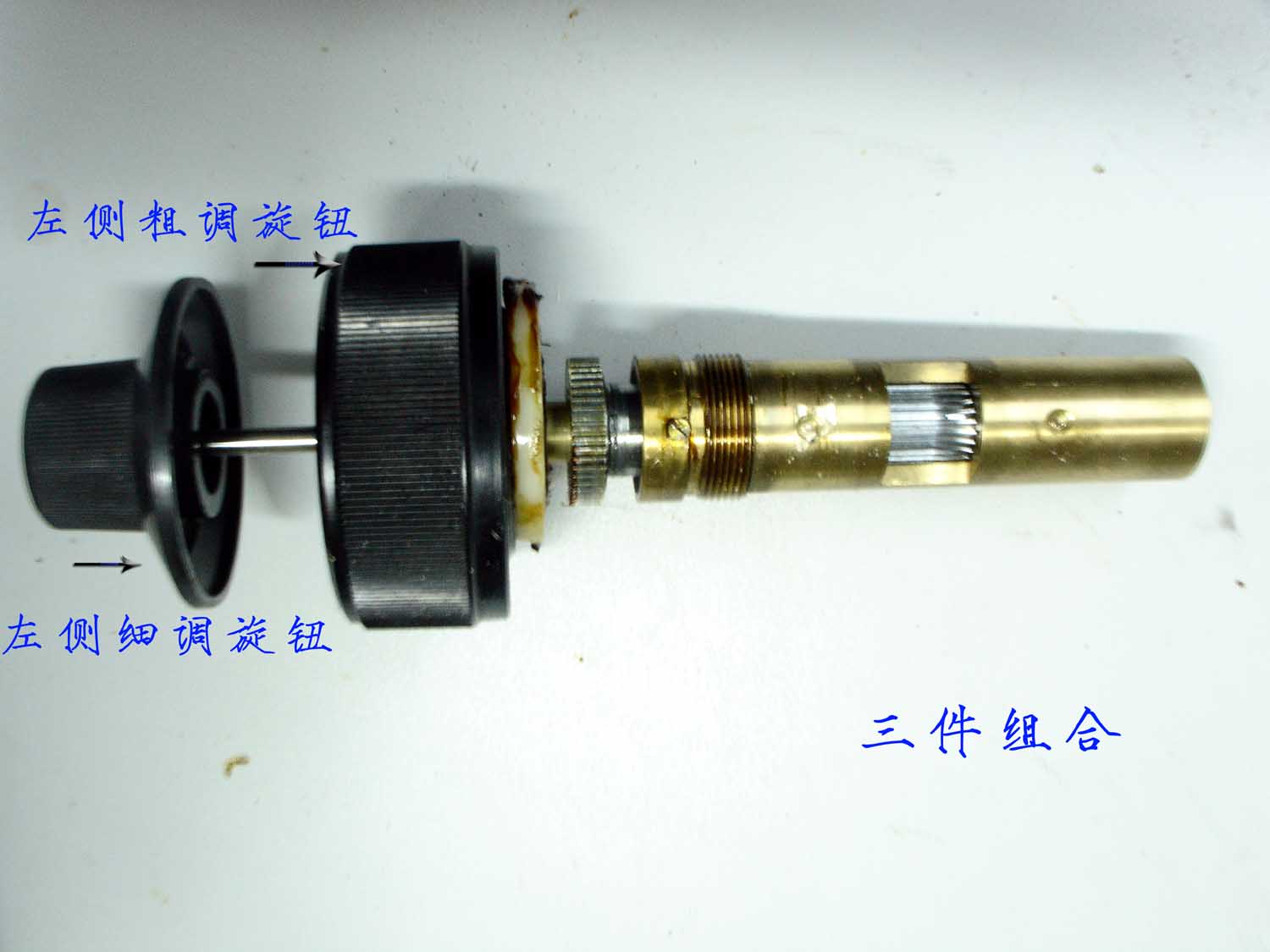

按照顺序发图，大家自己看吧，不在啰嗦了。更正一下，第3副图的文字说明：“这3个部件组成细调部份。”

[ 本帖最后由 city120 于 2008-6-11 21:24 编辑 ]

刚才提示上传的图太大了，只好分开上传。
