300MM DOB-即将完工-840K摄月测试

 火 [复制链接]
quanta 发表于 2007-8-28 22:39 | 显示全部楼层 |阅读模式 来自： 中国–北京–北京 联通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
上一块主镜光荣牺牲了，但是革命尚未成功，需要继续努力。

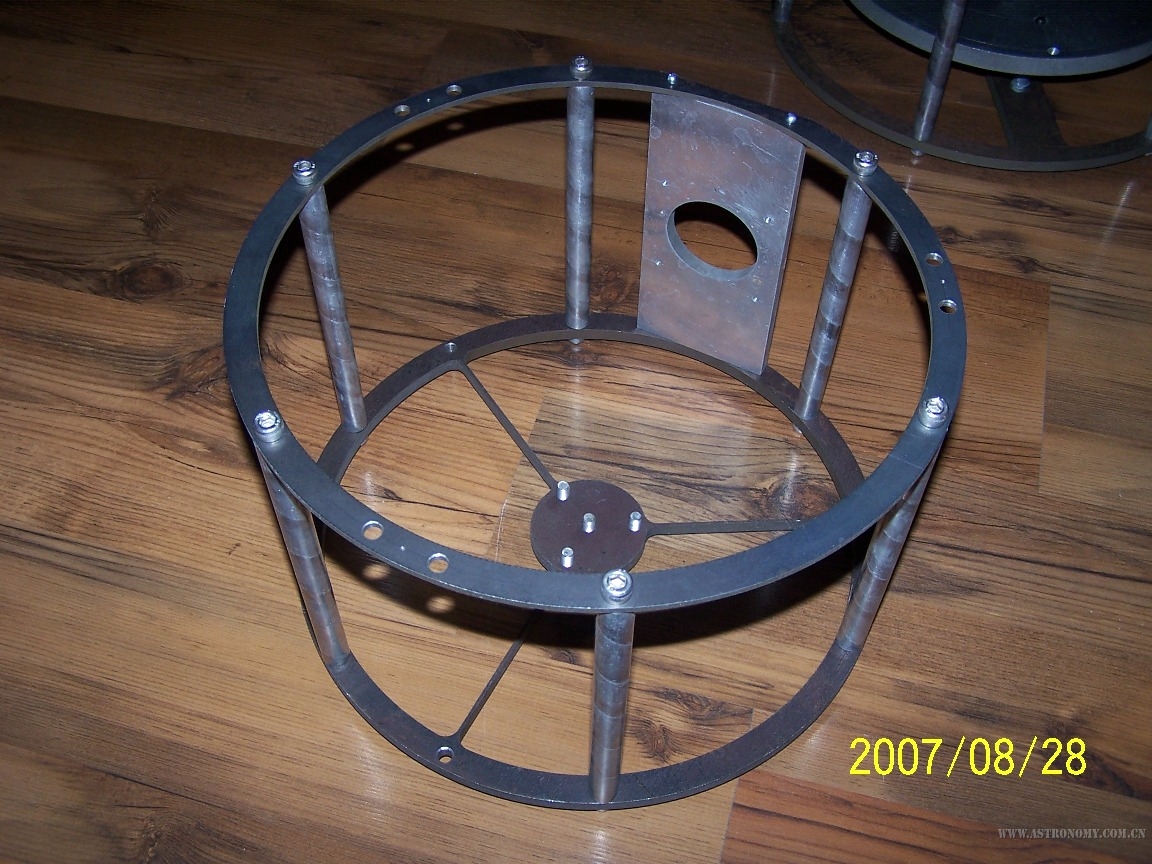

这是主镜箱，材料为钢板和铝合金，采用线切割加工工艺。很大程度上借鉴了cwh的设计，呵呵，这里谢过了。

[ 本帖最后由 quanta 于 2008-10-17 13:36 编辑 ]
DOB

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| quanta 发表于 2007-8-28 22:40 | 显示全部楼层 来自： 中国–北京–北京 联通
主镜座就是用三个这样的DD固定在底板上。
回复 顶~ 砸~

使用道具 举报

 楼主| quanta 发表于 2007-8-28 22:45 | 显示全部楼层 来自： 中国–北京–北京 联通
这是副镜箱，材料同样是钢板和铝合金。副镜支架直接用线切割切出来。
回复 顶~ 砸~

使用道具 举报

 楼主| quanta 发表于 2007-8-28 22:51 | 显示全部楼层 来自： 中国–北京–北京 联通
副镜箱可以放在主镜箱里，这样以后外出观测，体积不用很大。
回复 顶~ 砸~

使用道具 举报

louww 发表于 2007-8-29 00:15 | 显示全部楼层 来自： 中国–浙江–杭州 联通
好！好象是头一个副镜座整个车的啊。
回复 顶~ 砸~

使用道具 举报

musicworm 发表于 2007-8-29 06:52 | 显示全部楼层 来自： 中国–天津–天津–河东区 联通
做的不错，李兄继续努力
回复 顶~ 砸~

使用道具 举报

山脚落 发表于 2007-8-29 08:30 | 显示全部楼层 来自： 中国–广西–百色 电信
看4楼的图，调焦座突出来怎么放进去？先拆再放？
回复 顶~ 砸~

使用道具 举报

wang8889116 发表于 2007-8-29 09:01 | 显示全部楼层 来自： 中国–浙江–金华 电信
看CWH前辈把大家给毒的。。。。哎
回复 顶~ 砸~

使用道具 举报

 楼主| quanta 发表于 2007-8-29 09:34 | 显示全部楼层 来自： 中国–北京–北京 联通

回复 #7 山脚落 的帖子

正是如此，不过不算麻烦。2分钟内就能搞定。
回复 顶~ 砸~

使用道具 举报

迷惘星空 发表于 2007-8-29 09:34 | 显示全部楼层 来自： 中国–北京–北京 联通
不错,很好看
回复 顶~ 砸~

使用道具 举报

 楼主| quanta 发表于 2007-8-29 09:36 | 显示全部楼层 来自： 中国–北京–北京 联通

回复 #5 louww 的帖子

副镜座确实很笨重，正在减肥ing。
回复 顶~ 砸~

使用道具 举报

ghostwolf 发表于 2007-8-29 10:29 | 显示全部楼层 来自： 中国–吉林–长春 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| quanta 发表于 2007-8-31 21:37 | 显示全部楼层 来自： 中国–北京–北京–东城区 联通

主镜来了

焦距1418mm，光学直径294mm。
回复 顶~ 砸~

使用道具 举报

午夜奔腾 发表于 2007-9-1 00:27 | 显示全部楼层 来自： 中国–广东–汕尾 电信
主镜还挺清的..呵呵...那里来的?
回复 顶~ 砸~

使用道具 举报

DirectX2 发表于 2007-9-1 14:14 | 显示全部楼层 来自： 中国–福建–福州 电信
這次是買現成的?鏡框工藝還真精細阿
回复 顶~ 砸~

使用道具 举报

 楼主| quanta 发表于 2007-9-1 15:54 | 显示全部楼层 来自： 中国–北京–北京–东城区 联通
这次是成品，因为自己磨的镜子碎了，现在儿子刚刚5个月，没时间自己磨了。这块主镜是ealone的作品，等全部工程完工，拍两张月亮瞧瞧，因为是DOB结构，似乎只能拍月亮了。
回复 顶~ 砸~

使用道具 举报

 楼主| quanta 发表于 2007-9-9 15:14 | 显示全部楼层 来自： 中国–北京–北京 联通

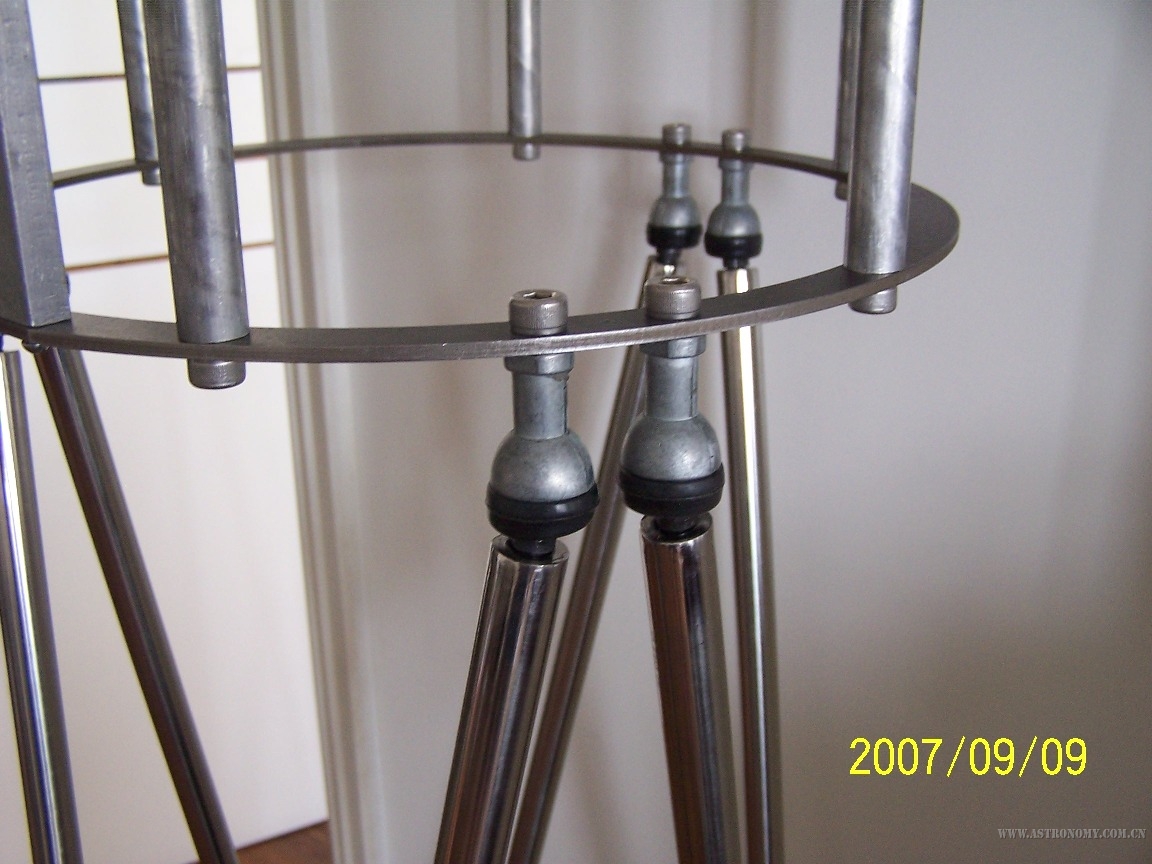

进度缓慢，不过今天终于立起来了。不锈钢管，两头焊的螺丝母。

高度如何？

高度如何？

调焦座

调焦座

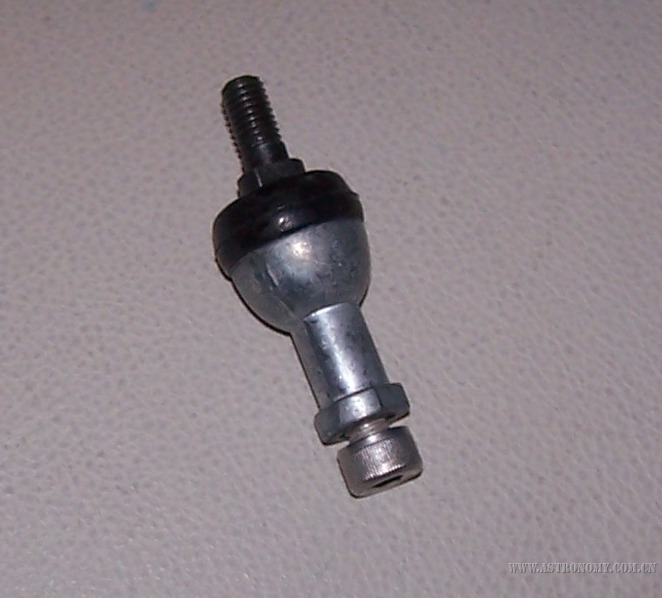

球头联接

球头联接
回复 顶~ 砸~

使用道具 举报

DirectX2 发表于 2007-9-9 15:43 | 显示全部楼层 来自： 中国–福建–福州 电信
不錯,期待下底座的設計
回复 顶~ 砸~

使用道具 举报

ZHENFANREN 发表于 2007-9-9 15:47 | 显示全部楼层 来自： 中国–辽宁–大连 联通
调焦座自己搞的？总重？
回复 顶~ 砸~

使用道具 举报

zzl520 发表于 2007-9-9 17:12 | 显示全部楼层 来自： 中国–湖北–十堰 电信
效率够高的！设计的不错！
回复 顶~ 砸~

使用道具 举报
