自制12英寸口径木质构架望远镜

[复制链接]
lyfst 发表于 2009-5-4 20:52 | 显示全部楼层 来自: 中国–河南–洛阳 电信
木头处理不好会变形的。
回复 顶~ 砸~

使用道具 举报

CXX5878 发表于 2009-5-4 20:58 | 显示全部楼层 来自: 中国–江西–吉安 广电网
反正要经常调的,木头处理不好会变形没关系
回复 顶~ 砸~

使用道具 举报

tangqt 发表于 2009-5-4 21:29 | 显示全部楼层 来自: 中国–广东–深圳–南山区 电信
楼主太有才了
回复 顶~ 砸~

使用道具 举报

 楼主| 张国新456 发表于 2009-5-5 13:50 | 显示全部楼层 来自: 中国–辽宁–阜新 联通

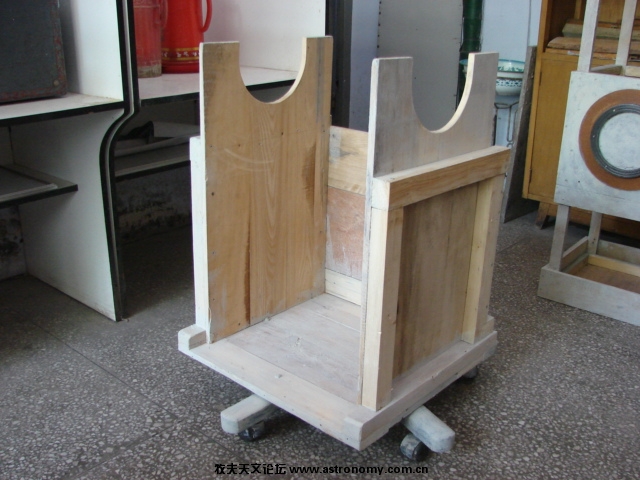

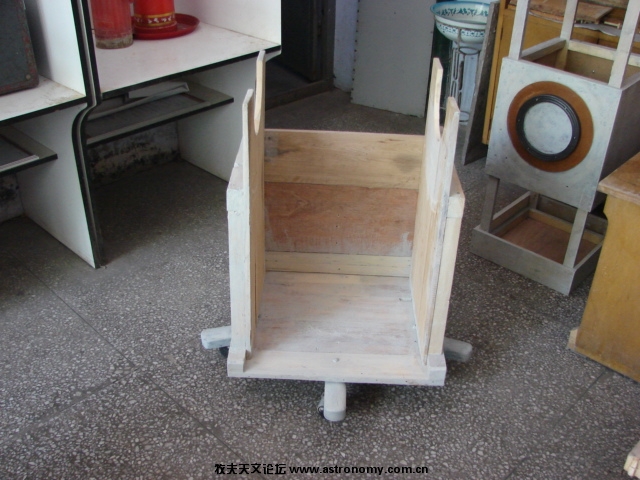

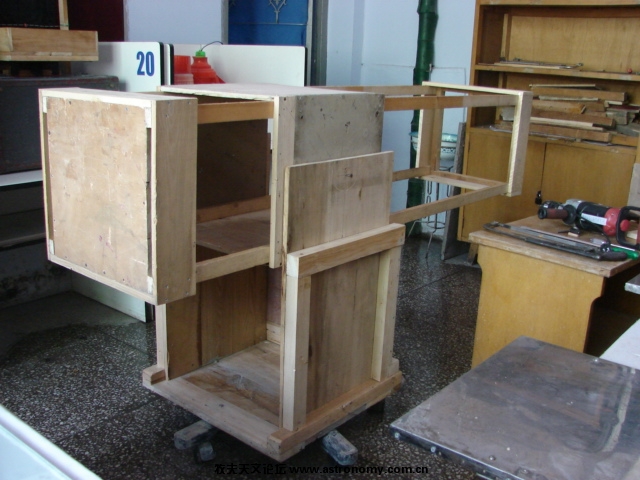

镜筒框底端是木板封着的,物镜座和物镜从侧面放入和取出。
回复 顶~ 砸~

使用道具 举报

Wah! 发表于 2009-5-5 14:03 | 显示全部楼层 来自: 中国–香港 汇港电讯有限公司
側面的四支架最好是每面加一條對角, 做成 N 字. 否則容易變形.
回复 顶~ 砸~

使用道具 举报

 楼主| 张国新456 发表于 2009-5-5 20:54 | 显示全部楼层 来自: 中国–辽宁–阜新 联通

物镜座上的光州调节杆

本帖最后由 张国新456 于 2009-5-6 13:16 编辑

下面的第一张照片,展示的是用于制作九点支承的全部零件和两个光轴调节杆。其余照片是配合说明光轴调节杆的。

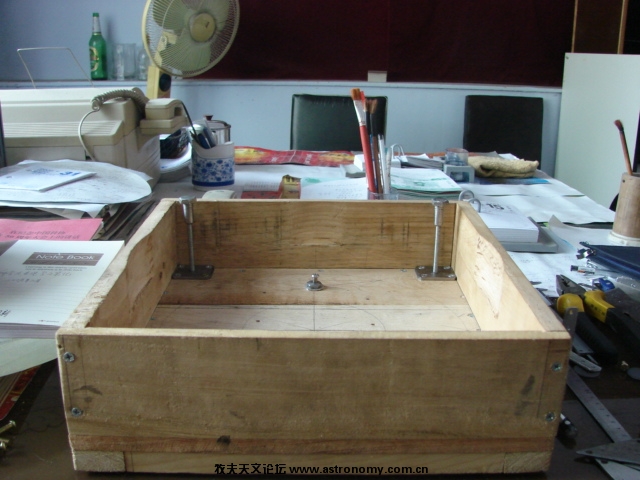

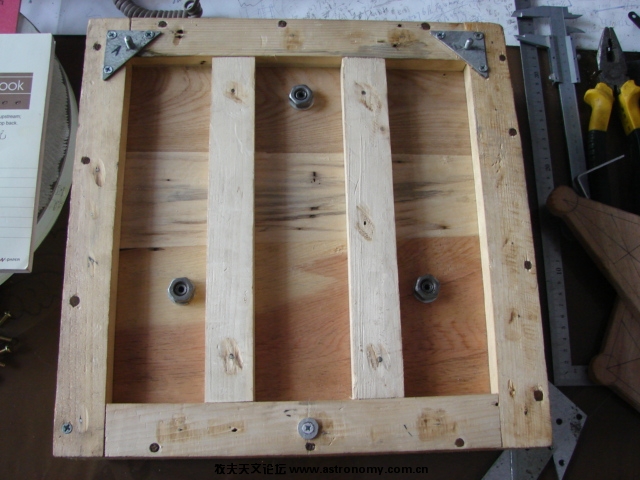

光轴调节杆用M6罗丝杆制成,调节杆上端是用M10螺丝制作的手柄。调节杆装配在物镜座(盒)的两个角上,在这两个角分别固定厚5毫米中心孔为M6的长方形铁板,与这两个角对应的背面分别装配了有M6孔的三角形铁板。当装有物镜的物镜座背面三点——两个调节杆点和在另一边上的一点,着在镜筒框底部的底板上时,通过两个调节杆在物镜座底端的伸出和回缩,就可以方便地把物镜主光轴调正。
两个光轴调节杆也可以安装在筒框底端的底板相应位置上。
九点支承的制作已基本完成,有时间再上照片。

回复25楼    在四根长木条(方)上是要加东西。
回复 顶~ 砸~

使用道具 举报

uk5158 发表于 2009-5-6 15:06 | 显示全部楼层 来自: 中国–北京–北京 联通
学习,学习。
回复 顶~ 砸~

使用道具 举报

zheng123 发表于 2009-5-6 15:59 | 显示全部楼层 来自: 中国–上海–上海 电信/鹏博士宽带
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

地球守望者 发表于 2009-5-6 18:25 | 显示全部楼层 来自: 中国–福建–龙岩 电信
本帖最后由 地球守望者 于 2009-5-6 18:28 编辑

强悍~~~~
建议整体架构加点金属材料,增加稳固性,例如四边的木条可以换成铝合金或者其他金属材料,稳定光轴
回复 顶~ 砸~

使用道具 举报

 楼主| 张国新456 发表于 2009-5-6 21:29 | 显示全部楼层 来自: 中国–辽宁–阜新 联通

九点支承的简易制作(续)

本帖最后由 张国新456 于 2009-5-6 22:48 编辑

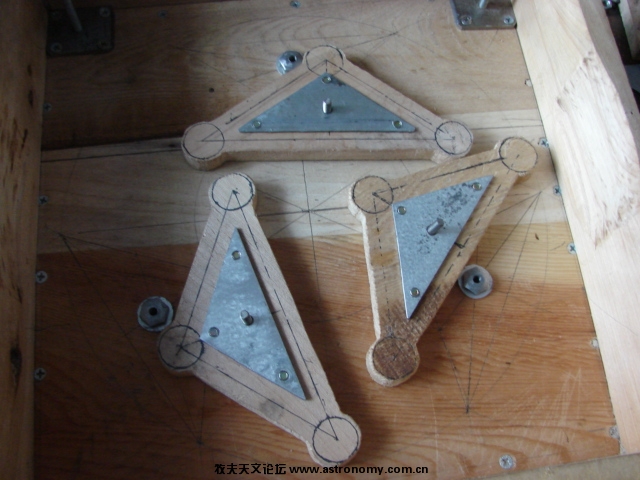

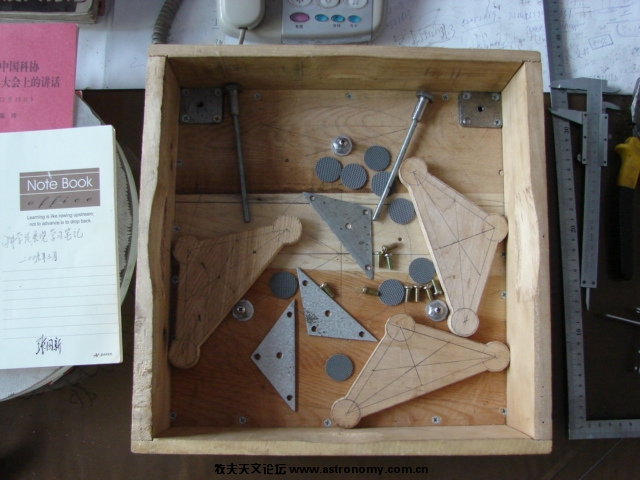

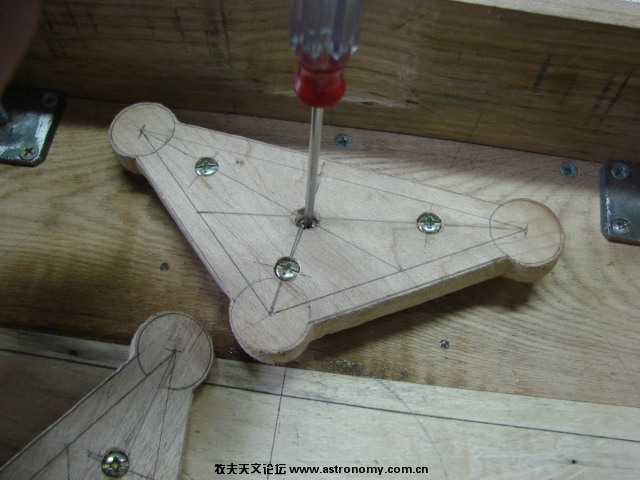

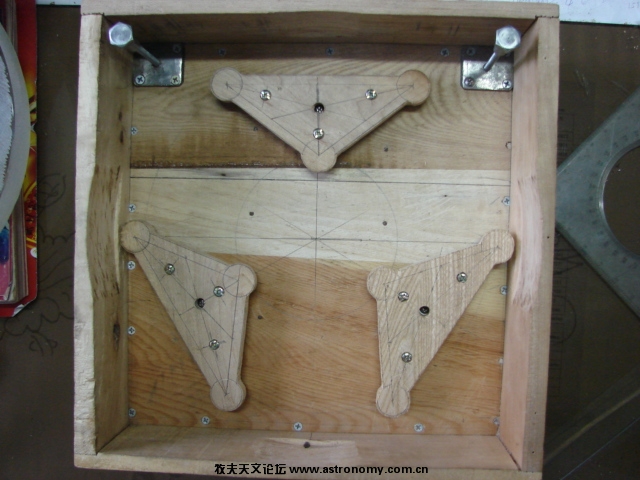

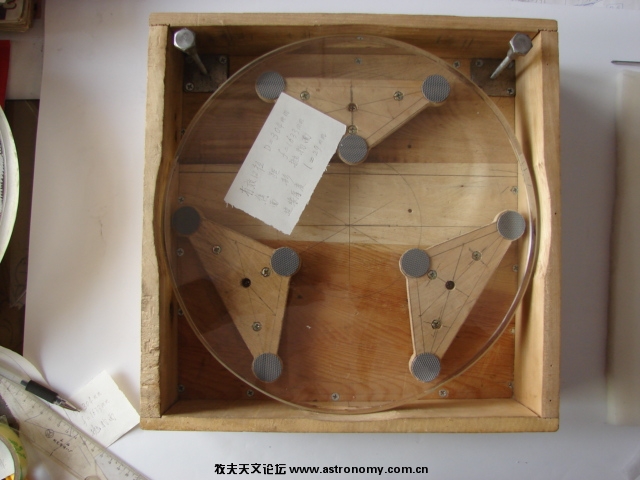

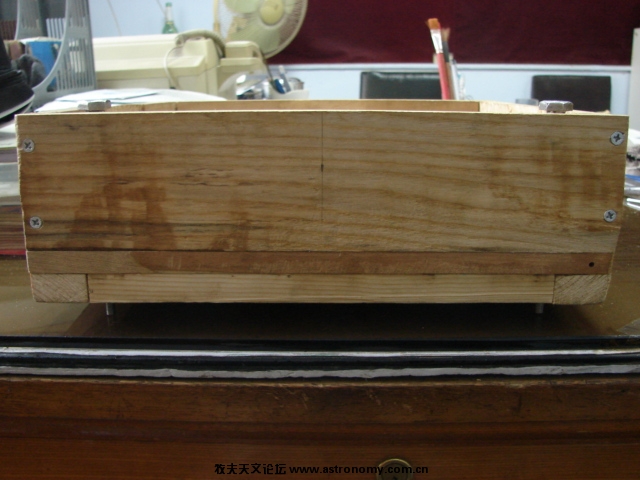

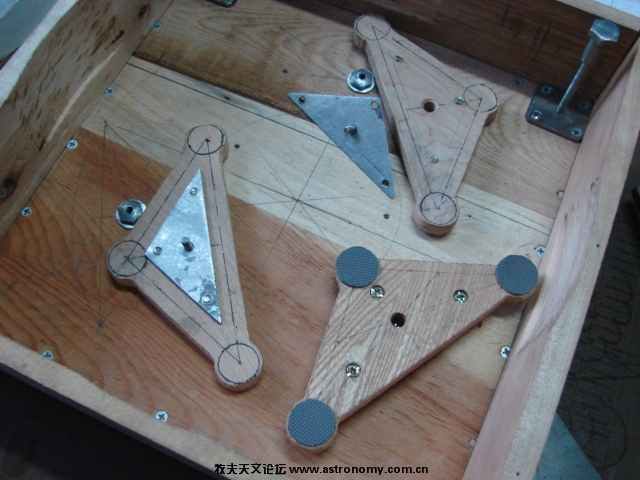

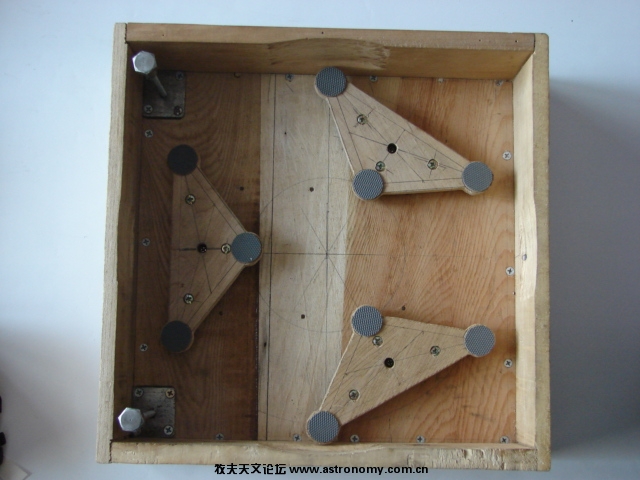

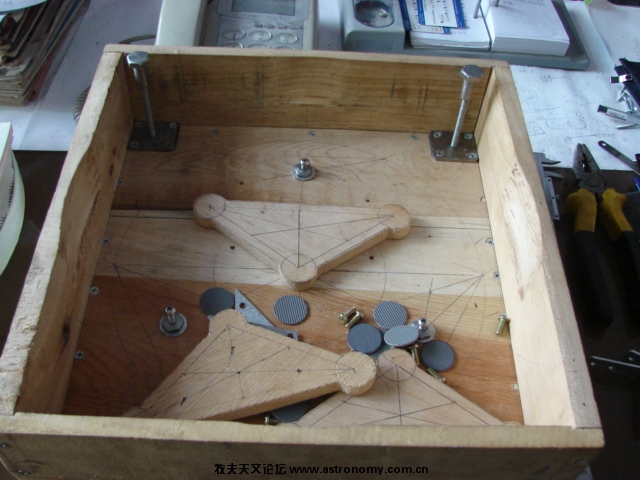

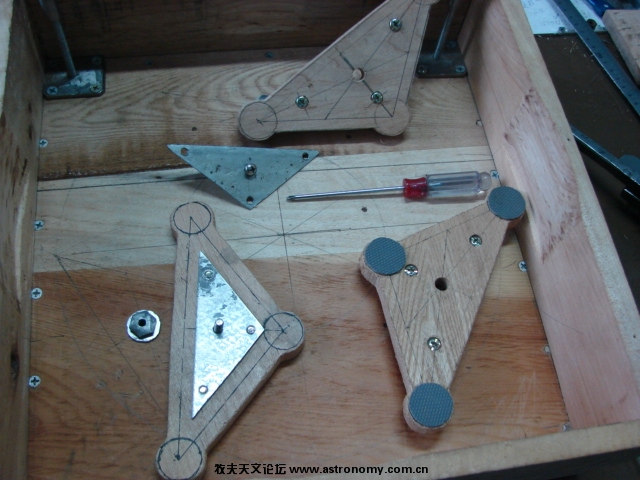

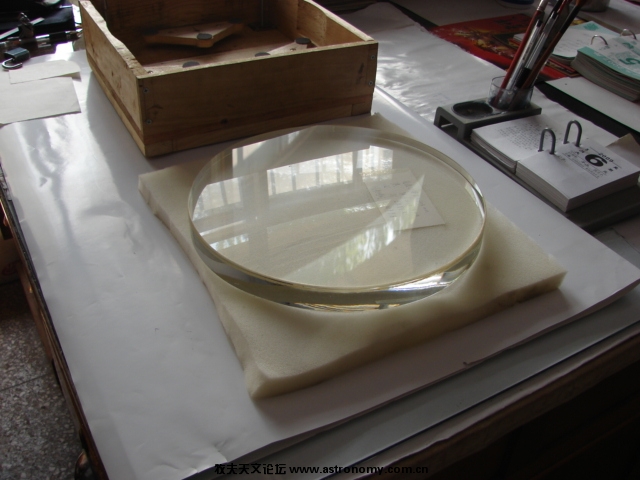

制作九点支承的材料已齐全,这些材料其实不多,有三个大小相同的木质三角形和三个大小相同的小铁板三角形,有作三个桩支点的M10长30毫米的三个螺丝和三个螺母(在物镜座背面),有使木质三角形和铁板三角形结合的九个M5长15毫米螺丝和用于木铁三角形与M10螺丝连接构成活结的三个M5长18毫米螺丝,还有九个圆形胶垫。见以下第一张照片。 把每个三角形都钻出四个孔,木质三角形三孔的直径钻成5毫米,以便使用M5螺丝把木质三角形与小铁板三角形结合再一块,为此,相应地小铁板三角形三孔钻成直径4.2毫米后用M5丝锥套扣,另一个是在重心位置的孔,对于木质三角形钻成直径8毫米的孔,使M5螺丝的帽可以通过,对于铁板三角形钻成直径5毫米的孔。见第二、三张照片。 木质三角形和铁三角形用M5螺丝俩俩结合后,把M5长18毫米螺丝穿入木铁三角形的重心孔。见第四张照片。本制作过程中,在上面步骤里,有一个木铁三角形绕着M5螺杆摇动不太灵活,便拆开把与螺帽接触的部位稍加扩展问题就解决了。三个主要部件做好后,把它们与有M5孔的M10螺丝连在一起 。见第五张照片。当M5螺丝拧到拧不动时,再把它回拧1至2周,此处不拧紧松动装配,这样使得木铁三角形能够以M10为支点轻松地摇动。见第六张照片。   在各三角形顶点处粘上橡胶垫,九点支承装置便基本完成。见第七张照片。把一块有效口径为304毫米的抛物面放入物镜座,九点支承效果很好。见第八、九、十张照片。
回复 顶~ 砸~

使用道具 举报

ljyu 发表于 2009-5-7 03:02 | 显示全部楼层 来自: 中国–广西–北海 电信
回复 顶~ 砸~

使用道具 举报

暗暗 发表于 2009-5-7 18:21 | 显示全部楼层 来自: 中国–广西–贵港 联通
张老师厉害,我的镜片就是你磨得啦
回复 顶~ 砸~

使用道具 举报

 楼主| 张国新456 发表于 2009-5-24 13:58 | 显示全部楼层 来自: 中国–辽宁–阜新 联通
本帖最后由 张国新456 于 2009-5-24 14:20 编辑

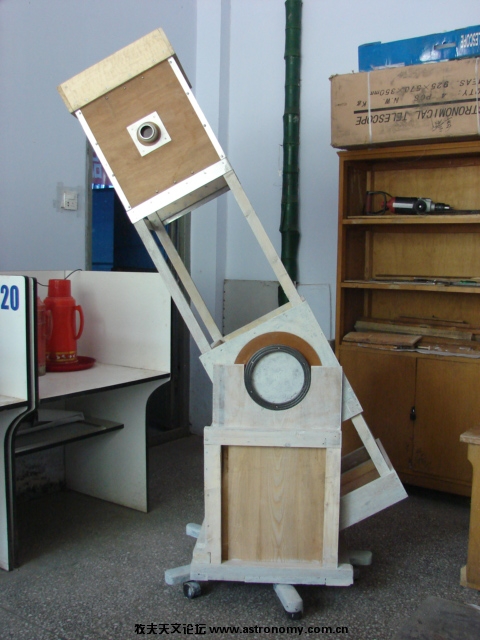

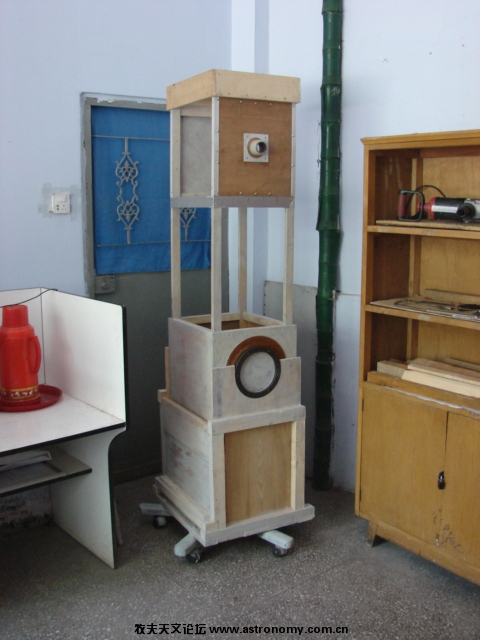

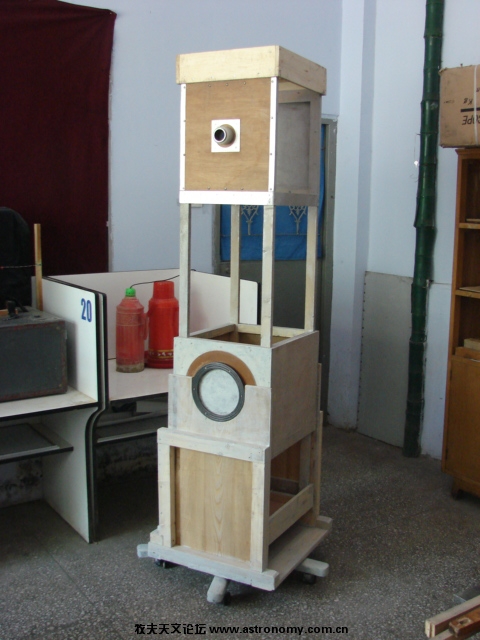

望远镜镜筒框两侧各安装一个铁环作转轮,铁环外径215毫米,内径165毫米,厚度16毫米。在筒框上部安装了一个目镜座,相对的另一侧还将安装两个,以适应不同镜面不同焦距的要求。
发表时间十分钟前。
旋转 DSC01350.JPG
旋转 DSC01360.JPG
旋转 DSC01354.JPG
旋转 DSC01348.JPG
旋转 DSC01341.JPG
回复 顶~ 砸~

使用道具 举报

emc 发表于 2009-5-24 18:17 | 显示全部楼层 来自: 中国–北京–北京–海淀区 联通
张老师的木工真不错!
回复 顶~ 砸~

使用道具 举报

 楼主| 张国新456 发表于 2009-5-27 13:07 | 显示全部楼层 来自: 中国–辽宁–阜新 联通
本帖最后由 张国新456 于 2009-5-27 13:21 编辑

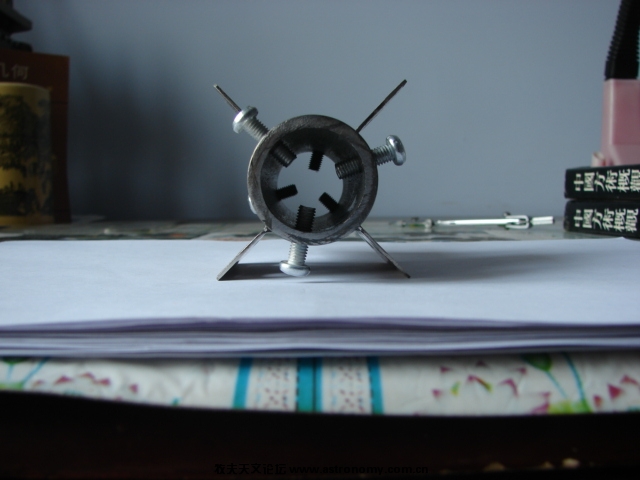

副镜架零件——
回复 顶~ 砸~

使用道具 举报

skyczheng 发表于 2009-5-27 13:27 | 显示全部楼层 来自: 中国–河北–石家庄 电信
又看了一遍帖子,镜子改做好了吧!
回复 顶~ 砸~

使用道具 举报

画蛇者 发表于 2009-5-28 10:26 | 显示全部楼层 来自: 中国–江苏–南通 联通
36# skyczheng[/i
镜子很赞哦,做工不错,
请问 加工镜子吗
回复 顶~ 砸~

使用道具 举报

cissy 发表于 2009-5-29 18:29 | 显示全部楼层 来自: 中国–辽宁–沈阳 教育网/沈阳航空工业学院
呵呵..姜还是老的辣
回复 顶~ 砸~

使用道具 举报

暗暗 发表于 2009-5-29 22:16 | 显示全部楼层 来自: 中国–广西–贵港 联通
张老师啊,呵呵,我这里还有块您磨得镜子呢
回复 顶~ 砸~

使用道具 举报

 楼主| 张国新456 发表于 2009-6-10 18:05 | 显示全部楼层 来自: 中国–辽宁–阜新 联通

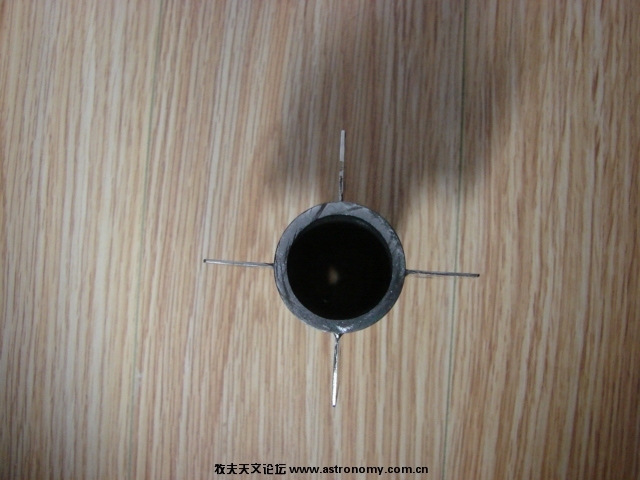

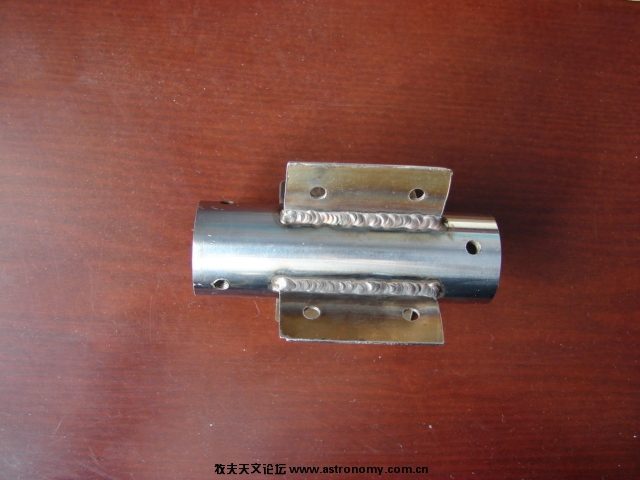

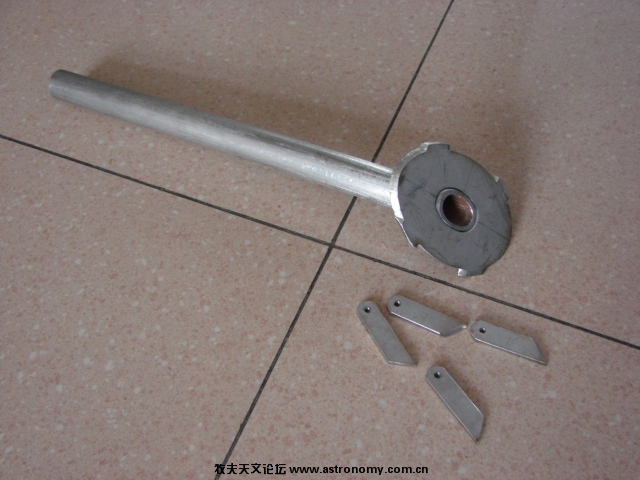

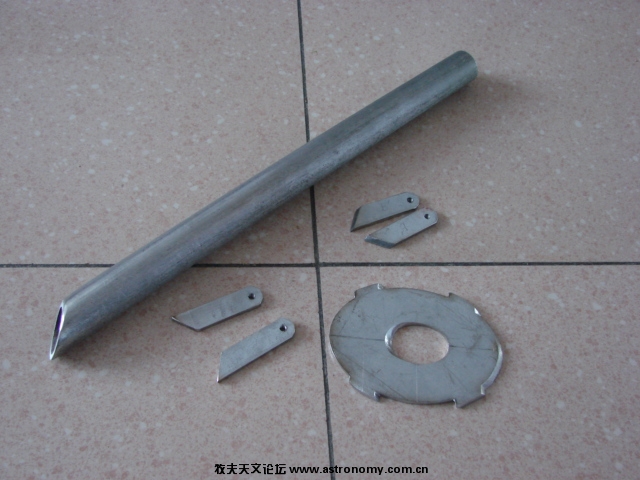

副镜架零件
副镜架部分不锈钢零件
近期将把它们焊到一块
回复 顶~ 砸~

使用道具 举报
