[讨论]自动导星的方案

由于赤道仪的极轴不准，齿轮间隙，PEC等原因造成了长时间曝光出现了托尾的现象。为了解决这个问题，就提出了自动导星的方案。

前提：
1)导星CCD
2)导星镜头或者望远镜
基本的原理：是通过导星CCD采集星点图像，然后通过一定的算法（专用的硬件或者电脑上软件实现），发出修正信号给赤道仪。

方案主要有4种：(更新了一下)
1)采用电脑软件导星：比如Guidemaster。一般的方案是:
CCD+USB连接到电脑;
赤道仪接线连到电脑上，可以采用两种方式：
   a.赤道仪的手柄通过连接线连到电脑上，GM采用ASCOm协议来进行控制，这种方式比较简单但是反应速度比较慢。
   b.赤道仪通过一定的转接器连到电脑上，比如ST-4，LX200接口等，这种方式比较复杂，而且转换器的价格都不便宜，优点是反应速度很快。
GM的用法：http://art.lamost.org/7-xkgb/GM/Guidemaster.htm

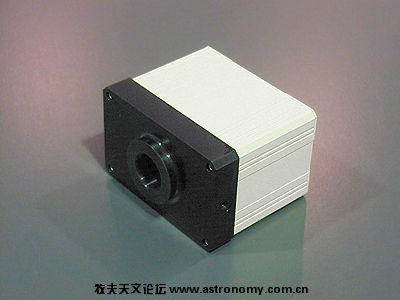

2)采用专用的内置硬件算法的导星CCD，对外提供ST-4标准接口。比如SBIG的SG-4，非常便携，不需要笔记本，缺点就是价格很贵。
http://www.atscope.com.au/sbig/smart_autoguider.htm

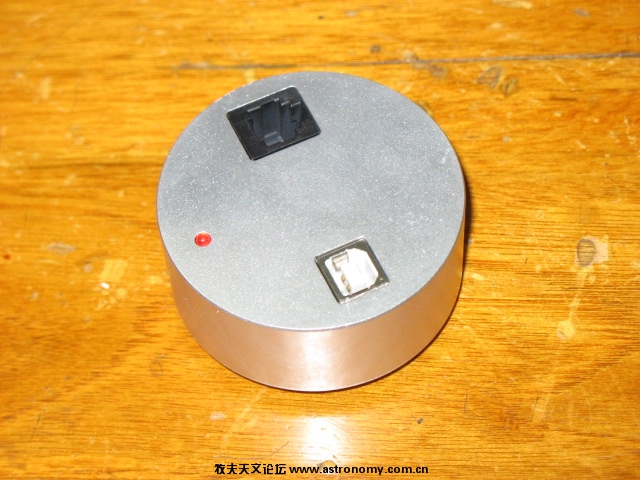

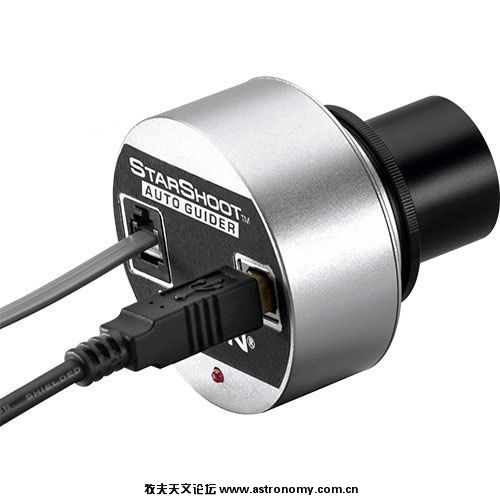

3)专用的导星CCD，同时提供ST-4标准接口，不需要转接器，但是还是需要笔记本电脑。比如QHY的导星 CCD配置QHD的软件。

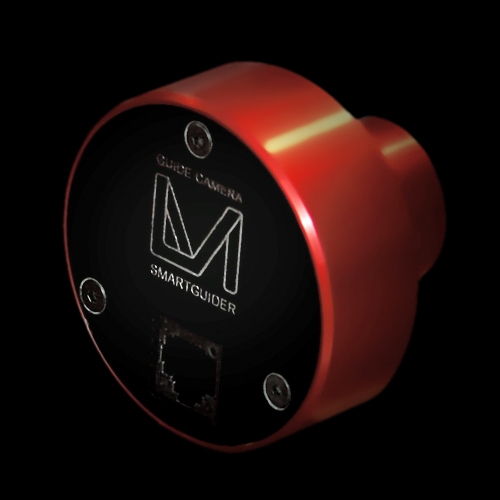

4) CCD+手柄（提供ST-4导星接口)，不需要电脑。。。价格适中。
http://www.lvi-cameras.com/cameras.asp


欢迎大家讨论。。。

正想了解这方面的问题。想问楼主一个问题！米德90星云版镜子能接自动导星设备吗！

正想了解这方买你问题。想问楼主一个问题！米德90星云版镜子能接自动导星设备吗！
skyczheng 发表于 2009-5-22 20:45


登录/注册后可看大图

这个不太清楚，主要看ETX有没有相应的接口，我要查查。。

另外这款即时能导星，由于是经纬仪，还是有旋场，拍行星还行，深空比较困难。。

它的支架可以调整。旋场可以解决。

看介绍那个SG-4 应该是很不错的，可是太贵了！

正想了解这方面的问题。想问楼主一个问题！米德90星云版镜子能接自动导星设备吗！
skyczheng 发表于 2009-5-22 20:45


登录/注册后可看大图

接口线可以参考：
http://www.bisque.com/help/theskyV6/Telescope/Telescope_Interface_Cables.htm

Device Name	Wiring Specifications
Autostar and Autostar II by Meade Instruments Corporation	DB9 Connector                                 登录/注册后可看大图	RJ22 Connector                                 登录/注册后可看大图

不知道SPC900NC和QHY5做导星CCD有何分别呢?效果如何呢?

不知道SPC900NC和QHY5做导星CCD有何分别呢?效果如何呢?
xmanlily 发表于 2009-5-22 21:43


登录/注册后可看大图

http://www.qhyccd.com/QHY5.html

Main Features

• Sensor: Micron 1/2inch MT9M001
• Active pixels: 1280*1024
• Pixel Size:    5.2um x 5.2um square
• Mono sensor and Color sensor available
• Peak QE=52%(Color) or 56%(Mono)
• USB2.0 High Speed  24Mpixel/s
• 15FPS@1280*1024  50FPS@640*480
• Uncompressed Video data
• Builin in Guide Port Guide port, Optic isolated
• Progressive Scan, ROI support
• Telescope Interface: M42/0.75
• Filter interface: M28.5/0.5  for 1.25inch Filter
• Size: 64mm diameter 26.5-32mm length

http://www.cloudynights.com/ubbthreads/showflat.php/Cat/0/Number/1385366/Main/1385016

SPC900NC is the Sony ICX098BQ. The chip is 4.60 mm (H) × 3.97 mm (V). The pixels are 5.6 × 5.6 (square pixels).

导星的精度要由CCD的灵敏度和pixel size和算法来看，从pixel size来看，QHY5要好。。。。

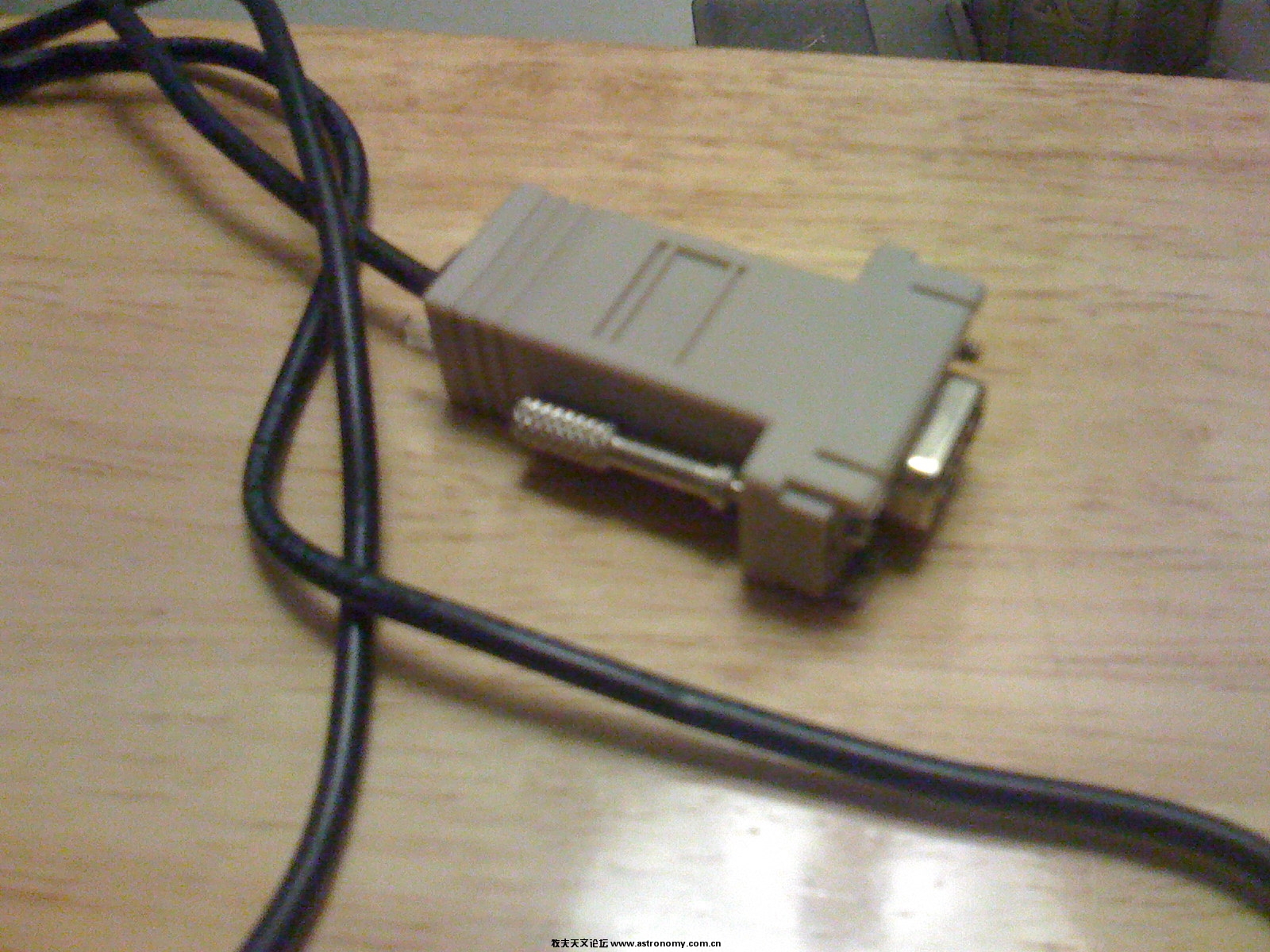

看的我头都大了，楼主有时间在帮我看看是否可以接摄像头自动导星。我拍的接口，你看是否和图的一致！

看的我头都大了，楼主有时间在帮我看看是否可以接摄像头自动导星。我拍的接口，你看是否和图的一致！
skyczheng 发表于 2009-5-22 21:59


登录/注册后可看大图

这个设备我没有，所有的资料都是从网上找到的，呵呵。

你的接口应该是接计算机吧，另外的接口呢？能用电脑控制赤道仪吗？比如skymap啥的。。

没试过。可能是接计算机的。我看和网上的图片差不多。在学习吧！楼主费心了！

SPC900NC和QHY5用同一导星镜,能够导多少等的星呢?

SPC900NC和QHY5用同一导星镜,能够导多少等的星呢?
xmanlily 发表于 2009-5-22 22:35


登录/注册后可看大图

这个方面的资料还没有，不过这和导星镜的口径，焦距和曝光时间有关。

请问LVI可以接在LXD75上吗？如果没有的话盲跟大概可以跟多久呢？

请问LVI可以接在LXD75上吗？如果没有的话盲跟大概可以跟多久呢？
kidschwein 发表于 2009-5-25 10:22


登录/注册后可看大图

LXD75没有ST-4接口，需要转换器，和SG-4的情形差不多。。

LXD75没有用过，精度感觉和CG5差不多，在极轴校正好的情况下，10分钟之内的盲跟应该没有问题，还清用过的同好说一说。。

HEQ5PRO能够直接上ST4导星吗？
