简易导星目镜的制作

[复制链接]
weiguo1688 发表于 2009-6-1 20:51 | 显示全部楼层 |阅读模式 来自： 中国–广东–广州–越秀区 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 weiguo1688 于 2009-6-1 20:54 编辑

如果经济实力雄厚，购买一只暗视野照明的导星目镜再好不过。如果缺米也没关系。可以找一只塑料的H目镜改装一只亮视野导星目镜。一来，H目镜十分廉价搞坏了不心痛；二来，塑料便于加工。下面我们以一支H9目镜为蓝本，改造一只导星目镜。
  改造导星目镜无非就是要在目镜的前端增加一个十字叉丝，这样就有了参照。那么我们就想办法在目镜透镜的前端用头发丝来拉一个十字线。

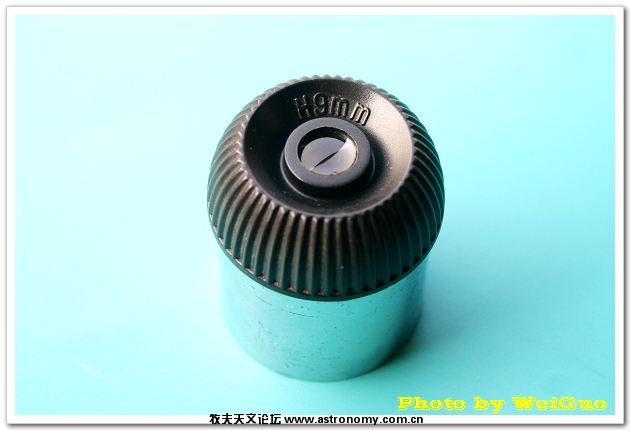

  这是一只塑料的H9mm目镜
  现在把它拆开

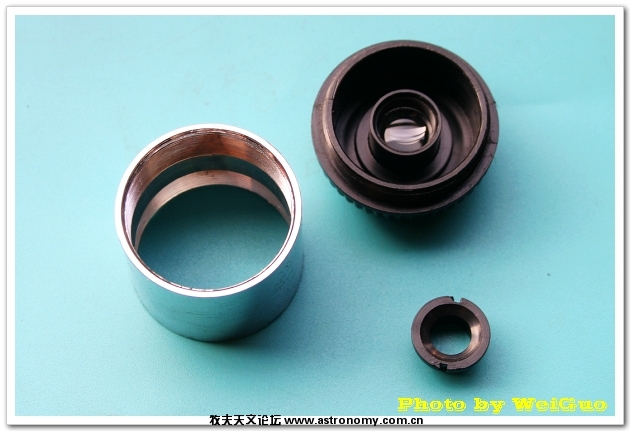

  然后把镜片组上方的卡环拧下来，我们将在在这个卡环的适当位置拉一个十字线。

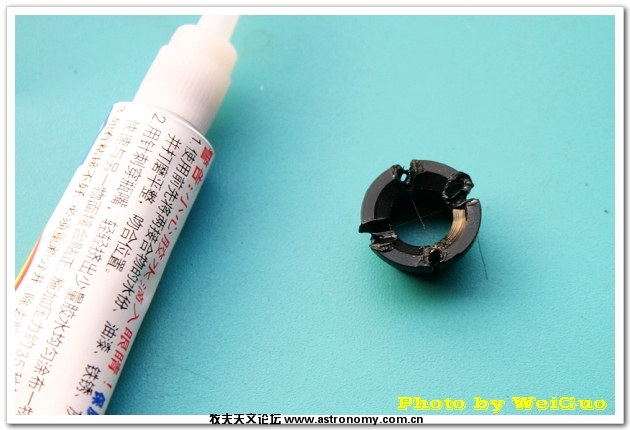

  先用烙铁在卡环的四周烫4个浅浅的槽，然后用锋利的刀片将槽向下切，深度要适当。因为我们要在槽底拉十字线，而十字线应该位于目镜组的焦平面上。切槽的深度可以慢慢试，切一点用头发丝试一下，知道从目镜看过去，头发丝是清晰的。十字线拉好后，先用烙铁把卡头发丝的槽先封住，然后滴上502胶。之前要尽量把头发丝拉直。这样目镜组的卡环就被装上了十字叉丝

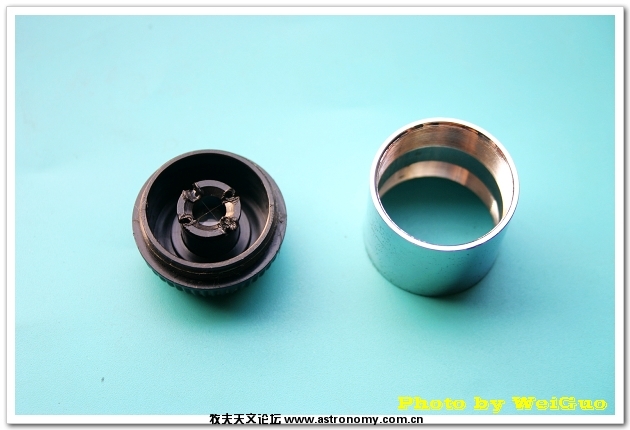

   接着把目镜组卡环装回去

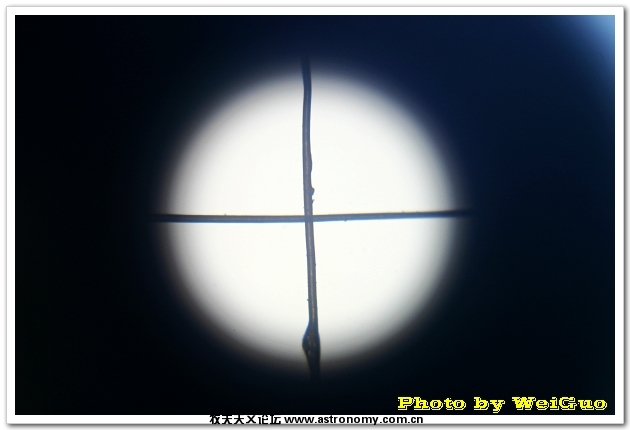

   看看，这就是从目镜后看过去的效果。这个在做的时候不小心让502胶残留在了头发上。
   好了，目镜的改造就完成了，剩下还有照明的问题。这个好办，只要在导星望远镜的物镜前端装一个红色的LED灯把视野照成红色的就行了。最好在LED的回路中串接一只电位器来控制LED的亮度，以适应不同的环境。
   怎么样，很简单把。有了这个DD，漂移法对极轴也方便了。
制作, 导星, 目镜

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
kson 发表于 2009-6-1 20:53 | 显示全部楼层 来自： 中国–广东–佛山 联通
强烈支持
回复 顶~ 砸~

使用道具 举报

毛毛电 发表于 2009-6-1 21:00 | 显示全部楼层 来自： 中国–北京–北京–海淀区 联通
装备真齐全！
回复 顶~ 砸~

使用道具 举报

skyczheng 发表于 2009-6-1 21:31 | 显示全部楼层 来自： 中国–河北–石家庄 电信
DIR精神，任何时候都支持！
回复 顶~ 砸~

使用道具 举报

wuleyun601 发表于 2009-6-1 21:31 | 显示全部楼层 来自： 中国–山东–青岛 联通
学习 收藏 了
回复 顶~ 砸~

使用道具 举报

neveruse 发表于 2009-6-1 23:05 | 显示全部楼层 来自： 韩国 首尔国立大学
一个问题：头发丝在天气变化的时候会不会太松或太紧？我记得小学自然课里有拿头发做湿度计的，就是因为湿度变化了头发长度会变化。
我觉得用0.1毫米左右的漆包线是不是更合适？也耐腐蚀
回复 顶~ 砸~

使用道具 举报

neveruse 发表于 2009-6-1 23:05 | 显示全部楼层 来自： 韩国 首尔国立大学
一个问题：头发丝在天气变化的时候会不会太松或太紧？我记得小学自然课里有拿头发做湿度计的，就是因为湿度变化了头发长度会变化。
我觉得用0.1毫米左右的漆包线是不是更合适？也耐腐蚀
回复 顶~ 砸~

使用道具 举报

 楼主| weiguo1688 发表于 2009-6-1 23:48 | 显示全部楼层 来自： 中国–广东–广州–越秀区 电信
我现在用的导星目镜是用头发丝做的，已经用了两年多，未出现问题。当然有细铜丝更好，只是我没有。只要足够细就行。
回复 顶~ 砸~

使用道具 举报

neveruse 发表于 2009-6-2 11:09 | 显示全部楼层 来自： 韩国 首尔国立大学
裸的铜丝可能不好，容易氧化，我以前拆坏的变压器有不少细的漆包线，有一层漆保护着应该比较耐久
回复 顶~ 砸~

使用道具 举报

capa1983 发表于 2009-6-2 11:16 | 显示全部楼层 来自： 中国–广东–佛山–顺德区 电信
亲眼目睹过大宝的“土装备”，让人钦佩之极，表面丑陋，内里高超，想法独特，实用之至！
回复 顶~ 砸~

使用道具 举报

machael 发表于 2009-6-2 12:03 | 显示全部楼层 来自： LAN
学习了！准备入门
回复 顶~ 砸~

使用道具 举报

bbird006 发表于 2009-7-23 00:39 | 显示全部楼层 来自： 中国–贵州–贵阳 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

夜星魂 发表于 2009-7-23 15:10 | 显示全部楼层 来自： 中国–山东–济南–莱芜区 联通
学习了！ 做工差点，不知道有没有更好的丝线选材？
回复 顶~ 砸~

使用道具 举报

武汉棒槌 发表于 2009-7-23 15:17 | 显示全部楼层 来自： 中国–湖北–武汉–黄陂区 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

gahwxf 发表于 2009-7-24 01:21 | 显示全部楼层 来自： 摩洛哥
  学习一下，回家自己搞个玩玩
回复 顶~ 砸~

使用道具 举报

ayuss 发表于 2009-7-24 12:38 | 显示全部楼层 来自： 中国–山东–济南 电信
学习了，支持DIY～
回复 顶~ 砸~

使用道具 举报

xhlzwlbh 发表于 2009-7-24 14:27 | 显示全部楼层 来自： 中国–山东–淄博 联通/山东理工大学
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

hynzmj 发表于 2009-7-25 17:42 | 显示全部楼层 来自： 中国–山东–烟台 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

zengus 发表于 2009-8-9 02:16 | 显示全部楼层 来自： 中国–上海–上海–闵行区 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

渊德 发表于 2009-8-9 17:11 | 显示全部楼层 来自： 中国–浙江–杭州 华数宽带
学到东西了~~~支持LZ
