风雨二十五载！蓦然回首看ATI显卡发展之路

  [复制链接]
 楼主| 水星人 发表于 2010-5-7 19:51 | 显示全部楼层 来自： 辽宁省本溪市 联通
[2005年，关键词：X1000]

X800在与6800系列的竞争中处于不利局面，最主要的因素就是SM3.0、SLI双卡互联和视频加速技术，因此ATI全新的X1000架构做到了完美支持SM3.0、全面支持CrossFire双卡互联和Avivo视频加速解决方案。在硬件架构上ATI首次采用了 Ultra－Theareding Dispatch Processor动态流控制，全面提高了SM3.0的执行效能，并且突破性的支持HDR+AA技术，可以说在架构上已经领先于GeForce 7系列。

针对高端市场，ATI除了推出X1800 XL显卡，还有工作频率更高的X1800 XT以及X1800 CrossFire显卡来和NVIDIA争夺市场。三款显卡都采用90纳米制造工艺的R520显示核心，拥有16像素着色管线。


登录/注册后可看大图

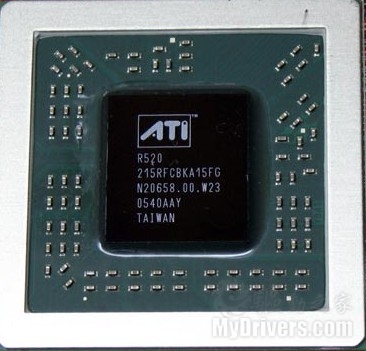

一代经典R520核心

不过，高频率的X1800XT与7800GTX勉强战平，性能优势并不明显。而早有准备的NVIDIA放出了高频版的7800GTX 512MB，这让X1800 XT再次陷入困境。为了在高端市场抵抗NVIDIA的冲击，ATI发布了具有48条像素着色单元的R580显示核心。当时的旗舰显卡X1900 XTX，便采用了R580核心。虽然R580核心还是采用了传统意义上的16条像素着色管线，但是它的像素着色单元比R520核心翻了三倍，达到了48 个。48个PSU让X1900 XTX展现出了过人的优势，在很多新游戏中性能表现非常突出，强大的硬件规格让HDR+AA技术也能够在高分辨率下流畅运行！

为了避免前两代CrossFire产品上所犯下的错误，ATI将X1900 CrossFire迅速推向了市场，这使得X1900 CrossFire超越了7800GTX 512MB SLI成为性能最强的游戏配置！

对于中端显卡市场，ATI则推出了X1600系列显卡（显示核心RV530），取代上一代X600和X700显卡。RV530是与R520同步推出的产品，不过它的架构与X1900 XT是完全相同的。X1600系列拥有12个像素着色单元和4个纹理单元，在新游戏中X1600拥有很强的性能，老游戏不能完全发挥X1600的性能。

X1600 XT性能超越了GeForce 6600GT，而且性价比相当不错，这迫使NVIDIA推出了GeForce 6800GS来暂时抵抗X1600 XT。如今X1600 XT依然是ATI中端主力，其性能与7600GS互有胜负，随着价格战的进行性价比越来越出色。


登录/注册后可看大图

X1300

X1300系列显卡则是X1000系列最低端的产品，采用RV515核心，用来替代上一代的X300/X600/X550显卡。X1300系列显卡采用了与X1800相同的架构，拥有4条着色管线、4纹理着色器和2顶点着色器，显存位宽为128Bit。X1300比同规格的7300GS系列拥有更强的性能，成为低端显卡最具性价比的选择。
回复 支持 反对

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| 水星人 发表于 2010-5-7 19:52 | 显示全部楼层 来自： 辽宁省本溪市 联通
[2006年，关键词：AMD、收购、没落]

虽然ATI凭借R580成功夺回性能之王，在DX9时代的表现也为人称道。此时NVIDIA以不在乎谁的产品最强，转变市场策略将重点放在成本与性能的平衡。虽然后来ATI的X1900以及DX1600在市场上也颇受欢迎，不过由于推出时间较晚，此时的NVIDA早就靠着7系列显卡装满了口袋，可以说ATI这次成本控制以及市场先机上。到了2006年，产品的高成本投入加上市场的不良反应让ATI的财政报告日益难看，再加上NVIDIA的步步紧逼，一度将ATI逼上绝境。

到了06年五月中旬，网上突然谣传起ATI将被收购的消息， 5月15日，据一家英国媒体报道，英特尔有可能收购ATI公司。几天后，ATI公司CEO Dave Orton出面辟谣，称此事纯属“无稽之谈”，并表示，虽然英特尔和ATi近期有接触，但属于常规的商业合作交流，与收购无关。 6月1日，ATi将被收购的传言又起，不同的是，迎娶ATi的“新郎”变成了英特尔的老对手——AMD公司。6月7日，IT网站 theinquirer.net分析师Charlie Demerjian对媒体表示：“AMD收购ATi是早晚的事情。”而处于芯片厂商下游的板卡厂商则认为，英特尔收购ATi更加符合逻辑。因为收购ATi 并不能增加AMD的处理器产量，同时还会得罪AMD当前的合作伙伴。尽管各方观点不一，但是7月4日，AMD收购ATi的消息再度传出。不过当时大多数玩家对这些“谣言小道”的态度是嗤之以鼻，认为只是无稽之谈。


登录/注册后可看大图

然而，这些“谣言”到了7月24日就成了铁一般的事实！在这天，AMD正式宣布以54亿美金收购ATI，消息如晴天霹雳震动整个业界！至此，ATI 这位走过了21年风雨岁月的红色巨人正式“没落”。

然而，故事并没有结束……
回复 支持 反对

使用道具 举报

 楼主| 水星人 发表于 2010-5-7 19:53 | 显示全部楼层 来自： 辽宁省本溪市 联通
[2007年，关键词：Radeon HD 2/3000、DX10.1]

在大家都以为ATI就要“颓废”之时，双“A”合并后的ATI成为AMD的图形事业部，并获得了更多的研发经费和技术支持。并购后的产品就是07年年底推出的Radeon HD 2900 XT，基于全新的R600核心。从此进入“HD”时代，以“HD”开头命名的习惯延续至今。


登录/注册后可看大图

R600


登录/注册后可看大图

HD 2900 XT

R600的诞生源于NVIDIA的G80发布，这是一种全新的着眼于未来的完全US化的GPU，在提供了强大的性能众多的特性外，还具有灵活的架构设计。同时在推出G80之际也推出了名为CUDA（Compute Unified Device Architecture）的GPU通用计算环境技术。而AMD-ATI的DX10产品却困扰于工艺上的各种问题，迟迟拿不出成品，工艺从65nm到 90nm之间不断变更，实验室里被枪毙掉的版本编号越积越多。

终于在G80的中低端产品G84/86发布一个月后，ATI也开始了自己的DX10产品发布，同时。此次发布的ATI产品有基于R600核心的 HD2900、HD2600和HD2400三个档次的显示芯片。HD2900致力于中高端，对手是8800GTS；HD2600主攻中低端，对手是 8600/8500；而显存位宽只有64bit的HD2400主攻对游戏性能要求不高的普通用户。继承了ATI重视视频播放能力的传统，R600系列的所有产品都具有内置的5.1声道的音频芯片，将音频与视频信号通过HDMI接口输送出去。

R600与G80一样，都属于完整支持DX10的硬件设计。64个US共320SP，浮点运算能力达到了475GFLOPS，大大超过了G80 345GFLOPS的水平。512位回环总线为芯片提供了更大的显示带宽。采用了新的UVD视频方案，支持对VC-1与AVC/H.264的硬件解码。对 Vista的HDMI音视频输出完整支持，通过DVI——HDMI的转接口能够同时输出5.1环绕立体声的音频和HDTV的视频信号。

从规格上看，R600全线与对手可以说是旗鼓相当，但ATI一贯的驱动问题在R600发布前都在困扰着测试人员。另外这次的R600发布似乎缺少了旗舰产品，HD2900XT无论是价位还是性能都与8800GTS基本处于同一档次。缺少旗舰的发布，给新生的R600蒙上了一层阴影。

与G80将SP调度机制集成在显示芯片内的设计思路不同，对于SP的应用，R600更需要驱动的支持以提升每个US的5SP的独立工作效率，目前尚未成熟的驱动未能百分之百发挥R600的真正实力。R600的设计既向目前的工艺水平妥协以换取理论上更强大的性能，同时完全按照DX10的规格进行超前的硬件设计，可以说又是一款非常平衡的产品。

规格强大的R600系列有着准确的市场定位，能够制约R600的只剩下产能与驱动程序，如果AMD-ATI能够把这个问题完美的解决掉，重塑 R300的辉煌也并不是什么困难的事。不过不久，NVIDIA就推出了改进版G80核心诞生了。新核心被命名为G92，基于成熟的65nm工艺，综合表现要强于R600，从此NVIDIA的“马甲”策略正式开始。

不过AMD-ATI也不愿服输，新发布的代号RV670的Radeon HD 3000让我们看到了ATI的愿景和希望。2007年12月，Radeon HD 3870和Radeon HD 3850发布了。RV670的卖点主要是R600相当的性能但是只需要一半功耗、UVD、优化流式数据运算、灵活的多GPU交火平台、完整的PCIE 2.0方案。


登录/注册后可看大图

RV670

RV670使用了比NVIDIA更为先进的55nm制造工艺，导致RV670的面积要比R600小54%，而G92比G80小大约36%，良品率明显高于NVIDIA的高端产品，成本和售价自然更为理想。完整的DX10.1的硬件支持，其中的强制4AA、FP32纹理过滤都是目前D3D10硬件都已经具备的特性，而Gather4其实就是RV530就引入的Fetch4。真正是DX10.1新引入的特性主要是cube map array、程序员控制AA取样模板、INT16 Blending、MS Buffer读/写，都让RV670亮点多多。

HD 2/3000系列产品包括：Radeon HD 2400 Pro、HD 2400 XT、HD 2600 Pro、HD 2600 XT、HD 2900GT 、HD 2900Pro、HD 2900 XT；HD 3000（IGP）、HD 3100（IGP）、HD 3200（IGP）、HD 3300（IGP）、HD 3450、HD 3470、HD 3650、HD 3690、HD 3830、HD 3850、HD 3850 x2、HD 3870、HD 3870 x2
回复 支持 反对

使用道具 举报

 楼主| 水星人 发表于 2010-5-7 19:53 | 显示全部楼层 来自： 辽宁省本溪市 联通
[2008年，关键词：Radeon HD 4000]

RV670的表现终于让刚刚合并的AMD-ATI松了一口气，不过这个时候对手的G92的潜力也已经被挖掘殆尽，需要全新的架构进行不重。2008 年6月，NVIDIA正式推出了全新的GT200核心。代号GT200的GeForce GTX 280是NVIDIA基于第二代统一着色器及计算架构的第一款产品，架构归属于为G100，在性能上相对上一代的产品（G80）来说快大约50%到 100%。虽然体积庞大，功耗和发热都不低，但强悍的性能还是让众多玩家相继追捧。

刚刚稍微轻松的AMD-ATI不得不紧锣密鼓的进行下一代产品的研发，终于推出了代号RV770核心架构。不过这次AMD-ATI并没有将心思花费在性能王者的面子问题上，转而走小核心道路。代号RV770的Radeon HD 4870、HD 4850和GT200一样属于第三波次的DirectX 10产品，不过和GT200几乎完全性能先决的策略不同的是，RV770走的是攻占中端市场，避开了NVIDIA旗舰级GT200架构的锋芒，为广大的普通用户创造了极具价值GPU选择方案。


登录/注册后可看大图

RV770

RV770拥有10个SIMD Core，每个SIMD Core内的VLIW单元数量为16个，因此从SIMD内核数量看RV770是RV670的2.5倍，而SIMD内核中的运算资源并没有变化，VLIW单元数量从64个增加到160个。因为每个VLIW单元是“1大4小”结构，即一个全功能SP单元和4个仅能执行乘加运算而无法执行连乘运算的部分功能 SP。所以整体上RV770拥有800个流处理器。

RV770运算资源的大幅度扩充带来Shader单元的性能提升，但是让NVIDIA更没有想到的是ATI潜心研究改进了R600以来GPU的后端设计，主要是RBE（Render Back-End）单元，也就是NVIDIA所称的ROP单元。RBE单元主要用来实现多重采样和抗锯齿以提高画质或者降低高画质下GPU的性能衰减。


登录/注册后可看大图

采用GDDR5显存的HD4870

除了RBE单元的改进，ATI还做了一项工作，那就是彻底摒弃了一直处于争议的R600 Ringbus环形内存控制器总线，使用AMD擅长的Crossbar总线。Ringbus最大的优势在于可以用最少的晶体管来实现最大的带宽，但是 Ringbus的代价是极大地整体延迟和粗糙的数据流动管理。业界公认的最快的互联方式只有Crossbar，NVIDIA虽然承受着高集成度带来的苦恼，但一直坚持使用Crossbar。

这3方面的改进让RV 700成为一款在性能和功耗上表现优秀的GPU，同时不触碰NVIDIA最高端产品的思路让ATI获得了中高端的大量市场份额。加之以往积累下的细分市场经验，Radeon HD 4000系列在中低端也诞生了普通用户能够接受的产品，在多个市场层面形成了对市场的控制和对NVIDIA的冲击。这时的NVIDIA虽然在最高端无忧，但是在主流市场上只能用G92的衍生核心来保护逐渐被ATI抢走的份额，至此AMD-ATI完成了并购之后的第一波反击。

Radeon HD 4000系列包括：HD 4200（IGP）、HD 4290（IGP）、HD 4350、HD 4550、HD 4650、HD 4670、HD 4730、HD 4770、HD 4830、HD 4850、HD 4850 x2、HD 4870、HD 4870 x2、HD 4890。
回复 支持 反对

使用道具 举报

 楼主| 水星人 发表于 2010-5-7 19:54 | 显示全部楼层 来自： 辽宁省本溪市 联通
[2009年：关键词：Radeon HD 5000、DX11领先]

到了2009年，中低端市场上NVIDIA依旧靠着马甲G92与AMD-ATi抗衡，虽然高端产品线上的GTX 280高枕无忧，但事实上利益丰厚的肥肉还是在中低端产品线上，虽然NVIDIA并不是很占优，但从G80时代积累下来的高人气还是稳坐钓鱼台。不过这一形势到下半年发生了巨变。

2009年9月23日，AMD率先发布了全球首款DX11显卡Radeon HD 5870，强悍的1600个流处理器使其一举登上当时单卡性能之巅，规格稍低的同门兄弟HD 5850也随之问世，与HD 5870双剑合并一同锻造出基于Cypress（RV 870）核心的HD 5800系列。由此，DX11时代之门正式开启。显卡采用的RV870核心采用第二代40nm工艺制造、搭载第四代GDDR5显存、拥有1600个流处理器、Eyeinfinty多屏显示技术、超低待机功耗等。最为关键的是Radeon HD5870给了用于一把打开DirectX 11这扇大门的钥匙，同时取得了对NVIDIA上一代顶级单卡Geforce GTX285的全面领先。无论是技术、规格还是性能，ATI用再一次登上GPU王座，达到了反击的新高点。


登录/注册后可看大图

相比三个前辈，代号RV870的Radeon HD5870在架构上的变化不大。但得益于R600使用的SIMD结构VLIW组织方式流处理器体系的繁殖能力，它的规模再次扩大了2.5倍。量变引起质变，我们只要将R600和RV870进行简单的对比，就不难发现两者之间的巨大落差。RV870的晶体管数量创记录的达到了21亿个，流处理器也从 R600时代的320个肆无忌惮的扩充到了1600个。同时纹理单元（TMU）、渲染后端（ROP）的规模也有同步扩张。加上UTDP和带宽节约技术的改进，这显然是一个问世就直奔性能王座而去的产品。

很显然在DX10初代HD2000惨遭失利后，痛定思痛的ATI近几代产品的进步非常大，HD3000率先启用新工艺并支持DX10.1标准，HD4000放弃Ringbus环形总线并首次使用尚未定型的GDDR5显存，HD5000则大踏步进入DX11时代并拿下性能宝座。


登录/注册后可看大图

HD 5870

从商业策略而言，RV870继续延承了RV670、RV770的小核心策略，使得其性能/成本比十分突出，使得竞争对手在性能/成本比上很难超越。并且RV870发布也选择了一个十分合适的档期，刚好在NVIDIA GT200和Fermi青黄不接的时候。结果证明R600架构早已不是当年阿斗，在经历了失败镇痛之后它找到了正确的方向，绽放出了夺目的光芒。ATI通过不断的放大芯片规模，加强周边设计，让R600架构起死回生。

HD 5000系列的全面进攻，让NVIDIA长达半年都有些抬不起头，仅能依靠老一代显卡苦苦支撑，虽然期间推出过全新工艺的GeForce 、GT 220和GT 240，但都是杯水车薪。在AMD-ATI全面获胜同时，一向不肯轻易服输的NVIDIA又在密谋什么呢？
回复 支持 反对

使用道具 举报

 楼主| 水星人 发表于 2010-5-7 19:55 | 显示全部楼层 来自： 辽宁省本溪市 联通
[2010年：关键词：挑战，HD 6000？]

终于在蛰伏半年和AMD-ATi全线DX11显卡到位以后，NVIDIA于2010年3月26日推出了划时代的GF100全新架构，并号称“世界上最快的GPU”，首先推出的GeForce GTX480/470也成功击败了HD 5870/5850。虽然在功耗和发热量上有些“吓人”，不过NVIDIA不久就拿出“谁是真DX11显卡的口号”来反击AMD-ATI，不过从实测来看 GF100的Tesselation性能的确不容小视。

不过即便如此， AMD-ATI这边好似闲庭信步，似乎早已胸有成竹，在GTX 480出现之后除了发布一款2GB显存+6屏输出版本的HD 5870，其它好像并没有什么动作。是在秘密研发传说中的HD 6000还是另有所图？在此我们不好评论，届时又会上演怎样的A/N大战，而AMD-ATI的未来发展路在何方？拭目以待！


登录/注册后可看大图

写在最后：我们今天故事到此就告一段落，笔者做这篇文章并不是希望大家要为ATI喝彩亦或怎样，只是希望大家能记住在过去的25年ATI走过的风风雨雨，为图形技术领域作出的贡献不可磨灭。最后也希望二十年后的今天，当我们拿起手中的显卡（如果那时还叫显卡的话），还能看到曾经红色巨人ATI的身影。

鉴于时间、精力、水平有限，文中出现的失误、疏漏、偏颇之处在所难免，文中也参考了一些过往的经验，还请广大老鸟玩家批评指正。文章最后附录了 ATI由3D时代开始到现在的全线桌面显卡详细规格，有兴趣的玩家可以查阅。另外，如果时间允许，后面的时间还会奉上NVIDIA的历史回顾，敬请期待！
回复 支持 反对

使用道具 举报

 楼主| 水星人 发表于 2010-5-7 19:55 | 显示全部楼层 来自： 辽宁省本溪市 联通
[附录：ATI全线桌面显卡详细规格一览]


登录/注册后可看大图

注：图片来自TechARP.com
回复 支持 反对

使用道具 举报

stamps365 发表于 2010-5-7 19:57 | 显示全部楼层 来自： 广东省广州市 华为云
回复 15# 水星人


    知道有这回事就好了，那好要学什么
回复 支持 反对

使用道具 举报

lktjnu 发表于 2010-5-7 20:10 | 显示全部楼层 来自： 天津市津南区 联通
水星兄是做IT的？这么详实的资料！支持ATI！
回复 支持 反对

使用道具 举报

solarshen 发表于 2010-5-7 20:23 | 显示全部楼层 来自： 江苏省盐城市 中移铁通
查了下，还用的RADEON 9550的~~落伍了！
回复 支持 反对

使用道具 举报

 楼主| 水星人 发表于 2010-5-7 21:13 | 显示全部楼层 来自： 辽宁省本溪市 联通
回复 29# lktjnu
不是搞IT的，我是在驱动之家上看到的，转载过来的！
回复 支持 反对

使用道具 举报

socket462 发表于 2010-5-7 21:18 | 显示全部楼层 来自： 湖北省武汉市 联通
看完了，等北方群岛出了，就入一块，用来打暗黑3
回复 支持 反对

使用道具 举报

故园旧梦 发表于 2010-5-7 21:53 | 显示全部楼层 来自： 北京市 联通
我觉得现在A卡很悲剧啊~！现在好多游戏和软件厂商都只针对N卡做优化
回复 支持 反对

使用道具 举报

Eldghost 发表于 2010-5-7 22:31 | 显示全部楼层 来自： 辽宁省沈阳市 沈阳广电电信合作宽带
看完了，等北方群岛出了，就入一块，用来打暗黑3
socket462 发表于 2010-5-7 21:18


登录/注册后可看大图





这位朋友的ID很有趣。。。也是AMD的人呵呵
回复 支持 反对

使用道具 举报

Eldghost 发表于 2010-5-7 22:33 | 显示全部楼层 来自： 辽宁省沈阳市 沈阳广电电信合作宽带
AMD ATI，都是以小搏大的典范
现在A的集成平台确实性能更好性价比也高，托了收购ATI的福。。。
回复 支持 反对

使用道具 举报

 楼主| 水星人 发表于 2010-5-7 22:39 | 显示全部楼层 来自： 辽宁省本溪市 联通
我的是HD3850~
回复 支持 反对

使用道具 举报

花楹 发表于 2010-5-7 23:06 | 显示全部楼层 来自： 加拿大
虽然我的本是ATI的显卡,不过说实话我还是比较喜欢NVDIA的~
回复 支持 反对

使用道具 举报

ppsky82615 发表于 2010-5-8 01:31 | 显示全部楼层 来自： 云南省昆明市 联通
Readon7500是我的第一款显卡
然后就是GF7600GSAGP版、8400GS、9500GT 共此4款。。
一直感觉N卡驱动比A卡好所以没选择了A卡后来。
回复 支持 反对

使用道具 举报

后心发冷 发表于 2010-5-8 10:31 | 显示全部楼层 来自： 北京市西城区 联通
哈哈哈，也看到了越来越耗电的发展史。
回复 支持 反对

使用道具 举报

深夏 发表于 2010-5-8 10:40 | 显示全部楼层 来自： 广西防城港市 电信
。。。。篇幅长度好大
