EQ3-2 九尾改造

[复制链接]
jxsky 发表于 2010-6-13 20:56 | 显示全部楼层 |阅读模式 来自： 中国–江西–南昌 中移铁通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 jxsky 于 2010-6-14 08:59 编辑

我是便携主义者，曾在07年将EQ3-2的原配脚架开锯见http://www.astronomy.com.cn/bbs/viewthread.php?tid=80815&highlight= ，现在又闲着没事打起锯九尾的念头了，没好工具锯子还是3年前那把，自已胡乱锯的，说实话没认真锯，哈哈。
目的很简单：可以当九尾用同时接主镜和导星镜，减少力矩，减轻重锤负重。
我实验过，背负式一个重锤不够平衡，而采用我下面最终的分列式后，一个小重锤还有余量，哈哈。而如果不锯平九尾，则不论是背负式还是分列式，我下面这套器材(含摄星镜导星镜，平场镜和相机)均不能用一个小重锤保持平衡。
。



登录/注册后可看大图


登录/注册后可看大图



改造前九尾有高度突出，所以要垫东西才能接镜子，如下图：


登录/注册后可看大图


登录/注册后可看大图




完工一半的图如下：


登录/注册后可看大图


登录/注册后可看大图



锯平九尾后，可以不垫东西接主镜和导星镜了，如下图：


登录/注册后可看大图


登录/注册后可看大图




登录/注册后可看大图


登录/注册后可看大图




登录/注册后可看大图


登录/注册后可看大图




登录/注册后可看大图


登录/注册后可看大图




最后一张图的导星镜，因为没找到短的M6螺丝所以下面垫了块木块。
摄星镜和导星镜间的平衡我暂时是通过将一木条接在九尾一端沿长后再接导星镜，之后测试完全平衡，没拍图，呵呵。还有一种方案是在接主镜的九尾端再向内侧一点打个孔和主镜互联，这样减短主镜端的力臂。刚性问题有待导星测试，如果测试有问题则改回主镜导星镜的背负式，或升级到EQ3-D组件，但那样重心会高太多一个小重锤肯定不够。

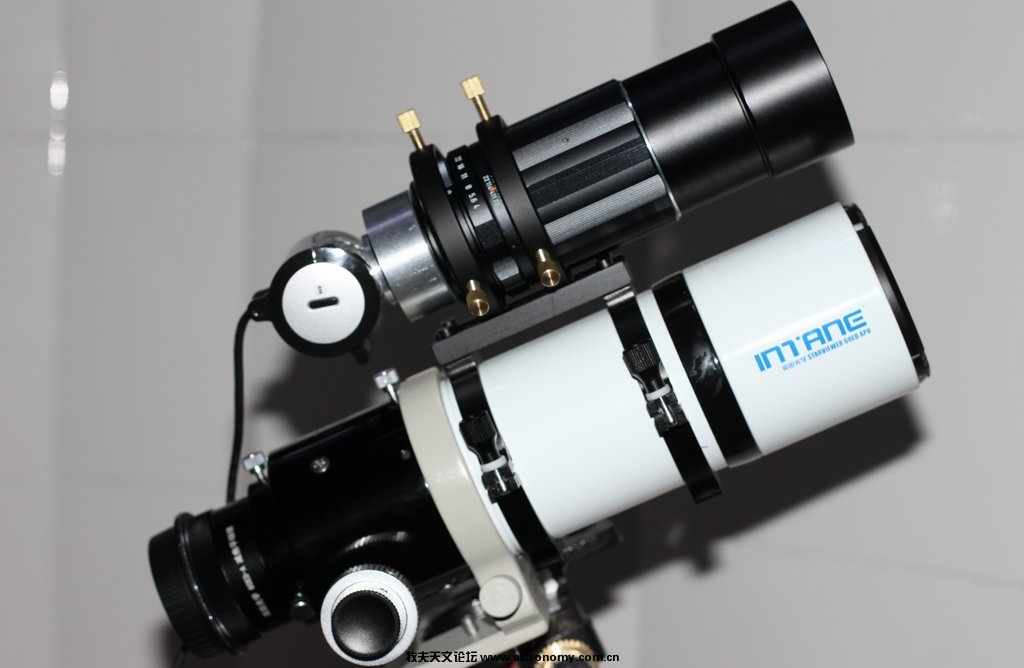

再来张背负式的图
改造

评分

参与人数 1牧夫币 +15 收起 理由
northwolfwu + 15 便携到底！！

查看全部评分

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
南宁-星友 发表于 2010-6-13 20:59 | 显示全部楼层 来自： 中国–广西–南宁 电信/午夜阳光网吧(荆门分店)
不管怎么变，也比我好多了
这家伙很懒，什么都没留下.............
回复 顶~ 砸~

使用道具 举报

后心发冷 发表于 2010-6-13 21:26 | 显示全部楼层 来自： 中国–北京–北京–海淀区 联通
本帖最后由 后心发冷 于 2010-6-13 21:28 编辑

这个活干的可以！因为抱箍版很局限的，这个小加工一下子改变了平台的使用方式。
不过，这个改进不能叫九尾（鸠尾改进）。因为他依然不能按照螺丝夹紧的原则来固定主镜，导致每次需要上下螺丝。
此外，如果在接上相机，按照摄导都能合焦的实际长度来看，一旦赤纬东西南北都能平衡顺滑，则甚好，就把它固定下来，不用在考虑上其他的设备了。
QQ：17983177
不和环境斗，不和哈勃斗，不和同好斗，不和自己斗。---------为人民服务的天文科普SB ...
回复 顶~ 砸~

使用道具 举报

phenix 发表于 2010-6-13 22:38 | 显示全部楼层 来自： 中国–黑龙江–绥化 联通
千万别这么干！！！！！！！危险！！！！！！！！


这个承载台的材质大概是铸铝（大概这么叫的吧？），非常的脆，我的EQ3-2收到的时候就是这个台子断了，所以我认为这个部位不足以承受你器材的重量，有断裂的危险。
回复 顶~ 砸~

使用道具 举报

goodman 发表于 2010-6-13 22:57 | 显示全部楼层 来自： 中国–江西–南昌 电信
捧个场
生命在于运动，爱好在于折腾~
不过ls的提醒有必要引起你的注意
Super 90 APO、博冠150马卡、60*220导星镜、Nikon 8x30EII        Nikon D80+18-135套头+50/1.8D、Canon 500D&450D(改)
EQ6 Pro、EM10...博冠滴
回复 顶~ 砸~

使用道具 举报

Deepfield 发表于 2010-6-14 07:33 | 显示全部楼层 来自： 中国–浙江–杭州 电信
这套装备楼主花了很多心思，减重方面做到极致了。
回复 顶~ 砸~

使用道具 举报

 楼主| jxsky 发表于 2010-6-14 08:58 | 显示全部楼层 来自： 中国–广东–惠州 电信
这个活干的可以！因为抱箍版很局限的，这个小加工一下子改变了平台的使用方式。
不过，这个改进不能叫九尾 ...
后心发冷 发表于 2010-6-13 21:26


登录/注册后可看大图



    目前赤纬东西南北都能很好的平衡顺滑，但导星镜固定的刚性还有待进一步测试，不过样子太难看了，哈哈，一直想考滤升级EQ3-D组件。
回复 顶~ 砸~

使用道具 举报

 楼主| jxsky 发表于 2010-6-14 09:11 | 显示全部楼层 来自： 中国–广东–惠州 电信
本帖最后由 jxsky 于 2010-6-14 09:12 编辑
千万别这么干！！！！！！！危险！！！！！！！！


这个承载台的材质大概是铸铝（大概这么叫的吧？），非 ...
phenix 发表于 2010-6-13 22:38


登录/注册后可看大图



    太恐怖了吧，这也会断啊 我锯的时候还很费力。导星镜侧问题不大只有600G不到，主镜侧就重了主镜1。4KG 加上很重的平场镜和500D也够重了。别吓偶。你原来断开的图有不，发来瞧瞧。
回复 顶~ 砸~

使用道具 举报

cccp123 发表于 2010-6-14 10:38 | 显示全部楼层 来自： 中国–四川–成都 联通
这个负重能力如何？
回复 顶~ 砸~

使用道具 举报

northwolfwu 发表于 2010-6-14 12:28 | 显示全部楼层 来自： 中国–江苏–南京 电信
铝的厚度感觉在6mm左右，感觉保证刚性至少6开头的铝，8mm比较稳当。
We are the children in the same sky!
个人星空照片集锦，欢迎来坐坐。
http://www.astrobin.com/users/northwolfwu/
回复 顶~ 砸~

使用道具 举报

hellojeanyo 发表于 2010-6-15 17:37 | 显示全部楼层 来自： 中国–江苏–苏州 电信
本帖最后由 hellojeanyo 于 2010-6-15 17:38 编辑

楼主的装备太性感了。Dking的抱箍确实够帅
青春是道明媚的忧伤,那些我们以为永远不会忘记的事,就在我们念念不忘的过程里,被我们忘记了.
回复 顶~ 砸~

使用道具 举报

wb874 发表于 2010-6-15 19:17 | 显示全部楼层 来自： 中国–辽宁–沈阳 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

learnoo1236 发表于 2010-6-16 10:02 | 显示全部楼层 来自： 中国–新疆–伊犁哈萨克自治州–奎屯市 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

14547234 发表于 2010-6-18 12:46 | 显示全部楼层 来自： 中国–重庆–重庆 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| jxsky 发表于 2010-6-18 14:43 | 显示全部楼层 来自： 中国–江西–南昌 电信
楼主的导星镜是什么镜子啊 ？  看起太有爱了~~~
14547234 发表于 2010-6-18 12:46


登录/注册后可看大图


宾得太苦马SMC 200/4定焦
回复 顶~ 砸~

使用道具 举报

phenix 发表于 2010-6-19 22:42 | 显示全部楼层 来自： 中国–黑龙江–绥化 联通
原来拍过断开的图，不过发给厂家之后删了，我那个是发过来的时候再包装里就被折腾断了，所以劝LZ小心。

现在换了EQ3-D的组件，方便多了。
回复 顶~ 砸~

使用道具 举报

北斗巡天 发表于 2010-6-20 11:55 | 显示全部楼层 来自： 中国–广东–阳江 电信
学习了~~~  没有戴眼镜的路过~~~~~~
邱越 北斗巡天
回复 顶~ 砸~

使用道具 举报

 楼主| jxsky 发表于 2010-6-20 18:41 | 显示全部楼层 来自： 中国–广东–惠州 电信
本帖最后由 jxsky 于 2010-6-20 18:43 编辑
原来拍过断开的图，不过发给厂家之后删了，我那个是发过来的时候再包装里就被折腾断了，所以劝LZ小心。

现 ...
phenix 发表于 2010-6-19 22:42


登录/注册后可看大图

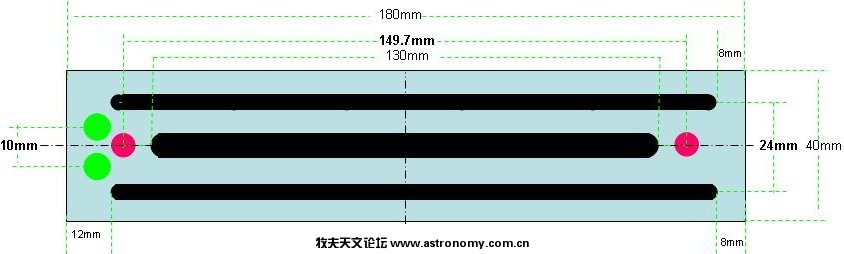

听大家的建议，为防意外我刚又从DKING那订了根长18CM的铝板接在这上面，呵呵。EQ3-2自带包扎板的孔距我怎么量成了149.7mm呵呵，怎么量怎么不是150mm
回复 顶~ 砸~

使用道具 举报

stamps365 发表于 2010-6-23 10:07 | 显示全部楼层 来自： 中国–广东–佛山–南海区 电信
楼主 导星镜不错嘛！！！
星汉灿烂，若出其中
回复 顶~ 砸~

使用道具 举报

Subaru2010 发表于 2010-6-23 16:41 | 显示全部楼层 来自： 中国–浙江 电信
导星镜的确不错
淡泊名利，静心搜天
回复 顶~ 砸~

使用道具 举报
