闲置90度正像棱镜 OEM 给ORION 信达产

zengbinhot · 发表于 2010-12-29 10:07

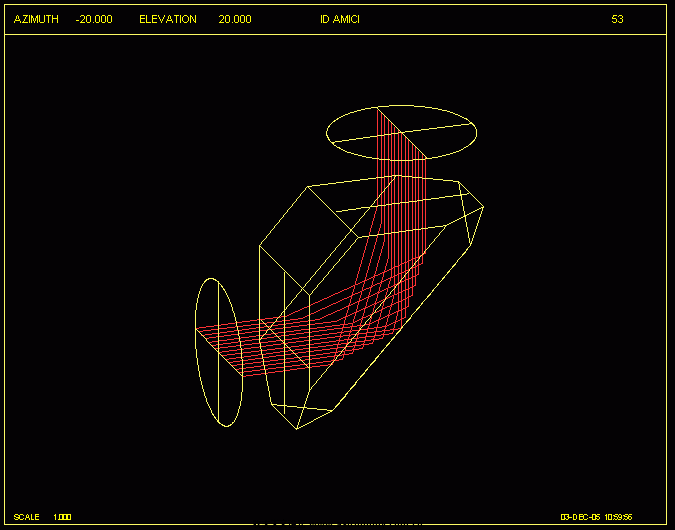

这种棱镜叫amici 棱镜,说白了,就是直角屋棱棱镜.比45度的效果好,因为少了两次反射.
光路图如下
...
walkerinsky 发表于 2010-12-29 09:58

登录/注册后可看大图

谢谢LS，好资料图啊，不过里面的光路有点看不懂
有无45°正像棱镜的光路对比呢

walkerinsky · 发表于 2010-12-29 10:39

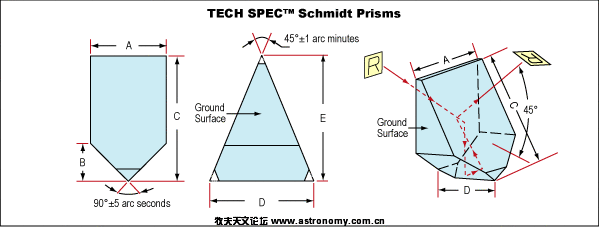

不知道这两个图行不行?

vixen · 发表于 2010-12-29 10:47

提示: 作者被禁止或删除内容自动屏蔽

发表于 2010-12-29 11:39

学习了

hhuyf · 发表于 2010-12-29 12:31

提示: 作者被禁止或删除内容自动屏蔽

vixen · 发表于 2010-12-29 14:18

提示: 作者被禁止或删除内容自动屏蔽

clouldli · 发表于 2010-12-30 22:19

东西收到了，做工还不错
两端都看得到棱镜切边，目镜视野里看不到切边，棱镜无镀膜
有效通光口径20mm左右，比45度正像大5mm，占用光路短13mm
就成像效果来讲，看不出两者有明显区别

stream80 · 发表于 2010-12-31 08:30

楼上解说够详细
