IRIS处理行星照片指南-2011年6月16日更新

Iris的介绍和深空处理方法参考下面的链接：
http://www.astronomy.com.cn/bbs/viewthread.php?tid=162555&highlight=

行星处理相对简单，如果想处理的更好，可以参照上面的链接进行暗场，平场的处理，效果会更好。

比较了Registax和Avistack，感觉Iris更强大，特别是对齐功能，不会出现破碎的现象。

下面以QHY5单色ＣＣＤ拍下的土星视频处理为例来说明一下处理流程：

单帧和处理后的图片对比：

3.1 Avi文件转换

在File->Avi conversion:

Select:点击选择avi文件；

Exported image:选择color，用QHY5发现也可以选择color,也可以选择black&white(黑白)

Red，green, blue通道的文件名根据需要设置：这里用了r,g,b.

点击convert，就开始转换了。转换完毕会出现了一个框：说明有多少帧，这里是729帧。

3.2 选择质量好帧

点击工具栏的命令行按钮：

命令行是Iris最有特色，功能最强的按钮，把图像处理变的可以量化。

在命令行中输入

Bestof r 729

Iris会自动对r1~r729按照照片质量进行排序，估计是按照亮度，排序的结果保存到select.lst。

可以在output窗口中打开：

然后把按照质量排序的数序输出到另外的图像序列，方便处理：

Select r rr

同样道理，选择g,b通道，得到了gg, bb按照质量排序的图像序列。

3.3 帧对齐

分别按照3个通道对齐，首先选择红色通道，在命令行输入

Load rr1

setspline 1

第2个命令是平滑处理，有助于提高图像质量。

用鼠标选择一个区域，大小不重要，重要的是把行星都包括进去，IRIS对齐是以选定区域的中心做为对齐点的。

选择processing菜单-> Planetary registration(1)

Input Generic:输入序列，即rr

Size of registration:对齐的区域，一般取512，还可以去32, 64, 128,256等值，越大对齐越准，不过可惜的是IRIS不支持1024以及以上的区域对齐。

Output Generic:输出序列：rrr

N:对齐的帧数，根据图像质量，图像差些，一般去总帧数的一半，好些的话去90%到100%，不能太少，否在叠加的效果不好。

分别对rr, gg,bb通道的文件进行对齐，输出的文件名为rrr, ggg, bbb。

3.4 叠加

用鼠标选择一个区域，最好是把行星可能运行的范围都包括进去：

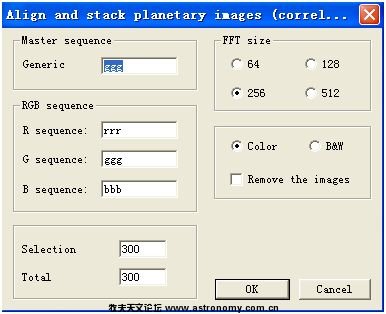

然后选择processing菜单，选择Align&stack(1)。当然也可以用(2)不过感觉比较复杂。可以参考：http://www.astrosurf.com/buil/iris/tutorial7/doc22_us.htm

Generic:一般选择绿色通道，就是刚才对齐后的ggg

RGB Sequence:就是刚才转换的三个通道:rrr,ggg,bbb

Selection:需要选取多少帧，自动选取质量最好的，根据图片质量选取；

Total:总共多少帧，Selection要小于等于Selection。

FFT size:默认256

Color:叠加模式，彩色；

Remove the image:不要勾上，不删掉图像，这样以后可以继续使用。

点击OK，程序就自动运行了：

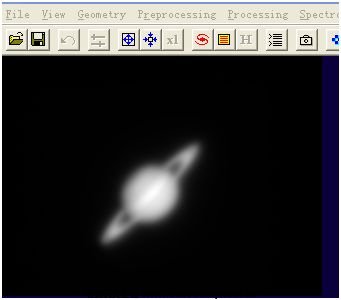

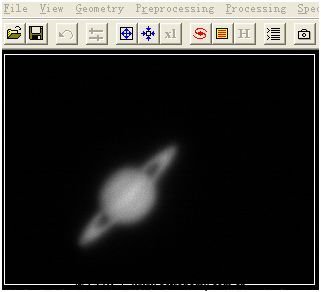

经过一段时间的处理，得到了叠加以后的图像：

亮度比较高，为了便于后期处理可以降低亮度，在命令行中输入

mult 0.8

记得要存盘：

Save saturn1

3.4 后期处理
3.4.1重采样(可选)

叠加以后的图像还需要处理一下：

为了增加处理的效果，geometry菜单->resample，感觉第二个bilinear，双线性效果比较好，大家根据情况来选择。

X,Y取2，相当于像素增加到了2*2=4倍。

存盘，在命令行中输入：

Save Sa_2x

3.4.1 Wavelet锐化

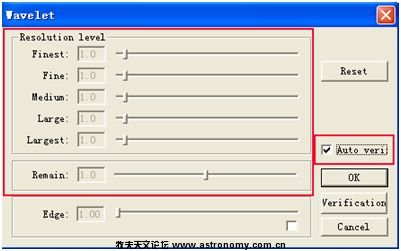

然后，选择Processing->wavelet；

注意：选择auto verify，这样调整的时候图像就可以实时预览了。

仔细的调整Resolution level和remain的数值，就可以调整出细节了，但也不要处理太过，不要出现Overflow的字样。

最后处理的结果如下：

3.5保存文件

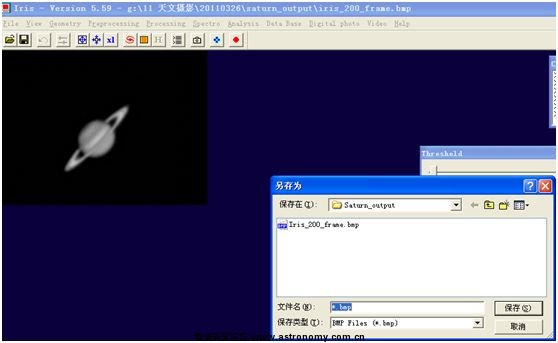

点击File->Save，保存为BMP或者JPG文件比较好，其它文件要拉曲线，比较麻烦。

保存的文件可以到Photoshop进一步去噪处理。

3.7局部亮度调整

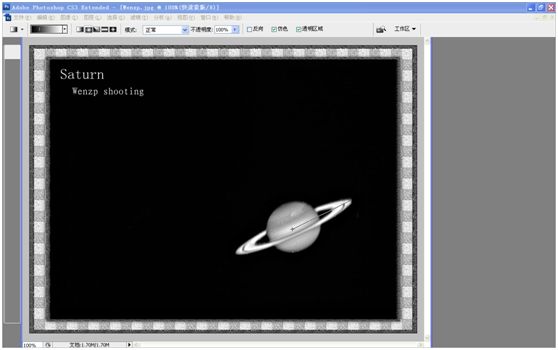

以静看星星用IRIS处理的wenzp老兄的照片为例：

可以看到土星光环部分亮度很高，感觉不太自然，可以用Photoshop的蒙板和渐变来调整。

首先打开Photoshop，按Q，进入快速蒙板；然后在工具栏上选择渐变工具：

注意选择第二个渐变方法：

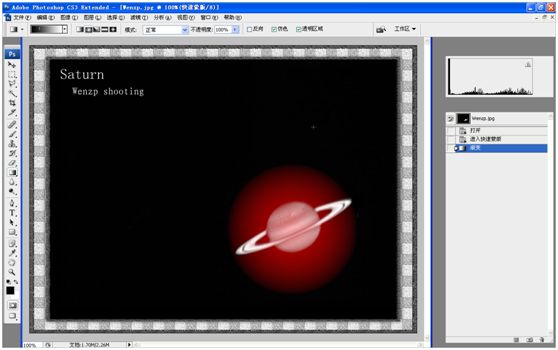

然后点击土星中心，按住左键到光环边缘：

松开左键：

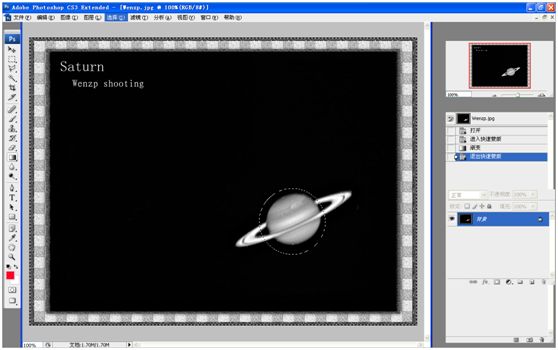

再按Q退出快速模板，就会出现一个选择区域：

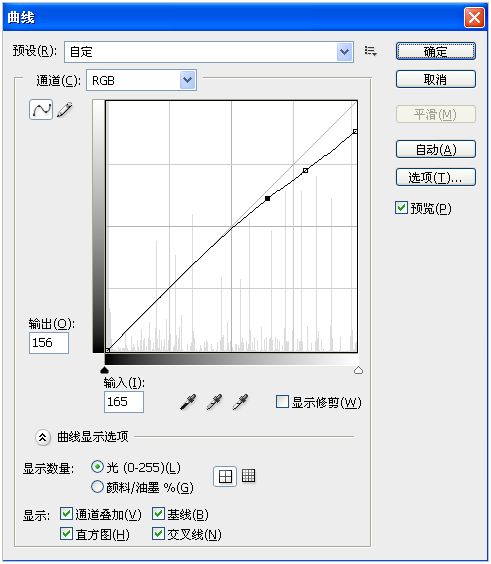

这样就选择了土星球体外光环部分，由于有些过曝，单纯调亮度和对比度效果不大，先调节一下曲线: Ctrl + M:

调节到下面的位置，使得输入255时，输出小于255，根据图像的亮度情况来调整：

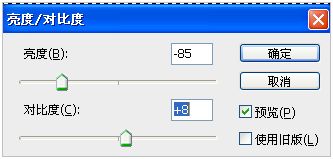

点击确定，然后在菜单中选择调整亮度和对比度：

根据实时预览的图像的情况调整亮度和对比度：

点击确定后，按Ctrl+D，去除选择就得到了最终的处理图：

比较一下处理前和处理后的图片：

高手，收藏，以后慢慢研究

处理后差别好大啊

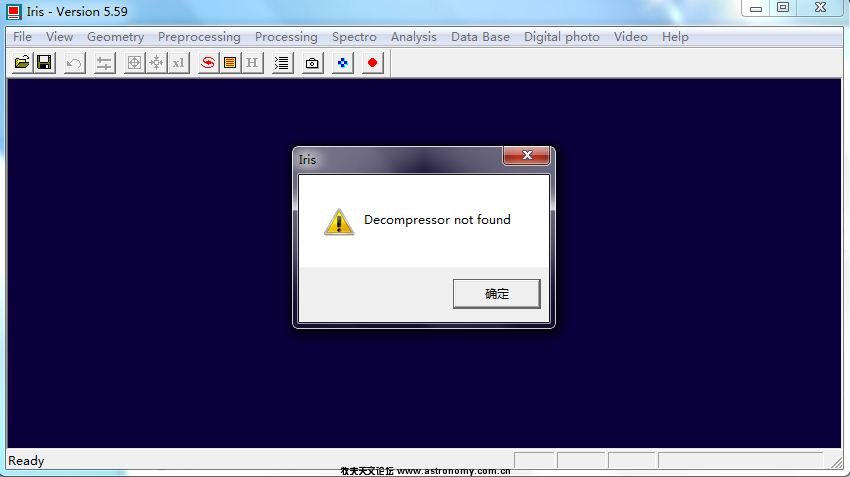

为什么视频选好之后点convert会出现 点YES后变成这样 没法处理
