EM8自动导星再战M42 M45 马头

[复制链接]
885645 发表于 2011-11-21 02:06 | 显示全部楼层 |阅读模式 来自： 中国–广西–贵港 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 885645 于 2011-11-30 16:57 编辑

    今天晚上天气很不错！比昨天拍M42的时候好很多 ！大气宁静度相当好 基本上看不到星星眨眼睛了 呵呵  这次拍M42亮场就拍了两张 曝光300秒 佳能ISO800 暗场拍了三张 平场三张 效果比昨天拍的强！呵呵 看来深空摄影天气的状况影响是非常大呀！
   器材   主镜：宇众天鹰80600普消
               赤道仪：EM8DIY双电跟

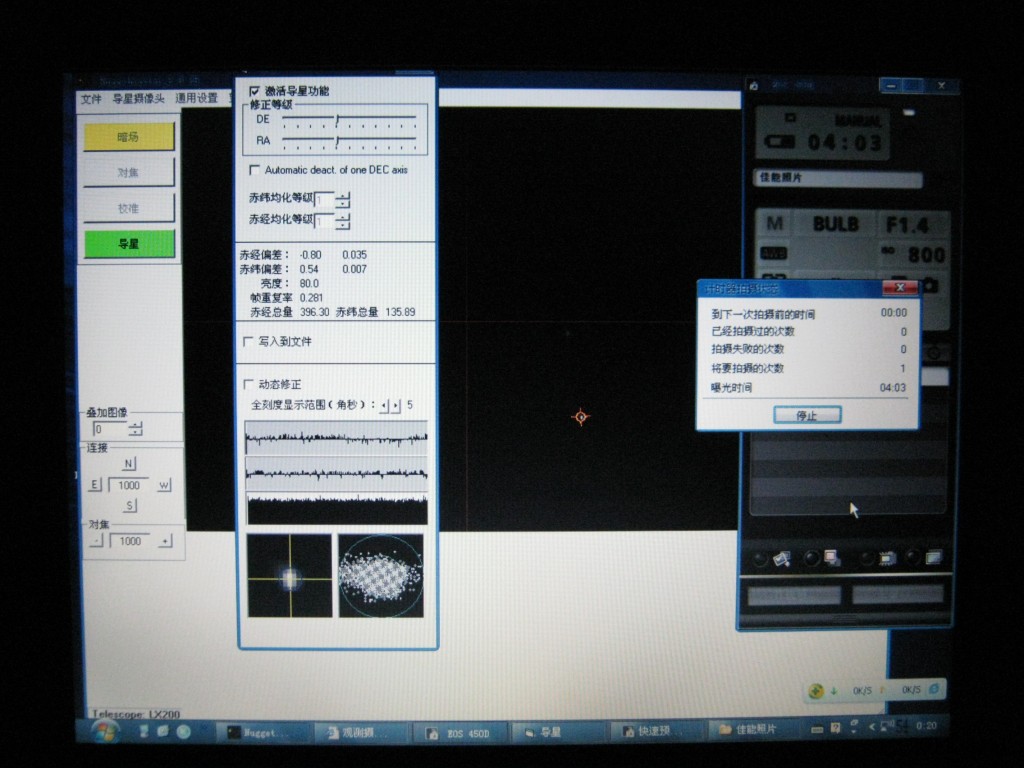

                  导星：70300导星镜 罗技3000 CCD  导星大师
                  相机：佳能450D  ISO 800

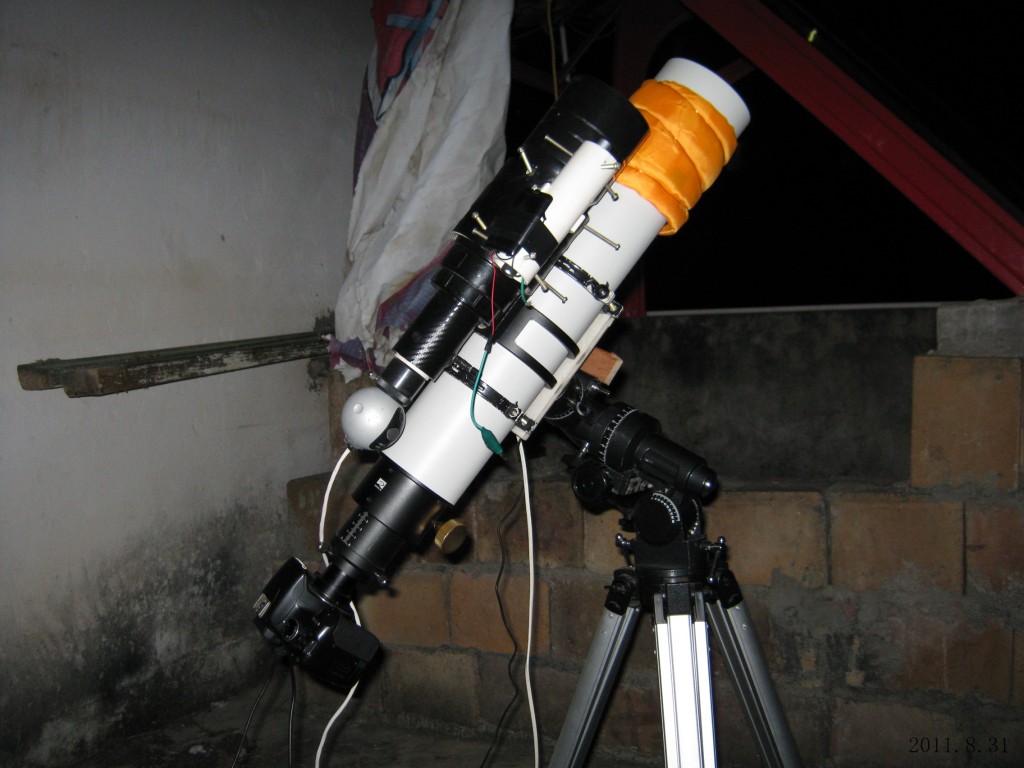

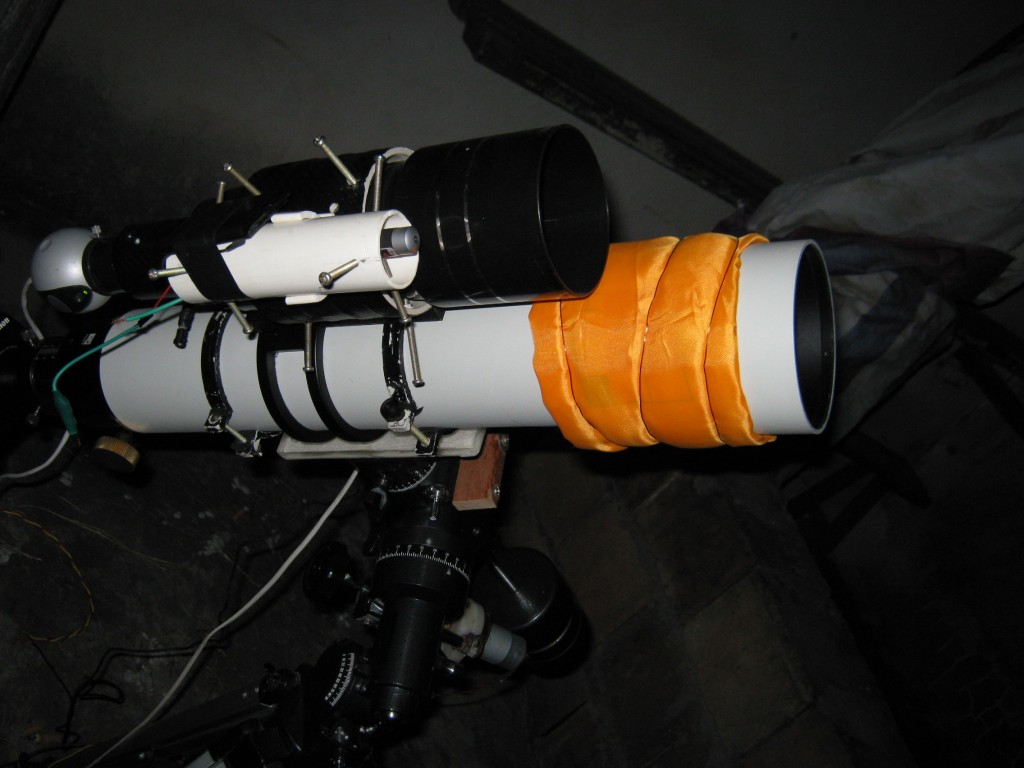

    工作中的简易深空器材  呵呵 今天刚刚DIY的加热带 效果非常好 从此与结露告别！




这张是昨天拍的 曝光总时间在30分钟 效果不是很好


这张是今天晚上拍的 多加平场  曝光总时间只有10分钟 好像要比昨天拍的曝光总时间30分钟的要好！



下面这张是单张5分钟无暗场无平场 论坛DIY高手大良PS的 原来这货以前是做平面设计的 PS的水平跟他DIY器材有一比 呵呵 现在这货讨了老婆！忙得很 就是不知道是白天忙还是晚上忙！呵呵

_MG_1353 拷贝_conew1.jpg




下面这张M45曝光总时间达到了55分钟DSS叠加 2张15分钟 5张5分钟的 由于不会后期PS 没有榨出多少云气来


呵呵 这张应该是马头了 一样 总曝光时间55分钟 2张15分钟 5张5分钟 由于相机未改装 还是拍不出什么细节来 郁闷了




  看来EM8导星是没什么问题了 在900秒的自动导星下依然表现良好  就是主镜是普消 色差还是很明显的 如果能PS后期的花 我相信效果要比以上照片好！





评分

参与人数 1牧夫币 +5 收起 理由
后心发冷 + 5 自娱自乐，享受过程，乃爱好之真。.

查看全部评分

知人不必言尽，留三分余地于人，留些口德于己；
责人不必苛尽，留三分余地于人，留些肚量于己；
才能不必傲尽，留三分余地于人，留些内涵于己；
锋芒不必露尽，留三分余地于人，留些收敛于己；
有功不必邀尽，留
回复

使用道具 举报

购买望远镜就在牧夫天文商城
月照松江 发表于 2011-11-21 03:20 | 显示全部楼层 来自： 中国–吉林–长春 移动
记得以前你是把机箱搬出去的，又见作品，比以前好多了，恭喜！

点评

885645
呵呵 那是以前了 现在搞了个本本 方便多么了！  详情 回复 发表于 2011-11-21 18:19
明月照大江
回复 顶~ 砸~

使用道具 举报

谢宜康 发表于 2011-11-21 06:11 | 显示全部楼层 来自： 中国–甘肃–天水 电信
LZ叫我怎么改自动导星啊

点评

885645
主要就是赤道仪部分 双电跟用风扇调速器齿轮箱和直流电机改造的 再用DCDC直流输出控制电机转速 导星软件用的是导星大师 控制芯片控制四个继电器控制赤经赤纬的电机运动！用的是200协议 大体就是这样 具体的就不  详情 回复 发表于 2011-11-21 08:12
信达小黑，Canon550D，EQ3-W手动跟踪
回复 顶~ 砸~

使用道具 举报

skyczheng 发表于 2011-11-21 06:55 | 显示全部楼层 来自： 中国–河北–石家庄 电信
不错，不错，换个ED镜星点就好看多了。
回复 顶~ 砸~

使用道具 举报

fyjs 发表于 2011-11-21 07:47 | 显示全部楼层 来自： 中国–山东–德州 联通
不错，继续努力。。。。。。。。。。。
凤凰114/900M，U型三脚架，佳能ixus105，罗技PRO4000，天狼10*50D
回复 顶~ 砸~

使用道具 举报

stamps365 发表于 2011-11-21 08:04 | 显示全部楼层 来自： 中国–广东–佛山 电信
   楼主厉害啊！！！
星汉灿烂，若出其中
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-11-21 08:12 | 显示全部楼层 来自： 中国–广西–桂林 电信
谢宜康 发表于 2011-11-21 06:11


登录/注册后可看大图

LZ叫我怎么改自动导星啊

主要就是赤道仪部分  双电跟用风扇调速器齿轮箱和直流电机改造的  再用DCDC直流输出控制电机转速  导星软件用的是导星大师  控制芯片控制四个继电器控制赤经赤纬的电机运动！用的是200协议 大体就是这样 具体的就不是一句两句说得完 可以看看我以前发的贴了
知人不必言尽，留三分余地于人，留些口德于己；
责人不必苛尽，留三分余地于人，留些肚量于己；
才能不必傲尽，留三分余地于人，留些内涵于己；
锋芒不必露尽，留三分余地于人，留些收敛于己；
有功不必邀尽，留
回复 顶~ 砸~

使用道具 举报

xwxwwx 发表于 2011-11-21 08:34 | 显示全部楼层 来自： 中国–湖北–黄石 联通
楼主是牛人，我的EM8也在diy双跟中，但是和你直流电机的方案不一样，我的是步进加皮带传动轮，使用雕刻机的TB6560三轴驱动板，驱动板带的控制手柄是一个STC12C5A08AD的单片机。昨天固定了赤经电机的一个脚实验，效果出乎意料的好，非常安静，高速转动的话几乎没有振动。
请教楼主一个问题：使用摄像头自动导星的话，除了你说的继电器方法外还有什么直接控制电机的方法？我这个驱动板是可以用打印口直接驱动的。

点评

885645
这个你用是是步进电机 应该是用单机片控制的吧？由于没搞过步进电机 所以也不能给你回答 不过具体你可以问下论坛高手DDR 他比较内行！我的控制芯片也是他的  详情 回复 发表于 2011-11-21 08:39
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-11-21 08:39 | 显示全部楼层 来自： 中国–广西–桂林 电信
xwxwwx 发表于 2011-11-21 08:34


登录/注册后可看大图

楼主是牛人，我的EM8也在diy双跟中，但是和你直流电机的方案不一样，我的是步进加皮带传动轮，使用雕刻机的 ...

这个你用是是步进电机 应该是用单机片控制的吧？由于没搞过步进电机 所以也不能给你回答 不过具体你可以问下论坛高手DDR 他比较内行！我的控制芯片也是他的
知人不必言尽，留三分余地于人，留些口德于己；
责人不必苛尽，留三分余地于人，留些肚量于己；
才能不必傲尽，留三分余地于人，留些内涵于己；
锋芒不必露尽，留三分余地于人，留些收敛于己；
有功不必邀尽，留
回复 顶~ 砸~

使用道具 举报

whyaaaning 发表于 2011-11-21 09:08 | 显示全部楼层 来自： 中国–上海–上海 移动
这个非常强大，我有电跟都不能很好的利用起来，实在惭愧，向楼主学习。

点评

885645
呵呵 你的赤道仪很强悍 不做深空摄影多少有点可惜！如果你的画师版APO没转让的话 你出的作品绝对给力 你非常有毅力 这点从你的月面和行星摄影可以看出来!来玩深空吧 ！朋友  详情 回复 发表于 2011-11-21 09:23
[ur=http://weibo.com/u/2179501880][/url]
回复 顶~ 砸~

使用道具 举报

astroperson 发表于 2011-11-21 09:20 | 显示全部楼层 来自： 中国–北京–北京 联通/优朋普乐(中国)科技有限公司
色差比较 非常 很 严重啊。
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-11-21 09:23 | 显示全部楼层 来自： 中国–广西–桂林 电信
whyaaaning 发表于 2011-11-21 09:08


登录/注册后可看大图

这个非常强大，我有电跟都不能很好的利用起来，实在惭愧，向楼主学习。

呵呵 你的赤道仪很强悍 不做深空摄影多少有点可惜！如果你的画师版APO没转让的话 你出的作品绝对给力 你非常有毅力 这点从你的月面和行星摄影可以看出来!来玩深空吧 ！朋友

点评

whyaaaning
真的谢谢你对我的关注，慢慢会开始深空的，目前器材所限，全面开展有点困难。 你的diy能力非常之厉害，这套导星系统绝对够用，只有色差和光害可能是目前为止最难解决的问题了。  详情 回复 发表于 2011-11-21 18:29
知人不必言尽，留三分余地于人，留些口德于己；
责人不必苛尽，留三分余地于人，留些肚量于己；
才能不必傲尽，留三分余地于人，留些内涵于己；
锋芒不必露尽，留三分余地于人，留些收敛于己；
有功不必邀尽，留
回复 顶~ 砸~

使用道具 举报

magnizi 发表于 2011-11-21 09:38 | 显示全部楼层 来自： 中国–贵州–贵阳 电信
帮你暴力了一下


点评

885645
暴得好 暴得秒 暴力真是呱呱叫 ！话说你是怎么搞的 效果比我搞的强多了 PS后期我是弱门了 兄弟 赐教下吧！  详情 回复 发表于 2011-11-21 09:57
凤凰76700、博冠150/1800、TQ4、900NC，D70S
回复 顶~ 砸~

使用道具 举报

Tututu 发表于 2011-11-21 09:45 | 显示全部楼层 来自： 中国–江苏–扬州 联通
隐约看到马头了，如果曝光时间再长一点估计能有hst的效果了~~第一次发帖哈哈
回复 顶~ 砸~

使用道具 举报

ddr 发表于 2011-11-21 09:55 | 显示全部楼层 来自： 中国–山东–烟台 联通
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| 885645 发表于 2011-11-21 09:57 | 显示全部楼层 来自： 中国–广西–桂林 电信
magnizi 发表于 2011-11-21 09:38


登录/注册后可看大图

帮你暴力了一下

暴得好 暴得秒 暴力真是呱呱叫 ！话说你是怎么搞的 效果比我搞的强多了 PS后期我是弱门了 兄弟 赐教下吧！

点评

magnizi
ps调整色阶就行，快捷键是"Ctrl+L"  详情 回复 发表于 2011-11-21 12:25
知人不必言尽，留三分余地于人，留些口德于己；
责人不必苛尽，留三分余地于人，留些肚量于己；
才能不必傲尽，留三分余地于人，留些内涵于己；
锋芒不必露尽，留三分余地于人，留些收敛于己；
有功不必邀尽，留
回复 顶~ 砸~

使用道具 举报

lijiazhen17 发表于 2011-11-21 10:17 | 显示全部楼层 来自： 中国–辽宁–葫芦岛 联通
回复 顶~ 砸~

使用道具 举报

wj-111 发表于 2011-11-21 10:59 | 显示全部楼层 来自： 中国–浙江–宁波 电信
友情帮顶。简易器材出大效果啊。
我想要看看没看到过的.现在只看过M31，M41，M42，M44，M45，M46，M47，英仙双星团。M5。M57，M29，M39。M27。M3，M17，M16，M13,M92,M25,M15,M23,M8没观测出结果的：M71,M56,M11,M51,M21,M24
回复 顶~ 砸~

使用道具 举报

yemingxp 发表于 2011-11-21 12:24 | 显示全部楼层 来自： 中国–广东–深圳 电信
该上ED，APO了。。
我爱天文，天文爱我
回复 顶~ 砸~

使用道具 举报

magnizi 发表于 2011-11-21 12:25 | 显示全部楼层 来自： 中国–贵州–贵阳 电信
885645 发表于 2011-11-21 09:57


登录/注册后可看大图

暴得好 暴得秒 暴力真是呱呱叫 ！话说你是怎么搞的 效果比我搞的强多了 PS后期我是弱门了 兄弟 赐教下吧 ...

ps调整色阶就行，快捷键是"Ctrl+L"
凤凰76700、博冠150/1800、TQ4、900NC，D70S
回复 顶~ 砸~

使用道具 举报
