DIY非非85望远镜

[复制链接]
dvx06 发表于 2012-1-10 09:58 | 显示全部楼层 |阅读模式 来自： 中国–山东–临沂 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 dvx06 于 2012-1-10 10:03 编辑

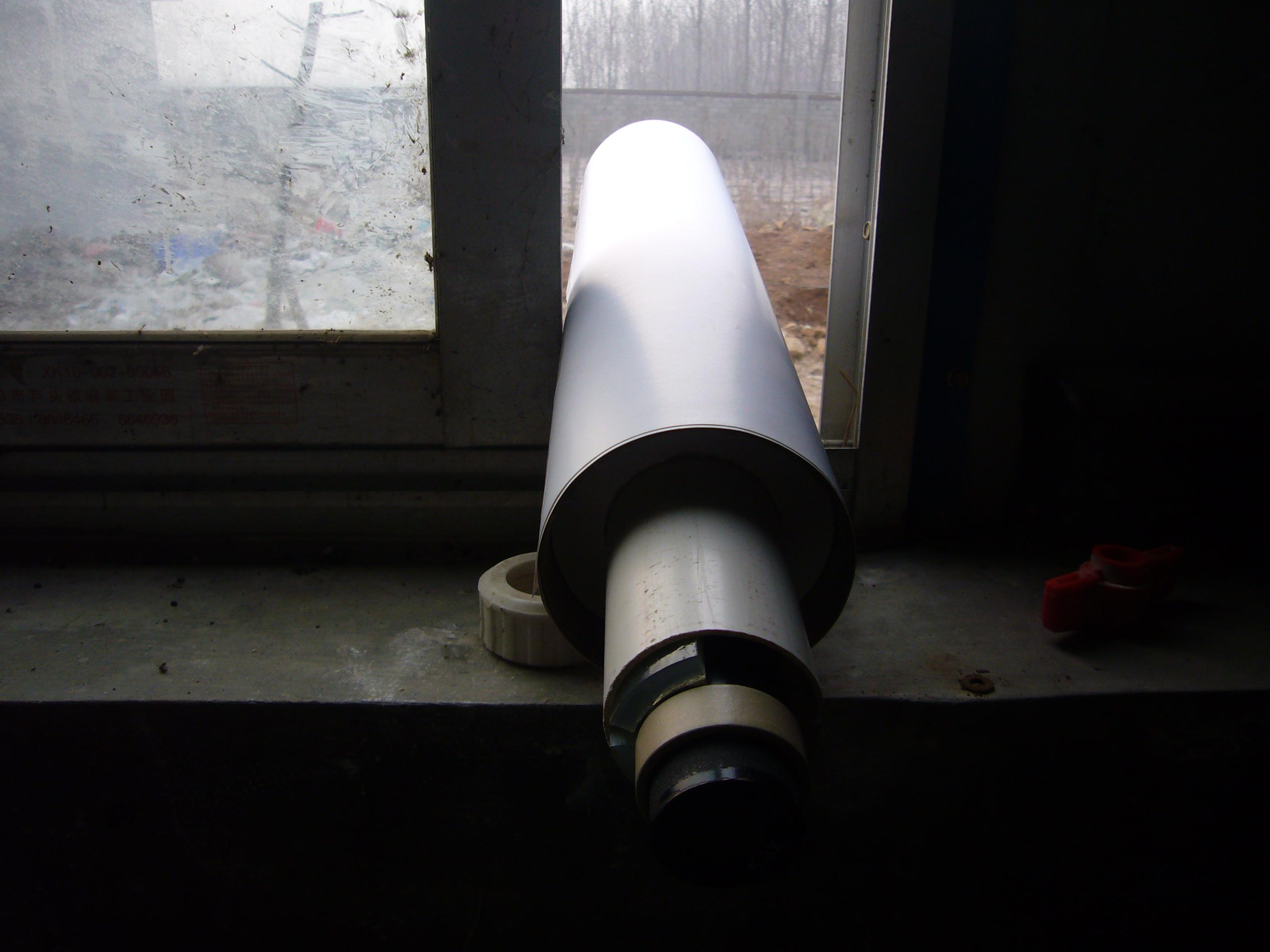

买了一份非非镜片，有些时日了，其中有3片85的凸镜，没有合适的镜筒，一直没做起来。直到最近，想到了一个方法，才简易地做了个小镜子，见下图：

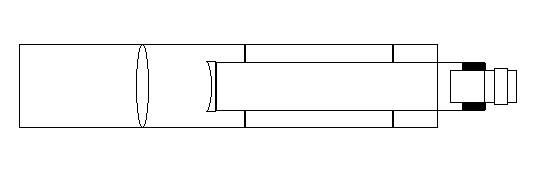

过程没有拍下来，画了张示意图：
说说做的过程和材料：主镜筒，用厚纸板卷的，卷的过程中破费周折，第一次直接卷，纸板不好打弯，成了多边形，用它确定了副镜筒长度后，放弃了。第二次，按85镜片周长作为一边，裁出一矩形纸板，放入水中浸泡变软，拿出晾干表面水分，趁软用有机溶剂瓶子（外径82）做芯卷起来，晾干。
副镜筒：由于单用85凸镜焦距太小，色差也大，就用51双分离中的凹镜来消色差、延焦，副镜筒是50的pvc管，长度约270，用胶带把凹镜粘在端头，
用纸板做了2个内50，外85的圆环，作为主副镜筒的连接法兰。
目镜：口径为34的6.3*的显微镜目镜，塞入副镜筒，周围塞了几块6mm厚的胶条固定和中心定位。
主镜筒外包了一层挂历纸，前面长出来一块作为遮光罩，
消光：买了几张400#的抛光砂纸，卷成筒塞入主副镜筒、遮光罩。

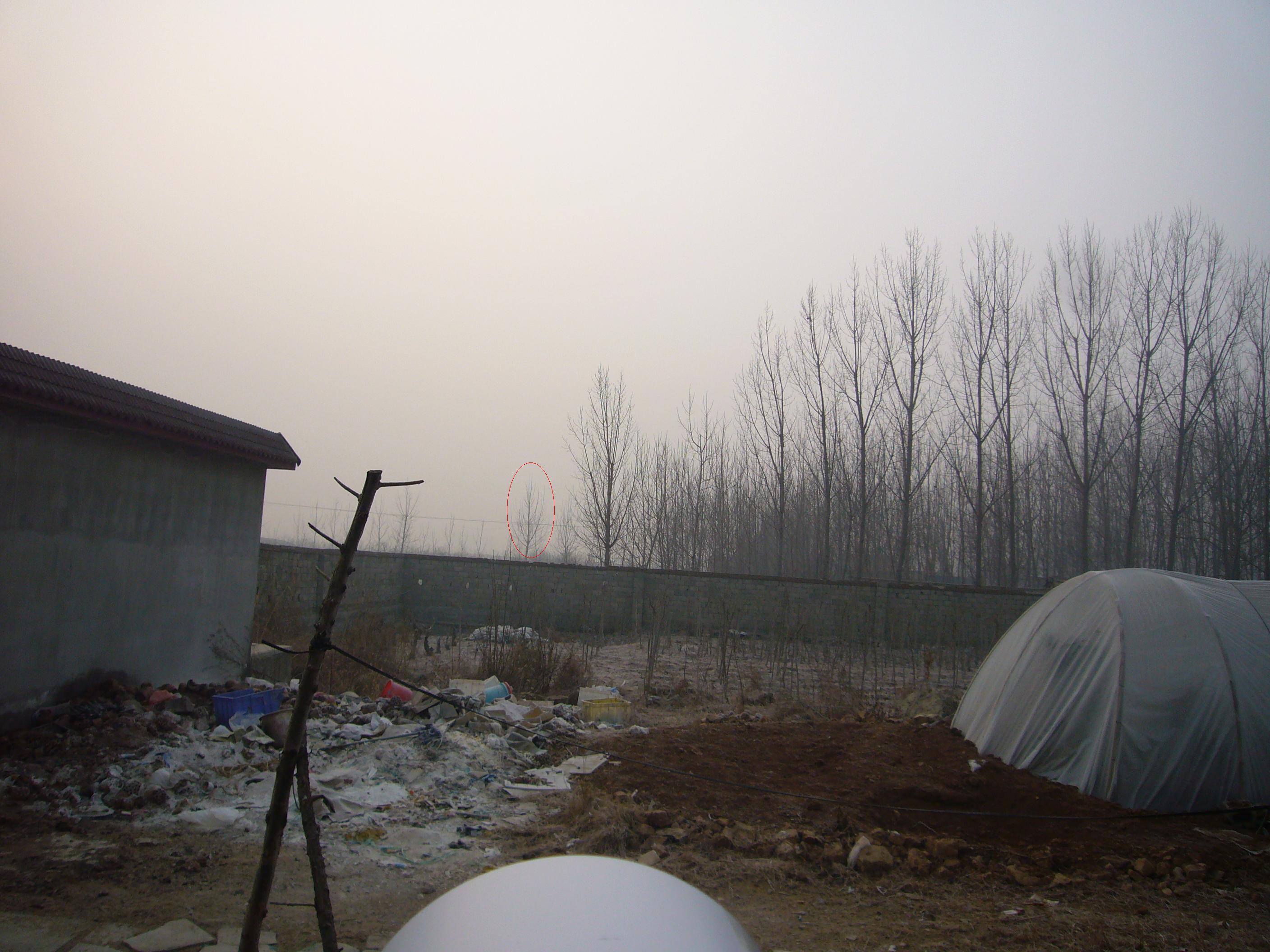

下面开光照，今天天气雾蒙蒙的



手持卡片机，目镜后拍摄
望远镜

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| dvx06 发表于 2012-1-10 10:02 | 显示全部楼层 来自： 中国–山东–临沂 电信
晕啊，怎么发到这里了？
回复 顶~ 砸~

使用道具 举报

shiney_xie 发表于 2012-1-10 10:06 | 显示全部楼层 来自： 中国–广东–深圳–罗湖区 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

iblold 发表于 2012-1-10 10:44 | 显示全部楼层 来自： 中国–北京–北京 电信
好大的院子啊！！羡慕！
回复 顶~ 砸~

使用道具 举报

山顶上的风 发表于 2012-1-10 10:45 | 显示全部楼层 来自： 中国–广东–广州 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

大山鹰 发表于 2012-1-10 10:46 | 显示全部楼层 来自： 中国–北京–北京 联通
传说中的大炮啊  够给力 呵 好像不是铝桶 那就要注意防潮了

点评

dvx06
做着玩么，又不当正规的镜子用  详情 回复 发表于 2012-1-10 11:49
回复 顶~ 砸~

使用道具 举报

wanghu 发表于 2012-1-10 10:53 | 显示全部楼层 来自： 中国–广东–中山 电信
LZ自己组合物镜组会不会有什么要注意的？
因为两块透镜不是同口径的，，我感觉很难把握之间的距离吧??

点评

dvx06
根据光路图估算了下，51凹镜离85凸镜90mm左右通光量最大，太近了通光量小，焦距长，贴在一起时相当于51的双分离；太远了延焦效果不明显，做成抽拉可变的，成了可变焦镜头。  详情 回复 发表于 2012-1-10 11:54
回复 顶~ 砸~

使用道具 举报

wanghu 发表于 2012-1-10 10:54 | 显示全部楼层 来自： 中国–广东–中山 电信
都说双胶合物镜组是经过精确计算后才弄出来的！！
（对了双胶合和双分离是同一种物镜组吗？一个意思吗？）
回复 顶~ 砸~

使用道具 举报

tanluzhe911 发表于 2012-1-10 11:47 | 显示全部楼层 来自： 中国–辽宁–沈阳 联通
鼓励一下
回复 顶~ 砸~

使用道具 举报

 楼主| dvx06 发表于 2012-1-10 11:49 | 显示全部楼层 来自： 中国–山东–临沂 联通
大山鹰 发表于 2012-1-10 10:46


登录/注册后可看大图

传说中的大炮啊  够给力 呵 好像不是铝桶 那就要注意防潮了

做着玩么，又不当正规的镜子用
回复 顶~ 砸~

使用道具 举报

 楼主| dvx06 发表于 2012-1-10 11:54 | 显示全部楼层 来自： 中国–山东–临沂 联通
wanghu 发表于 2012-1-10 10:53


登录/注册后可看大图

LZ自己组合物镜组会不会有什么要注意的？
因为两块透镜不是同口径的，，我感觉很难把握之间的距离吧?? ...

根据光路图估算了下，51凹镜离85凸镜90mm左右通光量最大，太近了通光量小，焦距长，贴在一起时相当于51的双分离；太远了延焦效果不明显，做成抽拉可变的，成了可变焦镜头。
回复 顶~ 砸~

使用道具 举报

遨游星空 发表于 2012-1-10 12:14 | 显示全部楼层 来自： 中国–广东–揭阳 中移铁通
不错！~
回复 顶~ 砸~

使用道具 举报

独享桃园的熊 发表于 2012-1-10 12:29 | 显示全部楼层 来自： 中国–天津–天津 联通
做的不错，效果也不错。
回复 顶~ 砸~

使用道具 举报

lsd 发表于 2012-1-10 13:19 | 显示全部楼层 来自： 中国–山东–淄博 联通
畸变很小，不错。。。。。。
