18元的超简易门板赤道仪拍的深空！(回复可见)

[复制链接]
zs1chq1 发表于 2012-3-20 10:05 | 显示全部楼层 |阅读模式 来自： 中国–广东–广州–天河区 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 zs1chq1 于 2012-3-20 10:46 编辑

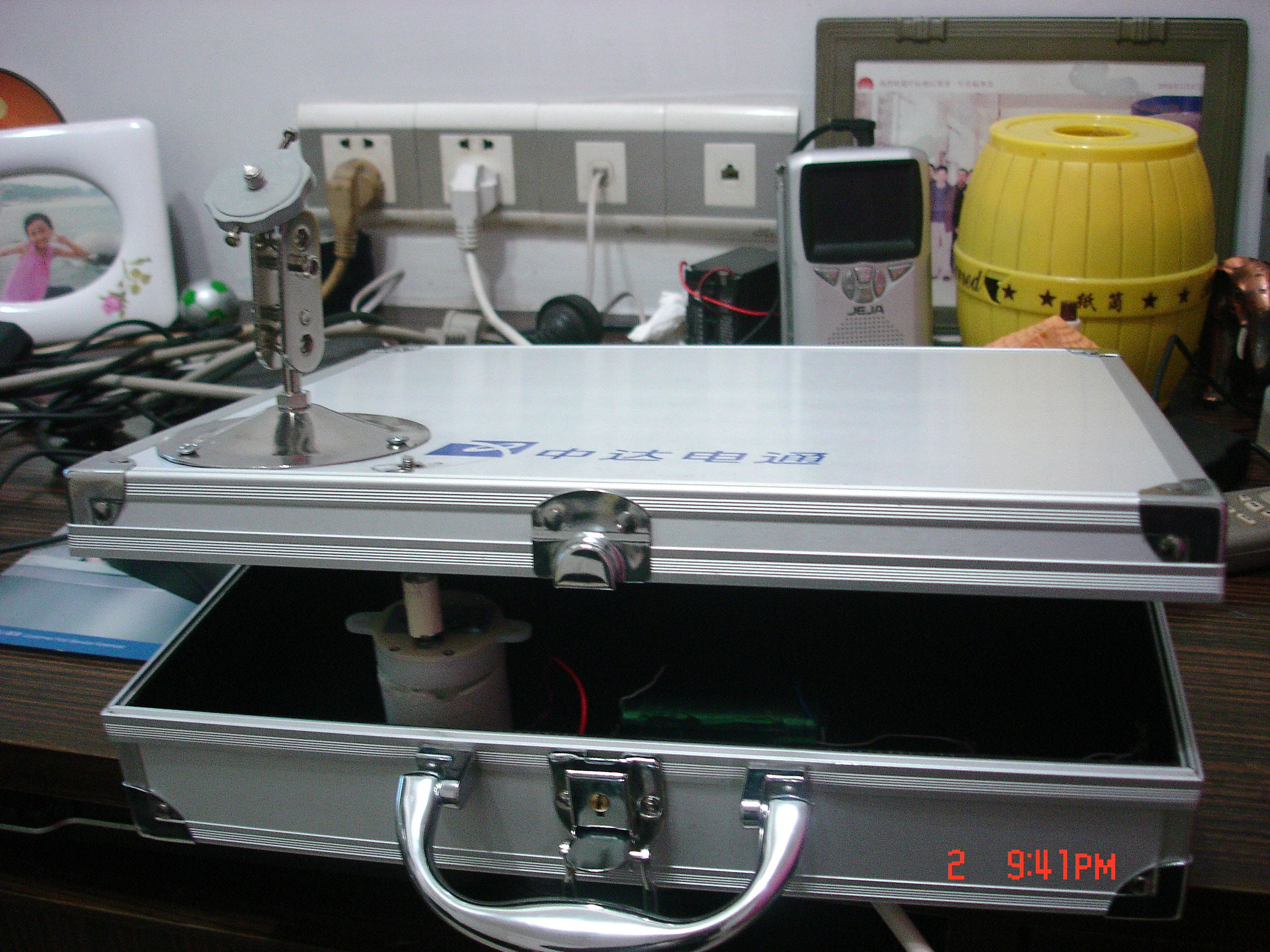

闲来无事也做了一个简易门板赤道仪，主体是一个准备丢弃的箱子。

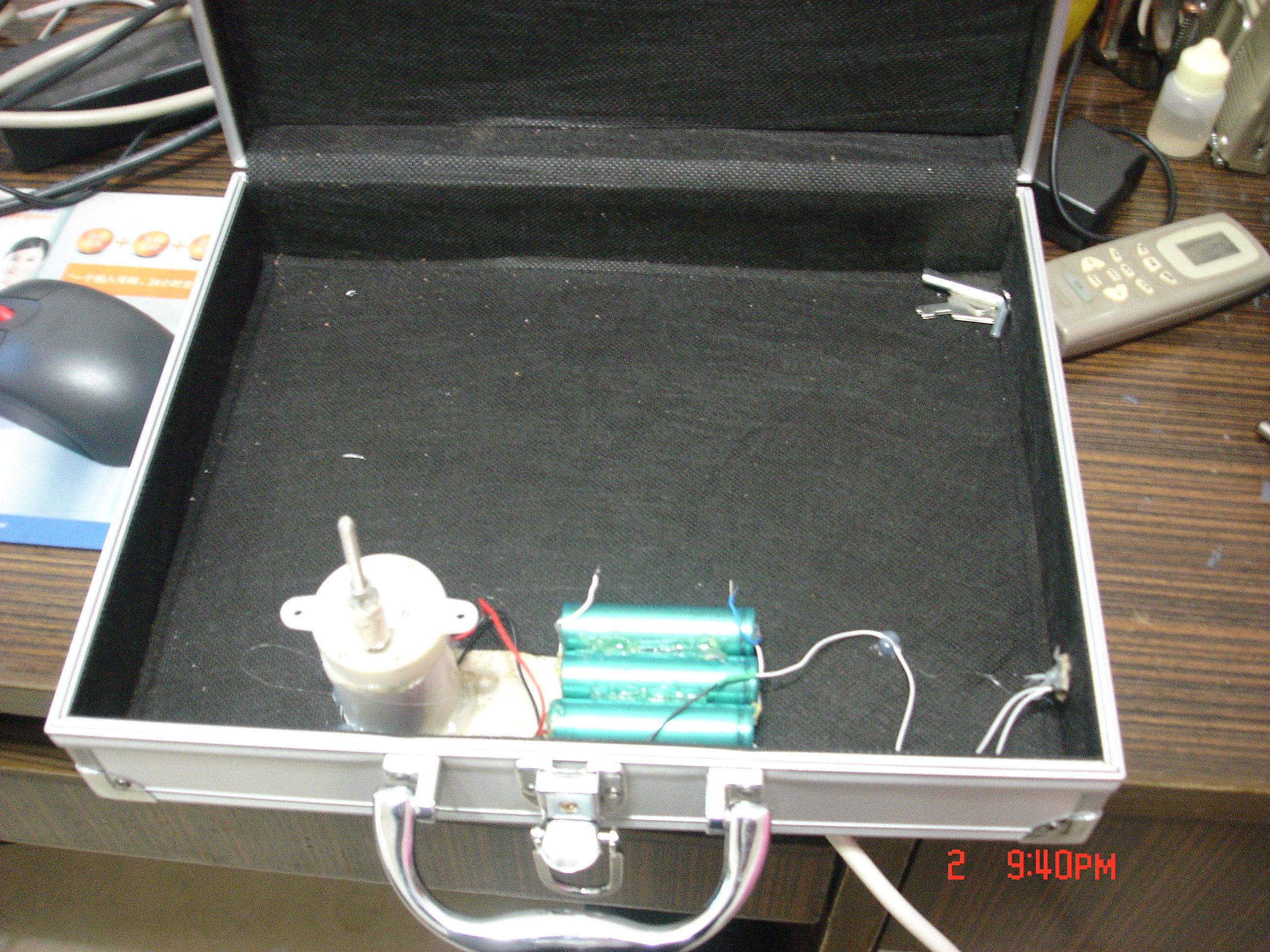

淘宝花12元购买了一个玩具机器人用的减速电机，直接用热熔胶和驱动螺丝连接。

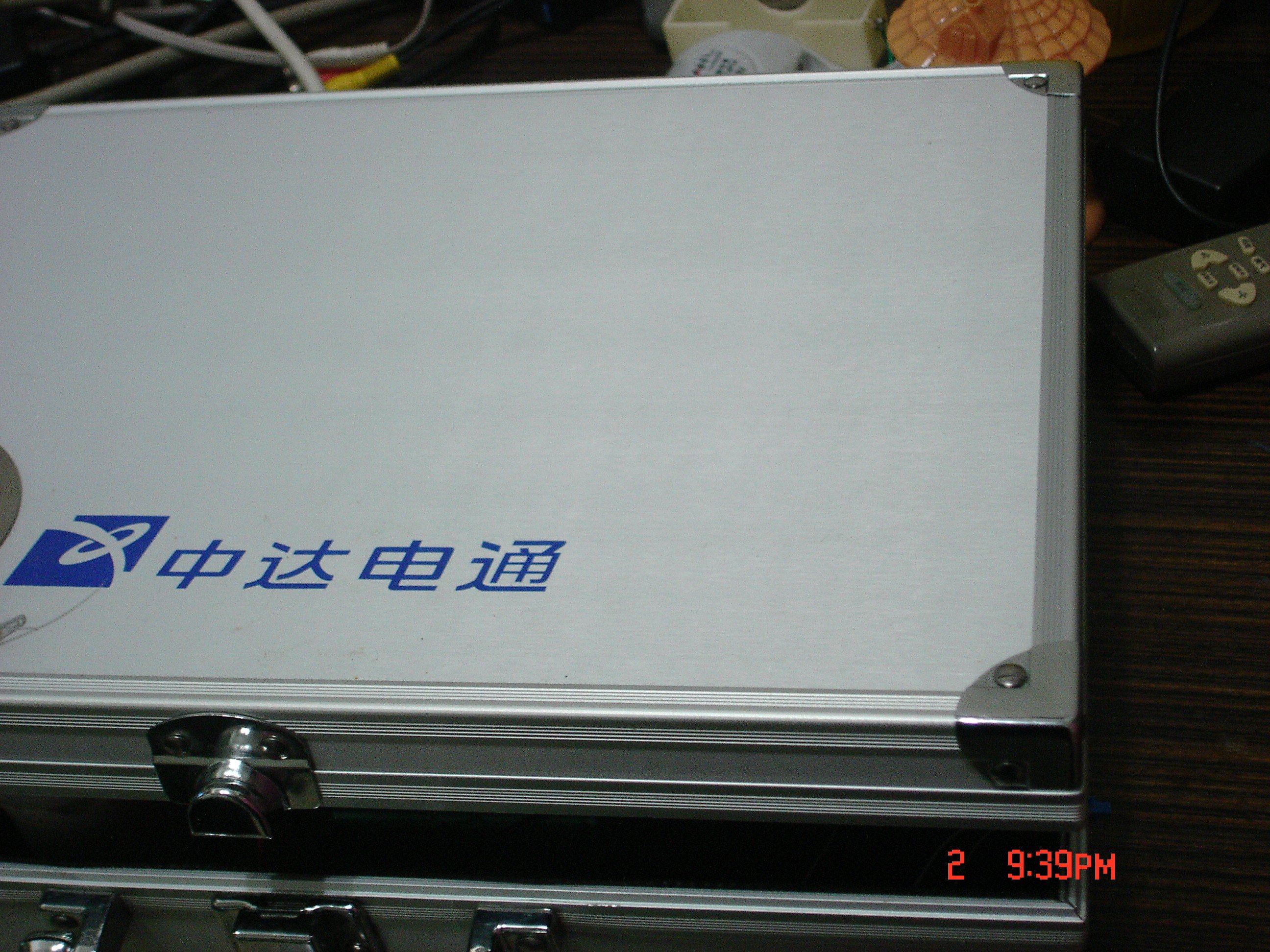

箱子上盖钻了一个洞，螺丝进洞，螺母支撑。

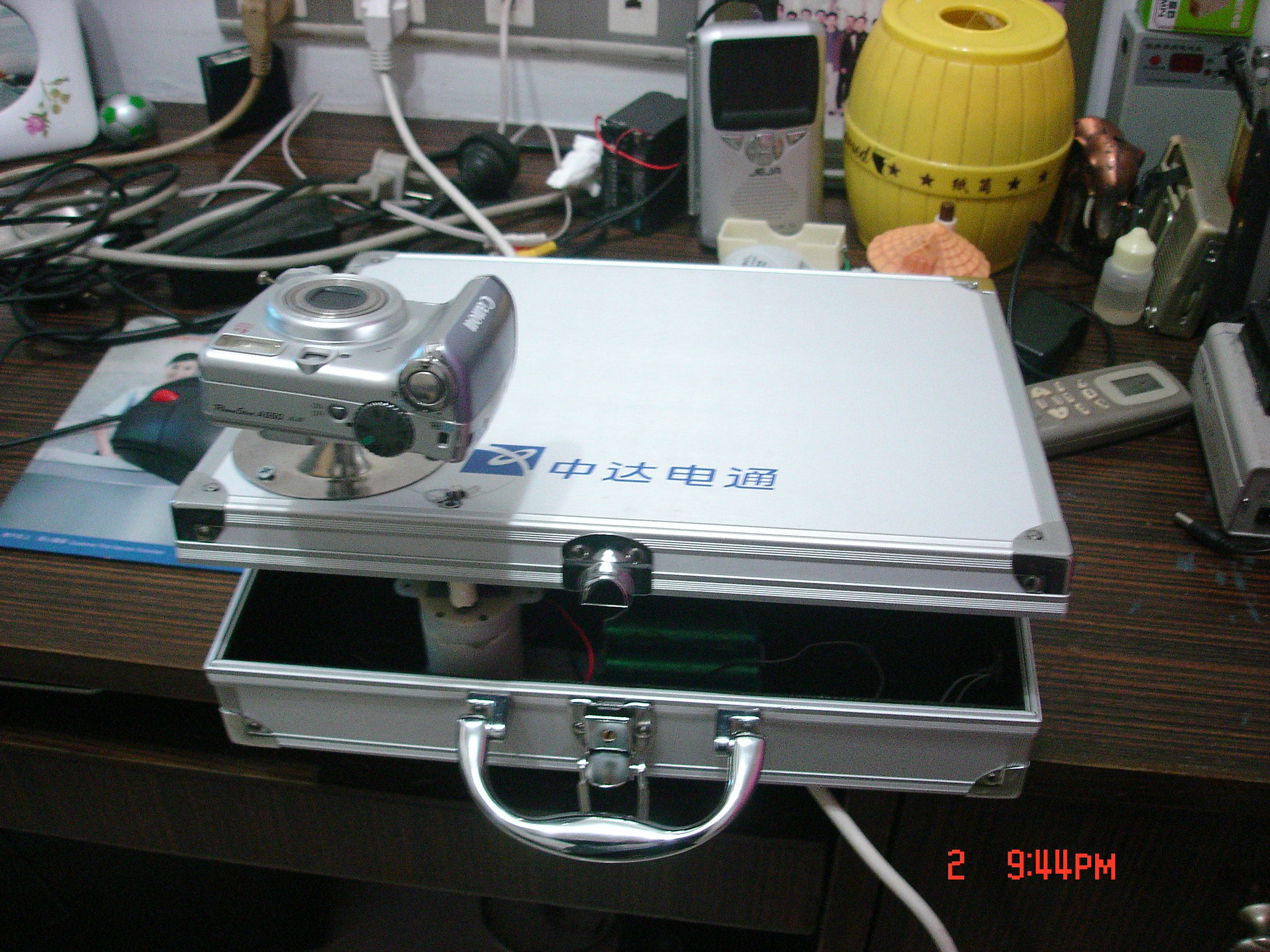

固定相机的球台是监控摄像机用的，6元。原来用磷酸铁锂电池直驱，
后期优化后增加了一个电源板。
载重不超过一公斤，主要用于支撑卡片机拍星野。其最大的优势是耗电量极低，工作电流大约20ma，电池充满电可连续工作200小时。平时长期放在汽车后备箱中，这样不论是出差还是晚上应酬都可以随时拍摄。
下面是昨晚使用SONY DSC-V1拍的星空和猎户座。
参数：ISO800,
快门30S，等效焦距135mm，F4.0
6张亮场，2张暗场，DSS叠加。
局部放大。
回复

使用道具 举报

购买望远镜就在牧夫天文商城
twototoo 发表于 2012-3-20 10:16 | 显示全部楼层 来自： 中国–湖北–武汉 电信
奇才啊，动手能力让我佩服
回复 顶~ 砸~

使用道具 举报

南半球的天空 发表于 2012-3-20 10:18 | 显示全部楼层 来自： 澳大利亚–新南威尔士州–大悉尼–悉尼 NTT
什么是亮场和暗场？怎么拍？

点评

zs1chq1
拍摄的图像就是亮场，同样的曝光参数遮住镜头拍出来的就是暗场。  详情 回复 发表于 2012-3-20 10:34
回复 顶~ 砸~

使用道具 举报

公平老大 发表于 2012-3-20 10:27 | 显示全部楼层 来自： 中国–湖南–永州 电信
支持了
回复 顶~ 砸~

使用道具 举报

 楼主| zs1chq1 发表于 2012-3-20 10:34 | 显示全部楼层 来自： 中国–广东–广州–天河区 电信
南半球的天空 发表于 2012-3-20 10:18


登录/注册后可看大图

什么是亮场和暗场？怎么拍？

拍摄的图像就是亮场，同样的曝光参数遮住镜头拍出来的就是暗场。
回复 顶~ 砸~

使用道具 举报

cuikai1216 发表于 2012-3-20 10:51 | 显示全部楼层 来自： 中国–海南–海口 电信/海航集团有限公司
人才啊
回复 顶~ 砸~

使用道具 举报

fyjs 发表于 2012-3-20 10:58 | 显示全部楼层 来自： 中国–山东–德州 联通
很有创意。。。。。。。。。
凤凰114/900M，U型三脚架，佳能ixus105，罗技PRO4000，天狼10*50D
回复 顶~ 砸~

使用道具 举报

gundamdamo 发表于 2012-3-20 12:00 | 显示全部楼层 来自： 中国–上海–上海–徐汇区 联通/漕河泾数据中心
低价格 好回报~顶了~
迷失在浩瀚的星空下
回复 顶~ 砸~

使用道具 举报

sinka 发表于 2012-3-20 12:52 | 显示全部楼层 来自： 马来西亚
很不错，顶了
回复 顶~ 砸~

使用道具 举报

youmegood 发表于 2012-3-20 12:59 | 显示全部楼层 来自： 中国–江苏–无锡 电信
强，强，强，不知跟踪精度如何？

点评

zs1chq1
50mm的焦距跟踪120s不拖线。  详情 回复 发表于 2012-3-20 13:21
回复 顶~ 砸~

使用道具 举报

ffzz147 发表于 2012-3-20 13:00 | 显示全部楼层 来自： 中国–安徽–铜陵 电信
很有创意！
牛反
回复 顶~ 砸~

使用道具 举报

小丫闯星空 发表于 2012-3-20 13:10 | 显示全部楼层 来自： 中国–海南–三亚 电信
吓到我了！箱子啊,真心疼。

点评

zs1chq1
呵呵，小丫，箱子是废的，本来准备扔掉，现在废物利用。  详情 回复 发表于 2012-3-21 19:25
回复 顶~ 砸~

使用道具 举报

 楼主| zs1chq1 发表于 2012-3-20 13:21 | 显示全部楼层 来自： 中国–广东–深圳 电信
youmegood 发表于 2012-3-20 12:59


登录/注册后可看大图

强，强，强，不知跟踪精度如何？


50mm的焦距跟踪120s不拖线。
回复 顶~ 砸~

使用道具 举报

vivian260573235 发表于 2012-3-20 13:54 | 显示全部楼层 来自： 中国–广东–肇庆 电信
人才，思维真开阔啊
我始终相信，我们在宇宙中并不孤独.......
承君此诺，必守一生

[EOS 60D，17-85，双眼观天]
回复 顶~ 砸~

使用道具 举报

stamps365 发表于 2012-3-20 14:01 | 显示全部楼层 来自： 中国–广东–佛山 电信
    楼主果然厉害~ 有创意啊！废物利用~ 低碳生活~
星汉灿烂，若出其中
回复 顶~ 砸~

使用道具 举报

wangwang004 发表于 2012-3-20 14:14 | 显示全部楼层 来自： 中国–上海–上海 东方有线
这个性价比没得说啊
信达14寸GOTO一片，信达150F5二片折射，AT三片105F7APO
WO2270ED，威信BT80，裕众1570，856
AVX，AIM，FT717，
一堆目镜
回复 顶~ 砸~

使用道具 举报

huangzw2005 发表于 2012-3-20 14:52 | 显示全部楼层 来自： 中国–湖南–邵阳 中移铁通
本帖最后由 huangzw2005 于 2012-3-20 14:54 编辑

感觉不错，但具体赤道仪是怎么工作的还是没看懂。楼主能详细说明一下么？非常期待！

点评

zs1chq1
原理很简单，螺杆逆时针旋转，收紧螺母，而箱子的上盖是由螺母支撑的，自然就随着螺母下降，实现跟踪。  详情 回复 发表于 2012-3-20 15:22
80EQ + 锐星AT65Q + 摄影版小黑 + 双电跟EQ3-D +  ASI030MC + ASI120MM + 佳能300D
回复 顶~ 砸~

使用道具 举报

20040747 发表于 2012-3-20 15:19 | 显示全部楼层 来自： 中国–四川–眉山 电信
这不叫门板赤道仪了

点评

zs1chq1
哈哈，应该叫箱式赤道仪。  详情 回复 发表于 2012-3-20 21:13
东可达光学专卖店    折射镜片 牛反镜片 导星镜 DIY配件 非标订制 等  QQ：657597912    手机：158-9274-6352
回复 顶~ 砸~

使用道具 举报

 楼主| zs1chq1 发表于 2012-3-20 15:22 | 显示全部楼层 来自： 中国–广东–广州 电信/数据上网公共出口
huangzw2005 发表于 2012-3-20 14:52


登录/注册后可看大图

感觉不错，但具体赤道仪是怎么工作的还是没看懂。楼主能详细说明一下么？非常期待！ ...


原理很简单，螺杆逆时针旋转，收紧螺母，而箱子的上盖是由螺母支撑的，自然就随着螺母下降，实现跟踪。

点评

huangzw2005
意思基本懂了。那个螺丝的螺距是多少？电机转速是多少？你如何摆放箱子的方向和相机的角度呢？还望赐教！  详情 回复 发表于 2012-3-21 01:35
回复 顶~ 砸~

使用道具 举报

逸清臣 发表于 2012-3-20 15:38 | 显示全部楼层 来自： 中国–四川–成都 教育网/电子科技大学教育网
效果一般

点评

zs1chq1
主要是废物利用，享受DIY的乐趣，另外可以随时拍星。至于效果方面由于只是临时匆忙开光，后期应该可以提升。  详情 回复 发表于 2012-3-20 17:35
回复 顶~ 砸~

使用道具 举报
