●新手紧急求助●折射镜筒里的这个零件是什么？？？谢谢了！

mallard · 发表于 2012-8-29 10:58

sigrid_dance 发表于 2012-8-29 10:53

登录/注册后可看大图

螺丝没拧上过，谢谢热心的楼上，摩擦平面是这个吧？

再不行，你可能需要把手轮拆下来了。
安装顺序是，先装轴承瓦座，再装调焦内筒，再装手轮。

sigrid_dance · 发表于 2012-8-29 10:58

mallard 发表于 2012-8-29 10:55

登录/注册后可看大图

这个平面要对着手轮，不要对着轴承瓦座

这家伙还是卡着。。。。筒子已经没有一个螺丝了，调焦轮拆不下来，那个弧形叫轴承瓦座是么

sigrid_dance · 发表于 2012-8-29 10:59

看来拆的过程是不可逆啊。= =

mallard · 发表于 2012-8-29 11:01

sigrid_dance 发表于 2012-8-29 10:58

登录/注册后可看大图

这家伙还是卡着。。。。筒子已经没有一个螺丝了，调焦轮拆不下来，那个弧形叫轴承瓦座 ...

能装就能拆

sigrid_dance · 发表于 2012-8-29 11:02

mallard 发表于 2012-8-29 11:01

登录/注册后可看大图

能装就能拆

试试用拔的。。。

mallard · 发表于 2012-8-29 11:08

拆手轮可能需要内六角起子

sigrid_dance · 发表于 2012-8-29 11:09

sigrid_dance 发表于 2012-8-29 11:02

登录/注册后可看大图

试试用拔的。。。

嗷，没这神器呢，一会出门买只，谢谢

！

sigrid_dance · 发表于 2012-8-29 09:58

知道了，多谢LS~调焦筒和这个环还挺吻合的，可是它俩不能同时塞进镜筒

登录/注册后可看大图

图！！！在！！！这里！！！！！！！！！！

sigrid_dance · 发表于 2012-8-29 10:05

http://www.guokr.com/question/326077/
清晰大图

mallard · 发表于 2012-8-29 10:29

sigrid_dance 发表于 2012-8-29 09:58

登录/注册后可看大图

知道了，多谢LS~调焦筒和这个环还挺吻合的，可是它俩不能同时塞进镜筒

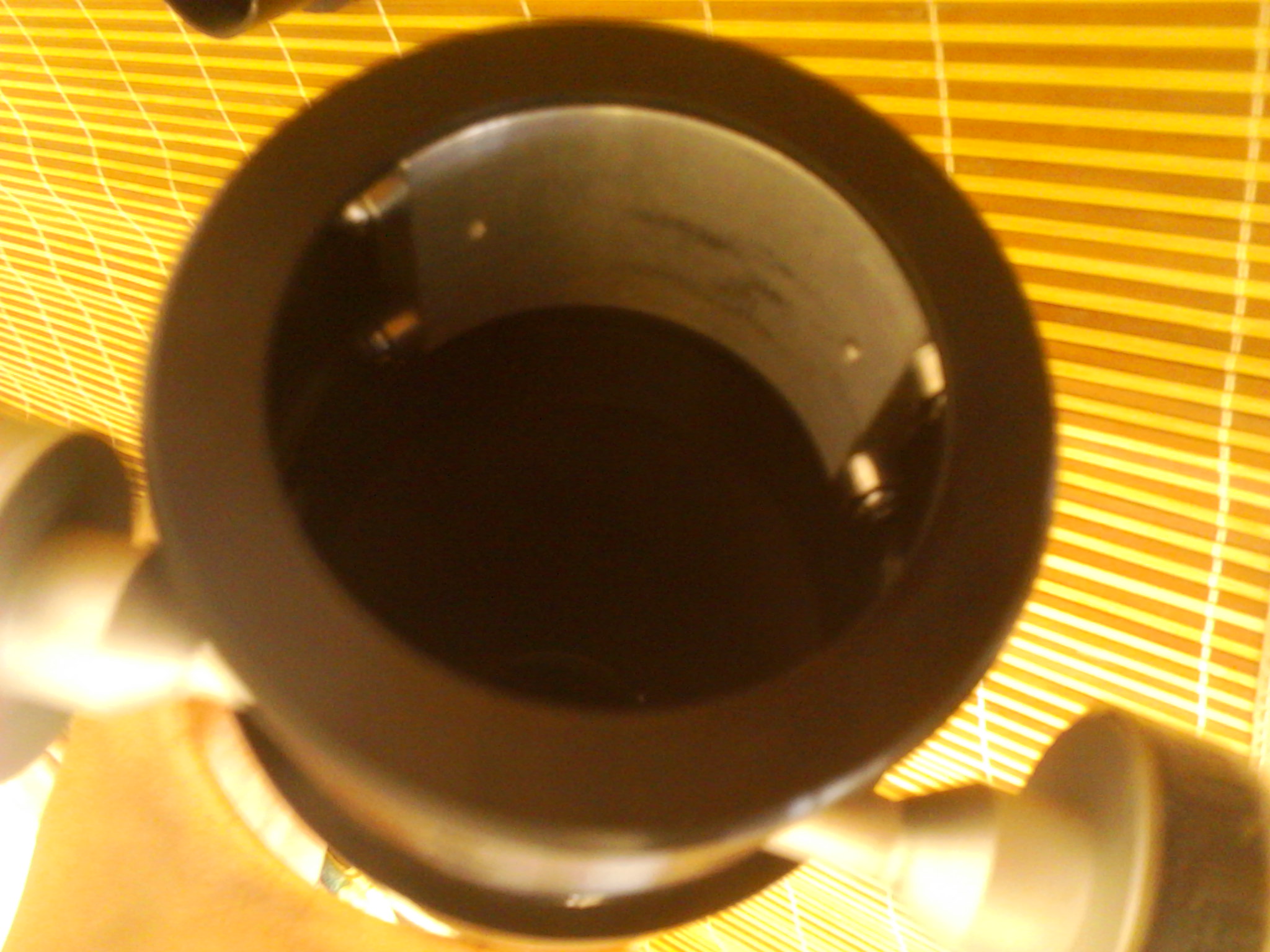

上面有4个小轴承啊？是调焦筒上的，安装位置应该在调焦手轮的对面。

sigrid_dance · 发表于 2012-8-29 10:45

mallard 发表于 2012-8-29 10:29

登录/注册后可看大图

上面有4个小轴承啊？是调焦筒上的，安装位置应该在调焦手轮的对面。

卡住了塞不进

！汗！

mallard · 发表于 2012-8-29 10:50

无齿调焦座？怎么没看见摩擦的那个平面啊？

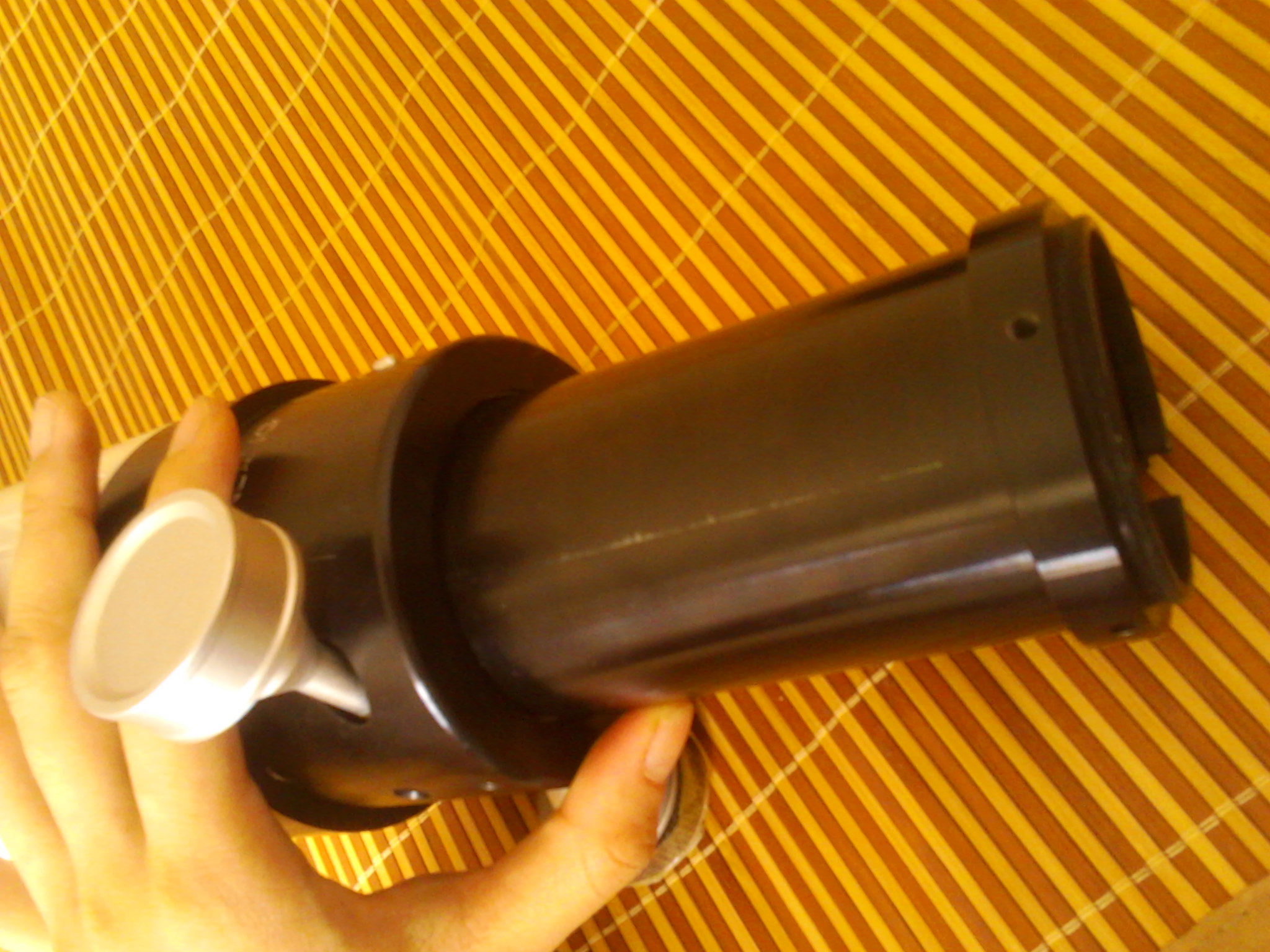

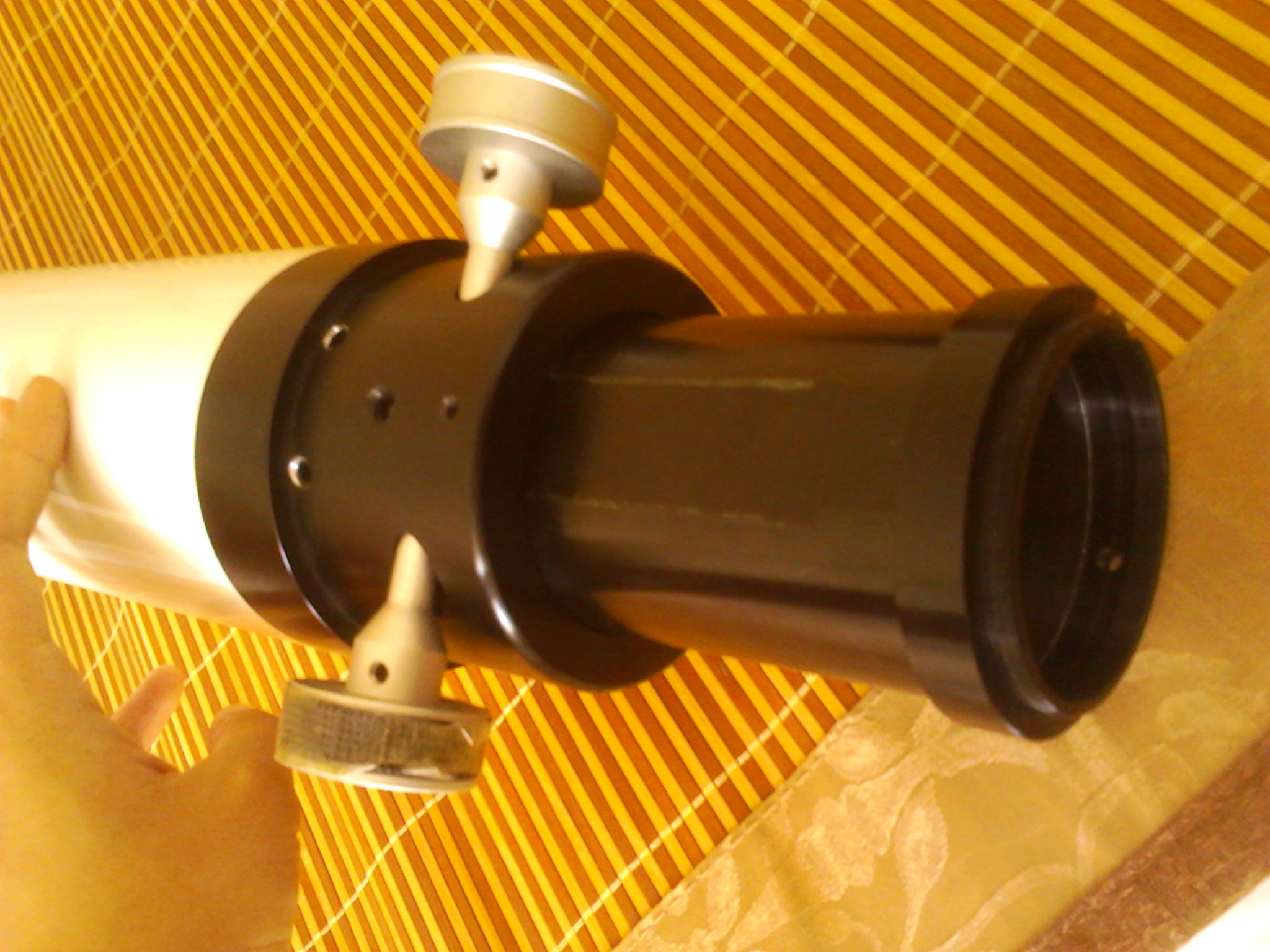

第二张照片，你手的虎口处有个小眼，那是调焦手轮压紧螺丝的位置，先松下来再试一试。

youqing97120 · 发表于 2012-10-12 21:37

学习了
