看到了JE160的希望

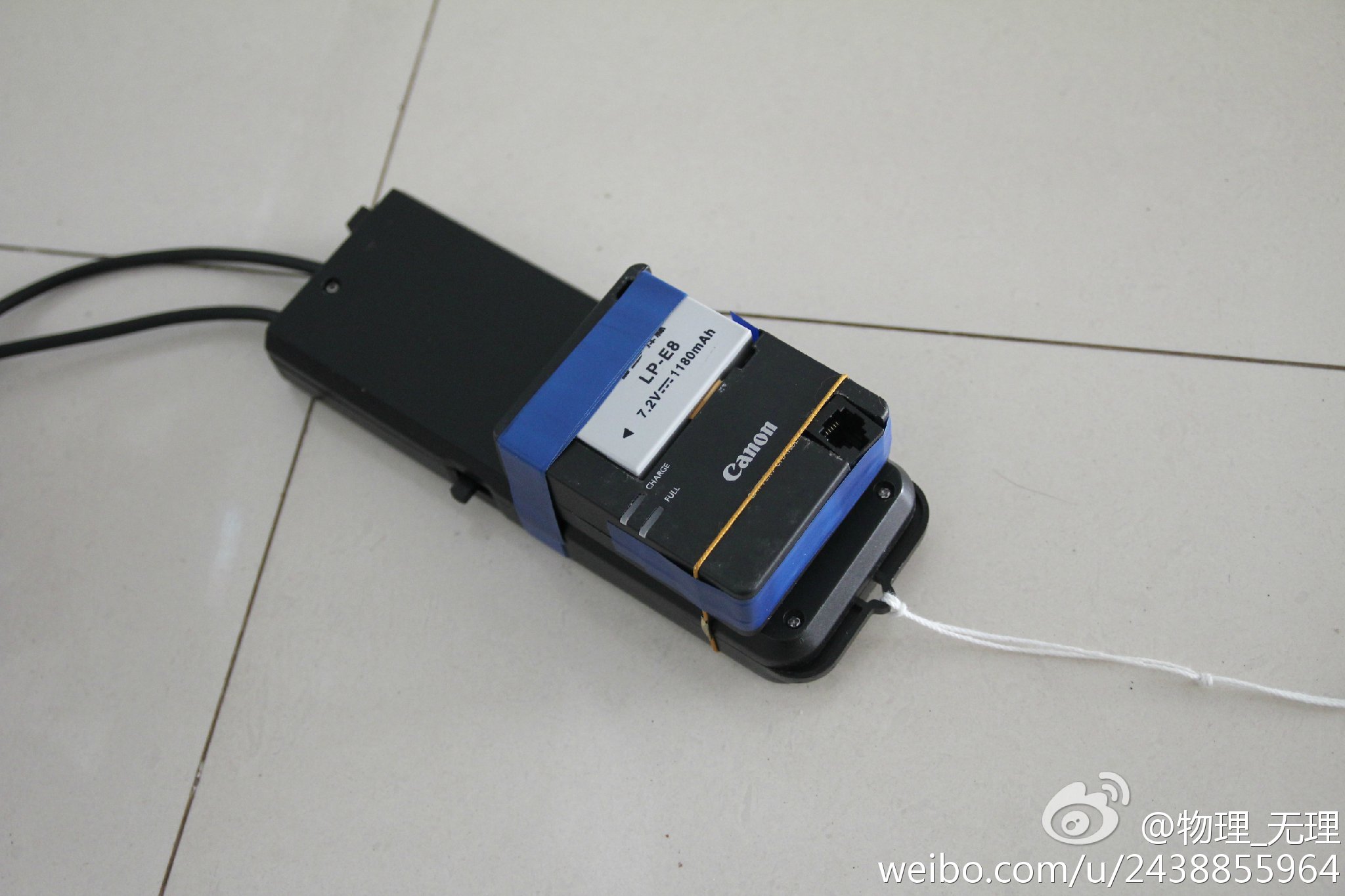

上次拍M8礁湖星云时，由于自导控制器还没完工，所以无奈用220mm的小镜子来手导了一次，虽说结果出乎意料，可是毕竟脱线还是严重了些。现在，历经半个月的努力，DIY的“佳能”牌自动导星控制器终于出炉了。先上成品照：（图方便，从个人微博上拷下来的）

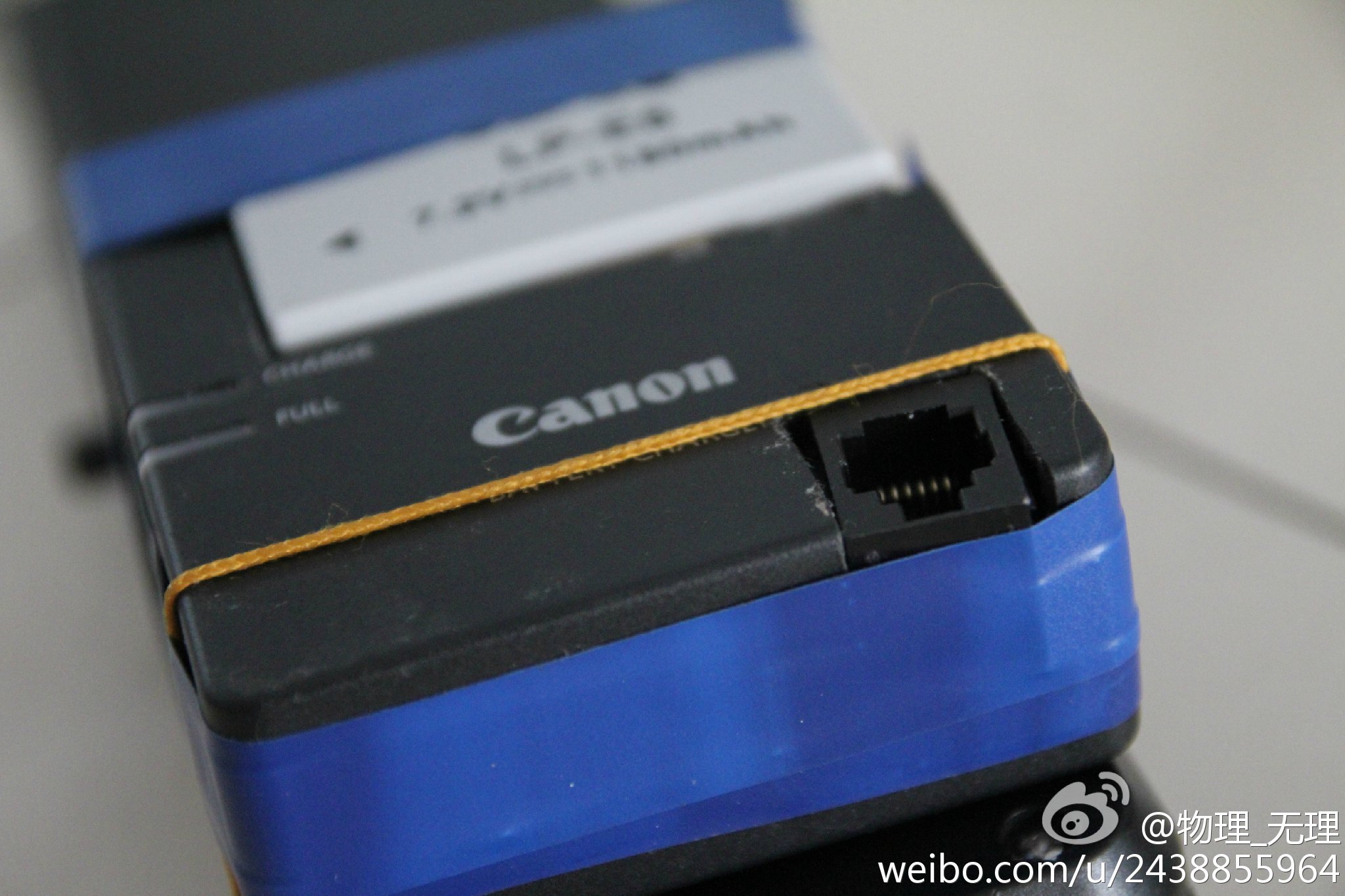

经过测量，考虑Q52导通时内部的内阻，驱动继电器的电压大概要在7-8V左右才能确保正常运行，于是就想到了用单反电池供电（手上刚好有块报废了的山寨电池），又为了让安装电池方便，就索性从淘宝上淘了个佳能充电器的外壳来做，于是，眼前的这个“佳能牌”自动导星控制器就这么诞生了。{:soso_e189:}
做好之后放在家里闲了大概一个星期，到28号这天，天气突然放晴，于是就测试了一下，刚开始接触自动导星，导星软件上的那些参数都不是很熟，所以折腾了很长时间，等开始正式开拍时已经到了后半夜，由于有些起雾，加之视宁度不是很好，所以细节上还有改进空间，不过就导星的效果来看，的确比之前的手导好得多。

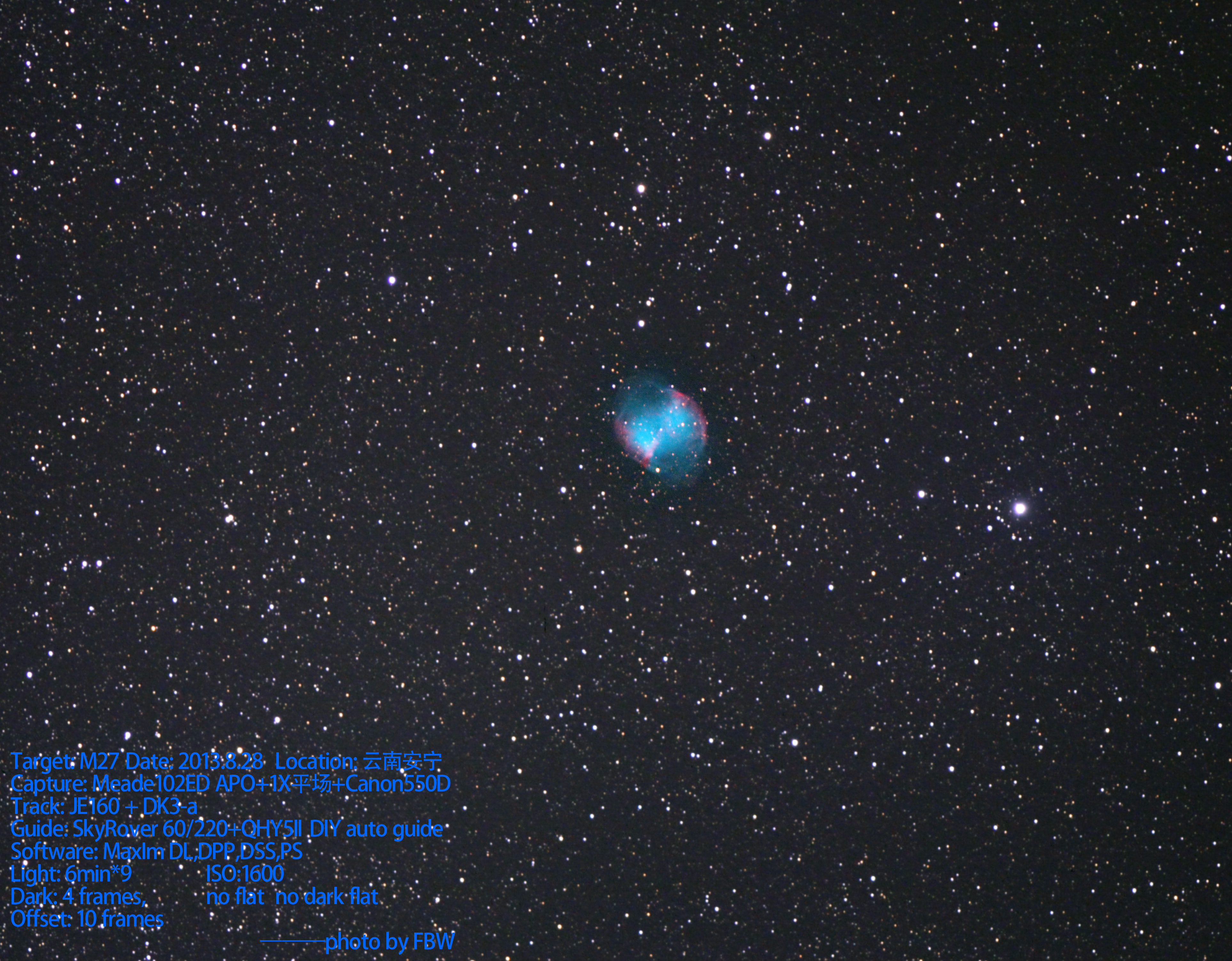

详细参数见图：

JE160能做到这样，感觉还是挺惊喜的，不过DEC轴的回程太大了（这大概应该是这类赤道仪的通病吧），按着一个键时又不能同时按另外一个键，所以当DEC轴在补偿回程时，RA轴方向的控制就会中断一会，好在极轴还算不错，基本没有怎么脱线。
注：导星软件是用的MaxIm DL。

给力的JE160 支持DIY

885645 发表于 2013-8-29 21:33
给力的JE160 支持DIY

呵呵，就是看了你的帖子我才没有抛弃160的~~

牛x啊，不过话说咋星点这么肥硕啊。

wljbox 发表于 2013-8-29 23:50
牛x啊，不过话说咋星点这么肥硕啊。

视宁度不太好，加之拍的时候天空有点起雾。我用实时取景对焦时星点都是抖动的。

真是不错，看来JE160是个不错的赤道仪。
7-8V电压没有必要用单反的电池，可以用12V的蓄电池接个直流变压板，不到5块钱一个。

同是JE160的顶一下。

直接12V应该也行啊

支持楼主，支持DIY

danming 发表于 2013-8-30 09:44


登录/注册后可看大图

高手在民间！支持技术贴！

高手不敢当。其实ST4的原理很简单。

黑夜守望者 发表于 2013-8-30 09:07
真是不错，看来JE160是个不错的赤道仪。
7-8V电压没有必要用单反的电池，可以用12V的蓄电池接个直流变压板 ...

是可以做一个dc dc变换，但是那样接线会变的更复杂，不稳定因素增多。说实话就光那16对继电器触点的焊接就够让人头大的了，失败过好几次……。反正这东西又不耗电（保守估计冲一次电至少可以用半年）

Tom—Wood 发表于 2013-8-30 09:29
直接12V应该也行啊

直接12V先不说继电器是超电压工作，最担心的是q52内部的光偶会被击穿。（当导星口没有指令过来时，那12V是直接加在Q52上的。）一旦击穿无论有无信号，按键都会一直导通，8V的电压刚好继电器能工作在额定值上，也没有超过光偶的耐压极限。
