[天文摄影] 20131115/17 Spectrohelioscope 太陽拼圖

[复制链接]
Wah! 发表于 2013-11-19 10:58 | 显示全部楼层 |阅读模式 来自： 中国–香港 汇港电讯有限公司

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 Wah! 于 2013-11-19 15:22 编辑

繼之前單純光譜儀
http://www.astronomy.com.cn/bbs/forum.php?mod=viewthread&tid=260962&page=1

這玩意兒最近升級為 Spectrohelioscope, 百度查到中文名字: 太阳单色光照相仪

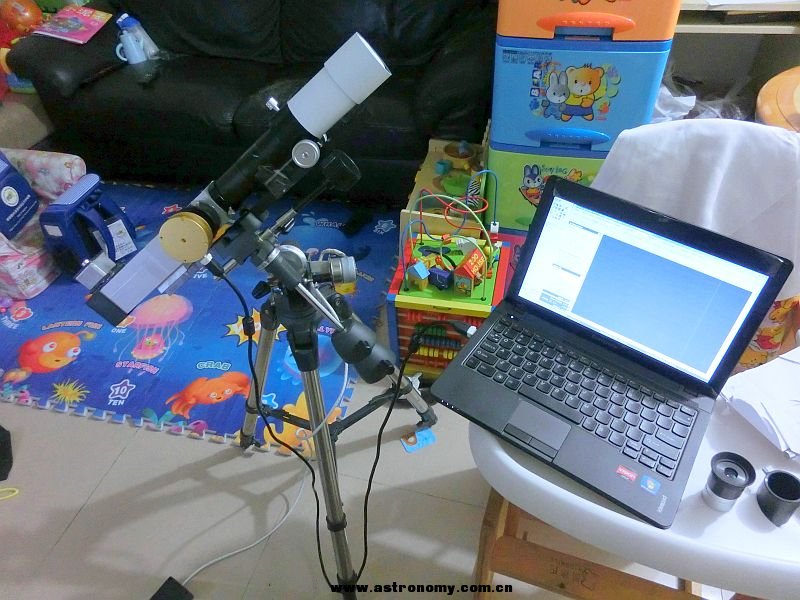

外觀:

由於內部光學質量低, 所以只能縮小口徑提升像質.
可惜因此太陽分辨率大大降低了.

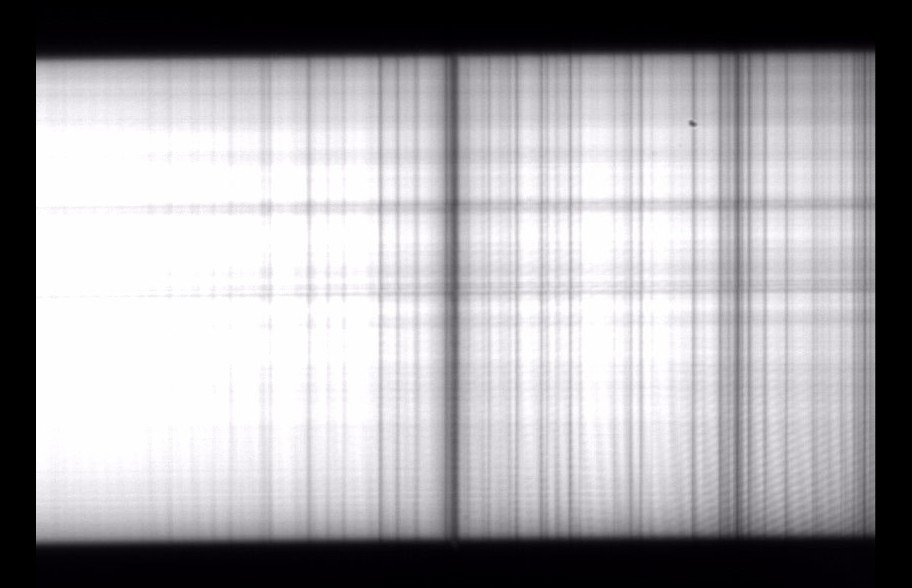

對太陽拍攝時, 會拍出它的光譜

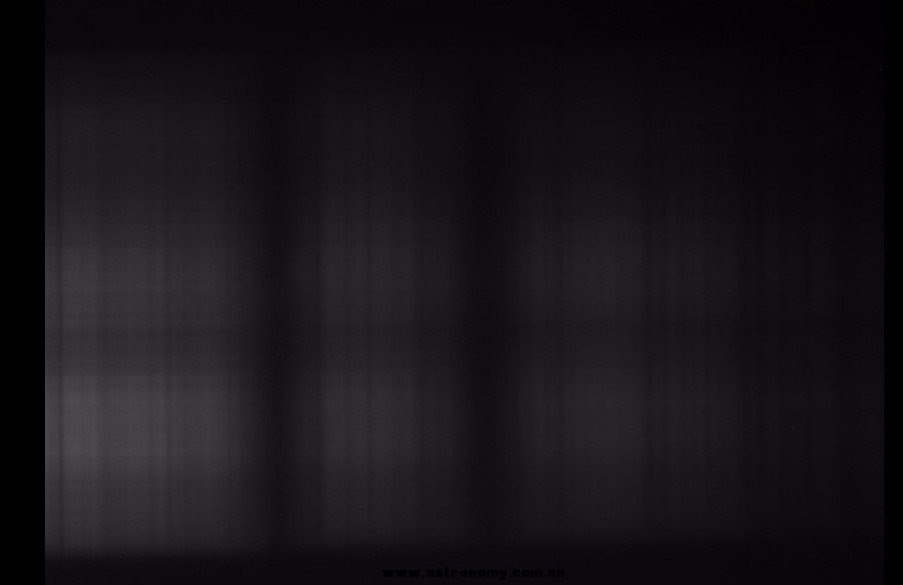

這是鈣的兩條暗線

這是H-alpha線, 也就是日珥鏡的波段
眼力好的人應該可發現Ha線下端突出了一點, 那是太陽邊緣的日珥

當太陽黑子成像落在光譜儀的縫上, 譜線就會把黑子色散成一條粗黑的橫線
(除了黑子以外的橫紋, 其他橫紋都是因為入光狹縫寬度不均導致, 任何灰尘粘在縫上都會引起寬度化)

把太陽成像掃過光譜儀的縫, 錄成錄像, 並用DIY軟件抽取當中某一條譜線(每幀只用一條線!),

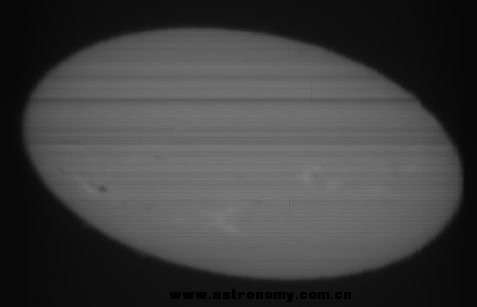

拼接幾百以至千條線後, 就會得下如下成像

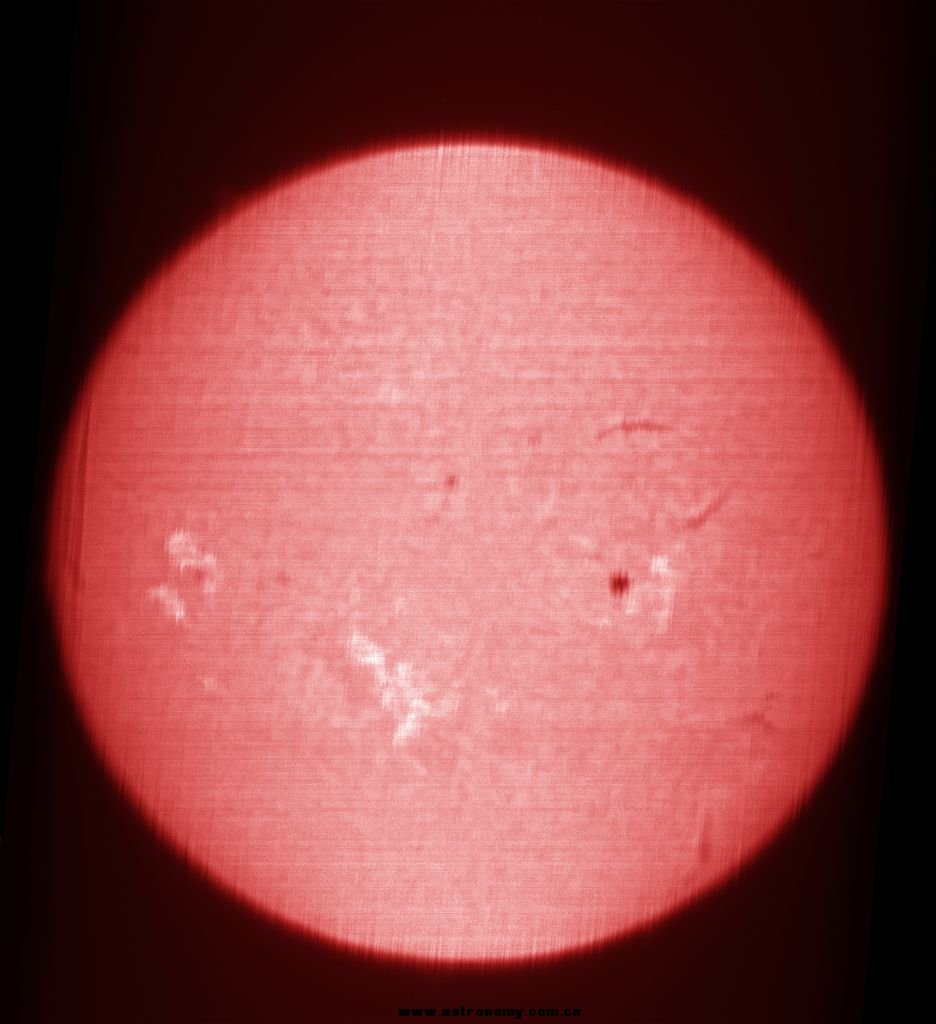

經過圖像處理, 就會成為最終影像.
可見黑子群, 耀斑, (左下)日珥和暗條

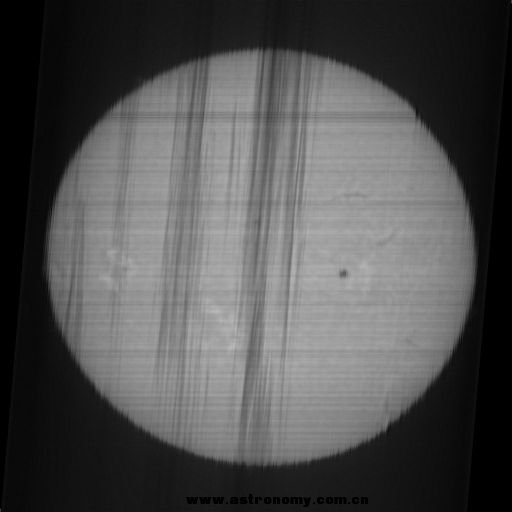

第二次觀測, 雲來雲去, 就會出這樣的效果

沒雲時就拍出這樣的效果
日像掃過的方向, 影響了成像是否鏡像.

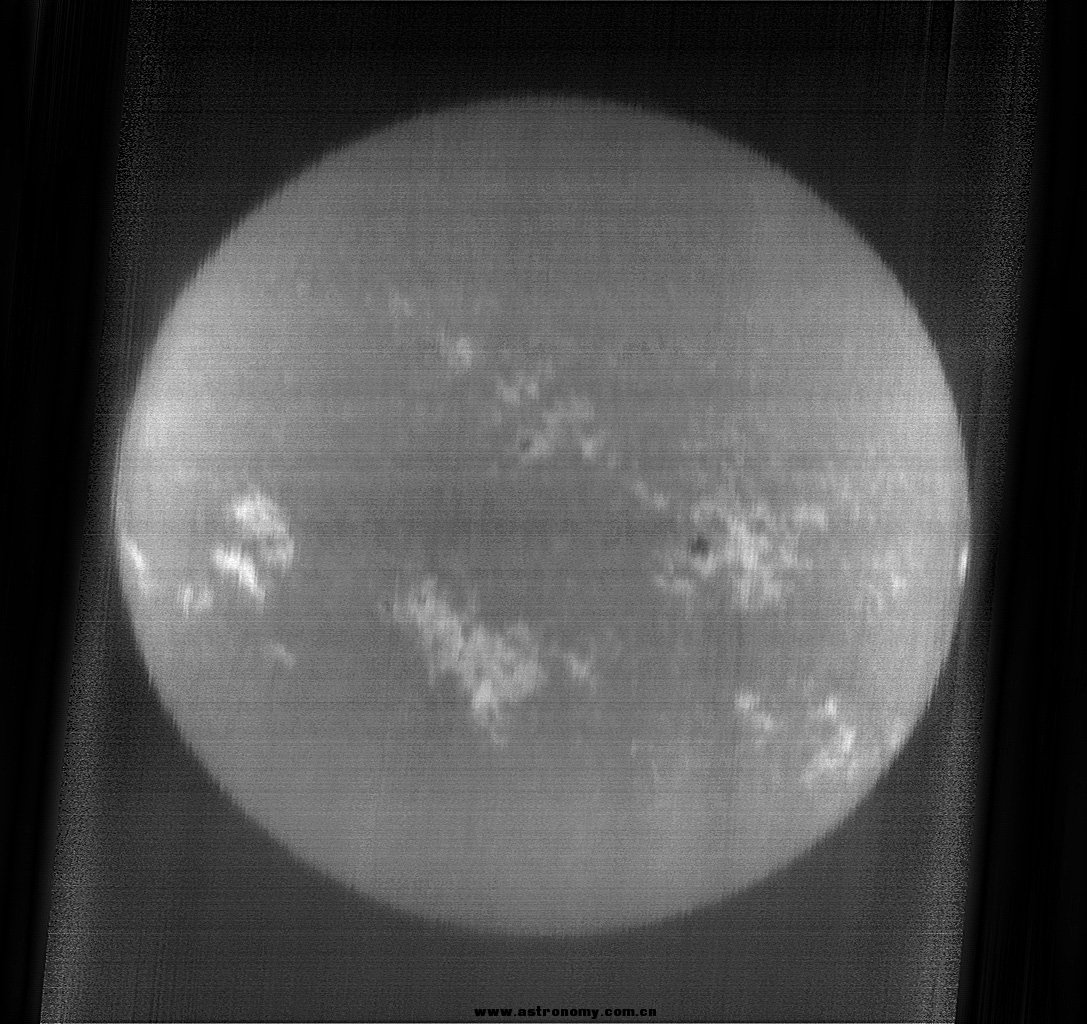

首次Ca-K成像

另一次處理效果

由此可見, 太阳单色光照相仪的後期處理是非常重要的.

下次要找找H-beta線試試看!
多謝收看!
回复

使用道具 举报

购买望远镜就在牧夫天文商城
星宁PSO 发表于 2013-11-19 11:54 | 显示全部楼层 来自： 中国–浙江–杭州 电信
光谱仪为何不用彩色CCD拍摄呢？
回复 顶~ 砸~

使用道具 举报

林小剑. 发表于 2013-11-19 11:59 | 显示全部楼层 来自： 中国–浙江–温州–鹿城区 电信
回复看一下。。
回复 顶~ 砸~

使用道具 举报

sr19961108 发表于 2013-11-19 12:04 | 显示全部楼层 来自： 中国–北京–北京 网联光通
看看
回复 顶~ 砸~

使用道具 举报

岁岁种桃花。 发表于 2013-11-19 12:05 | 显示全部楼层 来自： 中国–广东–广州–天河区 电信
了解下
回复 顶~ 砸~

使用道具 举报

琪秀 发表于 2013-11-19 12:06 | 显示全部楼层 来自： 中国–广东–江门–新会区 电信
不错啵
回复 顶~ 砸~

使用道具 举报

Sun1990 发表于 2013-11-19 12:21 | 显示全部楼层 来自： 中国–上海–上海 图像数据通信有限公司
这个电跟不错啊，我也想要一个
回复 顶~ 砸~

使用道具 举报

Merci 发表于 2013-11-19 12:23 | 显示全部楼层 来自： 中国–云南–昆明 电信
好厉害的样子.....
回复 顶~ 砸~

使用道具 举报

ggmsjy 发表于 2013-11-19 12:25 | 显示全部楼层 来自： 中国–山东–济宁 联通
用黑白的拍，看不到光谱的本来面目。
回复 顶~ 砸~

使用道具 举报

tnt 发表于 2013-11-19 12:33 | 显示全部楼层 来自： 中国–湖南–长沙 联通
华哥果然是山寨大王！
回复 顶~ 砸~

使用道具 举报

法拉利ss 发表于 2013-11-19 12:39 | 显示全部楼层 来自： 中国–重庆–重庆–永川区 电信非住宅宽带用户
这样也可以？
回复 顶~ 砸~

使用道具 举报

cshp138 发表于 2013-11-19 12:51 | 显示全部楼层 来自： 中国–广东–广州–天河区 电信
看看，貌似好高深
回复 顶~ 砸~

使用道具 举报

废墟上的提琴手 发表于 2013-11-19 12:51 | 显示全部楼层 来自： 中国–广东–深圳 电信
看看大师
回复 顶~ 砸~

使用道具 举报

阳光利群 发表于 2013-11-19 12:55 | 显示全部楼层 来自： 中国–浙江–绍兴–嵊州市 电信
神奇
回复 顶~ 砸~

使用道具 举报

fishspace 发表于 2013-11-19 14:55 | 显示全部楼层 来自： 中国–福建–福州–闽侯县 电信/福建大学城闽江学院
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

topsxc 发表于 2013-11-19 15:02 | 显示全部楼层 来自： 中国–浙江–杭州 电信
看看
